Opel Mokka X (2017-2019…) – cutia de siguranțe
Opel Mokka X (2017-2019…) – schema cutiei de siguranțe
Anul producției: 2017, 2018, 2019.
Siguranță brichetă (priză alimentare) în Opel Mokka X este siguranța # 21 (priză – față), # 23 (priză – consolă centrală spate) în bloc siguranțe bord.
Poziția blocului siguranțe

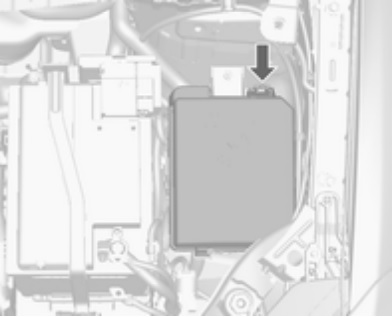

Compartiment motor
Îndepărtați capacul, ridicați-l în sus și scoateți-l.

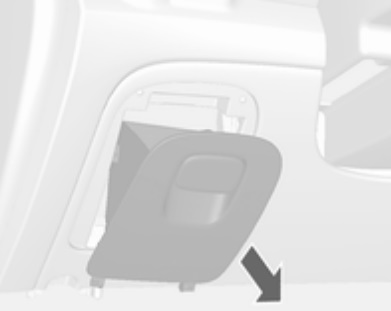

Panou instrumente
La vehiculele cu volan pe partea stângă blocul siguranțe interior se află sub bord, partea șoferului.
Pentru acces la siguranțe, scoateți sertarul. Pentru a scoate sertarul, deschideți-l și trageți-l.
La vehiculele cu volan pe partea dreaptă se află în spatele capacului sertarului torpedou, partea pasagerului.
Pentru acces la siguranțe, deschideți sertarul torpedou, apoi deschideți capacul, pliați-l și trageți-l.
Compartiment încărcare
Se află pe partea stângă a compartimentului spate.
Pentru acces la siguranțe, îndepărtați capacul.
2017
Compartiment motor

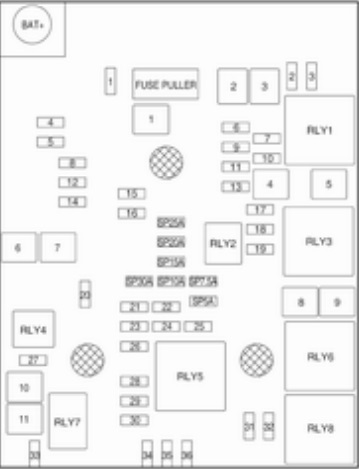

Alocarea siguranțelor în compartimentul motor (2017)
| Nr | Descriere |
|---|---|
| Nr | Descriere |
| Mini siguranțe: | |
| 1 | Trapă |
| 2 | Comutator oglindă exterioară;
Senzor ploaie. |
| 3 | – |
| 4 | – |
| 5 | Modul control electric frâne |
| 6 | Senzor inteligent baterie |
| 7 | Bloc coloana volan |
| 8 | Modul control cutie |
| 9 | – |
| 10 | Cameră marșarier;
Oglindă retrovizoare interioară; Comutator faruri; Far. |
| 11 | Ștergător spate |
| 12 | Geam spate încălzit |
| 13 | Scaun, suport lombar |
| 14 | Oglinzi exterioare încălzite |
| 15 | Modul GPL;
Modul control sistem alimentare. |
| 16 | Încălzire scaun |
| 17 | Modul control cutie R / C;
Pompă apă; Încălzitor suplimentar. |
| 18 | Modul control motor R / C |
| 19 | Pompă combustibil |
| 20 | – |
| 21 | Ventilator răcire |
| 22 | – |
| 23 | Bobină de aprindere;
Injectoare. |
| Nr | Descriere |
|---|---|
| 24 | Pompă spalator parbriz |
| 25 | Actuator far (mâna dreaptă) |
| 26 | Senzori de control motor |
| 27 | – |
| 28 | Aprindere |
| 29 | Aprindere 1/2 |
| 30 | Sistem de evacuare |
| 31 | Faruri de întâlnire stânga |
| 32 | Faruri de întâlnire dreapta |
| 33 | Modul control motor |
| 34 | Claxon |
| 35 | Sistem climatizare |
| 36 | Far față proiectoare de ceață |
| Siguranțe de tip J: | |
| 1 | Modul control electric frâne |
| 2 | Ștergător parbriz față |
| 3 | Modul alimentare |
| 4 | Bloc alimentare cutia de siguranțe bord |
| 5 | – |
| 6 | Încălzitor combustibil |
| 7 | Demaror |
| 8 | Ventilator răcire |
| 9 | Ventilator răcire |
| 10 | Modul control motor;
Bujie aprindere. |
| 11 | Demaror |
Panou de bord

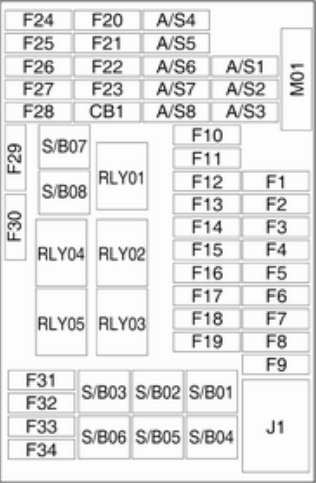

Alocarea siguranțelor în bloc siguranțe (2017)
| Nr | Descriere |
|---|---|
| Nr | Descriere |
| Mini siguranțe: | |
| 1 | Modul control caroserie |
| 2 | Modul control caroserie |
| 3 | Modul control caroserie |
| 4 | Modul control caroserie |
| 5 | Modul control caroserie |
| 6 | Modul control caroserie |
| 7 | Modul control caroserie |
| 8 | Modul control caroserie |
| 9 | Aprindere |
| 10 | Modul diagnostic siguranță |
| 11 | Conector date |
| 12 | Control climatic |
| 13 | Închidere ușă |
| 14 | Modul ușă centrală |
| 15 | Avertizare depășire bandă;
Oglindă retrovizoare interioară. |
| 16 | Iluminare față adaptivă |
| 17 | Bloc coloana |
| 18 | Modul asistență parcare cu ultrasunete |
| 19 | Modul control caroserie;
Reglare tensiune reglabilă. |
| 20 | Volan |
| 21 | Brichetă;
Priză alimentare accesorii DC (față). |
| Nr | Descriere |
|---|---|
| 22 | – |
| 23 | Brichetă;
Priză de alimentare accesorii DC (consolă centrală spate). |
| 24 | Rezervă |
| 25 | Modul servicii telematice |
| 26 | Volan încălzit |
| 27 | Set de indicatori în bord;
Sistem informativ; Comutator încălzitor suplimentar. |
| 28 | Priză pentru remorcă |
| 29 | Sistem de afișare, divertisment |
| 30 | Modul control cutie |
| 31 | Set de indicatori bord |
| 32 | Sistem Infotainment |
| 33 | Priză pentru remorcă |
| 34 | Modul acces pasiv, pornire pasivă |
| Siguranțe S / B: | |
| 1 | Comutator scaun electric |
| 2 | Rezervă |
| 3 | Geamuri față electrice |
| 4 | Geamuri spate electrice |
| 5 | Mod logistică |
| 6 | Comutator scaun electric |
| 7 | Rezervă |
| 8 | Rezervă |
Spațiu de încărcare

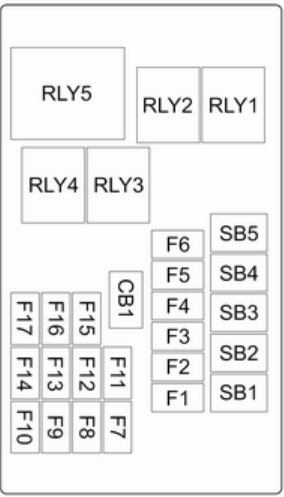

Alocarea siguranțelor în spațiul de încărcare (2017)
| Nr | Circuit |
|---|---|
| Nr | Circuit |
| Mini siguranțe: | |
| 1 | – |
| 2 | – |
| 3 | Amplificator |
| 4 | – |
| 5 | Tracțiune integrală |
| 6 | Rezervă |
| 7 | – |
| 8 | Rezervă |
| 9 | Rezervă |
| Nr | Circuit |
|---|---|
| 10 | Rezervă |
| 11 | – |
| 12 | Rezervă |
| 13 | – |
| 14 | – |
| 15 | Rezervă |
| 16 | – |
| Siguranțe S / B: | |
| 1 | Transformator DC / DC 400W |
| 2 | Transformator DC / DC 400W |
| 3 | – |
2018, 2019
Compartiment motor
Atribuirea siguranțelor în compartiment motor (2018, 2019)
| Nr | Descriere |
|---|---|
| Nr | Descriere |
| Mini siguranțe: | |
| 1 | Trapă |
| 2 | Comutator oglindă exterioară;
Senzor ploaie. |
| 3 | – |
| 4 | – |
| 5 | Modul control electric frâne |
| 6 | Senzor inteligent baterie |
| 7 | Bloc coloana volan |
| 8 | Modul control cutie |
| 9 | – |
| 10 | Cameră marșarier;
Oglindă retrovizoare interioară; Comutator faruri; Far. |
| 11 | Ștergător spate |
| 12 | Geam spate încălzit |
| 13 | Scaun, suport lombar |
| 14 | Oglinzi exterioare încălzite |
| 15 | Modul GPL;
Modul control sistem alimentare. |
| 16 | Încălzire scaun |
| 17 | Modul control cutie R / C;
Pompă apă; Încălzitor suplimentar. |
| 18 | Modul control motor R / C |
| 19 | Pompă combustibil |
| 20 | – |
| 21 | Ventilator răcire |
| 22 | – |
| 23 | Bobină de aprindere;
Injectoare. |
| Nr | Descriere |
|---|---|
| 24 | Pompă spălător parbriz |
| 25 | Actuator far (mână dreaptă) |
| 26 | Senzori control motor |
| 27 | – |
| 28 | Aprindere |
| 29 | Aprindere 1/2 |
| 30 | Sistem evacuare |
| 31 | Faruri de întâlnire stângi |
| 32 | Faruri de întâlnire drepți |
| 33 | Modul control motor |
| 34 | Claxon |
| 35 | Sistem climatizare |
| 36 | Far față proiectoare de ceață |
| Siguranțe de tip J: | |
| 1 | Modul control electric frâne |
| 2 | Ștergător parbriz față |
| 3 | Modul alimentare |
| 4 | Bloc alimentare cutia de siguranțe bord |
| 5 | – |
| 6 | Încălzitor combustibil |
| 7 | Demaror |
| 8 | Ventilator răcire |
| 9 | Ventilator răcire |
| 10 | Modul control motor;
Bujie aprindere. |
| 11 | Demaror |
Panou instrumente
Atribuirea siguranțelor în bloc siguranțe (2018, 2019)
| Nr | Descriere |
|---|---|
| Nr | Descriere |
| Mini siguranțe: | |
| 1 | Modul control caroserie |
| 2 | Modul control caroserie |
| 3 | Modul control caroserie |
| 4 | Modul control caroserie |
| 5 | Modul control caroserie |
| 6 | Modul control caroserie |
| 7 | Modul control caroserie |
| 8 | Modul control caroserie |
| 9 | Aprindere |
| 10 | Modul diagnostic siguranță |
| 11 | Conector date |
| 12 | Control climatic |
| 13 | Închidere ușă |
| 14 | Modul ușă centrală |
| 15 | Avertizare depășire bandă;
Oglindă retrovizoare interioară. |
| 16 | Iluminare față adaptivă |
| 17 | Bloc coloană |
| 18 | Modul asistență parcare cu ultrasunete |
| 19 | Modul control caroserie;
Reglaj tensiune reglabil. |
| 20 | Volan |
| 21 | Brichetă;
Priză alimentare accesorii DC (față). |
| 22 | – |
| Nr | Descriere |
|---|---|
| 23 | Brichetă;
Priză alimentare accesorii DC (consolă centrală spate). |
| 24 | Rezervă |
| 25 | Modul servicii telematice |
| 26 | Volan încălzit |
| 27 | Set indicatori în bord;
Sistem informativ; Comutator încălzitor suplimentar. |
| 28 | Priză remorcă |
| 29 | Sistem de afișare, divertisment |
| 30 | Modul control cutie |
| 31 | Set indicatori bord |
| 32 | Sistem Infotainment |
| 33 | Priză remorcă |
| 34 | Modul acces pasiv, pornire pasivă |
| Siguranțe S / B: | |
| 1 | Comutator scaun electric |
| 2 | Rezervă |
| 3 | Geamuri față electrice |
| 4 | Geamuri spate electrice |
| 5 | Mod logistică |
| 6 | Comutator scaun electric |
| 7 | Rezervă |
| 8 | Rezervă |
| Siguranțe Midi: | |
| M01 | PTC |
Spațiu de încărcare
Atribuirea siguranțelor în spațiul de încărcare (2018, 2019)
| Nr | Descriere |
|---|---|
| Nr | Descriere |
| Mini siguranțe: | |
| 1 | Amplificator |
| 2 | Tracțiune integrală |
| 3 | – |
| 4 | 2018: Nu este utilizat 2019: Reducere selectivă catalitică |
| 5 | 2018: Nu este utilizat 2019: Reducere selectivă catalitică |
| 6 | 2018: Rezervă 2019: Reducere selectivă catalitică |
| 7 | 2018: Nu este utilizat 2019: Reducere selectivă catalitică |
| 8 | Rezervă |
| 9 | Rezervă |
| Nr | Descriere |
|---|---|
| 10 | Rezervă |
| 11 | – |
| 12 | Rezervă |
| 13 | – |
| 14 | – |
| 15 | Rezervă |
| 16 | – |
| Siguranțe S / B: | |
| 1 | Transformator DC / DC 400W |
| 2 | Transformator DC / DC 400W |
| 3 | – |
