Opel Zafira B Family (2006-2014) – cutia de siguranțe
Opel Zafira B Family – schema cutiei de siguranțe
Anul producției: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Siguranță brichetă (priză de alimentare) în Opel Zafira B Family este siguranța 36 în cutia de siguranțe.
Poziția cutiei de siguranțe
Se află în partea față stânga a compartimentului motor.
Introdu o șurubelniță în orificiu până la capăt și înclin-o lateral. Deschide capacul în sus și îndepărtează-l.

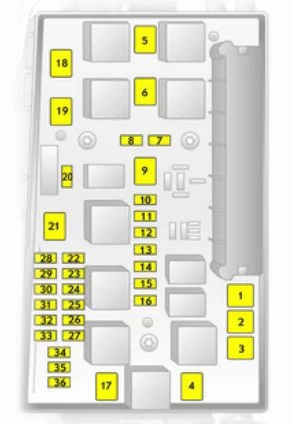

Schema cutiei de siguranțe – Opel Zafira B Family
Versiunea A
Alocarea siguranțelor în raport cu cutia de siguranțe din compartimentul de încărcare în versiunea A
| Nr | Descriere |
|---|---|
| Nr | Descriere |
| 1 | Sistem antiblocare roți (ABS) |
| 2 | Sistem antiblocare roți (ABS) |
| 3 | Climatizare electronică cu ventilator intern |
| 4 | Sistem de încălzire și climatizare intern cu ventilator |
| 5 | Ventilator răcire radiator |
| 6 | Ventilator răcire radiator |
| 7 | Închidere centralizată |
| 8 | Spălător parbriz, spălător lunetă spate |
| 9 | Geam spate încălzit, oglindă exterioară încălzită |
| 10 | Priză diagnostic |
| 11 | Instrumente |
| 12 | Telefon mobil;
Sistem informativ și de divertisment; Afișaj. |
| 13 | Lumină prag ușă |
| 14 | Ștergător parbriz |
| 15 | Ștergător parbriz |
| 16 | Claxon;
Sistem antiblocare roți (ABS); Comutator lumină de stop; Sistem climatizare. |
| 17 | Filtru motorină sau sistem climatizare |
| Nr | Descriere |
|---|---|
| 18 | Demaror |
| 19 | – |
| 20 | Claxon |
| 21 | Electronică motor |
| 22 | Electronică motor |
| 23 | Reglarea intensității farurilor |
| 24 | Pompă combustibil |
| 25 | – |
| 26 | Electronică motor |
| 27 | Încălzire;
Climatizare; Senzor calitate aer. |
| 28 | – |
| 29 | Servodirecție |
| 30 | Electronică motor |
| 31 | Ștergător lunetă spate |
| 32 | Comutator lumină stop |
| 33 | Reglarea intensității farurilor;
Comutator lumină; Comutator ambreiaj; Instrumente; Modul ușă partea șoferului. |
| 34 | Unitate control coloana volan |
| 35 | Sistem informare și divertisment |
| 36 | Brichetă, priză alimentare față |
Versiunea B
Alocarea siguranțelor în legătură cu cutia de siguranțe din compartimentul de încărcare în versiunea B
| Nr | Descriere |
|---|---|
| Nr | Descriere |
| 1 | Sistem antiblocare roți (ABS) |
| 2 | Sistem antiblocare roți (ABS) |
| 3 | Climatizare electronică cu ventilator intern |
| 4 | Sistem de încălzire și climatizare internă cu ventilator |
| 5 | Ventilator radiator |
| 6 | Ventilator radiator |
| 7 | Sistem de spălare parbriz față |
| 8 | Claxon |
| 9 | Sistem de spălare faruri |
| 10 | Deblocare de urgență a închiderii centralizate |
| 11 | – |
| 12 | – |
| 13 | Proiectoare de ceață |
| 14 | Ștergător parbriz |
| 15 | Ștergător parbriz |
| 16 | Electronică modul control;
Sistem Open&Start; Sistem antiblocare roți (ABS); Comutator lumină de stop. |
| 17 | Încălzire filtru motorină |
| Nr | Descriere |
|---|---|
| 18 | Demaror |
| 19 | Electronică transmisie |
| 20 | Sistem climatizare |
| 21 | Electronică motor |
| 22 | Electronică motor |
| 23 | Faruri față adaptive;
Reglarea intensității farurilor. |
| 24 | Pompă combustibil |
| 25 | Electronică transmisie |
| 26 | Electronică motor |
| 27 | Servodirecție |
| 28 | Electronică transmisie |
| 29 | Electronică transmisie |
| 30 | Electronică motor |
| 31 | Faruri față adaptive;
Reglarea intensității farurilor. |
| 32 | Sistem frânare;
Sistem climatizare; Comutator ambreiaj. |
| 33 | Faruri față adaptive;
Reglarea intensității farurilor; Comutator lumini. |
| 34 | Unitate control coloana volan |
| 35 | Sistem informativ și de divertisment |
| 36 | Telefon mobil;
Sistem informativ și de divertisment; Afișaj. |
Poziția cutiei de siguranțe
Cutia de siguranțe se află în spatele capacului din partea stângă a spațiului de încărcare.
Apasă clemele de blocare înainte și îndepărtează capacul
Schema cutiei de siguranțe versiunea A
Atribuirea siguranțelor în versiunea compartimentului de încărcare A
| Nr | Descriere |
|---|---|
| 1 | Proiectoare de ceață |
| 2 | Priză de alimentare spate |
| 3 | Priză de alimentare în compartiment încărcare |
| 4 | Lumini marșarier |
| 5 | Geamuri electrice spate |
| 6 | Sistem climatizare |
| 7 | Geamuri electrice față |
| 8 | Oglinzi exterioare încălzite |

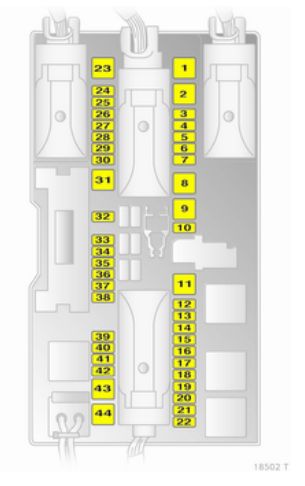

Schema cutiei de siguranțe versiunea B
Atribuirea siguranțelor în versiunea compartiment motor B
| Nr | Descriere |
|---|---|
| Nr | Descriere |
| 1 | Geamuri electrice față |
| 2 | – |
| 3 | Instrumente |
| 4 | Încălzire;
Climatizare; Climatizare electronică. |
| 5 | Airbag |
| 6 | – |
| 7 | – |
| 8 | – |
| 9 | – |
| 10 | – |
| 11 | Geam spate încălzit |
| 12 | Ștergător lunetă spate |
| 13 | Asistent parcare |
| 14 | Încălzire;
Climatizare. |
| 15 | – |
| 16 | Recunoaștere ocupare scaune;
Sistem Open&Start. |
| 17 | Senzor ploaie;
Senzor calitate aer; Sistem monitorizare presiune pneuri; Oglindă retrovizoare. |
| 18 | Instrumente, întrerupătoare |
| 19 | – |
| 20 | CDC |
| 21 | Oglinzi exterioare încălzite |
| Nr | Descriere |
|---|---|
| 22 | – |
| 23 | Geamuri electrice spate |
| 24 | Priză diagnostic |
| 25 | – |
| 26 | Oglinzi exterioare rabatabile electric |
| 27 | Senzor cu ultrasunete;
Sistem alarmă antifurt. |
| 28 | – |
| 29 | Brichetă;
Priză alimentare față. |
| 30 | Priză alimentare spate |
| 31 | – |
| 32 | – |
| 33 | Sistem Open&Start |
| 34 | – |
| 35 | Priză alimentare spate |
| 36 | Priză pentru echipamente remorcă |
| 37 | – |
| 38 | Închidere centralizată, bornă 30 |
| 39 | Încălzire scaun stânga |
| 40 | Încălzire scaun dreapta |
| 41 | – |
| 42 | – |
| 43 | – |
| 44 | – |
