Opel Astra J (2013-2018) – cutia de siguranțe
Opel Astra J (Astra IV) 2013 – schema cutiei de siguranțe
Anul producției: 2013.
Siguranță brichetă (priză de alimentare) în Opel Astra J (2013) este siguranța 6 în cutia de siguranțe.

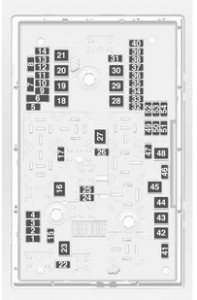

Cutia de siguranțe în compartiment motor
Cutia de siguranțe se află în partea față stânga a compartimentului motor. Scoate capacul și ridică-l până se oprește. Scoate capacul vertical în sus.
| Nr | Descriere |
| 1 | Modul control motor |
| 2 | Sondă lambda |
| 3 | Injecție combustibil, sistem aprindere |
| 4 | Injecție combustibil, sistem aprindere |
| 5 | – |
| 6 | Încălzire oglindă |
| 7 | Control ventilator |
| 8 | Sondă lambda, motor |
| 9 | Senzor lunetă |
| 10 | Senzor baterie |
| 11 | Deblocare portbagaj |
| 12 | Modul iluminare față adaptiv |
| 13 | – |
| 14 | Ștergător lunetă |
| 15 | Modul control motor |
| 16 | Demaror |
| 17 | Modul control cutie |
| 18 | Geam spate încălzit |
| 19 | Geamuri față electrice |
| 20 | Geamuri spate electrice |
| 21 | Sistem antiblocare roți (ABS) |
| 22 | Far faruri de întâlnire stânga (halogen) |
| 23 | Sistem spălător faruri |
| 24 | Far faruri de întâlnire dreapta (xenon) |
| 25 | Far faruri de întâlnire stânga (xenon) |
| 26 | Proiectoare de ceață |
| 27 | Încălzire motorină |
| 28 | – |
| 29 | Frână electrică de staționare |
| 30 | Sistem antiblocare roți (ABS) |
| 31 | – |
| 32 | Airbag |
| 33 | Iluminare față adaptivă |
| 34 | – |
| 35 | Geamuri electrice |
| 36 | – |
| 37 | Electrovalvă de aerisire rezervor |
| 38 | Pompă de vid |
| 39 | Modul control sistem combustibil |
| 40 | Spălător parbriz față;
Spălător parbriz spate. |
| 41 | Far de întâlnire drept (halogen) |
| 42 | Ventilator radiator |
| 43 | Ștergător/Ștergătoare parbriz |
| 44 | – |
| 45 | Ventilator radiator |
| 46 | – |
| 47 | Claxon |
| 48 | Ventilator radiator |
| 49 | Pompă combustibil |
| 50 | Reglare nivel faruri |
| 51 | Obturator aer |
| 52 | Încălzitor suplimentar – motor diesel |
| 53 | Modul control cutie automată;
Modul control motor. |
| 54 | Monitorizare cablaj |
Cutia de siguranțe a bordului
La vehiculele cu volan pe partea stângă, cutia de siguranțe se află în spatele compartimentului pentru obiecte din bord. Deschide compartimentul pentru obiecte și împinge-l spre stânga pentru a-l debloca. Coboară compartimentul și scoate-l.
La vehiculele cu volan pe partea dreaptă, cutia de siguranțe se află în spatele capacului din compartimentul pentru obiecte. Deschide compartimentul pentru obiecte, deschide capacul și pliază-l.
| Nr | Descriere |
| 1 | Display |
| 2 | Lumini exterioare |
| 3 | Lumini exterioare |
| 4 | Radio |
| 5 | Sistem Infotainment |
| 6 | Priză de alimentare față |
| 7 | Priză electrică pe scaun spate |
| 8 | Far faruri de întâlnire stânga |
| 9 | Far faruri de întâlnire dreapta |
| 10 | Închidere uși |
| 11 | Ventilator interior |
| 12 | – |
| 13 | – |
| 14 | Conector diagnostic |
| 15 | Airbag |
| 16 | – |
| 17 | Instalație climatizare |
| 18 | Prefuzibil:
Radio; Infotainment, Afișaj. |
| 19 | Lumini frână;
Lumini spate; Lumini interioare. |
| 20 | – |
| 21 | – |
| 22 | Aprindere |
| 23 | Controler caroserie |
| 24 | Controler caroserie |
| 25 | – |
| 26 | Priză electrică în compartiment încărcare
(dacă nu există cutia de siguranțe în compartiment încărcare) (doar Sports tourer). |
Cutia de siguranțe în compartimentul de încărcare
Hatchback 3 uși, hatchback 5 uși
Cutia de siguranțe se află pe partea stângă a compartimentului de încărcare în spatele panoului de acoperire.
Tourer sportiv
Cutia de siguranțe se află pe partea stângă a compartimentului de încărcare în spatele panoului de acoperire.
| Nr | Descriere |
| 1 | Modul remorcă |
| 2 | Ieşire remorcă |
| 3 | Asistent parcare |
| 4 | – |
| 5 | – |
| 6 | – |
| 7 | – |
| 8 | Sistem antifurt |
| 9 | – |
| 10 | – |
| 11 | Modul remorcă, priză remorcă |
| 12 | – |
| 13 | Ieşire remorcă |
| 14 | – |
| 15 | – |
| 16 | – |
| 17 | – |
| 18 | – |
| 19 | Încălzire volan |
| 20 | Trapă |
| 21 | Încălzire scaun |
| 22 | – |
| 23 | – |
| 24 | – |
| 25 | – |
| 26 | – |
| 27 | – |
| 28 | – |
| 29 | – |
| 30 | – |
| 31 | Amplificator, subwoofer |
| 32 | Sistem de amortizare activ;
Avertizare depășire bandă. |
Opel Astra J (Astra IV) (2014-2018) – schema cutiei de siguranțe
Anul producției: 2014, 2015, 2016, 2017, 2018.
Siguranțele Brichetei/prizelor de alimentare în Opel Astra J sunt siguranțele nr. 6 (priză de alimentare față), nr. 7 (priză de alimentare spate), nr. 26 (compartiment de încărcare a prizei de alimentare) în cutia de siguranțe a bordului și siguranța nr. 17 (priză de alimentare) în cutia de siguranțe din compartimentul de încărcare.
Poziția cutiei de siguranțe
Compartiment motor
Cutia de siguranțe se află în partea față stânga a compartimentului motor.
Îndepărtați capacul și ridicați-l până când se oprește. Îndepărtați capacul vertical în sus.
Bord
La vehiculele cu volan pe partea șoferului, cutia de siguranțe se află în spatele compartimentului pentru obiecte din bord.
Deschideți compartimentul și deplasați-l spre stânga pentru a-l debloca. Îndoiți compartimentul și îndepărtați-l. Deschideți compartimentul pentru obiecte, apoi deschideți capacul și îndoiți-l.
Cutia de siguranțe în compartimentul de încărcare (portbagaj)
Poziția siguranțelor în portbagaj:
Hatchback cu 3 uși, hatchback cu 5 uși:
Cutia de siguranțe se află pe partea stângă a spațiului de încărcare în spatele capacului.
Tourer sportiv:
Cutia de siguranțe se află pe partea stângă a spațiului de încărcare în spatele capacului.

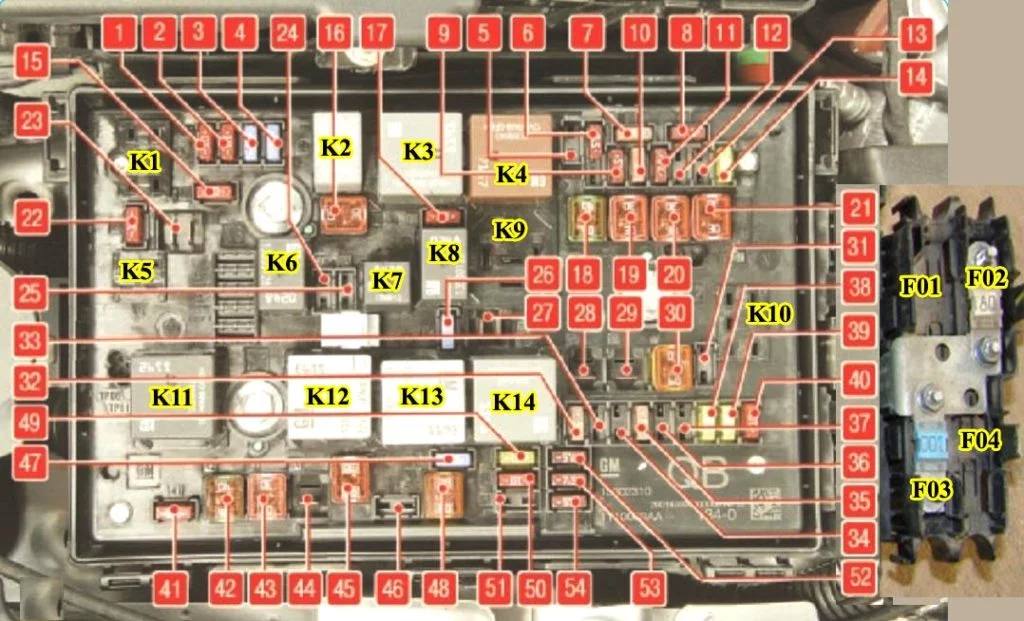

Cutia de siguranțe în compartimentul motor
Cutia de siguranțe se află în partea față stânga a compartimentului motor. Îndepărtați capacul și ridicați-l până când se oprește. Îndepărtați capacul vertical în sus.
| Nr | Descriere |
| 1 | Modul control motor |
| 2 | Senzor de oxigen |
| 3 | Injecție combustibil, sistem aprindere |
| 4 | Injecție combustibil, sistem aprindere |
| 5 | – |
| 6 | Încălzire oglinzi; Sistem antifurt. |
| 7 | Control ventilator; Modul control motor; Modul control cutie. |
| 8 | Senzor de oxigen; Răcire motor. |
| 9 | Senzor lunetă spate |
| 10 | Senzor baterie vehicul |
| 11 | Deblocare portbagaj |
| 12 | Iluminare față adaptivă; Control automat lumină, |
| 13 | Sistem antiblocare roți (ABS) |
| 14 | Ștergător lunetă spate |
| 15 | Modul control motor |
| 16 | Demaror |
| 17 | Modul control cutie |
| 18 | Geam spate încălzit |
| 19 | Geamuri față electrice |
| 20 | Geamuri spate electrice |
| 21 | Centru electric spate |
| 22 | Far Faruri de întâlnire stânga (halogen) |
| 23 | Sistem spălare faruri |
| 24 | Far Faruri de întâlnire dreapta (xenon) |
| 25 | Far Faruri de întâlnire stânga (xenon) |
| 26 | Proiectoare de ceață față |
| 27 | Încălzire motorină |
| 28 | Pornire sistem oprire |
| 29 | Frână electrică de parcare |
| 30 | Sistem antiblocare roți (ABS) |
| 31 | Control adaptiv viteză de croazieră |
| 32 | Airbag |
| 33 | Iluminare față adaptivă; Control automat al luminii. |
| 34 | Recirculare gaze de eșapament |
| 35 | Oglindă exterioară, senzor ploaie |
| 36 | Climatizare |
| 37 | Electrovalvă de aerisire rezervor |
| 38 | Pompă vid |
| 39 | Modul control central |
| 40 | Duza parbriz; Duza lunetă spate. |
| 41 | Far de drum drept (halogen) |
| 42 | Ventilator radiator |
| 43 | Ștergător |
| 44 | Ștergător |
| 45 | Ventilator radiator |
| 46 | – |
| 47 | Claxon |
| 48 | Ventilator radiator |
| 49 | Pompă combustibil |
| 50 | Nivelare faruri; Iluminare față adaptivă. |
| 51 | Obturator aer |
| 52 | Încălzitor suplimentar, motor diesel. |
| 53 | Modul control cutie; Modul control motor |
| 54 | Pompă vid; Set semnalizatoare; Ventilație încălzire; Climatizare. |
Cutia de siguranțe a bordului
La vehiculele cu volan pe partea stângă, cutia de siguranțe se află în spatele compartimentului pentru obiecte din bord. Deschideți compartimentul pentru obiecte și împingeți-l spre stânga pentru a-l debloca. Coborâți compartimentul și scoateți-l.
La vehiculele cu volan pe partea dreaptă, cutia de siguranțe se află în spatele capacului din compartimentul pentru obiecte. Deschideți compartimentul pentru obiecte, deschideți capacul și pliați-l.
| Nr | Descriere |
| 1 | Display |
| 2 | Lumini exterioare; Modul control caroserie. |
| 3 | Lumini exterioare; Modul control caroserie. |
| 4 | Sistem Infotainment |
| 5 | Sistem Infotainment |
| 6 | Prize electrice; Brichetă. |
| 7 | Priză de alimentare |
| 8 | Far faruri de întâlnire stânga, modul control caroserie |
| 9 | Far faruri de întâlnire dreapta; Modul control caroserie; Modul airbag. |
| 10 | Încuietori uși, modul control caroserie. |
| 11 | Ventilator interior |
| 12 | – |
| 13 | – |
| 14 | Conector diagnostic |
| 15 | Sistem airbag |
| 16 | Priză de alimentare |
| 17 | Sistem de climatizare |
| 18 | Logistică |
| 19 | Modul control caroserie |
| 20 | Modul control caroserie |
| 21 | Set de indicatori bord; Sistem alertă antifurt, |
| 22 | Aprindere |
| 23 | Unitate control caroserie |
| 24 | Unitate control caroserie |
| 25 | – |
| 26 | Priză electrică în spațiul de încărcare (dacă nu există cutia de siguranțe în spațiul de încărcare) (doar Tourer sportiv). |

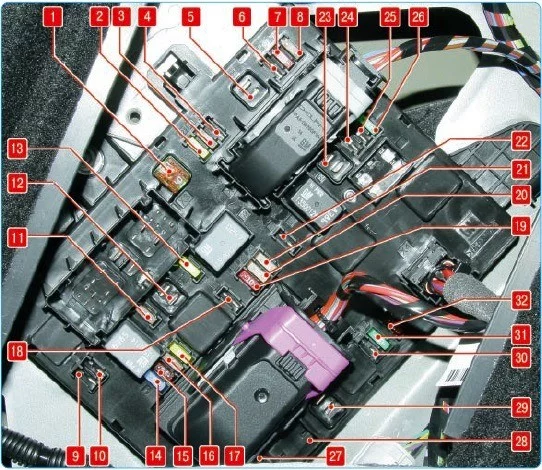

Cutia de siguranțe în compartimentul de încărcare
Hatchback cu 3 uși, hatchback cu 5 uși
Cutia de siguranțe se află pe partea stângă a spațiului de încărcare în spatele capacului.
Tourer sportiv
Cutia de siguranțe se află pe partea stângă a spațiului de încărcare în spatele capacului.
| Nr | Descriere |
| 1 | – |
| 2 | Uscita remorcă |
| 3 | Asistent parcare |
| 4 | – |
| 5 | – |
| 6 | – |
| 7 | Scaun electric |
| 8 | – |
| 9 | – |
| 10 | – |
| 11 | Modul remorcă, priză remorcă |
| 12 | Modul remorcă |
| 13 | Uscita remorcă |
| 14 | Scaun spate rabatabil electric |
| 15 | – |
| 16 | Oglindă interioară; Cameră marșarier. |
| 17 | Priză de alimentare |
| 18 | – |
| 19 | Încălzire volan |
| 20 | Trapă |
| 21 | Scaune față încălzite |
| 22 | – |
| 23 | – |
| 24 | – |
| 25 | – |
| 26 | – |
| 27 | – |
| 28 | – |
| 29 | – |
| 30 | – |
| 31 | Amplificator; Subwoofer. |
| 32 | Sistem de amortizare activ; Avertizare părăsire bandă. |
