Audi A3 e S3 8Y (2020-2022) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe ale Audi A3 și S3 8Y (2020–2022), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța repartizarea fiecărei siguranțe (schema siguranțelor).
Audi A3 și S3 8Y – schema cutiei de siguranțe
Anul producției: 2020, 2021.
Siguranță brichetă/priză de alimentare în Audi A3 și S3 8Y este siguranța nr. F40 în cutia de siguranțe din compartimentul pasagerilor.
Culoare [Amperi]
- Negru [1]
- Violet [3]
- Maro deschis [5]
- Maro [15]
- Roșu [10]
- Albastru [15]
- Galben [20]
- Alb sau transparent [25]
- Verde [30]
- Portocaliu [40]

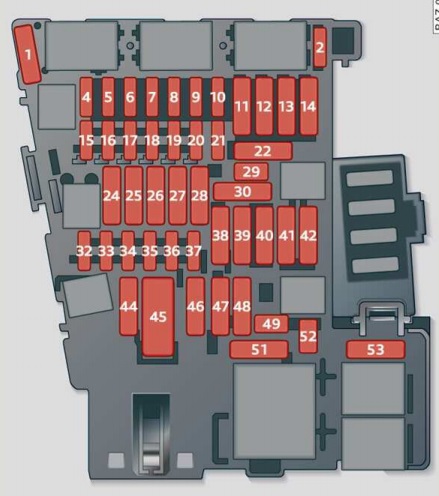

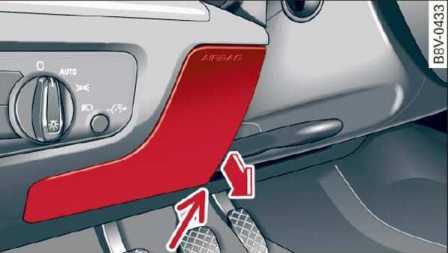

Cutia de siguranțe în compartimentul pasagerilor
| Nr | Descriere |
|---|---|
| Nr | Descriere |
| F1 | Elemente motor, AdBlue |
| F2 | Reglarea scaunului |
| F3 | – |
| F4 | Panou de control Infotainment
Componente Infotainment. |
| F5 | Modul CAN |
| F6 | Maneta cutie (cutie automată);
Blocare volan. |
| F7 | Control climatizare și încălzire;
Încălzire auxiliară; Dezghețare lunetă spate; Monitorizare presiune pneuri. |
| F8 | Comutator frână de parcare electromecanică;
Comutator lumină; Senzor ploaie și lumină; Sistem alarmă antifurt; Conector diagnostic; Modul trapă; Sistem conectare alarme; Control unghi faruri. |
| F9 | Electronică coloana volan |
| F10 | Display sistem audio-navigație |
| F11 | Modul control stânga sistem electric vehicul |
| F12 | Elemente sistem informativ și de divertisment |
| F13 | Tensionator centură de siguranță partea șoferului;
Airbag. |
| F14 | Control ventilator sistem încălzire și climatizare |
| F15 | Bloc electronic coloana volan;
Modul control acces comod. |
| F16 | Tuner TV;
Antena telefonică. |
| F17 | Bord (martori) |
| F18 | Cameră spate |
| F19 | Poziționare vehicul |
| F20 | Elemente motor;
AdBlue; Sistem de încărcare. |
| F21 | Coloana volan;
Modul comutator încălzire volan. |
| F22 | – |
| F23 | – |
| F24 | Modul control dreapta sistem electric vehicul |
| F25 | Geamuri electrice față și spate partea șoferului |
| F26 | Încălzire scaune |
| Nr | Descriere |
|---|---|
| F27 | Modul control sistem electric vehicul |
| F28 | Modul control superior alimentare |
| F29 | Modul control sistem electric vehicul;
Iluminare interioară. |
| F30 | Conector diagnostic |
| F31 | – |
| F32 | Cameră față;
Sistem parcare; Senzor ACC; Asistent schimbare bandă. |
| F33 | Airbag |
| F34 | Buton Auto Hold (frână în pantă);
Sunet interior; Comutator lumină marșarier; Senzor temperatură; Gât încălzire și priză alimentare; Buton aprindere de sus. |
| F35 | Senzor calitate aer;
Întunecare automată oglindă retrovizoare; Conector diagnostic; Alimentare consolă centrală. |
| F36 | Far dreapta (LED, Matrix LED) |
| F37 | Far stânga (LED, Matrix LED) |
| F38 | Baterie înaltă tensiune |
| F39 | Geamuri electrice laterale față și spate partea pasagerului |
| F40 | Brichetă;
Priză alimentare. |
| F41 | Tensionator centură siguranță partea pasagerului |
| F42 | Închidere centralizată |
| F43 | – |
| F44 | Tracțiune integrală |
| F45 | Reglaj lateral scaun șofer |
| F46 | – |
| F47 | Ștergător lunetă spate |
| F48 | Sunet exterior motor |
| F49 | Senzor ambreiaj;
Pornire motor; Baterie înaltă tensiune; Electronică putere. |
| F50 | – |
| F51 | – |
| F52 | Modul control sistem monitorizare nivel |
| F53 | Dezghețător lunetă spate |

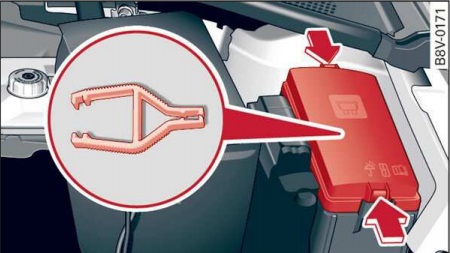

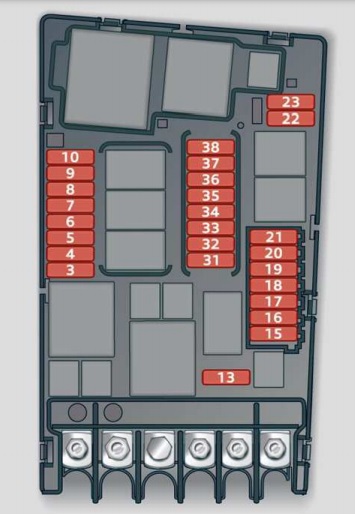

Cutia de siguranțe în compartiment motor
| Nr | Descriere |
|---|---|
| Nr | Descriere |
| F1 | – |
| F2 | – |
| F3 | Modul control motor |
| F4 | Elemente motor;
Răcire motor; Încălzitor auxiliar; Curățarea gazelor de eșapament. |
| F5 | Elemente motor;
Sistem rezervor combustibil (diesel); Supapă închidere CNG. |
| F6 | Comutator lumină de stop |
| F7 | Elemente motor;
Pompă apă; Sistem rezervor (motor pe benzină); Electrificare. |
| F8 | Senzor încălzire oxigen |
| F9 | Elemente motor;
Supapă evacuare; Modul control timp preîncălzire. |
| F10 | Modul control combustibil;
Pompă combustibil. |
| F11 | – |
| F12 | – |
| F13 | Pompă lichid cutie |
| F14 | – |
| F15 | Claxon |
| F16 | Electronică alimentare și control;
Elemente motor; Bobină de aprindere; Modul opțiuni. |
| F17 | Control electronic stabilitate (ESC);
Modul control motor. |
| F18 | Bornă 30 (tensiune de referință);
Monitorizare baterie. |
| Nr | Descriere |
|---|---|
| F19 | Ștergător parbriz |
| F20 | Sistem alarmă antifurt |
| F21 | Cutie automată |
| F22 | Diagnostică bornă 50;
Modul control motor. |
| F23 | Pornire motor |
| F24 | – |
| F25 | – |
| F26 | – |
| F27 | – |
| F28 | – |
| F29 | – |
| F30 | – |
| F31 | Pompă gol;
Pompă apă; Pompă înaltă presiune; Injectoare combustibil. |
| F32 | – |
| F33 | Rezervor presiune frână;
Recuperare. |
| F34 | Asistență frâne |
| F35 | Sistem climatizare |
| F36 | Far față stânga |
| F37 | Încălzire auxiliară |
| F38 | Far față stânga |
Audi A3 e S3 8Y – schema cutiei de siguranțe
Anul producției: 2022.

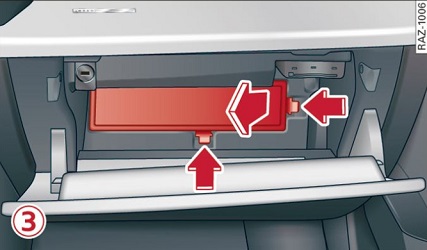

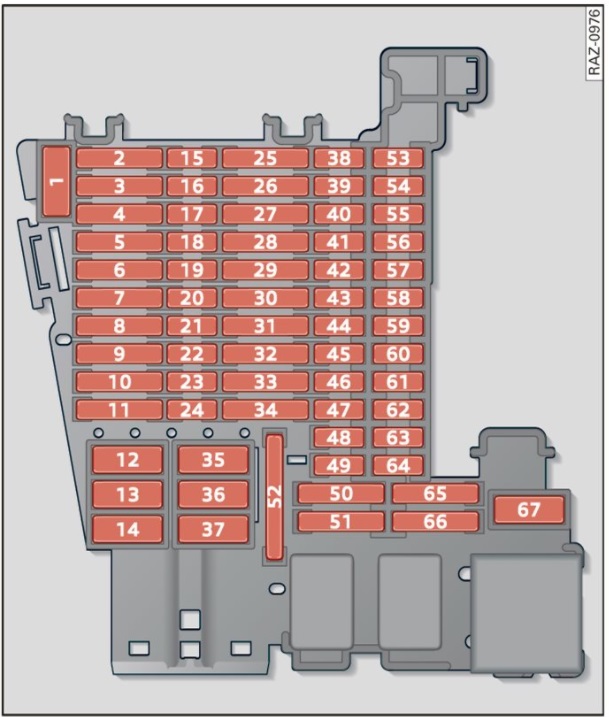

Cutia de siguranțe în habitaclu
Volan pe partea șoferului
Volan pe partea pasagerului
| Număr | Descriere |
|---|---|
| Număr | Descriere |
| F1 | – |
| F2 | – |
| F3 | Cârlig remorcă |
| F4 | Curățarea gazelor de eșapament; |
| F5 | Maneta cutiei automate de transmisie |
| F6 | Modul control al sistemului electric al vehiculului |
| F7 | Modul control al sistemului electric; Controlul încălzirii scaunelor. |
| F8 | Acoperiș panoramic din sticlă |
| F9 | Modul control al ușii față partea șoferului; Geam electric spate partea șoferului. |
| F10 | – |
| F11 | Cârlig remorcă |
| F12 | Modul control al sistemului electric al vehiculului |
| F13 | Modul control al sistemului electric al vehiculului |
| F14 | Sistem audio |
| F15 | – |
| F16 | Modul control al sistemului airbag |
| F17 | Curățarea gazelor de eșapament |
| F18 | Blocarea coloanei de direcție; Acces și pornire modul control autorizare. |
| F19 | Cluster instrumente; Modul conexiune alarme |
| F20 | USB; Sistem Infotainment. |
| F21 | Modul control al sistemelor de asistență șofer; Sistem de camere; Asistent de bandă; Capac portbagaj. |
| F22 | – |
| F23 | Suport lombar partea pasagerului față |
| F24 | Modul control tracțiune integrală |
| F25 | Tensionator centură siguranță, față stânga |
| F26 | Modul control al ușii față partea pasagerului; Geam electric spate partea pasagerului. |
| F27 | Tensionator centură siguranță, față dreapta |
| F28 | Punct de întrerupere de urgență a bateriei de înaltă tensiune |
| F29 | Cârlig remorcă |
| Număr | Descriere |
|---|---|
| F30 | Sistem Infotainment |
| F31 | Cârlig de remorcare |
| F32 | – |
| F33 | Suport lombar partea șoferului față |
| F34 | – |
| F35 | Modul control al sistemului electric al vehiculului |
| F36 | Ventilator sistem climatizare |
| F37 | Capac portbagaj |
| F38 | – |
| F39 | Coloană de direcție electronică |
| F40 | Alarmă antifurt |
| F41 | Conector diagnostic |
| F42 | Manetă cutie automată |
| F43 | Monitorizare presiune pneuri;
Control climatizare; Încălzire staționară; Senzor temperatură internă; Releu încălzire lunetă spate. |
| F44 | Senzor particule;
Modul control electronică trapă; Buton frână de parcare; Alarmă antifurt; Conector diagnostic; Reglare intensitate faruri; Modul control deschidere uși garaj; Comutator lumină; Senzor lumină și ploaie. |
| F45 | Coloană de direcție electronică |
| F46 | Control volum;
Display central; Display Head-up. |
| F47 | Control suspensii |
| F48 | USB |
| F49 | – |
| F50 | – |
| F51 | – |
| F52 | La 12V |
| F58 | Modul control sisteme asistență șofer;
Cameră față; Asistență parcare. |
| F59 | Sistem climatizare;
Sunet exterior; Oglindă retrovizoare; Comutator lumină marșarier; Panou comenzi consola centrală; Senzor calitate aer; Releu priză 12 V. |
| F60 | Conector diagnostic |
| F61 | Senzor poziție ambreiaj;
Sistem tracțiune electric; Baterie înaltă tensiune. |
| F64 | Sistem detectare pasager partea pasagerului;
Dezactivare indicator avertizare airbag partea pasagerului. |
| F65 | Sunet exterior |
| F66 | Ștergător lunetă spate |
| F67 | Dezghețare lunetă spate |

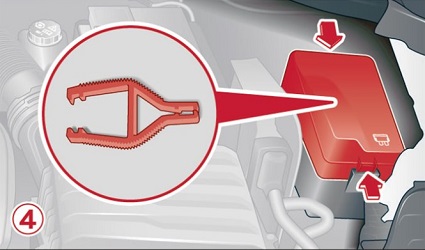

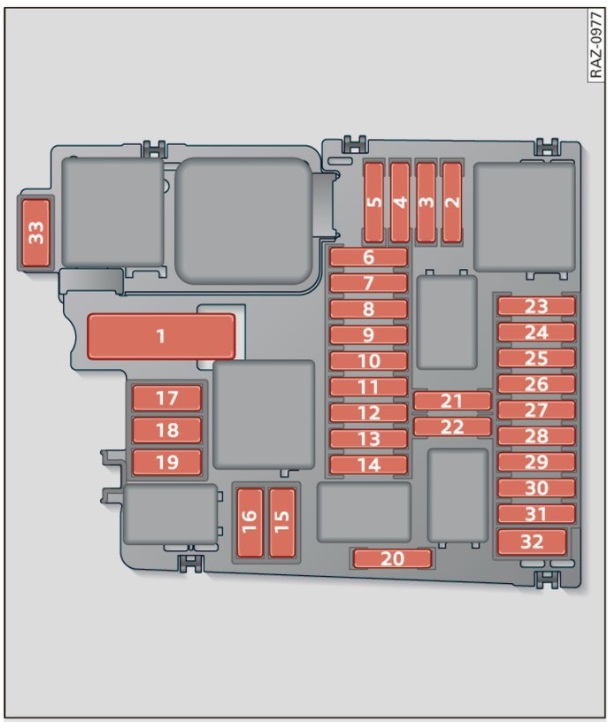

Cutia de siguranțe în compartiment motor
| Număr | Descriere |
|---|---|
| Număr | Descriere |
| F1 | – |
| F2 | Modul control al sistemului de transmisie;
Control electronic al stabilității (ESC); Sistem antiblocare roți (ABS). |
| F3 | Elemente ale motorului;
Pompă combustibil; Climatizare; Încărcător baterie înaltă tensiune; Sistem de tracțiune electric. |
| F4 | Far stânga |
| F5 | Far dreapta |
| F6 | – |
| F7 | Răcire lichid transmisie |
| F8 | Asistență frâne |
| F9 | Claxon |
| F10 | Ștergător parbriz |
| F11 | Sistem climatizare |
| F12 | Modul control transmisie |
| F13 | Control electronic al stabilității (ESC);
Sistem antiblocare roți (ABS). |
| F14 | Încălzire staționară;
Generator de sunet. |
| F15 | Control electronic al stabilității (ESC);
Sistem antiblocare roți (ABS). |
| F16 | Cutie automată |
| Număr | Descriere |
|---|---|
| F17 | Curățarea gazelor de eșapament;
Climatizare; Încălzire staționară. |
| F18 | Climatizare;
Încălzire staționară. |
| F19 | – |
| F20 | – |
| F21 | Modul control sistem transmisie |
| F22 | Pornire motor |
| F23 | Modul control sistem transmisie |
| F24 | Elemente motor;
Modul diesel; Curățarea gazelor de eșapament; Diagnosticare scurgeri combustibil; Senzor nivel și temperatură ulei; Răcire motor. |
| F25 | Elemente motor;
Curățarea gazelor de eșapament. |
| F26 | Elemente motor;
Supape evacuare; Diagnosticare scurgeri combustibil; Răcire motor; Răcire lichid transmisie; Curățarea gazelor de eșapament. |
| F27 | Senzor de oxigen încălzit |
| F28 | Elemente motor |
| F29 | Pompă combustibil;
Modul control transmisie. |
| F30 | Răcire motor |
| F31 | – |
| F32 | – |
| F33 | Climatizare;
Încălzire staționară. |
