În acest articol, vei găsi diagramele cutiei de siguranțe a Citroën C3 Aircross 2017‑2022, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța alocarea fiecărei siguranțe (layout-ul siguranțelor).

Citroen C3 Aircross – schema cutiei de siguranțe

Anul producției: 2017, 2018, 2019, 2020, 2021.

Siguranțe brichetă (prize de alimentare) în Citroen C3 Aircross sunt siguranțele F32(față) și F7(spate) în cutia de siguranțe inferioară a bordului.

Siguranțe în bord

După cutii de siguranțe se află în partea inferioară a bordului sub volan.

După cutii de siguranțe se află în partea inferioară a bordului în compartimentul torpedou.

Cutia de siguranțe superioară

Număr	Amperi [A]	Descriere
F2	10	Oglinzi retrovizoare încălzite.
F3	30	Geamuri electrice impulsive în ușile față.
F4	5	Oglinzi retrovizoare rabatabile automat.
F5	30	Geamuri electrice impulsive în ușile spate.
F6	25	Scaune față încălzite.
F7	15	Geamuri electrice în ușile față.
F8	20	Amplificator audio.
F10	25	Acoperiș panoramic.
F12	20	Trapă.

Cutia de siguranțe inferioară



Număr	Amperaj [A]	Descriere
F3	5	Alimentare remorcă.
F4	15	Claxon.
F5 – F6	20	Pompă ștergător parbriz față și spate.
F7	10	Presso 12V spate.
F8	20	Ștergător spate.
F10 – F11	30	Blocare/deblocare uși și clapetă rezervor.
F14	5	Alarmă, modul telematic.
F27	5	Alarmă (pregătire).
F29	20	Radio.
F31	15	Radio (accesorii aftermarket).
F32	15	Presso 12 V față.

Siguranțe în compartiment motor

Cutia de siguranțe se află în compartiment motor, lângă baterie.





Număr	Amperaj [A]	Descriere
F15	10	Far față stânga proiectoare de ceață.
F16	10	Far față dreapta proiectoare de ceață.
F18	10	Faruri de întâlnire dreapta.
F19	10	Faruri de întâlnire stânga.
F29	40	Ștergătoare parbriz față.

Schema cutiei de siguranțe și relee – Citroen C3 Aircross

Se referă la vehiculele produse în anii:

2022.

Pentru brichetă (prize de alimentare) în Citroen C3 Aircross sunt responsabile siguranțele F32 (față) și F7 (spate) în cutia de siguranțe inferioară a bordului.

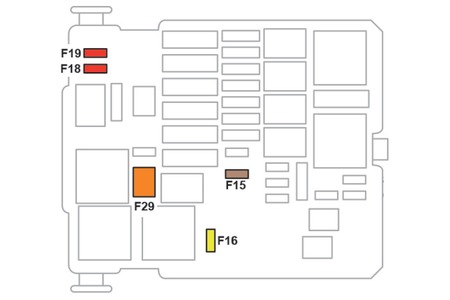

Siguranțe în compartiment motor

Cutia de siguranțe se află în compartiment motor, lângă baterie.

Număr	Amperaj [A]	Descriere
F15	10	Far față stânga proiectoare de ceață.
F16	10	Far față dreapta proiectoare de ceață.
F18	10	Far față dreapta faruri de drum.
F19	10	Far față stânga faruri de drum.
F29	40	Ștergător parbriz.

Siguranțe în bord

Doi cutii de siguranțe se află în partea inferioară a bordului sub volan.

Doi cutii de siguranțe se află în partea inferioară a bordului în compartimentul motor pentru obiecte.

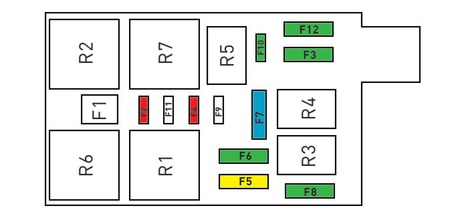

Cutia de siguranțe superioară

Număr	Amperaj [A]	Descriere
F2	10	Oglinzi retrovizoare încălzite.
F3	30	Geamuri electrice impulsive în ușile față.
F4	5	Oglinzi retrovizoare rabatabile automat.
F5	30	Geamuri electrice impulsive în ușile spate.
F6	25	Scaune față încălzite.
F7	15	Geamuri electrice în ușile față.
F8	20	Amplificator audio.
F10	25	Acoperiș panoramic.
F12	20	Trapă.

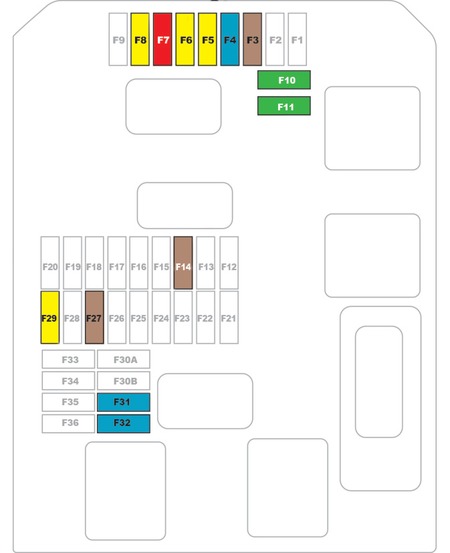

Cutia de siguranțe inferioară

Număr	Amperaj [A]	Descriere
F3	5	Alimentare remorcă.
F4	15	Claxon.
F5 – F6	20	Pompă spalator parbriz față și spate.
F7	10	Presso 12V spate.
F8	20	Ștergător spate.
F10 – F11	30	Blocare/deblocare uși și clapetă rezervor.
F14	5	Alarmă, modul telematic.
F27	5	Alarmă (pregătire).
F29	20	Radio.
F31	15	Radio (accesorii aftermarket).
F32	15	Presso 12 V față.
