Fiat Punto Evo (2010-2012) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Fiat Punto Evo (2010-2012), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (dispunerea siguranțelor).
Fiat Punto Evo (2010-2012) – schema cutiei de siguranțe
Anul producției: 2010, 2011, 2012.
Siguranță brichetă (priză de alimentare) în Fiat Punto este siguranța F51 în cutia de siguranțe

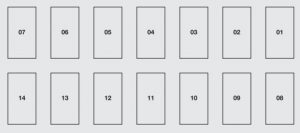

Cutia de siguranțe în bord
| Descriere | Nr | Amp [A] |
| Far faruri de întâlnire dreapta | 1 | 7,5 |
| Far faruri de întâlnire stânga;Regulator poziție far. | 8 | 7,5 |
| Alimentare INT/A a bobinelor releelor în cutia de siguranțe în compartiment motor și
bobine relee în modul control controler caroserie. |
13 | 5 |
| Lampă de cortizie, iluminare portbagaj,Iluminare compartiment portobiecte în bord | 2 | 5 |
| Alimentare + a bateriei la priza diagnostică EOBD,
Modul control climatizare automată, Sirena alarmă, Radio, Modul control Blue&Me™. |
5 | 10 |
| Alimentare INT pentru bord;Comutator pedala frână (contact normal deschis – N. O.);
Al treilea stop. |
11 | 5 |
| Actuator blocare/deblocare uși;Actuator activare dead lock;
Actuator deblocare hayon. |
4 | 20 |
| Pompă electrică ștergător/ștergătoare parbriz geam față, spate. | 6 | 20 |
| Motor ridicare geam în portieră față partea șoferului. | 14 | 20 |
| Motor ridicare geam în portieră față partea pasagerului. | 7 | 20 |
| Alimentare INT pentru iluminare grup comutatoare;Modul control detectare presiune pneuri TPMS;
Reglare oglinzi retrovizoare electrice exterioare; Modul control trapă electrică; Priză infotelematică my-port; Oglindă retrovizoare interioară electrocromatică. |
12 | 5 |
| Bord | 3 | 5 |
| Alimentare INT comutator pedala frână (contact NC);
Comutator pedala ambreiaj; Grup încălzitor interior; Modul control Blue&Me™; Sistem adaptare pentru instalare cititor radio; Modul control stabilizare tensiune; Faruri marșarier în bara de protecție; Senzor servofrână; Bobine relee în cutia de siguranțe în compartiment motor. |
10 | 7,5 |

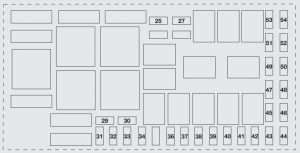

Cutia de siguranțe în compartiment motor
| Descriere | Nr | Amp [A] |
| Sistem audio Hi-Fi complet cu radio player;
Modul control și difuzor subwoofer. |
09 | 20 |
| Semnal acustic | 10 | 10 |
| Faruri de drum stânga; Faruri de drum dreapta. | 14 | 15 |
| Compresor aer condiționat | 15 | 30 |
| Compresor aer condiționat | 19 | 7,5 |
| Geam spate încălzit | 20 | 30 |
| Pompă electrică combustibil în rezervor | 21 | 15 |
| Proiectoare de ceață stânga; Proiectoare de ceață dreapta. | 30 | 15 |
| Priză curent (adaptare) | 85 | — |
| Priză curent în cabină; Brichetă. | 86 | 15 |
| Senzor IBS stare încărcare baterie | 87 | 5 |
| Încălzire oglindă exterioară partea șoferului;
încălzire oglindă exterioară partea pasagerului. |
88 | 7,5 |

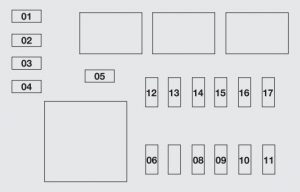

Cutia de siguranțe în compartimentul portbagaj
| Descriere | Nr | Amp [A] |
| Instalație de deschidere electrică a trapei. | 17 | 20 |
| Modul control al sistemului de alarmă. | 14 | 7,5 |
| Gol | 01 | — |
| Gol | 03 | — |
| Gol | 04 | 10 |
| Gol | 15 | — |
| Gol | 16 | — |
| Gol | 08 | 10 |
| Gol | 07 | — |
| Priză de curent în portbagaj. | 05 | 15 |
| Modul control pentru detectarea presiunii în pneuri TPMS, | 13 | 5 |
| Gol | 09 | 10 |
| Gol | 06 | — |
| Gol | 02 | — |
