Renault Scenic (1996-2016) – cutia de siguranțe

Renault Scenic 2 – schema cutiei de siguranțe

Anul producției: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.

Siguranță brichetă (priză de alimentare) în Renault Scenic 2 este siguranța T în cutia de siguranțe din habitaclu.

Habitaclu – Renault Scenic 2

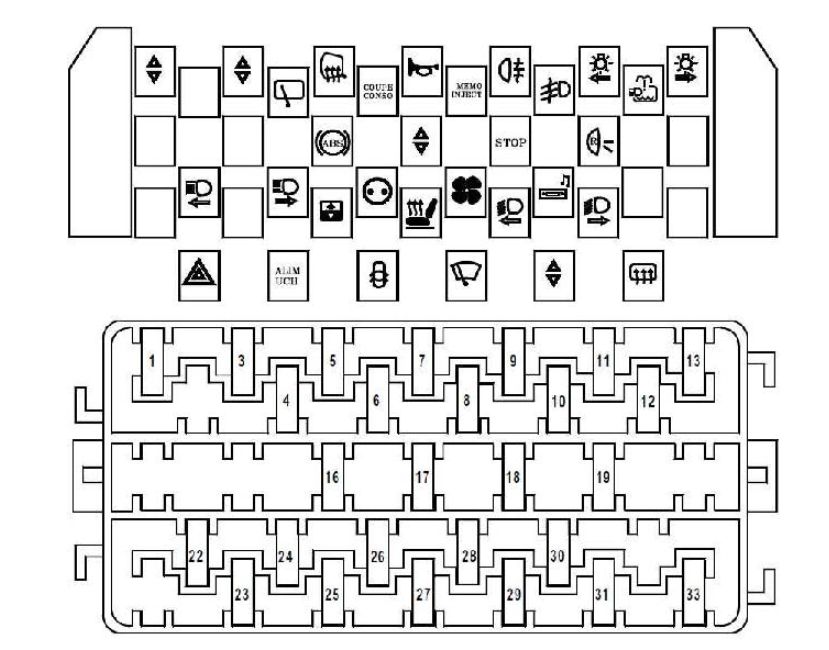

Cutia de siguranțe

Se află pe bord, pe partea stângă. Schema siguranțelor va fi atașată pe capacul protector.

Circuitele protejate

• A-40A Releu geam electric sau releu faruri xenon
• B-40A Releu lumină de stop

C	40A Ventilator interior
D	40A Geamuri spate impulsive sau releu geamuri electrice (vehicule cu volan pe partea șoferului)
E	20A Trapă electrică
F	10A Sistem antiblocare roți (ABS) și ECU ESP – Senzor accelerație unghiulară și laterală
G	15A Sistem audio; Releu pompă spălător faruri; Brichetă primul rând de scaune; Elemente încălzire scaune; Pompă spălător parbriz; Releu încălzitor diesel; Panou control climatizare; ECU climatizare; Oglindă retrovizoare electrocromatică; Alarmă antifurt; Unitate centrală de comunicație.
H	15A Lumină de stop
K	Releu 5A pentru alimentare lampă xenon ECU; Alimentator pentru actuator lampă xenon; Lampă iluminare compartiment torpedou.
L	25A Geam electric ușă partea șoferului
M	25A Regulator geam ușă partea pasagerului; Releu ridicare geam (vehicule RHD).
N	20A Siguranță pentru dezactivare receptoare energie electrică: sistem audio, oglinzi retrovizoare exterioare electrice, alarmă antifurt, bord, consolă centrală
O	15A Claxon; Conector diagnostic; Releu pompă spălător faruri.
P	15A Motor ștergător spate
R	20A UCH; ECU climatizare; Releu lumină de stop (B).
T	15A siguranță brichetă
S	3A Ventilator electric și senzor temperatură internă; Oglindă retrovizoare cu strat electrocromatic; Senzori ploaie și lumină.
U	20A Închidere centralizată sau sistem închidere mânere interioare
V	Neutilizat
B	7,5A Elemente încălzitoare pentru oglinzi retrovizoare exterioare

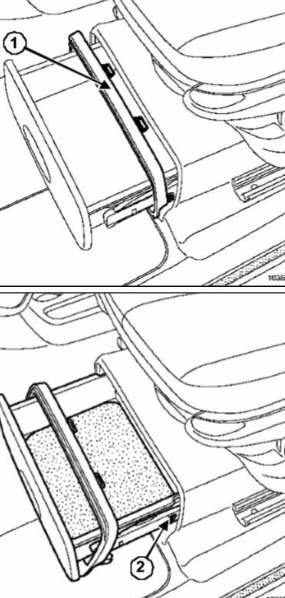

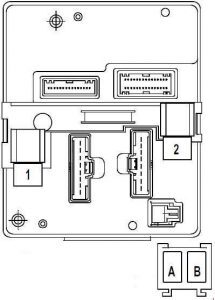

Cutia de siguranțe sub scaunul partea pasagerului

Se află în habitaclu sub scaunul față stânga.

Schema cutiei de siguranțe

1	25A Siguranță automată frână de parcare
2	20A Siguranță circuit încălzire, scaun șofer și pasager
3	10A Nu este utilizat
4	10A Siguranță priză alimentare accesorii pe consola centrală, actuator electric pentru blocare consola și lampă iluminare compartiment port-objete central
5	10A Siguranță priză alimentare accesorii rândul doi de scaune
6	10A Siguranță pentru priză alimentare accesorii, primul rând de scaune
A	50A Releu pentru receptoare energie electrică, al doilea releu de putere pentru siguranțele de mai sus 2, 4, 5 și 6

Relee separate

O pereche se află pe partea dreaptă a modulului combinat din cabină (2 relee auxiliare încălzire) și un releu pe traversa din stânga bordului (releu consum pe panoul cutiei de siguranțe)

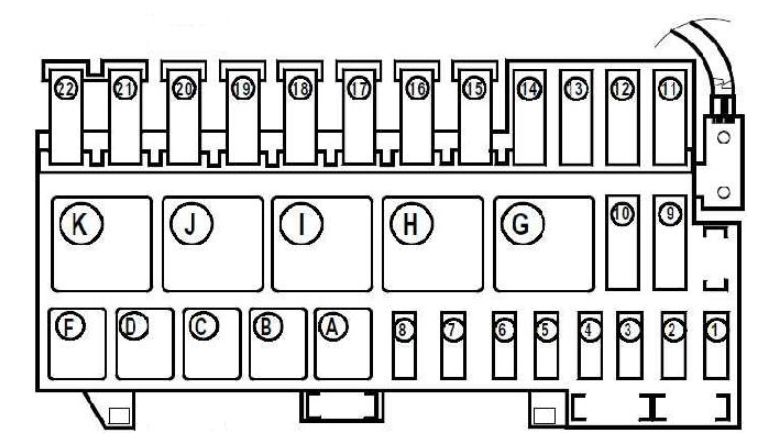

Compartiment motor

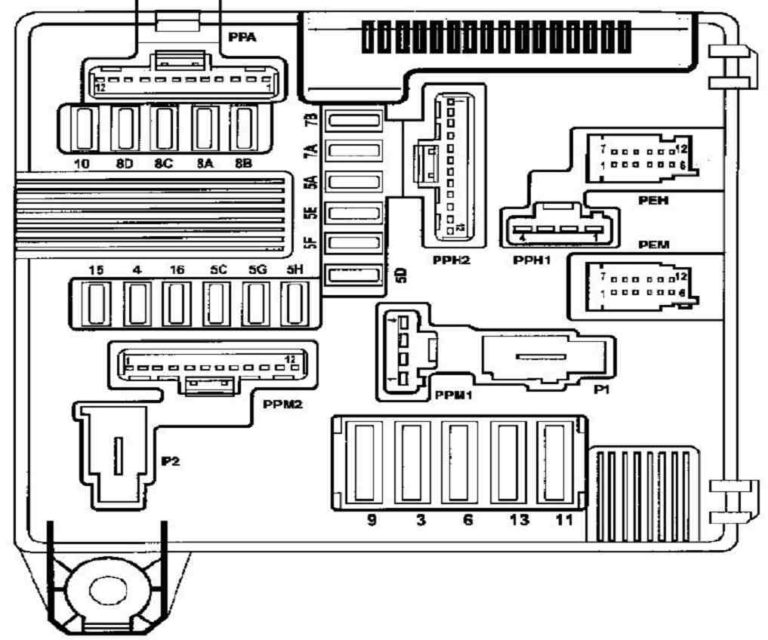

Schema cutiei de siguranțe – Renault Scenic 2

Cutia 1

3	25A Siguranță releu demaror
4	10A Releu pentru aprindere compresor aer condiționat
5a	15A Bloc electric coloana volan
5C	10A Lumini marșarier
5D	Sistem injecție 5A ECU și bloc electric coloana volan („+” după aprindere)
5e	5A ECU sistem airbag și servodirecție electrică („+” după aprindere)
5F	7,5A „+” după aprindere (în habitaclu): indicator poziție levier cutie viteze, reglare viteză și limitator viteză, cutia de siguranțe și relee în habitaclu, releu încălzitor auxiliar, conector diagnostic, oglindă retrovizoare, senzor ploaie și radiație solară (în funcție de versiune, ECU, sistem audio)
5H	5A Cutie automată
5G	10A Neutilizat (sau „+” după aprindere în sistemul de alimentare cu gaz lichefiat, dacă este prezent)
6	30A Lunetă încălzită
7A	7,5A Lumini partea dreaptă; Comutator control parcare; Comutator stabilizare traiectorie; Indicator poziție levier cutie viteze; Manetă frână de parcare.

B7	7,5A Lumini partea stângă; Brichetă; Comutatoare închidere centralizată și lumini de avarie; Comutator control fascicul faruri; Panou control climatizare; Comutator ridicare geam ușă partea pasagerului; Comutator ridicare geamuri uși spate; Controler ECU sistem navigație; Elemente încălzire scaun șofer și pasager.
8A	10A Far dreapta (far drum)
B8	10A Far stânga (far drum)
8C	10A Faruri de întâlnire (far dreapta); Control fascicul faruri; Actuator dreapta control fascicul faruri; ECU lampă xenon.
8D	10A Far stânga (far de întâlnire); Actuator reglare fascicul far stânga.
9	25A Motor ștergător parbriz
10	20A lumini proiectoare de ceață
11	40A Ventilator electric sistem răcire motor (viteză mică)
13	25A ECU Sistem antiblocare roți (ABS) și ESP
15	20A + baterie pe cutie automată (sau sistem alimentare GPL, dacă este prezent)
16	10A Neutilizat

Cutia 2

1	70A Releu încălzire auxiliară 2
2	60A Bloc siguranțe montaj siguranțe și relee în habitaclu
3	40A Releu încălzire auxiliară 1
4	70A Servodirecție electrică
5	Unitate control Sistem antiblocare roți (ABS) 50A
6	70A Bloc siguranțe montaj siguranțe și relee în habitaclu
7	20A releu încălzire filtru motorină
8	70A Unitate control preîncălzire
9	Neutilizat

Siguranțe pe baterie în Renault Scenic 2

Siguranțele tip cartuș se găsesc pe terminalul pozitiv al bateriei.

1. 30A – Unitate de control electronic în habitaclu
2. 350 A – pentru mașini cu motor pe benzină, 400 A – pentru mașini cu motor diesel – Cutia de distribuție compartiment motor
3. 30A – Unitate de comutare compartiment motor

Renault Scenic 3 – schema cutiei de siguranțe

Anul producției: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.

Siguranță brichetă (priză de alimentare) în Renault Scenic 3 este siguranța 3 și 4 (priză spate) în cutia de siguranțe din habitaclu.

Compartiment motor

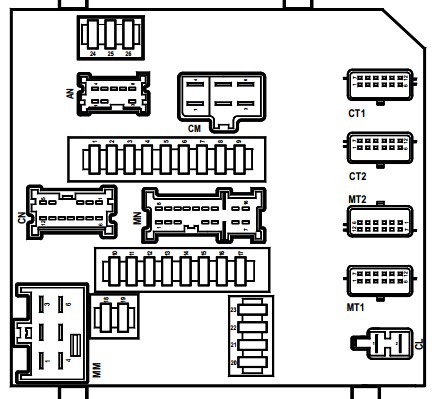

Cutia de siguranțe

Se află în cutia de conexiune a motorului (compartiment motor).

Descriere

1. 10A – Lumină laterală (far dreapta, lumină spate dreapta, faruri), iluminare plăcuță, iluminare brichetă, iluminare întrerupătoare geamuri electrice, sistem audio, unitate de control sistem navigație, tastatură sistem multimedia;
2. 10A – Lumini de poziție (far stânga, lampă spate stânga), lampă stânga pe hayon;
3. 15A – Pompă spălare faruri;
4. 20A – Proiectoare de ceață;
5. 10A – Faruri de întâlnire (far stânga);
6. 10A – Faruri de întâlnire (far dreapta);
7. 15A – Priză diagnostic, releu încălzire lunetă spate, selector mod cutie automată, corector electric faruri, controler lampă cu descarcare, controler încălzitor suplimentar, limitator viteză, frână de parcare automată, controler parcare automată, oglindă întunecată în habitaclu;
8. 30A – ECU Sistem antiblocare roți (ABS)/ESP;
9. 30A – Ștergător față;
10. 10A – Unitate control sistem airbag;
11. 20A – Neutilizat;
12. 7,5A – ECU cutie;
13. 25A – Sistem gestionare motor;
14. 15A – Senzori de oxigen – încălzire;
15. 20A – ECU cutie;
16. 5A – Semnale frânare, unitate control electrică, servodirecție electrică;
17. 10A – Senzor mod funcționare cutie automată, corector electric faruri, releu lumini marșarier;
18. 15A – CECBS;
19. 25A – Demaror;
20. – Neutilizat;
21. 20A – Modul combustibil, bobine de aprindere, ECU GPL;
22. 10A – Ambreiaj electromagnetic compresor climatizare;
23. 5A – Sistem injecție ECU;
24. 20A – Lumină de întâlnire (far stânga), corector electric;
25. 20A – Lumini de întâlnire (far dreapta), corector electric;
26. – Neutilizat.

Siguranțele 24, 25 și 26 pe unitatea de protecție pot să nu fie înlocuibile.

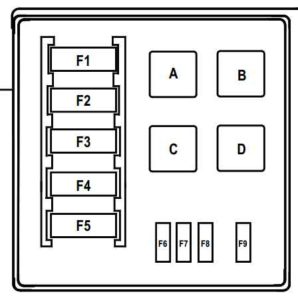

Cutia 2

Se află în cutia de conexiune din compartimentul motor sub unitatea de protecție și comutare.

Descriere

• A – Neutilizat
• B – Releu încălzitor combustibil
• C – Releu lumini marșarier
• D – Neutilizat
• F1 – unitate control încălzitor prin imersie 80A
• F2 – 70A unitate încălzire
• F3 – neutilizat
• F4 – unitate control încălzitor prin imersie 80A
• F5 – releu ventilator 60A / 40A
• F6 – 20A Releu încălzitor combustibil
• F7 – neutilizat
• F8 – 30A releu ventilator
• F9 – neutilizat

Cutia lângă baterie

Tip 1

Descriere

• F1 – 190A Demaror;
• F2 – cutia de siguranțe și relee 50A în habitaclu;
• F3 – cutia de siguranțe și relee 80A (unitate control și comutare) în compartiment motor 1, cutia de siguranțe și relee în habitaclu;
• F4 – 300A / 190A siguranță în compartiment motor și cutie relee 2 / alternator;
• Servodirecție electrică F5 – 80A;
• F6 – 35A unitate control electronic motor (ECU) / cutia de siguranțe și relee (unitate control și comutare) în compartiment motor 1;
• F7 – 5A cutia de siguranțe și relee (unitate control și comutare) în compartiment motor 1.

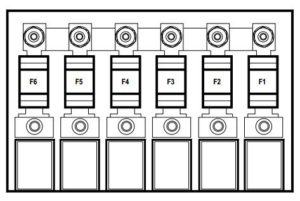

Tip 2

Descriere

1. 70A – încălzitor suplimentar al habitaclului;
2. 80A – cutia de siguranțe și relee în habitaclu;
3. 80A – cutia de siguranțe și relee în habitaclu;
4. 80A – cutia de siguranțe și relee (unitate control și conexiune) în compartiment motor 1, cutia de siguranțe și relee în habitaclu;
5. 30A – încălzitor suplimentar;
6. 50A – ECU Sistem antiblocare roți (ABS) / sistem stabilizare traiectorie.

Lângă ventilatorul electric poate fi poziționat un releu al ventilatorului electric al sistemului de răcire motor de 70A.

Habitaclu

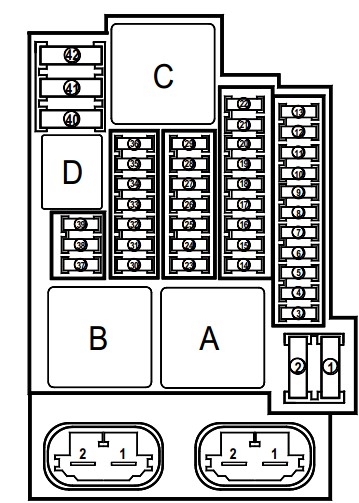

Cutia principală

Se află pe bord în partea șoferului

Nr	Descriere
1	40A Siguranță ștergător față dreapta
2	40A siguranță ștergător față stânga
3	10A Brichetă
4	10A Priză spate
5	10A Priză în portbagaj
6	10A Sistem audio
7	5A Oglinzi exterioare încălzite electric
8	10A Spălător parbriz față, indicator uși deschise
9	30A Frână de parcare automată
10	Rezervat
11	25A Scaun, întrerupătoare coloana volan
12	20A Releu funcționare motor
13	Rezervat
14	Regulator electric al geamurilor 25A pentru ușile față partea pasagerului
15	5A Întrerupător lumini de frânare; Senzor poziție pedală frână; Unitate control ABS și ESP.
16	25A regulator electric al geamurilor spate dreapta
17	25A regulator electric al geamurilor spate stânga
18	10A Lumină în compartiment mănuși; Lumină stânga în portbagaj, lumini uși; Lumini oglinzi în parasolar; Senzor ploaie.
19	10A Ceas; Indicator temperatură exterioară; Indicator avertizare centuri de siguranță; Conector sistem audio.
20	5A Unitate control climatizare

21	3A Lumini oglinzi în parasolar
22	3A Capace lămpi interioare; Senzor ploaie și lumină.
23	20A Conector remorcă
24	15A CECBS
25	Rezervat
26	10A Sistem navigație; Schimbătoare CD; Sistem audio.
27	20A Sistem audio; Unitate control frână de parcare.
28	Rezervat
29	Rezervat
30	15A UCH; Semnalizatoare.
31	10A CECBS
32	30A Regulator geamuri electrice ușă șofer
33	25A UCH; Închidere centralizată.
34	30A Ușă pasager rețea multiplex ECU
35	15A Ceas; Indicator temperatură exterioară; Afișaj telefon.
36	15A Priză diagnosticare; Releu claxon; Centrală alarmă; Sirena.
37	10A Semnale frânare ECU
38	30A Frână de parcare automată
39	Rezervat
40	40A Ventilator climatizare, bord
41	25A Trapă electrică
42	40A Încălzire lunetă spate

• A 70A – releu de putere (+baterie) cu oprire întârziată (fără oprire la pornire)
• B 70A – releu de putere (+baterie) cu oprire întârziată (cu oprire alimentare la pornire)
• C 40C – releu dezghețare lunetă spate
• D 20A – releu claxon

Relee adiționale

Un releu separat „+” poate fi situat sub scaunul pasagerului când motorul de 40A este în funcțiune. Astfel, pe cutia de siguranțe a încălzitorului consolei centrale pot fi 3 relee adiționale pentru încălzire.

Renault Scenic (2015-2016) – schema cutiei de siguranțe

Anul producției: 2015, 2016.

Siguranță brichetă (priză de alimentare) în Renault Scenic (2015-2016) este siguranța 19 în cutia de siguranțe.

Atribuirea siguranțelor

Siguranță

Nr	Descriere
1	Frână electronică de parcare
2	Lumină de stop
3	Închidere automată a ușilor
4	Ridicător geam partea șoferului
5	Panou instrumente
6	Semnalizatoare
7	Sistem de navigație
8	Oglindă retrovizoare interioară
9	Ștergător lunetă spate
10	Geamuri electrice spate
11	Geamuri electrice spate
12	Sistem antiblocare roți (ABS) / ESC
13	Geam electric partea pasagerului
14	Ștergător/Ștergătoare parbriz
15	Oglinzi laterale încălzite
16	Radio
17	Priză accesorii portbagaj
18	Priză accesorii scaune spate
19	Brichetă
