Citroën C5 (2001-2007) – cutia de siguranțe

În acest articol, vei găsi diagramele cutiei de siguranțe a Citroën C5 2001‑2007, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).

Schema siguranțelor și releelor – Citroën C5

Se referă la vehiculele produse în anii:

2001, 2002, 2003, 2004, 2005, 2006 și 2007.

Compartiment motor – descrierea siguranțelor în Citroen C5

În compartiment motor, cutia de siguranțe se află pe partea stângă.

Vă rugăm să rețineți că siguranțele pot fi situate nu numai deasupra, ci și lateral.

Tip 1

Schema părții superioare (principală)

Descriere

F1	(20A) Releu motor ventilator răcire (viteză redusă), gestionare motor
F2	(15A) Claxon
F3	(10A) Spălător parbriz față, pompă spălător parbriz spate
F4	(20A) Spălător faruri
F5	(15A) Pompă combustibil
F6	(10A) Unitate control electronic Sistem antiblocare roți (ABS), încălzitor auxiliar – Diesel
F7	(10A) Sistem control automat transmisie, servodirecție
F8	(20A) Demaror
F9	(10A) Comutator lumină de stop (senzor poziție pedală frână)
F10	(30A) Gestionare motor, încălzitor combustibil – Diesel
F11	(40A) Încălzitor/climatizare
F12	(30A) Ștergător parbriz față
F13	(40A) Modul control multifuncțional 1
F14	(30A) Pompă aer evacuat

Schema părții laterale (suplimentar)

Descriere

F1	(50A) Modul control motor ventilator răcire
F2	(30A) Sistem antiblocare roți (ABS)
F3	(30A) Sistem antiblocare roți (ABS)
F4	(80A) Modul control multifuncțional 1
F5	(80A) Modul control multifuncțional 1
F6	(80A) Cutia de siguranțe / releu, bord 2
F7	(70A) Servodirecție
F8	(40A) Motor control suspensii

Tip 2

Descriere

1. Lumină de marșarier 10 A
2. Alimentare pompă combustibil 15 A
3. Alimentare computer Sistem antiblocare roți (ABS) (ABR sau ESP) 10 A
4. Alimentare computer cutie automată. Alimentare computer modul control motor 10 A
5. Alimentare computer aditiv motorină 10 A
6. Faruri față proiectoare de ceață 15 A
7. Pompă spălător faruri 20 A
8. Releu principal computer modul control motor 20 A
9. Far faruri de întâlnire stânga 15 A
10. Far faruri de întâlnire dreapta 15 A
11. Far faruri de drum stânga 10 A
12. Far faruri de drum dreapta 10 A
13. Claxon 15 A
14. Pompă ștergător/ștergătoare parbriz față și spate 10 A
15. Actuatori controler motor: Senzor de oxigen încălzit; Alimentare injectoare benzină; Alimentare bobine de aprindere; Electrovalvă aer absorbant (vapori combustibil din rezervor combustibil) 30 A
16. Alimentare pompă pneumatică 30 A
17. Ștergător parbriz față viteză mică sau mare 30 A
18. Ventilator climatizare 40 A.

Habitaclu

Cutia de siguranțe se află în partea șoferului sub bord, în partea stângă.

Pentru acces, îndepărtați capacul cutiei și scoateți dispozitivul, apăsând capacul în partea de sus.

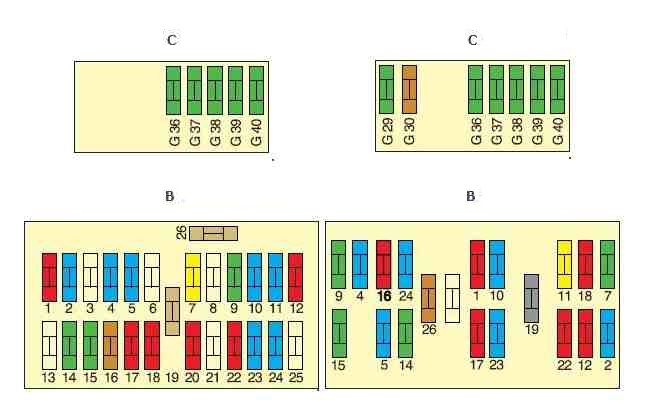

Secțiunea A – pensetă și siguranțe de schimb, B și C – tabele siguranțe. Există și 2 opțiuni de poziționare a elementelor.

Descriere

Număr	Descriere	Amperaj [A]
1	lumină ceață spate	10
2	ștergător spate	15
4	senzor antifurt pe ușa partea șoferului	15
5	lumină de stop spate stânga	15
6
7	circuit potențial pozitiv echipament;siguranță brichetă.	20
8
9	geamuri față, trapă	30
10	bloc circuit pozitiv	15
11	display, alarmă antifurt, navigație, climatizare, telefon	15
12	lumini de poziție față dreapta, lumini de poziție spate dreapta	10
13	–
14	închidere centralizată	30
15	geam electric spate	30

16	întrerupătoare coloana volan, controler sistem airbag, cutia de siguranțe în compartiment motor	5
17	lumină de stop dreapta	10
18	senzor poziție volan, senzor poziție manetă cutie automată, priză diagnostic	10
19	–
20	navigație, radio	10
21	–
22	lumină poziție față stânga, lumină poziție spate stânga	10
23	grup hidraulic suspensie, unitate control Sistem antiblocare roți (ABS)	15
24	climatizare, telefon, asistență parcare, bord, amplificator semnal telefon;	15
25	–
26	încălzire lunetă spate	40
G36	amplificator radio	40
G37	scaun față drept electric	40
G38	scaun față stâng electric	40
G39	încălzire scaun față drept	40
G40	încălzire scaun față stâng	40
