Saab 9-2x (2005-2006) – cutia de siguranțe

În acest articol, vei găsi diagramele cutiei de siguranțe a Saab 9-2X 2005-2006, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).

Schema siguranțelor și releelor – Saab 9-2x

Se referă la vehiculele produse în anii:

2005, 2006.

Pentru Brichetă (prize de alimentare) în Saab 9-2x este responsabilă siguranța nr. 4 din cutia de siguranțe a bordului.

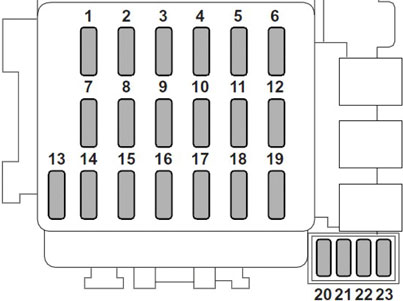

Siguranțele se află sub bord, pe partea șoferului.

Număr	Amperi [A]	Descriere
Număr	Amperi [A]	Descriere
1	15A	Ventilator încălzitor
2	15A	Ventilator încălzitor
3	15A	Încuietori uși electrice; Acces la distanță fără cheie
4	20A	Brichetă; Oglinzi retrovizoare electrice
5	10 A	Lumină spate; Lumini de parcare
6	15A	Sistem airbag SRS
7	15A	Proiectoare de ceață
8	20A	Electrovalvă ABS
9	15A	Radio
10	–	–
11	15A	Sistem aprindere motor; sistem airbag SRS; modul control cutie automată

Număr	Amperi [A]	Descriere
12	10 A	Reglarea luminozității iluminării
13	10 A	Bord instrumente; Lampă SRS
14	10 A	Ștergător și spălător lunetă
15	30A	Ștergător și spălător parbriz
16	20A	Lumină de stop
17	15A	Climatizare
18	15A	Lumină de rezervă; Pilot automat
19	20A	Încălzire oglinzi
20	–	–
21	15A	Bobine de aprindere (doar modele fără turbocompresor)
22	10 A	Aprindere ABS
23	20A	Încălzire scaun

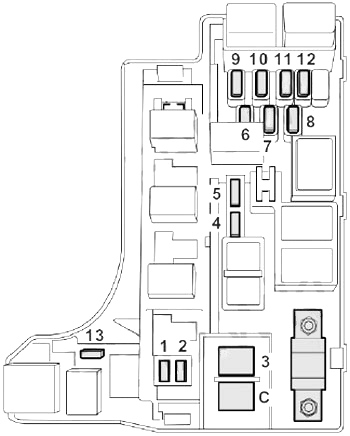

Număr	Amperi [A]	Descriere
A		Prize FWD (modele AT cu excepția Turbo)
b		Siguranță principală
C		Senzor motor (modele fără turbocompresor)
1	20A	Ventilator radiator (principal)
2	20A	Ventilator radiator (suplimentar)
3	30A	Motor Sistem antiblocare roți (ABS)
4	20A	Dezghețător lunetă
5	15A	Semnalizator de pericol; Claxon
6	15A	Aprinde luminile de semnalizare
7	10 A	Modul control automat transmisie
8	10 A	Alternator
9	15A	Far (partea dreaptă)
10	15A	Far (partea stângă)
11	20A	Comutator iluminare
12	20A	Ceas; Lumină interior
13	10 A	Electrovalvă aer combinată secundară (doar modele Turbo)
