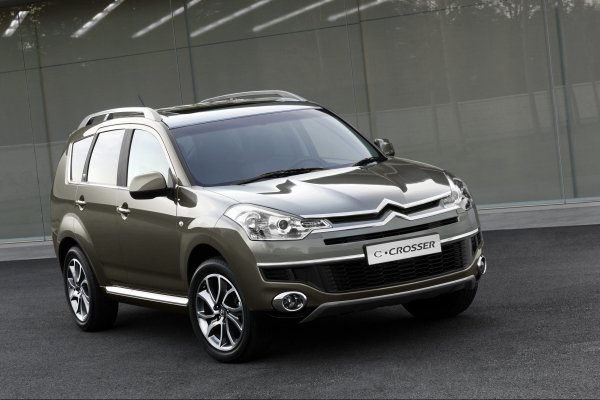

Citroen C-CROSSER (2007-2012) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Citroën C-Crosser 2007‑2012, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Citroen C-CROSSER (2007-2012) – schema cutiei de siguranțe
Anul producției: 2007, 2008, 2009, 2010, 2011, 2012.
Siguranță brichetă (priză de alimentare) în Citroën C-CROSSER (2007-2012) este siguranța 19 în cutia de siguranțe.
Cutia de siguranțe în habitaclu
Cutia de siguranțe se află în partea inferioară a bordului, în spatele compartimentului pentru obiecte.
| Siguranță | Amperi [A] | Descriere |
| 1 | 30 | Încălzire |
| 2 | 15 | Lumini de frână, a treia lumină de stop, interfață a sistemelor integrate |
| 3 | 10 | Faruri spate proiectoare de ceață |
| 4 | 30 | Ștergător/Ștergătoare parbriz și spălător parbriz |
| 5 | 10 | Priză diagnostic |
| 6 | 20 | Încuietori centralizate, oglinzi exterioare |
| 7 | 15 | Sistem audio, telematică, display multifuncțional, handsfree, cititor DVD spate |
| 8 | 7,5 | Cheie cu telecomandă, modul control climatizare, bord, bară control, comenzi pe volan |
| 9 | 15 | Display multifuncțional, bord. |
| 10 | 15 | Interfață sistem integrat |
| 11 | 15 | Ștergător spate |
| 12 | 7,5 | Bord, modul control tracțiune integrală, panou climatizare, modul control Sistem antiblocare roți (ABS), display multifuncțional, reglare automată faruri, scaune încălzite, modul control sistem airbag, senzor unghi de direcție, trapă, dezghețare lunetă spate, telecomandă. |
| 13 | – | Neutilizat |
| 14 | 10 | Aprindere |
| 15 | 20 | Trapă |
| 16 | 10 | Oglinzi exterioare, instalație audio, telematică, cititor DVD spate |
| 17 | 10 | Unitate control tracțiune integrală |
| 18 | 7,5 | Lumini marșarier, unitate control parcare asistată, cameră marșarier, unitate control sistem airbag |
| 19 | 15 | Priză accesoriu |
| 20 | 30 | Control electric geamuri |
| 21 | 30 | Dezghețare lunetă spate |
| 22 | 7,5 | Oglinzi exterioare încălzite |
| 23 | – | Neutilizat |
| 24 | 25 | Scaun electric partea șoferului, iluminare compartiment picioare, deblocare banchetă spate |
| 25 | 30 | Scaune încălzite |
Cutia de siguranțe în compartiment motor
Cutia de siguranțe se află în compartiment motor lângă baterie (partea stângă).
| Siguranță | Amperi [A] | Descriere |
| 1 | 15 | Faruri anteriore proiectoare de ceață |
| 2 | 7 | Unitate control motor 16V de 2,4 litri |
| 3 | 20 | Unitate control cutie automată CVT, releu control cutie automată CVT |
| 4 | 10 | Claxon |
| 5 | 7,5 | Alternator 2,4 litri 16 V. |
| 6 | 20 | Spălător faruri |
| 7 | 10 | Climatizare |
| 8 | 15 | Unitate control motor 16V de 2,4 litri |
| 9 | – | Gol |
| 10 | 15 | Dezghețare, ștergător parbriz |
| 11 | – | Gol |
| 12 | – | Gol |
| 13 | – | Gol |
| 14 | 10 | Far de întâlnire stânga |
| 15 | 10 | Far de întâlnire dreapta |
| 16 | 20 | Far de drum stânga (xenon). |
| 17 | 20 | Far de drum dreapta (xenon) |
| 18 | 10 | Faruri de întâlnire stânga, reglaj manual și automat al farurilor |
| 19 | 10 | Faruri de întâlnire dreapta |
| 20 | – | Gol |
| 21 | 10 | Bobine de aprindere |
| 22 | 20 | Modul control motor, senzor de prezență apă în motorină, pompă injectoare (Diesel), senzor debit aer, senzori prezență apă, sondă lambda, senzor poziție arbore cu came, electrovalvă de evacuare, senzor viteză vehicul, electrovalvă variație distribuție (VTC), solenoid supapă EGR |
| 23 | 15 | Pompă combustibil, indicator nivel combustibil |
| 24 | 30 | Demaror |
| 25 | – | Gol |
| 26 | 40 | Modul control Sistem antiblocare roți (ABS), modul control ASC. |
| 27 | 30 | Modul control Sistem antiblocare roți (ABS), modul control ASC. |
| 28 | 30 | Ventilator răcire condensator |
| 29 | 40 | Ventilator răcire radiator |
| 30 | 30 | Cutia de siguranțe în habitaclu |
| 31 | 30 | Amplificator audio |
| 32 | 30 | Modul control motor Diesel |
Siguranțe de schimb
Siguranțele de schimb se află sub capacul cutiei de siguranțe din compartiment motor.
| Siguranță | Amperi [A] |
| 33 | 10 |
| 34 | 15 |
| 35 | 20 |
