Renault Captur I (2013-2019) – cutia de siguranțe
În acest articol vei găsi diagramele cutiei de siguranțe a Renault Captur I (2013–2019), vei descoperi unde se află panourile de siguranțe în interiorul vehiculului și vei obține informații detaliate despre alocarea și dispunerea fiecărei siguranțe.
Schema siguranțelor și releelor – Renault Captur I
Se referă la vehiculele produse în anii:
2013, 2014, 2015, 2016.
Habitaclu
Cutia de siguranțe se află în spatele capacului bordului.
| Număr | Descriere |
|---|---|
| Număr | Descriere |
| 1 | Servodirecție;
Scaun față încălzit; Radio. |
| 2 | Injecție;
Lumini de zi. |
| 3 | Sistem airbag |
| 4 | Cutie automată |
| 5 | Faruri de întâlnire |
| 6 | Proiectoare de ceață față;
Lumini laterale; Faruri de drum. |
| 7 | Claxon |
| 8 | Far stânga de drum |
| 9 | Far dreapta de drum |
| 10 | Faruri, lumini de zi dreapta |
| 11 | Far de întâlnire stânga |
| 12 | Faruri stângi, faruri față stângi și drepte lumini de poziție;
Lumini de zi stângi. |
| 13 | Lumini de poziție dreapta;
Proiectoare de ceață față; Lumini de poziție spate stângi și drepte. |
| 14 | Ștergător spate |
| 15 | Servodirecție |
| 16 | Reglare fascicul faruri;
Injecție. |
| 17 | Lumini de zi;
Lumină de stop. |
| 18 | Reglare fascicul faruri;
Lumină de stop. |
| 19 | Oglinzi exterioare |
| Număr | Descriere |
|---|---|
| 20 | Sistem antiblocare roți (ABS), ESP |
| 21 | Iluminare interioară |
| 22 | Buton aprindere/oprire vehicul |
| 23 | Radio |
| 24 | ECU habitaclu |
| 25 | ECU habitaclu |
| 26 | Semnalizator |
| 27 | Închidere centralizată a elementelor rabatabile |
| 28 | Gestionare energie UCE |
| 29 | Gestionare energie UCE |
| 30 | Alarmă |
| 31 | Panou instrumente |
| 32 | Brichetă |
| 33 | Proiectoare de ceață spate |
| 34 | Încălzire scaune față |
| 35 | Dezghețare lunetă spate |
| 36 | Cârlig remorcă |
| 37 | Ștergător parbriz față |
| 38 | Gol |
| 39 | Ștergător parbriz față |
Motor
Poziția cutiei de siguranțe în compartimentul motor este arătată în schemă.
Descriere
| Ef1 | 7,5A ECM;
Senzor de curent al bateriei. |
| Ef2 | rezervă |
| Ef3 | Unitate de control stabilitate Sistem antiblocare roți (ABS)/ESP 25A |
| Ef4 | 40A Lunetă încălzită;
Oglinzi exterioare încălzite; Circuitele siguranțelor F38 și F47 |
| Ef5 | 70A Cutia de siguranțe și relee în habitaclu;
Circuitele siguranțelor F5 / F23 / F24 / F25 / F26 / F27 / F42 / F44. |
| Ef6 | 80A Cutia de siguranțe și relee în habitaclu |
| Ef7 | Unitate de control stabilitate Sistem antiblocare roți (ABS)/ESP 50A |
| Ef8 | rezervă |
| Ef9 | 80A încălzitor auxiliar * 1 |
| Ef10 | 40A Lunetă față încălzită, partea dreaptă * 1 |
| Ef11 | 40A Lunetă față încălzită, partea stângă * 1 |
| Ef12 | 30A Demaror * 3 |
| Ef12 | 15A Unitate de control cutie automată * 2 |
| Ef13 | 15A Unitate de control cutie automată * 3 |
| Ef13 | Demaror 30A * 2 |
| Ef14 | 25A Gestionare electronică a motorului;
Pompă combustibil. |
| Ef15 | 15A Releu de cuplare compresor climatizare;
Ambreiaj compresor climatizare. |
| Ef16 | 50A Ventilator electric răcire |
| Ef17 | 40A Ventilator răcire lichid pentru cutie automată * 3 |
| Ef18 | 80A Pompă electrică servodirecție |
| Ef19 | rezervă |
| Ef20 | rezervă |
| Ef21 | rezervă |
| Ef22 | rezervă |
| Ef23 | 15A Sistem gestionare motor |
| Ef24 | rezervă |
| Ef25 | rezervă |
| Ef26 | rezervă |
* 1 – În funcție de configurație, * 2 – cu motor 1,6, * 3 – cu motor 2,0.
Releu
| Er1 | 20A Releu demaror |
| Er1 | 20A Releu lumini marșarier |
| Er2 | Releu sirenă alarmă 20A |
| Er3 | 20/35A Releu demaror/releu ventilator răcire |
| Er4 | 35A Releu principal sistem de gestionare motor |
| Er5 | Releu de cuplare electromagnetic compresor climatizare 20A |
| Er6 | 20A releu pompă combustibil |
Schema cutiei de siguranțe și relee – Renault Captur I
Se referă la vehiculele produse în anii:
2017.

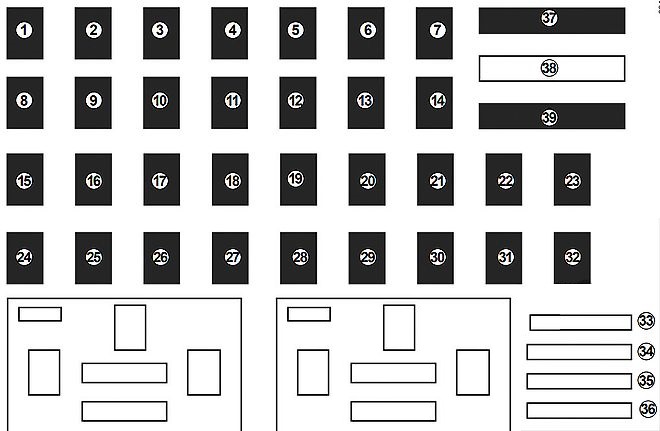

Habitaclu
Cutia de siguranțe se află în spatele capacului bordului.
| Număr | Descriere |
|---|---|
| Număr | Descriere |
| 1 | Servosterzo;
Încălzirea scaunelor față; Radio. |
| 2 | Injecție;
Lumini de zi. |
| 3 | Sistem airbag |
| 4 | Cutie automată |
| 5 | Faruri de întâlnire |
| 6 | Proiectoare de ceață față;
Lumini laterale; Faruri de drum. |
| 7 | Claxon |
| 8 | Ștergător lunetă spate |
| 9 | Far faruri de drum partea dreaptă |
| 10 | Far de întâlnire drept;
Far zi drept. |
| 11 | Far de întâlnire stâng |
| 12 | Lumini laterale stângi;
Lumini laterale față dreapta și stânga; Lumină de zi stânga. |
| 13 | Lumini pe partea dreaptă;
Proiectoare de ceață față; Lumini spate dreapta și stânga. |
| 14 | Ștergător lunetă spate |
| 15 | Închidere centralizată a elementelor rabatabile |
| 16 | Reglaj electric al fasciculului farurilor;
Injecție. |
| 17 | Lumini de zi;
Lumini de frână. |
| 18 | Reglaj electric al fasciculului farurilor;
Lumini de frână. |
| 19 | Oglinzi exterioare |
| Număr | Descriere |
|---|---|
| 20 | Sistem antiblocare roți (ABS);
ESP. |
| 21 | Iluminare interioară |
| 22 | Buton pornire/oprire vehicul |
| 23 | Radio |
| 24 | ECU habitaclu |
| 25 | ECU habitaclu |
| 26 | Semnalizatoare |
| 27 | Închidere centralizată a elementelor deschizătoare |
| 28 | Încălzire scaune față;
Încălzire suplimentară; Radio; Lumini de zi; Lumini de stop; Lumini de marșarier; Reglaj faruri față; Comutator reglaj intensitate; Pompă spălător parbriz; Ștergător parbriz; Buton pornire/oprire pilot automat/limitator viteză; Reglaj distanță oprire; Avertizare centură de siguranță; Oglindă retrovizoare interioară; Servodirecție; Pornire; Pompă combustibil; Injecție; Cutie automată – Control reguli schimbare; ECU habitaclu; Airbag; Gestionare energie. |
| 29 | Brichetă în primul rând;
La accesoriu; ECU în habitaclu; Radio. |
| 30 | Alarmă |
| 31 | Panou instrumente |
| 32 | Brichetă |
| 33 | Proiectoare de ceață spate |
| 34 | Încălzire scaune față |
| 35 | Dezghețare lunetă spate |
| 36 | Cârlig remorcă |
| 37 | Ștergător parbriz |
| 38 | Poziție gol |
| 39 | Ștergător parbriz |
Motor
Poziția cutiei de siguranțe în compartimentul motor este arătată în schema.
Descriere
| Ef1 | 7,5A ECM;
Senzor curent baterie. |
| Ef2 | rezervă |
| Ef3 | Unitate control stabilitate Sistem antiblocare roți (ABS)/ESP 25A |
| Ef4 | 40A Geamuri încălzite spate;
Oglinzi exterioare încălzite; Circuitele siguranțelor F38 și F47 |
| Ef5 | 70A Cutia de siguranțe și relee în habitaclu;
Circuitele siguranțelor F5 / F23 / F24 / F25 / F26 / F27 / F42 / F44. |
| Ef6 | 80A Cutia de siguranțe și relee în habitaclu |
| Ef7 | Unitate control stabilitate Sistem antiblocare roți (ABS)/ESP 50A |
| Ef8 | rezervă |
| Ef9 | 80A încălzitor auxiliar * 1 |
| Ef10 | 40A Geamuri încălzite față, partea dreaptă * 1 |
| Ef11 | 40A Geamuri încălzite față, partea stângă * 1 |
| Ef12 | 30A Demaror * 3 |
| Ef12 | 15A Controler cutie automată * 2 |
| Ef13 | 15A Controler cutie automată * 3 |
| Ef13 | Aprindere 30A * 2 |
| Ef14 | 25A Gestionare electronică a motorului;
Pompă combustibil. |
| Ef15 | 15A releu de cuplare al compresorului de climatizare;
Cuplare compresor climatizare. |
| Ef16 | 50A Ventilator electric răcire |
| Ef17 | 40A Ventilator răcire lichid pentru cutie automată * 3 |
| Ef18 | 80A Pompă electrică servodirecție |
| Ef19 | rezervă |
| Ef20 | rezervă |
| Ef21 | rezervă |
| Ef22 | rezervă |
| Ef23 | 15A Sistem gestionare motor |
| Ef24 | rezervă |
| Ef25 | rezervă |
| Ef26 | rezervă |
* 1 – În funcție de configurație, * 2 – cu motor 1,6, * 3 – cu motor 2,0.
Releu
| Er1 | 20A Releu demaror |
| Er1 | 20A Releu lumină marșarier |
| Er2 | Releu sirenă alarmă 20A |
| Er3 | 20/35A Releu demaror/releu ventilator răcire |
| Er4 | 35A Releu principal sistem gestionare motor |
| Er5 | Releu cuplare electromagnetică compresor climatizare 20A |
| Er6 | 20A releu pompă combustibil |
Schema cutiei de siguranțe și releelor – Renault Captur I
Se referă la vehiculele produse în anii:
2018, 2019.

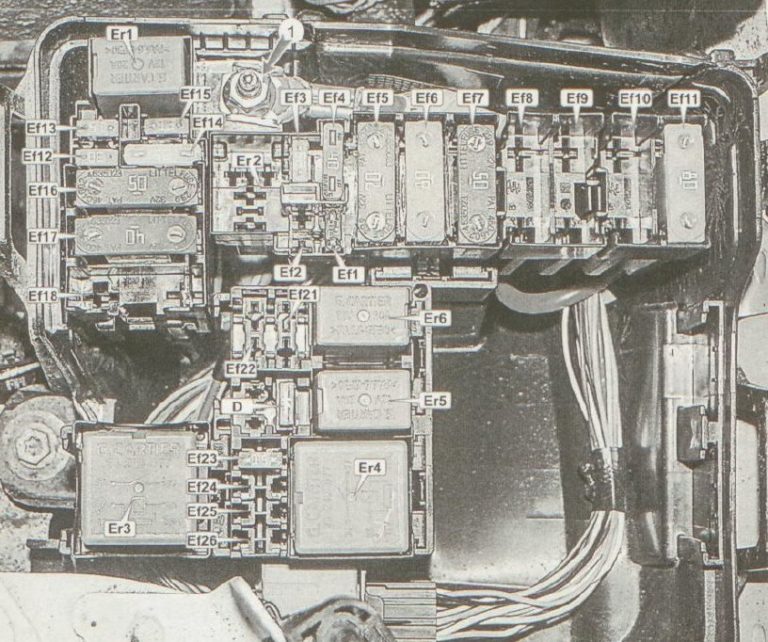

Compartiment motor
Poziția cutiei de siguranțe în compartimentul motor este arătată în schema.
Descriere
| Ef1 | 7,5A ECM;
Senzor curent baterie. |
| Ef2 | rezervă |
| Ef3 | Unitate control stabilitate Sistem antiblocare roți (ABS)/ESP 25A |
| Ef4 | 40A Geamuri spate încălzite;
Oglinzi exterioare încălzite; Circuite siguranțe F38 și F47 |
| Ef5 | 70A Cutia de siguranțe și relee în compartiment pasager;
Circuite siguranțe F5 / F23 / F24 / F25 / F26 / F27 / F42 / F44. |
| Ef6 | 80A Cutia de siguranțe și relee în compartiment pasager |
| Ef7 | Unitate control stabilitate Sistem antiblocare roți (ABS)/ESP 50A |
| Ef8 | rezervă |
| Ef9 | 80A Încălzitor auxiliar * 1 |
| Ef10 | 40A Geamuri față încălzite, partea dreaptă * 1 |
| Ef11 | 40A Geamuri față încălzite, partea stângă * 1 |
| Ef12 | 30A Demaror * 3 |
| Ef12 | 15A Modul control cutie automată * 2 |
| Ef13 | 15A Modul control cutie automată * 3 |
| Ef13 | Aprindere 30A * 2 |
| Ef14 | 25A Gestionare electronică a motorului;
Pompă combustibil. |
| Ef15 | 15A Releu ambreiaj compresor climatizare;
Ambreiaj compresor climatizare. |
| Ef16 | 50A Ventilator electric răcire |
| Ef17 | 40A Ventilator răcire lichid pentru cutie automată * 3 |
| Ef18 | 80A Pompă electrică asistență direcție |
| Ef19 | rezervă |
| Ef20 | rezervă |
| Ef21 | rezervă |
| Ef22 | rezervă |
| Ef23 | 15A Sistem gestionare motor |
| Ef24 | rezervă |
| Ef25 | rezervă |
| Ef26 | rezervă |
* 1 – În funcție de configurație, * 2 – cu motor 1,6, * 3 – cu motor 2,0.
Releu
| Er1 | 20A Releu de demaror |
| Er1 | 20A Releu lumină marșarier |
| Er2 | Releu sirenă alarmă 20A |
| Er3 | 20/35A Releu demaror/releu ventilator răcire |
| Er4 | 35A Releu principal sistem gestionare motor |
| Er5 | Releu ambreiaj electromagnetic compresor climatizare 20A |
| Er6 | 20A Releu pompă combustibil |
Compartiment pasageri
Cutia de siguranțe se află în spatele capacului bordului.
| Număr | Descriere |
|---|---|
| Număr | Descriere |
| 1 | Radio;
Scaun încălzit; Asistență direcție. |
| 2 | Injecție;
Unitatea compartimentului pasagerului. |
| 3 | Sistem airbag;
Bloc electric coloana de direcție. |
| 4 | Cutie automată;
Controlul modurilor de schimbare a vitezelor. |
| 5 | Faruri de întâlnire |
| 6 | Prize accesorii spate |
| 7 | Claxon |
| 8 | Nefolosit |
| 9 | Nefolosit |
| 10 | Lumină de zi dreapta;
Lumină de zi față dreapta; Far dreapta; Far stânga; Lumină spate stânga. |
| 11 | Prize accesorii spate;
Climatizare automată. |
| 12 | Lumini de poziție stânga;
Lumini de poziție față dreapta și stânga; Lumină de zi stânga; Far de întâlnire stânga și lumină de zi dreapta; Lumină spate dreapta; Far dreapta. |
| 13 | Lumini de poziție dreapta;
Proiectoare de ceață față; Lumini laterale spate dreapta și stânga. |
| 14 | Ștergător lunetă |
| 15 | Asistență direcție |
| 16 | Reglaj electric al fasciculului de faruri;
Control încălzire scaune; Cutie automată; Geam încălzit; Încălzire suplimentară; Buton pornire/oprire cruise control/limitator viteză; Modul avertizare centuri; Oglindă retrovizoare interioară; Radio. |
| 17 | Încălzire suplimentară;
Buton pornire/oprire cruise control/limitator viteză; Oglindă retrovizoare interioară. |
| 18 | Lumină de stop |
| 19 | Oglinzi retrovizoare exterioare |
| Număr | Descriere |
|---|---|
| 20 | Sistem antiblocare roți (ABS);
ESC; Comutator frână. |
| 21 | Iluminare interioară;
Geamuri electrice; Climatizare; Senzor temperatură în compartimentul pasagerilor. |
| 22 | Buton Start/Stop al vehiculului;
Senzor ploaie și lumină; Senzor unghi volan; Control mod condus. |
| 23 | Radio;
Priză diagnostic. |
| 24 | ECU compartiment pasageri |
| 25 | ECU compartiment pasageri |
| 26 | Semnalizator |
| 27 | Închidere centralizată a elementelor rabatabile |
| 28 | Acces fără chei |
| 29 | Brichetă în primul rând;
Priză accesorii; Unitate compartiment pasageri; Radio. |
| 30 | Alarmă;
Iluminare. |
| 31 | Panou instrumente |
| 32 | Brichetă |
| 33 | Gol |
| 34 | Încălzire scaune față |
| 35 | Dezgheț lunetă;
Oglindă retrovizoare interioară. |
| 36 | Cârlig remorcă |
| 37 | Ștergător parbriz |
| 38 | Gol |
| 39 | Neutilizat |
