În acest articol, vei găsi diagramele cutiei de siguranțe a Citroën Nemo 2008‑2015, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța alocarea fiecărei siguranțe (layout-ul siguranțelor).
Citroën Nemo (2008-2009) – schema bloc siguranțe Anul producției: 2007, 2008.
Siguranță brichetă (priză de alimentare) în Citroën Nemo (2008-2009) este siguranța F85 în blocul siguranțe din compartiment motor.
Citroen Nemo – schema siguranțe – bord
Siguranțe
[A]
Descriere
F12
7,5 A
Alimentarea farului drept
F13
7,5 A
Alimentarea farului stâng – reglarea înălțimii proiectoarelor
F31
5 A
Comutator alimentare modul motor
F32
7,5 A
Lumina față – lumină de bun venit față – lumină de bun venit spate
F36
10 A
Sistem audio – pregătire pentru telefon mobil – panou control climatizare – priză diag EODB
F37
5 A
Lumină de frână – bord
F38
20 A
Blocat uși
F43
15 A
Pompă ștergător
F47
20 A
Alimentarea motorului geamului șoferului
F48
20 A
Alimentarea motorului electric al geamului pasagerului
F49
5 A
Modul asistență parcare – comutator lumini spate – oglinzi exterioare electrice
F50
7,5 A
Modul control sistem airbag
F51
5 A
Activare pedală frână – activare pedală ambreiaj
F53
5 A
Bord – lumini spate proiectoare ceață
Citroen Nemo – schema siguranțe – compartiment motor
Siguranțe
[A]
Descriere
F01
60 A
Modul control
F03
20 A
Alimentare demaror
F04
40 A
Alimentare pompă bloc hidraulic Sistem antiblocare roți (ABS)
F06
30 A
Control grup ventilator o viteză
F07
40 A
Control grup ventilator viteză mare
F08
30 A
Pompă climatizare
F10
10 A
Claxon
F11
10 A
Alimentare secundară pentru sistem control motor
F14
15 A
Faruri de întâlnire
F 16
7,5 A
Modul motor – unitate control electronică cutie
F17
15 A
Alimentare bobine de aprindere, injectoare, unitate control centrală motor
F18
7,5 A
Modul control motor (1.4 HDi)
F19
7,5 A
Compresor climatizare
F20
30 A
Alimentare lunetă încălzită, încălzitoare electrice pentru îndepărtarea gheții de pe oglinzile exterioare
F21
15 A
Control motor 1.4 benzină, bobină releu T09 (HDi)
F22
20 A
Modul motor (1.4 HDi), pompă combustibil
F23
20 A
Alimentare electrovalve bloc hidraulic ABS
F24
7,5 A
Sistem antiblocare roți (ABS)
F30
15 A
Proiectoare de ceață
F81
60 A
Modul încălzire
F82
30 A
Pompă sistem cutie automată – alimentare sistem cutie automată
F84
10 A
Unitate control electronic sistem cutie și electrovalve
F85
30 A
Priză accesorii brichetă -12 V.
F87
7,5 A
Lumini marșarier – senzor prezență apă în motorină
Anul producției: 2010, 2011, 2012, 2013, 2014, 2015.
Siguranță brichetă (priză de alimentare) în Citroën Nemo (2010-2015) este siguranța F94 în cutia de siguranțe.

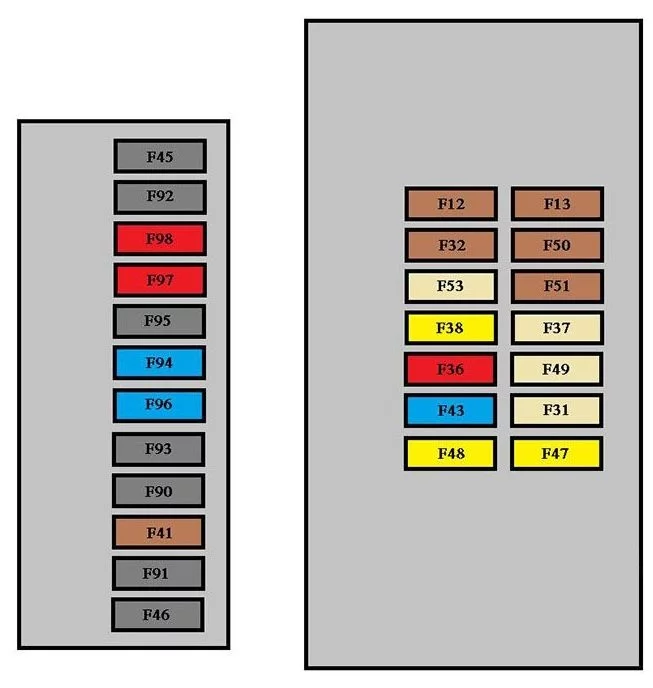

Citroen Nemo – schema dei fusibili – cruscotto
Nr Amp [A] Descriere
F12
7,5 A
Alimentare far dreapta
F13
7,5 A
Alimentare far stânga; Reglator înălțime far.
F31
5 A
Comutator alimentare modul motor
F32
7,5 A
Far față; Lumină interioară față; Lumină interioară spate.
F36
10 A
Sistem audio; Pregătire pentru telefon mobil; Panou control climatizare; Priză diagnoză EODB.
F37
5 A
Lumină de stop; Bord.
F38
20 A
Încuietori uși
F43
15 A
Pompă ștergătoare parbriz
F47
20 A
Alimentare motor geam partea șoferului
F48
20 A
Alimentare motor electric ridicare geam partea pasagerului.
F49
5 A
Modul control senzori parcare; Comutator lumină spate; Oglinzi retrovizoare electrice; Modul control alarmă volumetrică.
F50
7,5 A
Modul control sistem airbag
F51
7,5 A
Comutator pedală frână; Comutator pedală ambreiaj; Control oglinzi laterale; Sistem Bluetooth central.
F53
5 A
Bord; Proiectoare de ceață spate.
F41
7,5 A
Dezghețare oglinzi exterioare
F94
15 A
Brichetă
F96
15 A
Priză accesorii 12 V.
F97
10 A
Scaun încălzit partea șoferului.
F98
10 A
Scaun încălzit partea pasagerului.

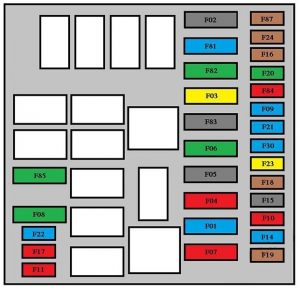

Citroen Nemo – schema siguranțe – compartiment motor
Nr Amp [A] Descriere
F01
60 A
Modul control
F02
40 A
Ventilator compartiment pasageri.
F03
20 A
Alimentare demaror
F04
40 A
Alimentare pompă bloc hidraulic Sistem antiblocare roți (ABS)
F06
30 A
Control ventilator răcire viteză unică.
F07
40 A
Control ventilator răcire viteză mare.
F08
30 A
Compresor aer condiționat
F09
15 A
Cabluri pentru cârlig remorcă.
F10
10 A
Claxon
F11
10 A
Alimentare suplimentară sarcină sistem control motor
F14
15 A
Faruri de întâlnire
F15
15 A
Priză accesorii 12 V.
F 16
7,5 A
Modul control motor – cutie electronică și releu manetă cutie – T20
F17
15 A
Alimentare bobina de aprindere; Injectoare; Modul control motor (1.3 HDi).
F18
7,5 A
Modul control motor (1,3 HDi); Bobină releu T09.
F19
7,5 A
Compresor aer condiționat
F20
30 A
Alimentare lunetă încălzită; Elemente încălzitoare electrice ale oglinzilor laterale.
F21
15 A
Pompă combustibil (benzină 1.4 și 1.3 HDi)
F22
20 A
Modul control motor (1.3 HDi)
F23
20 A
Alimentare electrovalve blocuri hidraulice ABS.
F24
7,5 A
Sistem antiblocare roți (ABS)
F30
15 A
Proiectoare de ceață
F81
60 A
Modul încălzire preîncălzire (1,3 HDi)
F82
30 A
Pompă electronică cutie automată; Alimentare cutie electronică.
F84
10 A
Modul control electronic cutie și electrovalve.
F85
30 A
Brichetă; Priză accesorii 12 V.
F87
7,5 A
Faruri marșarier; Senzor prezență apă în motorină; Senzor debit aer; Bobine relee T02, T05, T14, T17 și T19 (pe lângă 1,3 HDi)
F87
5 A
Faruri marșarier; Senzor prezență apă în motorină; Senzor debit aer; Bobine relee T02, T05, T14, T17 și T19; Senzor stare încărcare baterie (pe lângă 1,3 HDi).
