Citroën C4 Picasso II (2016-2018) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Citroën C4 Picasso II 2016‑2018, vei obține informații despre poziția panourilor de siguranțe din interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Schema siguranțelor și releelor – Citroën C4 Picasso II
Se referă la vehiculele produse în anii:
2016, 2017, 2018.
Configurații:
Tipul instalației electrice a vehiculului depinde de nivelul său de echipare. Pentru a identifica tipul instalației electrice din vehicul, deschide compartiment motor: prezența unei cutii de siguranțe suplimentare în fața bateriei indică faptul că este de tipul 2. Instalația electrică de tip 1 nu are siguranțe în fața bateriei.
Cutii de siguranțe pe bord
Vehicule cu volan pe partea șoferului: cutia de siguranțe se află în bordul inferior (pe partea șoferului).
Dezlipiți capacul trăgând în colțul din dreapta sus, apoi spre stânga, dezlipiți complet capacul, trăgând cu grijă în direcția indicată de săgeată.
Vehicule cu volan pe partea pasagerului:
Deschideți compartimentul portbagaj, dezlipiți capacul trăgând din partea superioară stângă și apoi din cea dreaptă, dezlipiți complet capacul, trăgând cu grijă în direcția indicată de săgeată.

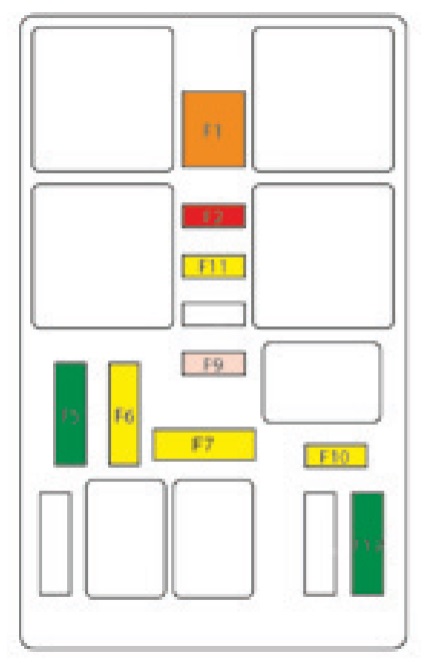

Cutia de siguranțe a bordului 1
| Număr | Amperi [A] | Descriere |
|---|---|---|
| F1 | 40 A | Geam spate încălzit |
| F2 | 20 A | Oglinzi retrovizoare electrice. |
| F5 | 30 A | Perdea panoramică pentru trapă |
| F6 | 20 A | Priză 12 V; Multimedia spate. |
| F7 | 20 A | Priză 230 V. |
| F9 | 25 A | Scaune încălzite. |
| F10 | 20 A | Modul interfață remorcă. |
| F11 | 20 A | Ventilator climatizare. |
| F12 | 30 A | Motoare electrice pentru geamuri. |

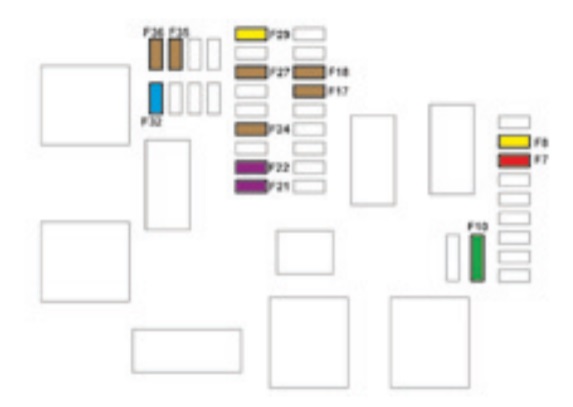

Cutia de siguranțe a bordului 2
| Număr | Amperi [A] | Descriere |
|---|---|---|
| F7 | 10 A | Presă de pornire 12 V; Multimedia spate. |
| F8 | 20 A | Ștergător spate. |
| F10 | 30 A | Încuietori. |
| F17 | 5 A | Bord. |
| F18 | 5 A | Cutie automată. |
| F21 | 3 A | Buton START/STOP. |
| F22 | 3 A | Senzor de ploaie și luminozitate; Cameră pe parbriz. |
| F24 | 5 A | Senzori de parcare; Asistență vizuală panoramică. |
| F27 | 5 A | Cutie automată. |
| F29 | 20 A | Sisteme audio și telematice. |
| F32 | 15 A | Prize 12 V. |
| F35 | 5 A | Reglarea înălțimii farurilor față; Lunetă încălzită;
Radar. |
| F36 | 5 A | Iluminare interioară: compartiment port-objete, compartiment central, lumini de lectură, lumini tavan. |

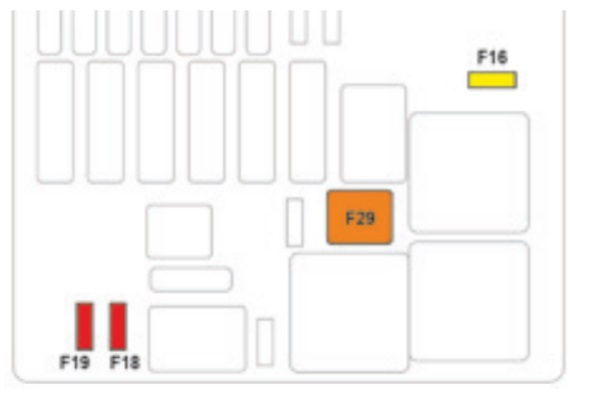

Compartiment motor
| Număr | Amperi [A] | Descriere |
|---|---|---|
| F 16 | 20 A | Spălător faruri. |
| F18 | 10 A | Faruri de întâlnire dreapta. |
| F19 | 10 A | Faruri de întâlnire stânga. |
| F29 | 40 A | Ștergător/Ștergătoare parbriz. |
