Citroen C5 II (2007-2016) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Citroën C5 II 2007‑2016, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Citroen C5 II (2007) – schema cutiei de siguranțe
Anul producției: 2007.
Siguranță brichetă (priză de alimentare) în Citroën C5 II (2007) este siguranța F9 în cutia de siguranțe (cutia C).
Sunt două cutii de siguranțe, una sub bord și una sub compartiment motor.
Cutia de siguranțe sub bord
Pentru a accesa siguranțele de sub bord, deschide compartimentul pentru obiecte și apoi îndepărtează capacul compartimentului.
Cutia de siguranțe sub bord (cutia A)
| Nr | Amperaggi [A] | Descriere |
| G29 | – | – |
| G30 | 5 | Oglinzi retrovizoare încălzite |
| G31 | 5 | Senzor de ploaie și luminozitate |
| G32 | 5 | Lumini de avertizare centură de siguranță neînchisă. |
| G33 | 5 | Oglinzi retrovizoare electrocromice |
| G34 | 20 | Trapă |
| G35 | 5 | Iluminarea ușii partea pasagerului;
Reglaj oglindă retrovizoare partea pasagerului. |
| G36 | – | – |
| G37 | 25 | Scaun față încălzit. |
| G38 | 25 | Scaun electric partea șoferului |
| G39 | 40 | Scaun electric partea pasagerului;
Amplificator HIFI |
| G40 | 3 | Alimentare modul releu remorcă |
Siguranțe bord (cutia B)
| Nr | Amperi [A] | Descriere |
| G36 | 15 | Cutie automată cu 6 trepte |
| 5 | Cutie automată cu 4 trepte | |
| G37 | 10 | Lumini de zi;
Priză diagnosticare. |
| G38 | 3 | ESP |
| G39 | 10 | Suspensie hidraulică |
| G40 | 3 | Comutator STOP |
Siguranțe bord (cutia C)
| Nr | Amperaggi [A] | Descriere |
| F3 | 5 | Sistem airbag |
| F4 | 10 | Transmisie automată;
Încălzitor suplimentar (Diesel); Oglinzi retrovizoare electrocromatice. |
| F5 | 30 | Parbriz;
Trapă; Iluminare ușă partea pasagerului; Reglaj oglindă retrovizoare partea pasagerului. |
| F6 | 30 | Geam spate |
| F7 | 5 | Iluminare oglindă cosmetică;
Iluminare compartiment port-objete; Lumini interioare. |
| F8 | 20 | Radio;
Schimbătoare CD; Elemente de control pe volan; Afișaj; Detectare presiune scăzută pneuri. |
| F9 | 30 | Brichetă;
Priză față 12V. |
| F10 | 15 | Alarmă;
Elemente de control pe volan, semnalizare și control ștergător parbriz. |
| F11 | 15 | Comutator antifurt curent redus |
| F12 | 15 | Scaun electric partea șoferului;
Bord; Martori centură de siguranță neînchisă; Elemente de control climatizare. |
| F13 | 5 | Modul releu motor;
Releu dezactivare pompă suspensie hidraulică; Alimentare ECU airbag. |
| F14 | 15 | Senzor ploaie și luminozitate;
Asistență parcare; Scaun electric partea pasagerului; Modul releu remorcă; Calculator amplificator HIFI; Sistem hands-free; Sistem avertizare părăsire bandă. |
| F17 | 40 | Geam spate încălzit;
Oglinzi retrovizoare exterioare încălzite. |
| FSH | BOCCHETTA | CUSTOMER PARK SHUNT |

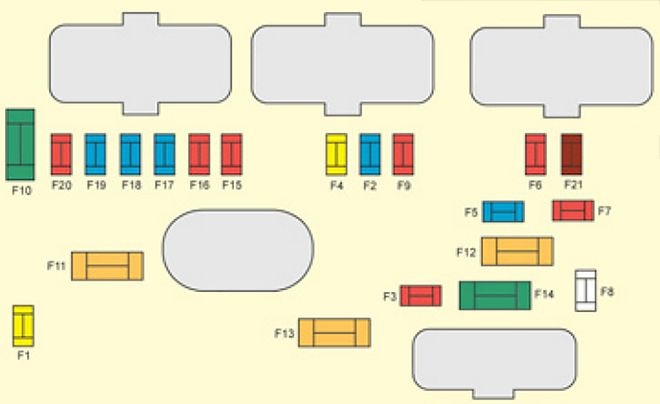

Cutia de siguranțe în compartiment motor
Pentru a accesa cutia de siguranțe în compartiment motor, desfiletează fiecare șurub cu 1/4 de tură.
| Nr | Amperi [A] | Descriere |
| F1 | 20 | Modul control motor |
| F2 | 15 | Claxon |
| F3 | 10 | Pompă lichid ștergător parbriz |
| F4 | 10 | Pompă spălător faruri |
| F5 | 15 | Demaror |
| F6 | 10 | Debitmetru aer;
Faruri direcționale; Priză diagnostic. |
| F7 | 10 | Blocare levier cutie automată;
Asistență direcție. |
| F8 | 25 | Demaror |
| F9 | 10 | Comutator ambreiaj;
Comutator STOP, |
| F10 | 30 | Demaror |
| F11 | 40 | Ventilator răcire climatizare |
| F12 | 30 | Ștergătoare parbriz |
| F13 | 40 | Alimentare BSI (aprindere pornită) |
| F14 | 30 | – |
| F15 | 10 | Faruri de întâlnire dreapta |
| F 16 | 10 | Faruri de întâlnire stânga |
| F17 | 15 | Faruri de drum dreapta |
| F18 | 15 | Faruri de drum stânga |
| F19 | 15 | Demaror |
| F20 | 10 | Demaror |
| F21 | 5 | Demaror |
Siguranțe pe baterie (toate motoarele în afară de V6 HDI)
Pentru a accesa cutia de siguranțe situată pe baterie, îndepărtează și scoate capacul.
| Nr | Amperaj [A] | Descriere |
| F6 | 25 | Priză spate 12V |
| F7 | 15 | Proiectoare de ceață |
| F8 | 20 | Arzător suplimentar (Diesel) |
| F9 | 30 | Frână electrică de parcare |
Citroen C5 II (2008-2017) – schema cutiei de siguranțe
Anul producției: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Siguranță brichetă (priză de alimentare) în Citroën C5 II este siguranța F9 în cutia de siguranțe (cutia C).
Doi cutii de siguranțe – una sub bord și una sub compartiment motor.
Cutia de siguranțe sub bord
Pentru a accesa siguranțele de sub bord, deschide sertarul și apoi îndepărtează capacul sertarului.
Cutia de siguranțe sub bord (cutia A)
| Nr | Amperaggi [A] | Descriere |
| G29 | – | Neutilizat |
| G30 | 5 | Oglinzi retrovizoare încălzite |
| G31 | 5 | Senzor de ploaie și luminozitate |
| G32 | 5 | Lumini de avertizare centură de siguranță neînchisă. |
| G33 | 5 | Oglinzi retrovizoare electrocromice |
| G34 | 20 | Trapă |
| G35 | 5 | Iluminare ușă partea pasagerului; Reglaj oglindă retrovizoare partea pasagerului. |
| G36 | 30 | Portbagaj electric (Tourer) |
| G37 | 25 | Scaun față încălzit |
| G38 | 25 | Scaun electric partea șoferului |
| G39 | 40 | Scaun electric partea pasagerului; Amplificator HIFI. |
| G40 | 3 | Alimentare modul releu remorcă |
Siguranțe bord (cutia B)
| Nr | Amperaj [A] | Descriere |
| G36 | 15 | Cutie automată cu 6 trepte |
| 5 | Cutie automată cu 4 trepte | |
| G37 | 10 | Lumini de zi; Priză diagnostic |
| G38 | 3 | ESP |
| G39 | 10 | Suspensie hidraulică |
| G40 | 3 | Comutator STOP |
Siguranțe bord (cutia C)
| Nr | Amperaj [A] | Descriere |
| F1 | 15 | Ștergător lunetă spate (Tourer) |
| F2 | 30 | Releu blocare și superblocare |
| F3 | 5 | Sistem airbag |
| F4 | 10 | Cutie automată; Încălzitor suplimentar (Diesel); Oglinzi retrovizoare electrocromatice. |
| F5 | 30 | Parbriz; Trapă; Iluminare ușă partea pasagerului; Reglare oglindă retrovizoare partea pasagerului. |
| F6 | 30 | Lunetă spate |
| F7 | 5 | Iluminare oglindă cosmetică; Iluminare torpedou; Lumini interioare. |
| F8 | 20 | Radio; Schimbător casete CD; Elemente de control pe volan; Display; Detectare lipsă presiune în pneuri. |
| F9 | 30 | Brichetă; Priză 12V față. |
| F10 | 15 | Alarmă; Elemente de control pe volan, semnalizare și control curățare ecran. |
| F11 | 15 | Comutator antifurt curent redus |
| F12 | 15 | Scaun electric partea șoferului; Bord; Indicatoare centură de siguranță neînchisă; Elemente de control climatizare. |
| F13 | 5 | Modul releu motor; Releu dezactivare pompă suspensie hidraulică; Alimentare ECU airbag. |
| F14 | 15 | Senzor ploaie și luminozitate; Asistență parcare; Scaun electric partea pasagerului; Modul releu remorcă; Controler amplificator HIFI; Sistem hands-free; Sistem avertizare părăsire bandă. |
| F15 | 30 | Releu blocare și superblocare |
| F17 | 40 | Geam spate încălzit; Oglinzi retrovizoare exterioare încălzite. |
| FSH | BOCCHETTA | SHUNT PARCARE CLIENT |
Cutia de siguranțe în compartiment motor
Pentru a accesa cutia de siguranțe în compartiment motor, desfiletează fiecare șurub cu 1/4 de tură.
| Nr | Amperi [A] | Descriere |
| F1 | 20 | Modul control motor |
| F2 | 15 | Claxon |
| F3 | 10 | Pompă lichid ștergător |
| F4 | 10 | Pompă spălător faruri |
| F5 | 15 | Demaror |
| F6 | 10 | Contor debit aer; Faruri direcționale; Priză diagnostic. |
| F7 | 10 | Blocare levier cutie automată; Servodirecție. |
| F8 | 25 | Demaror |
| F9 | 10 | Comutator ambreiaj; Comutator STOP |
| F10 | 30 | Demaror |
| F11 | 40 | Ventilator climatizare |
| F12 | 30 | Perii |
| F13 | 40 | Alimentare BSI (aprindere pornită) |
| F14 | 30 | – |
| F15 | 10 | Faruri de drum dreapta |
| F 16 | 10 | Faruri de drum stânga |
| F17 | 15 | Faruri de întâlnire dreapta |
| F18 | 15 | Faruri de întâlnire stânga |
| F19 | 15 | Demaror |
| F20 | 10 | Demaror |
| F21 | 5 | Demaror |
Siguranțe pe baterie (toate motoarele cu excepția V6 HDI)
Pentru a accesa cutia de siguranțe situată pe baterie, îndepărtează și scoate capacul.
| Nr | Amp [A] | Descriere |
| F6 | 25 | Priză spate 12V (putere maximă: 100W). |
| F7 | 15 | Proiectoare de ceață |
| F8 | 20 | Arzător suplimentar (Diesel) |
| F9 | 30 | Frână electrică de parcare |
