BMW Serie 7 F01 e F02 (2009-2016) – cutia de siguranțe

În acest articol, vei găsi diagramele cutiei de siguranțe a BMW Seria 7 (F01 și F02) 2009‑2016, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).

BMW Seria 7 F01/F02 (2009-2016) – schema siguranțelor

Anul producției: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016

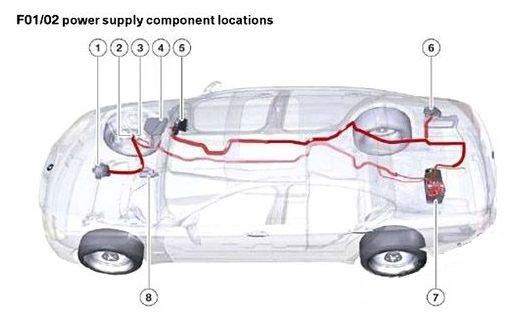

Poziția elementelor sursei de alimentare

Nr	Poziție
1	Alternator
2	Pol pozitiv al bateriei
3	Cutia de distribuție a puterii în compartiment motor
4	Cutia electronicii în compartiment motor
5	Suportul siguranței față în spatele compartimentului pentru obiecte
6	Suportul siguranțelor spate pe partea dreaptă a portbagajului
7	Baterie
8	Demaror

La finalul postării vei găsi descrierea simbolurilor!

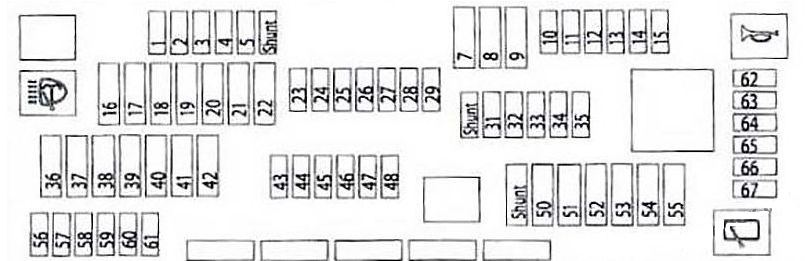

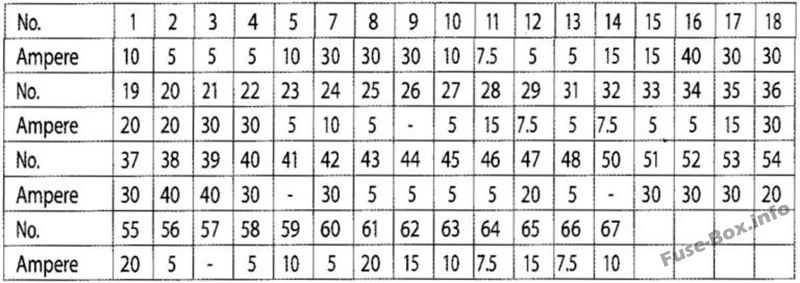

Cutia de siguranțe în compartimentul torpedoului

Nr	Amperi [A]
1	10
2	5
3	5
4	5
5	10
7	30
8	30
9	30
10	10
11	7,5
12	5
13	5
14	15
15	15
16	40
17	30
18	30
19	20
20	20
21	30
22	30
23	5
24	10
25	5
26	–
27	5
28	15
29	7,5
31	5
32	7,5
33	5

34	5
35	15
36	30
37	30
38	40
39	40
40	30
41	–
42	30
43	5
44	5
46	5
47	20
48	5
50	–
51	30
52	30
53	30
54	20
55	20
56	5
57	–
58	5
59	10
60	5
61	20
62	15
63	10
64	7,5
65	15
66	7,5
67	10

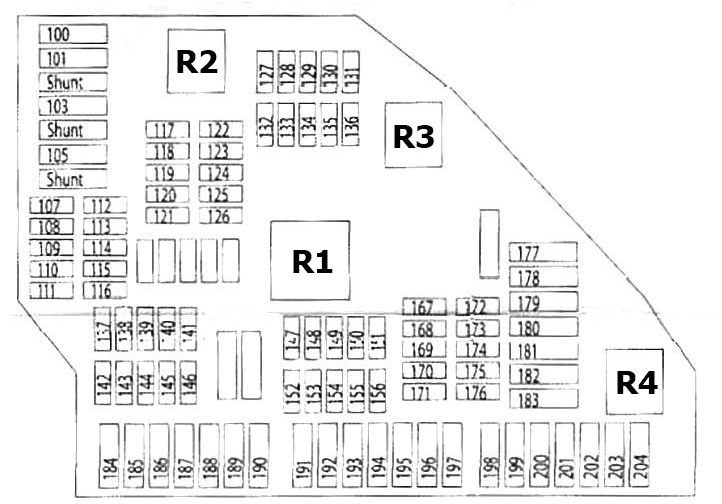

Cutia de siguranțe în portbagaj

Poziția cutiei de siguranțe

Se află pe partea dreaptă, în spatele capacului.

Nr	Amperi [A]
100	20
101	40
103	20
105	30
107	5
108	5
109	10
110	10
111	20
112	5
113	5
114	5
115	–
116	–
117	5
118	7,5
119	15
120	5
121	5
122	–
123	5
124	5
125	–
126	–
127	–
128	10
129	–
130	–
131	5
132	5
133	–
134	5
135	5
136	5
137	5
138	5
139	5
140	7,5
141	–
142	20
143	10
144	10
145	20
146	–
147	15

148	20
149	10
150	–
151	10
152	5
153	5
154	5
155	15
156	5
167	5
168	5
169	5
170	5
171	–
172	–
173	–
174	–
175	10
176	15
177	20
178	30
179	30
180	30
181	30
182	40
183	40
184	20
158	30
186	–
187	30
188	30
189	40
190	30
191	–
192	30
191	–
194	–
195	30
196	–
197	30
198	30
199	30
200	40
201	–
202	30
203	30
204	30

Destinația siguranțelor

Simbol	Număr
	2, 35, 40, 43, 60, 180
	1, 13, 24, 39, 43, 45, 134
	19, 100, 145, 148
	4, 8, 10, 13, 24, 25, 31, 44, 113, 118, 120, 121, 123, 124, 131, 140, 170, 200
	33, 38, 56, 103, 136, 190
	8, 32
	34, 37, 45, 107, 118
	63, 64, 38, 178
	8, 13, 16, 66, 101, 154
	10, 13, 154
	29
	58, 169
	8
	43, 46, 121, 128, 137
	8, 62
	2, 8, 14, 15, 32, 110, 114, 143, 144, 149
	7, 8, 9, 17, 18, 32
	187, 188
	27, 31, 32, 52, 53, 67, 112
	33, 198, 199
OBD	3
	121, 177, 181

	46
	8, 51, 55
	203, 204
	8
	44, 48, 142
	5, 13, 48, 58, 66
	34, 37, 45
	8, 12, 13
	8, 11, 31, 44, 156
	35, 132, 195, 202
	135, 139, 184
	20, 21, 22, 35, 42, 47, 59
	152, 182
	168
	4, 28, 105, 118, 120, 170, 189, 200
	139
	8, 36
	8, 36
	153, 155, 183
	58, 61
	23, 27, 117
	100, 109, 151
	58,61
	54, 65, 147, 176

Unele relee sunt instalate și aici:

Nr	Descriere
R1	Releu 30B
R2	Releu 30F
R3	Releu 15N
R4	Releu încălzire lunetă spate

Siguranțe pe baterie

Se află în portbagaj, sub căptușeală.

Cutia de distribuție pe baterie este protejată pe bateria vehiculului printr-o clapetă metalică. Pentru a elibera cutia de distribuție, clemele metalice trebuie apăsate în jos și spre exterior.

Cutia de distribuție pe baterie este echipată cu siguranțe pentru următoarele sarcini electrice:

Suport siguranțe față (250 A)
Suport siguranțe spate (100 A)
Cutia de distribuție a compartimentului motor (100 A)
– ventilator electric mare (850 W sau 1000 W)
Pompă electrică lichid răcire (100 A)
Senzor inteligent baterie IBS

Semnificația simbolurilor siguranțelor BMW

Simbolo	Significato
Simbolo	Significato
	Sistem antiblocare roți (ABS);Control tracțiune.
	Funcții volan
	Modul cârlig remorcă/remorcă
	HUD
	Sistem start/stop
	Oglinzi electrice
	Claxon
	Climatizare
	Brichetă față/spate;Priză pentru încărcarea compartiment motor.
	Scaune încălzite
	Reglare scaun
	Modul ușă
	Geamuri electrice
	OBD
	Ventilator
	Regulator viteză
	Geam spate încălzit

Simbolo	Significato
	Încălzitor lichid spalator parbriz
	Încălzire
	Lumini interioare
	Vitezometru
	Ventilator electric
	Faruri principali
	Modul lumini
	Schimbător CD
	Alarmă
	Senzor parcare
	Home Link (deschizător ușă garaj)
	Suspensie pneumatică (?)
	Indicator treaptă/DSC/SMG
	Curele de siguranță
	Presiune pneuri
	Pulverizator parbriz
	Sistem spălare faruri
	Trapă
	Telefon
