Opel Zafira A (1999-2005) – cutia de siguranțe
Opel Zafira A – schema cutiei de siguranțe
Anul producției: 1999, 2000, 2001, 2002, 2003, 2004, 2005.
Siguranță brichetă (priză de alimentare) în Opel Zafira A este siguranța 36 în cutia de siguranțe din compartimentul pasagerului.
Compartiment pasager
Cutia de siguranțe se află sub bord, în spatele compartimentului pentru obiecte. Pentru a avea acces, este necesar să comprimați ușor pereții laterali, să coborâți complet compartimentul pentru obiecte și să-l deconectați. Apoi, folosind o monedă, rotiți șuruburile de fixare cu 90° și îndepărtați suportul compartimentului pentru obiecte.

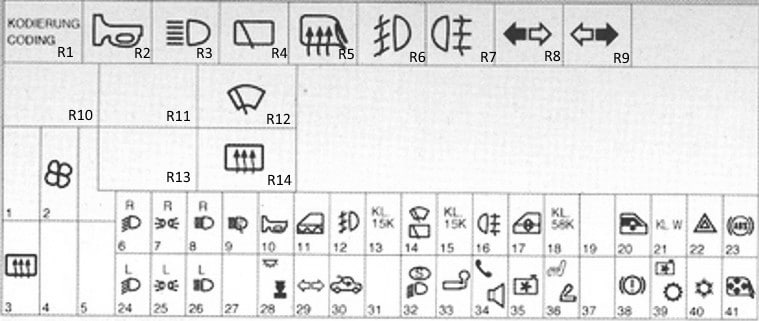

Tip 1
Siguranțe Opel Zafira A
| Nr | Descriere |
| R1 | – |
| R2 | Releu Claxon |
| R3 | Releu Faruri de întâlnire |
| R4 | Releu Ștergător spate |
| R5 | Releu încălzit al oglinzii |
| R6 | Releu Proiectoare de ceață |
| R7 | Releu lumină proiectoare de ceață spate |
| R8 | Releu Semnalizator – dreapta |
| R9 | Releu Semnalizator – stânga |
| R10 | Transmițător semnal audio telefon |
| R11 | – |
| R12 | Releu motor Ștergător parbriz |
| R13 | – |
| R14 | Releu încălzit lunetă spate |
| R15 | Unitate control multifuncțională |
| 1 | – |
| 2 | 30A) Încălzitor/încălzitor scaun climatizare |
| 3 | Încălzire;
Climatizare. |
| 5 | – |
| 6 | 10A Proiector dreapta – faruri de întâlnire, reglare iluminare faruri |
| 7 | 10A Dimensiuni față/spate (dreapta), iluminare număr înmatriculare |
| 8 | 10A Proiector dreapta – faruri de drum |
| 9 | 30A Pompă spălător faruri |
| 10 | 15A Claxon |
| 11 | 20A Închidere centralizată |
| 12 | 15A Proiectoare de ceață |
| 13 | Display multifuncțional 7,5 A |
| 14 | 30A Motor ventilator ștergător parbriz |
| 15 | 7,5A Geamuri electrice;
Trapă; Oglinzi retrovizoare electrice. |
| 16 | 10A Lumină proiectoare de ceață spate |
| 17 | 30A Geamuri electrice |
| 18 | 7,5A Control iluminare faruri |
| 19 | – |
| 20 | 30A Geamuri electrice |
| 21 | 7,5A Electrovalvă blocare cheie la aprindere (cutie automată);
Sistem antifurt; Sistem audio. |
| 22 | 15A Semnalizatoare;
Faruri de avarie; Display multifuncțional; Calculator bord; Semnalizatoare. |
| 23 | 10A Sistem antiblocare roți (ABS);
Servodirecție. |
| 24 | 10A Proiector stânga – faruri de întâlnire, reglare iluminare faruri |
| 25 | 10A Lumină față/spate (stânga), lumină număr înmatriculare |
| 26 | 10A Proiector stânga – faruri de drum |
| 27 | – |
| 28 | 20A Lumină interior |
| 29 | 10A Semnalizator;
Lumină avertizare; Lumină interior. |
| 30 | 30A Hayon spate |
| 31 | – |
| 32 | 10A Sistem iluminare de zi;
Sistem antifurt. |
| 33 | 20A Priză electrică remorcă – bornă 30 |
| 34 | 20A Sistem audio;
Display multifuncțional. |
| 35 | 10A Modul control cutie automată;
Modul control motor ventilator răcire; Sistem climatizare. |
| 36 | 20A Încălzitor scaun;
Siguranță brichetă. |
| 37 | – |
| 38 | 10A Lumini de stop;
Sistem control cutie automată; Display multifuncțional; Regulator viteză. |
| 39 | 7,5A Modul control cutie automată;
Modul control motor ventilator răcire; Sistem climatizare. |
| 40 | 7,5A Modul control motor ventilator răcire;
Climatizare. |
| 41 | 10A Oglinzi încălzite |

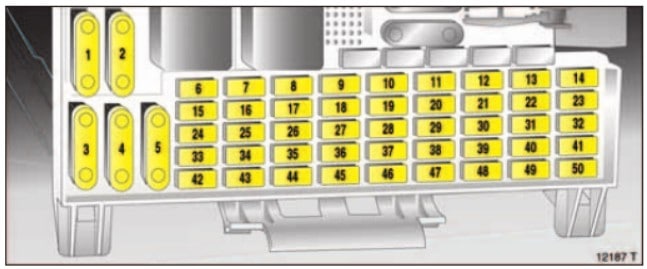

Tip 2
Siguranțe Opel Zafira A
| R1 | – |
| R2 | Releu al claxonului |
| R3 | Releu al farurilor de întâlnire |
| R4 | Releu al ștergătorului spate |
| R5 | Releu încălzit al oglinzii |
| R6 | Releu al proiectoarelor de ceață |
| R7 | Releu al luminii proiectoarelor de ceață spate |
| R8 | Releu – întrerupător al semnalizatoarelor |
| R9 | Activează releul întrerupătorului semnalului |
| R10 | Transmițător semnal audio telefon |
| R11 | Convertor semnal senzor viteză roată |
| R12 | Releu motor ștergător parbriz |
| R13 | Releu lampă interioară |
| R14 | Releu încălzit lunetă spate |
| R15 | Unitate de control multifuncțională |
| 1 | – |
| 2 | (30A) Încălzitor/climatizare încălzitor scaun |
| 3 | (40A) Lunetă spate încălzită |
| 4 | – |
| 5 | – |
| 6 | (10A) Proiector dreapta – faruri de întâlnire, reglare iluminare faruri |
| 7 | (10A) Lumini laterale/spate dreapta;
Lumina plăcuței de înmatriculare. |
| 8 | (10A) Proiector dreapta – faruri de drum |
| 9 | (30A) Pompă spălător faruri |
| 10 | (15A) Claxon |
| 11 | (20A) Închidere centralizată |
| 12 | (15A) Proiectoare de ceață |
| 13 | (5A) Display multifuncțional |
| 14 | (30A) Motor ștergător parbriz;
Trapă (cabriolet). |
| 15 | (5A) Geamuri electrice;
Trapă; Oglinzi retrovizoare electrice; Lumină interioară; Sistem antifurt. |
| 16 | (10A) Lumină proiectoare de ceață spate |
| 17 | (30A) Geamuri electrice |
| 18 | (5A) Reglarea farurilor;
Lumina plăcuței de înmatriculare. |
| 19 | (10A) Sistem audio;
Telefon; Display multifuncțional. |
| 20 | (30A) Geamuri electrice |
| 21 | (5A) Electrovalvă de blocare a cheii în aprindere (cutie automată);
Sistem antifurt; Sistem audio; Telefon. |
| 22 | (15A) Semnalizatoare;
Faruri de avarie; Display multifuncțional; Calculator bord; Indicatori. |
| 23 | (10A) Sistem antiblocare roți (ABS);
Servodirecție. |
| 24 | (10A) Proiector stânga – faruri de întâlnire, reglarea iluminării farurilor |
| 25 | (10A) Lumină laterală/spate stânga;
Lumina plăcuței de înmatriculare. |
| 26 | (10A) Proiector stânga – faruri de drum |
| 27 | (2A) Acționare trapă rabatabilă |
| 28 | (5A) Pompă iluminare interioară |
| 29 | (10A) Semnalizator;
Lumină de avertizare; Lumină interioară; Sistem control cutie automată. |
| 30 | (30A) Trapă |
| 31 | (20A) Sistem de pulverizare și ștergere lunetă spate |
| 32 | (10A) Sistem iluminare de zi;
Lumină lăsată pentru avertizare; Sistem antifurt; Modul control al imobilizatorului. |
| 33 | (20A) Priză electrică remorcă – bornă 30 |
| 34 | (20A) Sistem audio;
Display multifuncțional; Telefon. |
| 35 | (10A) Modul control cutie automată;
Modul control motor ventilator răcire; Sistem climatizare. |
| 36 | (15A) Încălzitor scaun;
Siguranță brichetă. |
| 37 | (20A) Scaune încălzite |
| 38 | (10A) Lumini de stop;
Sistem control automat cutie; Display multifuncțional; Regulator de viteză. |
| 39 | (5A) Modul control cutie automată;
Modul control motor ventilator răcire; Sistem climatizare. |
| 40 | (5A) Modul control motor ventilator răcire;
Sistem climatizare. |
| 41 | (10A) Oglinzi retrovizoare încălzite |
| 42 | (5A) Senzor ocupare scaun;
Lampă interioară. |
| 43 | (20A) Proiector xenon – dreapta 2002 ^ |
| 44 | (20A) Proiector xenon – stânga 2002 ^ |
| 45 | (5A) Scaune încălzite 2002 ^ |
| 46 | (15A) Gestionare motor 2002 ^ |
| 47 | (20A) Încălzitor suplimentar – Diesel |
| 48 | (5A) Acționare trapă rabatabilă |
| 49 | – |
| 50 | (40A) Releu motor ventilator răcire – 2,0 Diesel / 1,7 Diesel cu A / C |
Compartiment motor
Sub capotă există 2 cutii separate: una cu siguranțe și una cu releu.
Schema actuală este tipărită pe capacul protector.

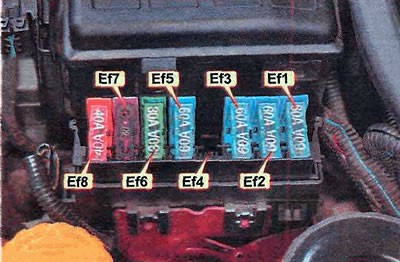

Cutia de siguranțe
Diagramă
| Ef1 | 60A Aprindere |
| Ef2 | Cutia de siguranțe/releu 60A — set de semnalizatoare, faruri de întâlnire, lumini de zi, sistem antifurt, unitate de control a immobilizer-ului, gestionarea motorului |
| Ef3 | Circuit de putere 60A pentru majoritatea dispozitivelor electrice |
| Ef4 | 20A Motoare electrice ale ventilatorului sistemului de răcire (X12XE – fără climatizare) |
| Ef5 | 60A Sistem antiblocare roți (ABS) |
| Ef6 | 30A Gestionarea motorului |
| Ef7 | 80A pompă servodirecție |
| Ef8 | 40А Motoare electrice ale ventilatorului sistemului de răcire (benzină – cu excepția Х20ХЕ cu climatizare) |
Cutia de relee
Tip 1
| 1 | – |
| 2 | Releu motor ventilator răcire (exceptând Z12XE) |
| 3 | Releu pompă combustibil (exceptând Z20LET / Z22SE) |
| 4 | Releu pompă combustibil (Z22SE / Z20LET) |
| 5 | Releu motor pompă lichid răcire (Z20LET) |
| 6 | Releu motor ventilator răcire |
| 7 | Releu întârziere ștergător faruri |
| 8 | – |
Tip 2
| 1 | – |
| 2 | Releu motor ventilator răcire (X16SZR, X18XE1, X20XEV) |
| 3 | Releu motor ventilator răcire (X14XE, X16XEL) |
| 4 | Releu pompă combustibil |
| 5 | – |
| 6 | Releu motor ventilator răcire |
| 7 | Releu de întârziere al ștergătorului faruri |
| 8 | – |
