Tesla Model S (2015) – cutia de siguranțe
Tesla Model S (2015) – schema cutiei de siguranțe
Anul producției: 2015.

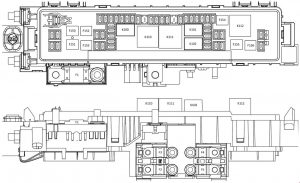

Cutia de siguranțe în compartiment motor
| Nr | Amp [A] | Descriere |
| F1 | 250 | Intrare DCDC |
| F2 | 60 | Servodirecție |
| F3 | – | – |
| F4 | 125 | Alimentare pentru habitaclu |
| F100 | 5 | Modul sirenă și alarme |
| F101 | 15 | Cameră asistență șofer față |
| F102 | – | – |
| F103 | 25 | Supape ABS |
| F104 | 5 | Senzor baterie |
| F105 | – | – |
| F106 | – | – |
| F107 | 5 | Invertor, spate |
| F108 | 5 | Drive Rail Sense |
| F109 | 10 | Park Assist |
| F110 | 5 | Modul control limite |
| F111 | – | – |
| F112 | 5 | Sisteme de confort în habitaclu |
| F113 | 10 | Încălzitor aer în habitaclu |
| F114 | 10 | Controler termic, prize, încălzitor baterie |
| F115 | – | – |
| F116 | 10 | Grup control caroserie 1 |
| F117 | 10 | Elemente control – supape suspensie pneumatică |
| F118 | – | – |
| F120 | – | – |
| F121 | – | – |
| F122 | 15 | Pompă lichid răcire 3 |
| F123 | 15 | Pompă lichid răcire 2 |
| F124 | 10 | Dezgheț ștergătoare parbriz |
| F125 | 10 | Putere contactor |
| F126 | – | – |
| F127 | – | – |
| F130 | 15 | Radar de asistență pentru șofer |
| F131 | – | – |
| F132 | 5 | Invertor, față |
| F133 | – | – |
| F134 | – | – |
| F135 | 10 | Dezghețare cameră de asistență pentru șofer |
| F136 | 15 | Pompă lichid răcire 4 |
| F137 | 15 | Pompă lichid răcire 1 |
| F138 | 30 | Rețea dezghețare spate |
| F139 | – | – |
| F140 | – | – |
| F141 | – | – |
| F142 | 15 | Control siguranță și claxon |
| F143 | 30 | Controler caroserie 2 |
| F144 | 20 | Faruri |
| F145 | 25 | Iluminare exterioară |
| F150 | 40 | Ventilator condensator, stânga |
| F151 | 50 | Motor pompă ABS |
| F152 | – | – |
| F153 | – | – |
| F154 | 40 | Compresor suspensie pneumatică |
| F155 | 40 | Ventilator condensator, dreapta |
| F156 | 40 | iBoost (asistență la frânare) |
| F160 | 30 | Ventilator habitaclu |
| F161 | – | – |
| Releu | ||
| K100 | – | |
| K101 | Grup bare HVAC 1 | |
| K102 | Rețea dezghețare spate | |
| K110 | Bară acționare | |
| K111 | Bară HVAC | |
| K112 | Controler suspensie pneumatică | |

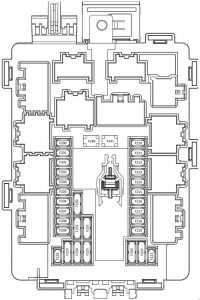

Cutia de siguranțe în compartimentul pasagerilor
| Nr | Amp [A] | Descriere |
| F200 | 5 | Modulul prizei de memorie |
| F201 | 25 | Motor ridicare geam, stânga spate |
| F202 | 15 | Accesoriu 12V |
| F203 | – | – |
| F204 | 25 | Motor ridicare geam, dreapta față |
| F205 | 25 | Motor ridicare geam, stânga față |
| F206 | 25 | Trapă |
| F207 | 15 | Ieşire accesoriu 12V |
| F208 | – | – |
| F209 | – | – |
| F210 | 30 | Elevator electric pentru încărcare |
| F211 | 25 | Motor ridicare geam, dreapta spate |
| F212 | 30 | Frână electrică de parcare (principală) |
| F213 | 20 | Frână electrică de parcare (secundară) |
| F214 | – | – |
| F215 | 10 | Încălzire volan |
| F216 | – | – |
| F217 | 20 | Amplificator audio de înaltă calitate |
| F218 | 20 | Amplificator audio de bază |
| F2019 | 5 | Iluminarea compartiment motor portbagaj, diagnosticare |
| F220 | 5 | Comutator pedala frână |
| F221 | 5 | Sistem de gestionare a bateriei |
| F230 | 15 | Încălzitor scaun spate, rândul doi, dreapta |
| 15 | – | |
| F231 | 15 | Încălzitor scaun spate, rândul doi, stânga |
| 15 | Încălzitor scaun spate, rândul doi, central | |
| F232 | 15 | Încălzitor scaun, rândul întâi, stânga |
| 15 | Încălzitor scaun, rândul întâi, dreapta | |
| F233 | 10 | Elemente de control ale ușilor, stânga, mâner ușă față stânga |
| 10 | Elemente de control ale ușilor, dreapta, mâner ușă față dreapta | |
| F234 | 5 | Mâner ușă, spate stânga |
| 5 | Mâner ușă, spate dreapta | |
| F235 | 10 | Afișaj hayon / central |
| 10 | Sisteme de încărcare | |
| F236 | 5 | Unghi de direcție / coloană |
| 5 | Radio, lumini de avarie, oglindă retrovizoare | |
| F237 | 5 | Tablou de bord instrumente |
| 5 | iBooster | |
| F240 | 30 | Motoare scaun, față dreapta |
| F241 | 30 | Motoare scaun, față stânga |
