Scania 3 (1987-1994) – cutia de siguranțe

Scania 3 – schema cutiei de siguranțe

Anul producției: 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994.

Siguranță brichetă (priză de alimentare) în Scania 3 este siguranța 19 (10A) în cutia de siguranțe.

Cutii principale cu siguranțe și relee se găsesc în compartimentul pasagerilor, pe partea dreaptă a bordului, partea pasagerului, în spatele capacului protector. Pe spate se poate aplica schema actuală.

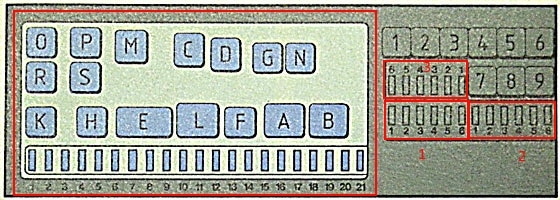

Cutie principală

Schema cutiei de siguranțe

Nr	Descriere
1	10A Lumini de poziție, partea dreaptă
2	10A Lumini de poziție, partea stângă
3	10A Faruri de întâlnire, partea stângă, proiector
4	10A Faruri de întâlnire, partea dreaptă
5	10A Iluminare instrumente
6	20A Lumini spate de ceață; Iluminare număr de înmatriculare; Lumini de lucru.
7	20A Lumină de staționare, partea dreaptă
8	10A Ștergător și spălător faruri
9	20A Lumină de staționare, partea stângă, lumini laterale
10	10A Ștergător și spălător parbriz

11	10A Frână de munte automată; Lumini de frână.
12	10A Becuri dispozitive de control și indicatoare
13	10A Senzor temperatură exterioară; Contor kilometraj; Încetinitor; Lumini de avertizare; Supapă de bypass a radiatorului aerului comprimat; Răcire ulei cutie.
14	10A Semnalizatoare; Limitator presiune punte.
15	20A Lumini spate, semnalizator faruri de drum
16	10A Cutie
17	10A Frână de munte manuală; Suspensie pneumatică; Limitator de fum alb; Ridicare punte spate; Încălzire staționară; Bloc diferențial.
18	10A Iluminare cabină; Lampă de avertizare; Memorie radio/cod; Închidere centralizată; Încălzire staționară; Iluminare platformă.
19	10A Brichetă; Ceas; Tahograf; Diagnosticare; Contor kilometraj zilnic; Priză lampă portabilă.
20	10A Radio
21	20A Clopoțel; Ventilator; Climatizare.



Releu

A	Alimentare, poziția aprindere cheie
b	Alimentare, semnale de parcare
C	Rezervat
D	Rezervat
E	Funcționare intermitentă ștergător parbriz
F	Buzzer presiune scăzută în sistemul de frâne
G	Motor ventilator
H	Lumini marșarier
K	Lumini spate proiectoare de ceață
L	Nivel lichid răcire
M	Limitator fum alb
N	Bloc demaror
O	Rezervat
P	Radio
R	Bară alimentare 61, încărcare de la generator
S	Sistem climatizare

Cutie adițională

Cutie 1

1. 20A Încălzire staționară, faruri de drum
2. 20A Răcire cutie, încălzitor adițional
3. 10A Aprindere arzător, priză de putere, cutie automată
4. 10A Lumini de ceață
5. 20A lumini de ceață
6. Rezervat

Cutie 2

1. 20A Dezumidificator, scaune și oglinzi încălzite electric
2. 10A Avertismente, încălzitor baterie, încălzitor combustibil
3. 10А EDC
4. 20А EDC
5. 20A Ridicare geamuri oglinzi, reglare oglinzi
6. 10A CAG – transfer de urgență, limitator de viteză

Cutie 3

În vechea versiune Wabco “B” Bosch “Diagnos” Bosch “Gamma” există siguranțe ABS, mai recente Bosch “Gamma” Wabco “C”:

1. 30A Tensiune alimentare electrovalvă remorcă
2. 5A Tensiune alimentare modul control remorcă
3. Rezervat
4. 10A Lampă de urgență, vehicul
5. 5A Tensiune alimentare modul control
6. 20А Tensiune alimentare releu R7, R10

Relee

1. Releu răcire cutie (releu R5)
2. Control electronic motor (EDC R34)
3. EDC, bloc diodă (D18)
4. EDC + CAG (R43)
5. Releu claxon ADR (R41)
6. Releu frână de motor (R78)
7. Lumini frână separate remorcă (R33)
8. Releu faruri de drum (R6)
9. Releu lumini de ceață (R15)
