Scania 4 (1994-2005) – cutia de siguranțe

Scania 4 – schema cutiei de siguranțe

Anul producției: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.

Siguranță brichetă (priză de alimentare) în Scania 4 este siguranța 15 în cutia de siguranțe.

Destinația siguranțelor și a releelor în Scania 4 poate varia față de cea prezentată și depinde de anul producției și de nivelul de echipare. Verifică schema ta pe spatele capacului protector sau în altă documentație tehnică!



Cutia de siguranțe și relee

Siguranța principală și cutia de relee se află în bord, partea pasagerului, în spatele capacului protector.



Este compusă din două părți. În stânga se găsesc siguranțele și releele echipamentului principal. În dreapta, la siguranțe este conectat echipamentul suplimentar.

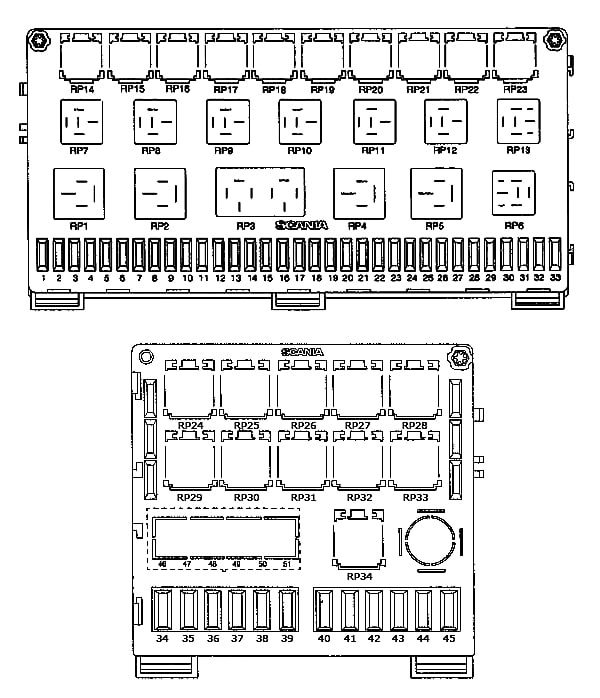

Schema cutiei de siguranțe

Sarcini

1. Contor kilometraj, tahigraf, claxon, diagnosticare Sistem antiblocare roți (ABS) 10A
2. Lumini intermitente, limitator de viteză, limitator de presiune pe axă 10A
3. Semnale de mers înapoi 20A
4. Frână motor, limitator de fum alb 10A
5. Transmisie 10A
6. Sistem antiblocare roți (ABS), semnale de frânare 20A
7. Ridicare axă suspendată, blocare diferențial, priză de putere, senzor de presiune 10A
8. Ștergătoare parbriz, spălător parbriz 20A
9. Claxon, ventilator, climatizare, modul temperatură 20A
10. Suspensie pneumatică, axe direcționabile, retarder 10A
11. Ridicare geam stânga 20A
12. Ridicare geam dreapta, proiectoare de ceață 20A
13. Remorcă Sistem antiblocare roți (ABS) 30A
14. Tahigraf, contor kilometraj, scaun 10A
15. Iluminare interioară, centrală, încuietoare, brichetă 20A
16. Diagnosticare, iluminare locală 20A
17. Echipamente radio, scaun 20A
18. Electrovalvă releu Sistem antiblocare roți (ABS) 20A
19. Alimentare controler motor 20A
20. Controler motor EDC, întrerupere alimentare combustibil 10A
21. EBS 30А
22. Scaune și oglinzi încălzite 20A
23. Controler Sistem antiblocare roți (ABS) remorcă 5A
24. Reglare faruri, uscător aer 20A
25. Iluminare bord 10A
26. Iluminare lucru, iluminare plafon 20A
27. Contur lateral stânga, lumini contur superioare 20A
28. Dimensiune dreapta 20A
29. Proiectoare de ceață față și spate 20A
30. Faruri de întâlnire stânga 10A
31. Faruri de întâlnire dreapta, iluminare locală 10A
32. Faruri de drum stânga 10A
33. Faruri de drum dreapta, reglare înălțime faruri 10A
34. Încălzitor suplimentar, înclinare cabină 20A
35. Încălzitor, regulator temperatură, frigider 10A
36. Pornire flacără, priză de putere, brichetă , alarmă 10A
37. Încălzitor combustibil 20A
38. Pornire flacără, încălzitor combustibil, încălzire scaun 10A
39. Încălzitor baterie, ungere automată cadru 10A
40. Panoramă electrică, computer de bord FMS, telefon mobil 20A
41. Transmisie Opticruise, ceas blocare, alarmă 10A
42. EBS 20А
43. Echipament opțional 20A
44. Încălzire filtru, echipament opțional 20A
45. Echipament suplimentar 10A

Relee

RP1	Alimentare (bus 15, alimentare siguranțe 1-13, 18,21,23)
RP2	Alimentare (bus 15, alimentare siguranțe 36,37)
RP3	Faruri de întâlnire și faruri de drum
RP4	Fir de alimentare 61 (receptoare cu motor în funcțiune)
RP5	Bus de alimentare 58 (lumini de staționare, iluminare de fundal)
RP6	Perii, funcționare intermitentă
RP7	Lumină de stop
RP8	Faruri suplimentare
RP9	Putere control electronic motor (EDC)
RP10	Buzzer
RP11	Lumini de marșarier
RP12	Proiectoare de ceață față
RP13	Proiectoare de ceață spate
RP14	Bloc diodă EDC
RP15	Control deplasare rânduri
RP16	Remorcă ABS
RP17	Reducerea forței de frânare a osiei suplimentare

RP18	În funcție de versiune
RP19	Ventilator încălzitor interior
RP20	Ventilator încălzitor interior
RP21	Faruri suplimentare
RP22	Frână motor (în funcție de versiune)
RP23	Limitator de fum alb, încuietoare demaror (în funcție de versiune)
RP24	Climatizare
RP25	Climatizare
RP26	Încălzitor suplimentar
RP27	Încălzitor suplimentar
RP28	Încălzitor suplimentar
RP29	Bloc diferențial, Sistem antiblocare roți (ABS) 6 canale (diagonală 1)
RP30	În funcție de versiune Sistem antiblocare roți (ABS) 6 canale (diagonală 2)
RP31	În funcție de versiune martor diagnostic Sistem antiblocare roți (ABS) 6 canale
RP32	Pornire puternică
RP33	Încălzitor combustibil
RP34	Rezervă
