Renault Master III (2003-2018) – cutia de siguranțe

În acest articol, vei găsi diagramele cutiei de siguranțe a Renault Master III (2003–2018), vei obține informații despre poziția panourilor de siguranțe în interiorul vehiculului și vei învăța repartizarea fiecărei siguranțe (dispunerea siguranțelor).

Schema siguranțelor și releelor – Renault Master

Se referă la vehiculele produse în anii:

2003, 2004, 2005, 2006, 2007, 2008, 2009 și 2010.

Deoarece Renault Master a fost produs pe o perioadă lungă cu diferite opțiuni de echipament electric și modele de caroserie, nu este posibilă furnizarea unei descrieri generale a siguranțelor și releelor.

Habitaclu

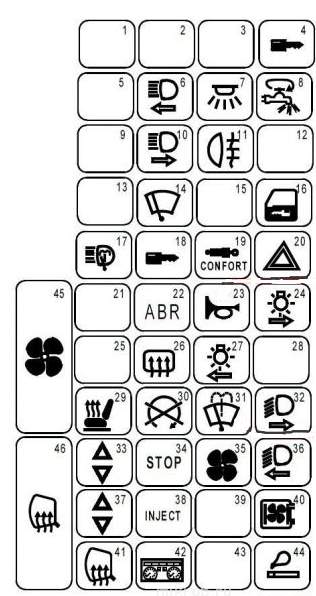

Cutia de siguranțe

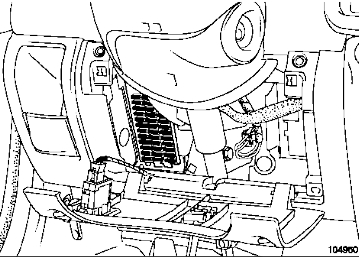

Se află sub bord, în spatele unui panou protector.

Descriere

1. Rezervă
2. Rezervă
3. Rezervă
4. 20A – Dispozitiv antifurt, senzor de șocuri
5. Rezervă
6. 10A – Far stânga faruri de întâlnire, bord
7. 15A – Plafonieră, Memorie sistem audio, Bord, Receptor telecomandă încuietori uși, Iluminare interioară, Indicator cu ceas integrat, Releu control încuietoare ușă, Tahograf
8. 30A – Comutator siguranțe consumatori energie electrică
9. Rezervă
10. 10A – Far dreapta (far de întâlnire)
11. 7,5A – Lumini spate ceață, bord
12. Rezervă
13. Rezervă
14. 20A – Motor ștergător parbriz
15. Rezervă
16. 25A – Închidere centralizată încuietori uși
17. 30A – Pulverizator faruri
18. 2A – Conector pentru diagnoza sistemului de diagnoză OBD2
19. 5A – Suspensie pneumatică
20. 15A – Alarmă, conector diagnostic
21. Rezervă
22. 2A – Sistem antiblocare (ABS)
23. 15A – Claxon
24. 7,5A – Becuri partea dreaptă, iluminare plăcuță
25. Rezervă
26. 5A – Element încălzire lunetă spate
27. 20A – Lumini laterale stânga, lumini plăcuță, lumini iluminare comenzi și brichete
28. Rezervă
29. 15A – Scaun încălzit
30. 20A – Electrovalvă pentru oprirea motoarelor Diesel, Sistem încălzire, Sistem injecție.
31. 15A – Detergent, pulverizator parbriz
32. 10A – Far dreapta (far de întâlnire)
33. 25A – Geam electric uși pasageri
34. 20A – Lumini stop, lumini mers înapoi
35. 20A – Ventilator electric pentru admisia aerului în habitaclu
36. 10A – Releu temporizat pulverizatoare faruri, far stânga (far de întâlnire), bord
37. 25A – Geam electric ușă șofer
38. 7,5A – ECU sistem injecție
39. Rezervă
40. 20A – Sistem audio, releu tahometric, releu încălzitor motorină
41. 10A – Elemente încălzire oglinzi retrovizoare exterioare
42. 15A – Semnalizator lumini exterioare aprinse, Bord
43. Rezervă
44. 25A – Brichetă
45. 40A – Electroventilator admisie aer în habitaclu mașină cu climatizare
46. 40A – Element încălzire lunetă spate

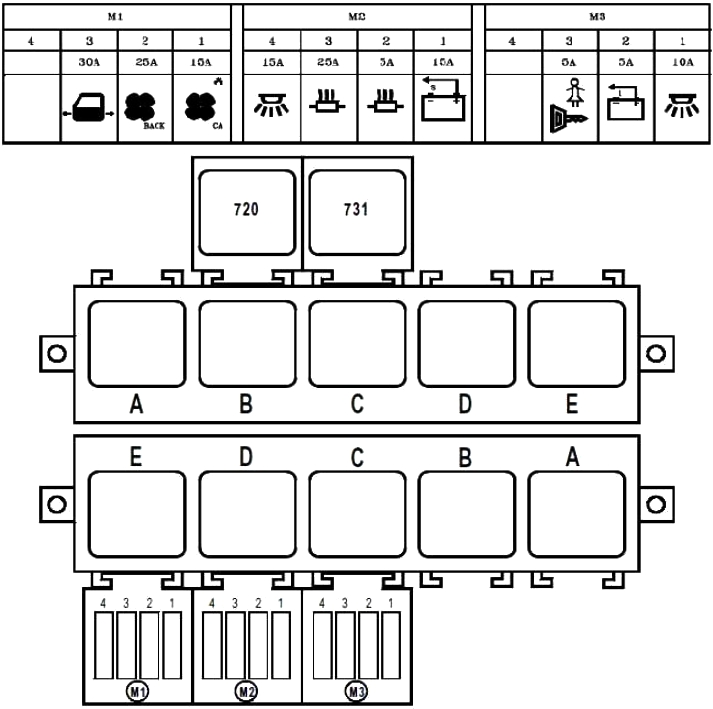

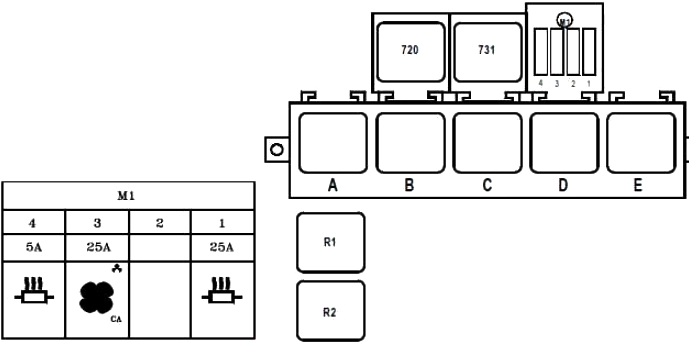

Cutia de relee

Aceste module sunt montate pe placa releelor habitaclului, pe partea stângă a bordului.

Tip 1

Descriere

Tip 2

Renault Master 3 – siguranțe – descriere

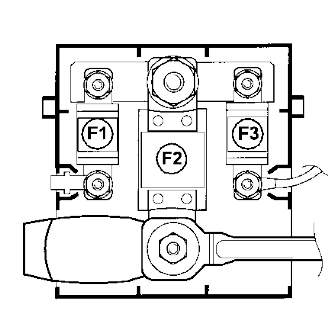

Siguranțe ale bateriei în Renault Master

• F1 40A Cutia de siguranțe în habitaclu
• F2 – 400A – Alimentarea cutiei de siguranțe a circuitelor de alimentare, demaror, sistem de pornire
• F3 – 40A – Siguranță a releului de putere al computerului de injecție

Leggere  Renault Scenic III (2009-2016) – baterie

Renault Master III (2010-2018) – schema cutiei de siguranțe

Anul producției: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

Siguranțe brichetă (priză de alimentare) în Renault Master III (2010-2018) este siguranța în cutia de siguranțe în zona pasagerilor.



Sunt utilizate informații din manualul de utilizare din 2016, 2017 și 2018. Poziția siguranțelor în mașinile produse într-o altă perioadă poate varia.



Cutia de siguranțe în compartiment motor

Poziția cutiei de siguranțe

Îndepărtare:

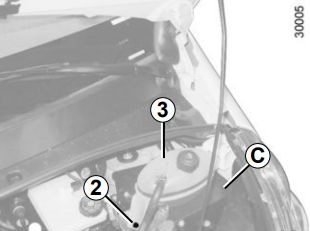

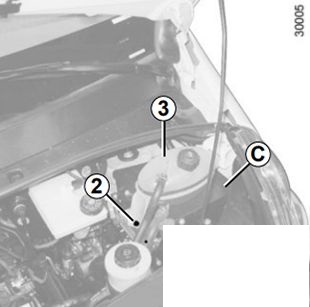

Slăbiți șurubul 2 și îndepărtați rezervorul lichidului de răcire 3.

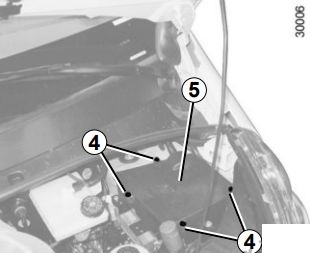

Slăbiți cele patru șuruburi 4.

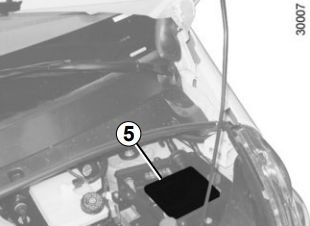

Întoarceți unitatea 5 pentru a accesa siguranțele în compartiment motor.

Montarea cutiei de siguranțe:

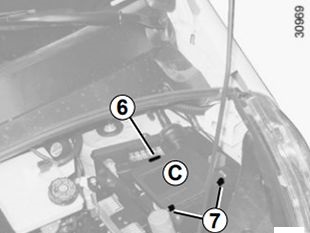

Fixarea suporturilor 7, apoi fixați suportul 6.

Strângeți cele patru șuruburi 4 pentru a vă asigura că unitatea 5 este complet etanșă (verificați să nu pătrundă apă sau praf în unitatea 5 în timpul îndepărtării / montării).

Puneți rezervorul lichidului de răcire 3 și apoi înșurubați șurubul 2.



Destinația siguranțelor

Pentru identificarea siguranțelor, consultați eticheta siguranțelor.

Siguranțe Renault Master 3 – descriere

Siguranță	Descriere
	Semnalizator dreapta
	Semnalizator stânga
	Faruri de întâlnire dreapta
	Faruri de întâlnire stânga
	Proiectoare de ceață
	Faruri de drum stânga
	Faruri de drum dreapta
	Sistem antiblocare roți (ABS)
	Ștergător parbriz
	Sistem încălzire și climatizare
	Dezgheț parbriz



Cutia de siguranțe în zona pasagerului

Poziția cutiei de siguranțe

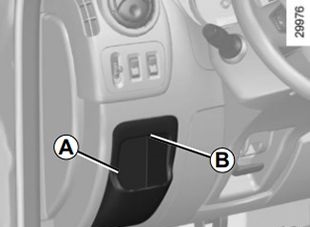

Dezlipiți capacul A, folosind adâncitura B.



Destinația siguranțelor

Pentru a identifica siguranțele, consultați plăcuța cu siguranțe.

Siguranțe în Renault Master III

Siguranță	Descriere
	Radio; Scaune încălzite; Afișaj multifuncțional; Priză pentru conexiuni audio și de alertă.
	Priză accesorii
	Brichetă
	Panou instrumente
	Control centralizat al ușilor
	Controler în zona pasagerului; Semnalizatoare și lumini spate proiectoare de ceață.
	Priză diagnostic
	Sistem antiblocare roți (ABS) / ESP
	Lumini de stop; Iluminare interioară.
	Controler zona pasagerului
	Lumini de stop
	Geamuri electrice; Sistem de încălzire și climatizare și controler cabina pasagerilor.
	Geam spate încălzit partea stângă
	Geam spate încălzit partea dreaptă
	Ștergător/Ștergătoare parbriz
	Imobilizator motor

Leggere  Renault Megane I (1996-2003) – baterie

	Scaune încălzite
	Lumini de semnalizare
	Acces fără mâini
	Tahograf
	Ventilator sistem încălzire și climatizare
	Adaptări suplimentare
	Geamuri electrice și controler în cabina pasagerilor
	Lumină laterală dreapta
	Lumină laterală stânga
	Faruri de întâlnire dreapta
	Faruri de întâlnire stânga
	Proiectoare de ceață
	Far de drum stânga
	Far de drum dreapta
	Sistem antiblocare roți (ABS)
	Faruri ștergător parbriz
	Sistem încălzire și climatizare
	Dezgheț
