Renault Trafic 3G – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Renault Trafic III (3G), vei obține informații despre poziția panourilor de siguranțe în interiorul vehiculului și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
2015, 2016, 2017, 2018, 2019, 2020
Habitaclu
Cutia de siguranțe

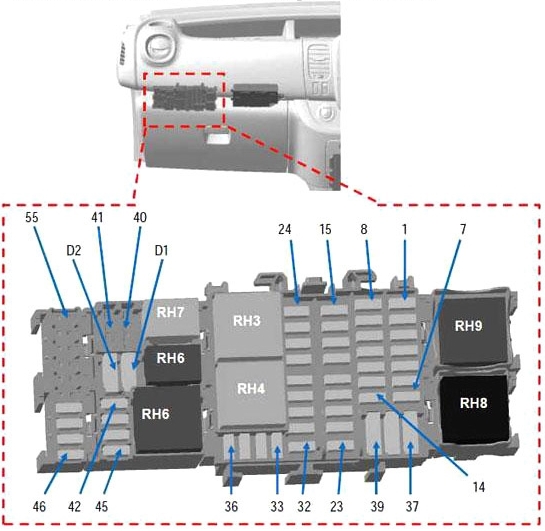

Se află pe partea stângă a bordului – în spatele capacului la vehiculele LHD.

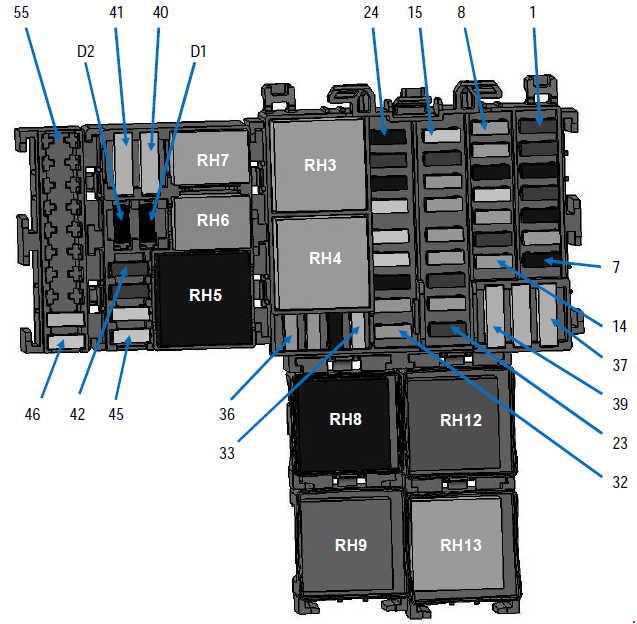

Diagramă
Sau într-un compartiment portbagaj pe RHD.

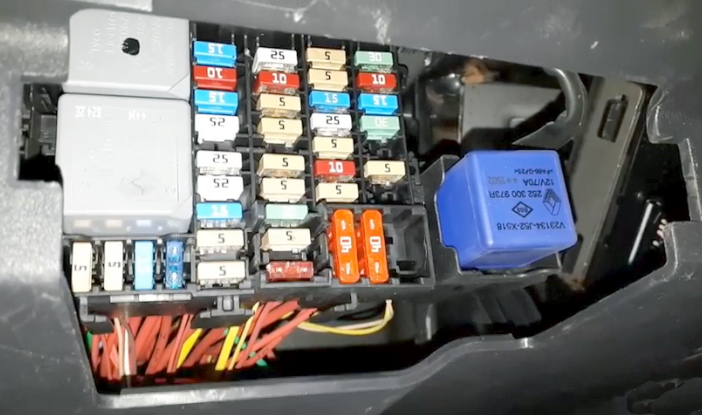

foto
Funcție
| F1 | 30A + alimentare baterie ștergător spate |
| F2 | 10A Claxon principal electromagnetic |
| F3 | 15A + priză accesorii pentru încărcare baterie |
| F4 | 30A + întârziere motor ridicare geam partea șoferului |
| F5 | 15A + priză accesorii spate distribuție curent |
| F6 | Pornire 5A BCM + |
| F7 | 15A + după aprindere alimentare scaune încălzite |
| F8 | Alimentare baterie 5A + EMM (după aprindere pe VSC) AVS,AUO |
| Alimentare baterie 15A + EMM (după aprindere pe VSC) SOP03C | |
| F9 | 5A + distribuție generală curent |
| F10 | 15A + priză brichetă sau distribuție curent față în priza accesorii |
| F11 | Alimentare baterie 25A + EMM (R lumini de zi, poziție față, R faruri de drum, L faruri de întâlnire) |
| F12 | 5A + alimentare temporizată baterie lumini frână, Sistem antiblocare roți (ABS), transponder |
| F13 | 10A + alimentare temporizată baterie iluminare interioară și climatizare |
| F14 | 5A + unghi direcție temporizat cu alimentare baterie Oprire și pornire vehicul fără cheie |
| F15 | 25A + După aprindere ștergător spate, pompă spălare parbriz, claxon |
| F 16 | 10A General + după aprindere |
| F17 | 5A + după aprindere se aprind luminile marșarier |
| F18 | 5A + după întrerupător alimentare aprindere |
| F19 | 5A + după injecție alimentare aprindere, releu pornire, BCM |
| F20 | 5A + airbag alimentare după aprindere, blocare coloană |
| F21 | 30A + întrerupător ridicare geam pasager după aprindere |
| F22 | 10A + după aprindere pompă servodirecție |
| F23 | Lumini frână baterie 15A + EMM |
| F24 | 15A + alimentare baterie BCM (+ alimentare temporizată baterie) |
| F25 | 10A + alimentare baterie BCM, unități control electronice, sistem monitorizare presiune pneuri și vehicul fără cheie |
| F26 | 15A + alimentare baterie BCM pentru lumini de avarie și semnalizatoare |
| F27 | 25A + alimentare baterie BCM pentru blocare elemente deschizătoare |
| F28 | Alimentare baterie 25A + EMM pentru lumini de zi L, poziție spate, faruri de drum L, faruri de întâlnire R |
| F29 | Poziție plăcuță alimentare baterie 25A + EMM, lumini proiectoare de ceață față și spate |
| F30 | 15A + alimentare baterie manetă simplă, alarmă, claxon |
| F31 | 5A + bord alimentare baterie |
| F32 | 5A + alimentare baterie manetă simplă |
| F33 | 20A + pregătire pentru priză cârlig remorcă cu alimentare baterie |
| F34 | 15A (furnizat în dotare cu cârlig remorcă) |
| F35 | 5A + întrerupător alimentare baterie radio, multimedia, oglinzi, priză diagnostic |
| F36 | 5A + încălzitor oglindă alimentat |
| F37 | 10A + oglinzi electrice cu alimentare temporizată baterie, adaptor suplimentar UCE |
| F38 | 40A + întrerupător alimentare baterie tahograf |
| F39 | 40A + ștergător cu alimentare baterie |
| F40 | 20A + releu distribuție curent alimentare baterie 1 (încălzire, climatizare) |
| F41 | 15A + echipament preliminar pentru distribuție curent, adaptări suplimentare |
| F42 | 10A + încălzitor alimentare baterie |
| F43 | 10A + motor alimentat cu adaptare suplimentară |
| F44 | 25A + încălzitor motor tracțiune |
| F45 | 25A + după aprindere alimentare climatizare suplimentară |
| F46 | 25A + după transfer alimentare aprindere pentru vehicul fără cheie |
| F47 | Alimentare baterie 20A + EMM pentru releu distribuție curent fără sarcină |
| F48 | – |
| F49 | – |
| F50 | – |
| F51 | – |
| F52 | – |
| F53 | – |
| F54 | – |
| F55 | – |
Siguranța numărul 10 de 15A este responsabilă pentru Brichetă.

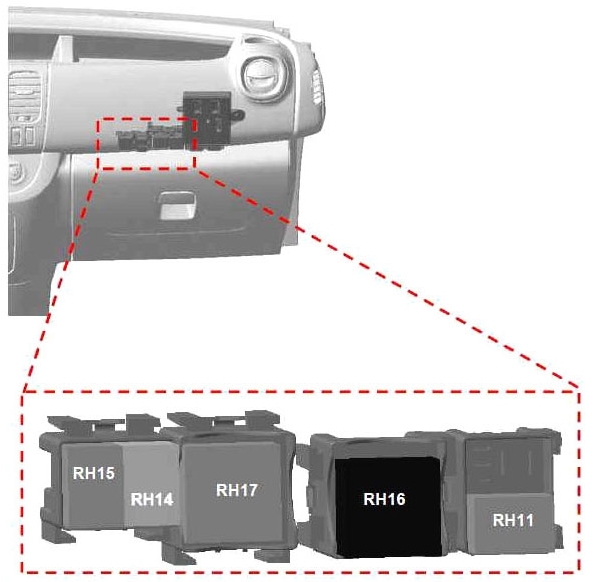

Cutia relee
Cutia relee suplimentară se află pe partea dreaptă – în compartimentul pentru obiecte pe LHD.

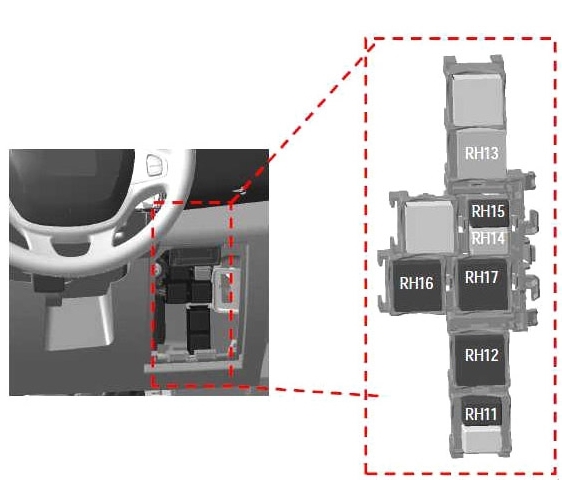

Sau în spatele capacului pe RHD.
Destinație
| RH3 | 40A Releu ștergător față |
| RH4 | 40A Releu 2. viteză ștergător față |
| RH5 | 40A + după aprindere releu alimentare încălzire și climatizare spate |
| RH6 | 20A releu auxiliar matrice încălzitor pompă apă; |
| RH7 | 20A Releu deblocare electrică ușă partea șoferului (SDO) |
| RH8 | 70A + releu distribuție curent nr. 1 |
| RH9 | 40A + releu distribuție curent nr. 2 |
| RH11 | 20A Releu ridicare geam electric |
| RH12 | Oglinzi 40A + releu încălzire lunetă spate |
| RH13 | 40A Releu ștergător spate |
| RH14 | 20A Releu închidere centralizată uși |
| RH15 | 20A Releu ridicare geam electric |
| RH16 | 40A Releu alimentare după aprindere nr. 2 (vehicule cu cartelă kit handsfree) |
| RH17 | 40A Motor în funcțiune + releu |
| RH18 | – |
| RH19 | – |
| RH20 | – |

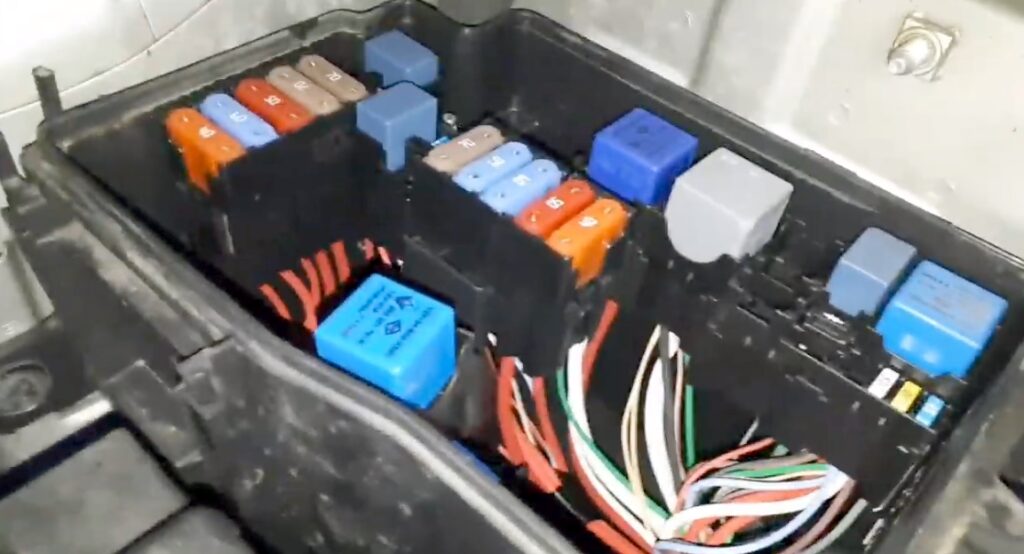

Compartiment motor
Se află pe partea stângă, lângă baterie.
De exemplu

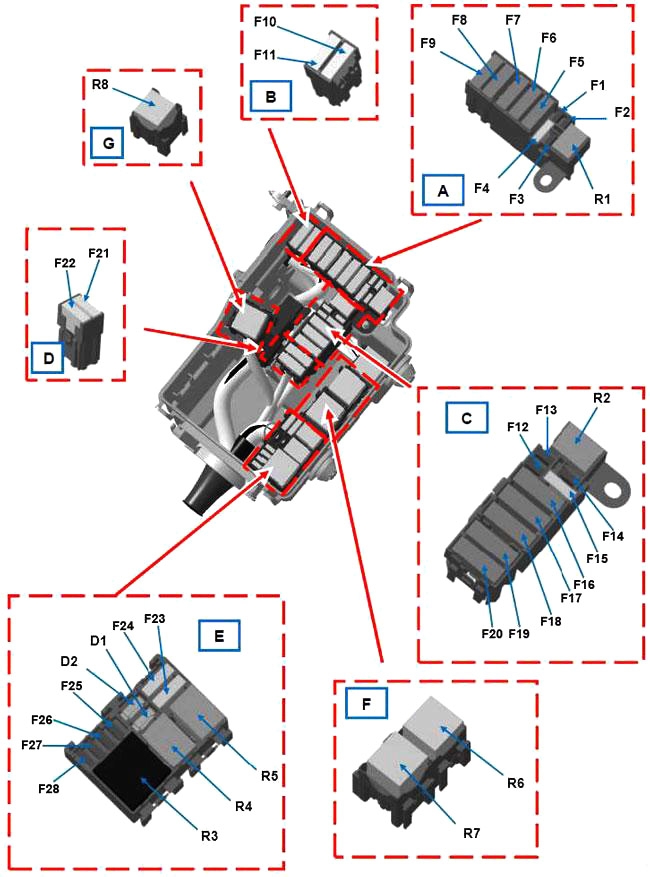

Diagramă
Componente protejate
| F1 | – | – |
| F2 | – | – |
| F3 | 25 | ABR/ESP |
| F4 | 30 | Aprindere |
| F5 | 70 | Compartiment pasager 1 |
| F6 | 70 | Compartiment pasager 3 |
| F7 | 50 | ABR/ESP |
| F8 | 60 | Compartiment pasager 2 |
| F9 | 20 | Încălzitor oglinzi |
| 40 | Geam spate + încălzire oglinzi | |
| F10 | – | – |
| F11 | – | – |
| F12 | – | – |
| F13 | – | – |
| F14 | 15 | + compresor climatizare alimentat baterie |
| F15 | 15 | Pompă combustibil |
| F 16 | 70 | Unitate control încălzitor |
| F17 | 60 | Grup element încălzitor |
| F18 | 60 | Grup element încălzitor |
| F19 | 40 | Creștere motor *408 și climatizare sau 450 și încălzire Grup ventilator acționat motor 1 |
| 50 | Creștere motor *408 și încălzire sau 450 și climatizare Grup ventilator acționat motor 1 |
| F20 | 40 | Increment motor *408 și climatizare sau 450 Grup ventilator acționat motor 2 |
| F21 | – | – |
| F22 | – | – |
| F23 | – | – |
| F24 | – | – |
| F25 | – | – |
| F26 | 25 | Încălzitor motorină |
| F27 | 20 | Sistem injecție motor |
| F28 | 15 | Sistem injecție motor |
| Releu | ||
| R1 | 20 | Demaror |
| R2 | 20 | Releu pompă combustibil |
| R3 | 40 | Releu alimentare injecție |
| R4 | 20 | Releu control compresor |
| R5 | – | – |
| R6 | 70 | Viteză mare (grup ventilator acționat motor 1) |
| R7 | 40 | Viteză mică (grup ventilator acționat motor) |
| R8 | 40 | Viteză mare (grup ventilator acționat motor 2) |
| Diodă | ||
| D1 | Compresor climatizare | |
| D2 | – | |

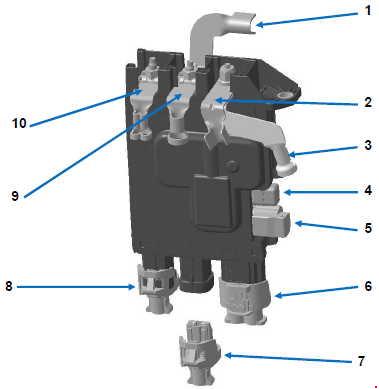

Unitate electrică de distribuție
Se află în apropierea bateriei însăși.
Diagramă
Funcție
- Cablaj alimentare protecție baterie
- Cablaj motor 300A (alternator)
- 300A Cablaj motor (demaror)
- Siguranță mini 5A cu capac (Start/Stop)
- Cablaj cabină 5A (Start/Stop)
- Cablaj cabină 50A (conversie opțiuni KPD și KC6 sau cârlig remorcă Rimorchio)
- Rezervat pentru reconstrucții țintite ale caroseriei
- 35A Cablaj motor (gestionare motor)
- Unitate de legătură motor
- Cablaj cabină 120A (asistență direcție)
