Renault Thalia (1999-2008) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Renault Thalia (1999–2008), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Renault Thalia – schema bloc siguranțe
Anul producției:1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008.
Siguranță brichetă (priză de alimentare) în Renault Thalia este siguranța 16 (20A) în bloc siguranțe în habitaclu.

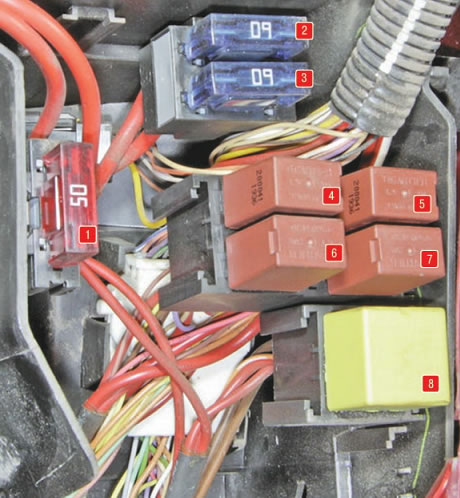

Compartiment motor
Se află în compartimentul motor lângă bateria, sub capacul protector.
Descriere
- 50A – Ventilator electric al sistemului de răcire motor
- 60A – Circuit „pozitiv” în habitaclu
- 60A – Circuit pozitiv habitaclu
- Releu viteză joasă ventilator electric al sistemului de răcire motor
- Releu pompă combustibil
- Neutilizat
- Releu blocare injecție
- Releu demaror

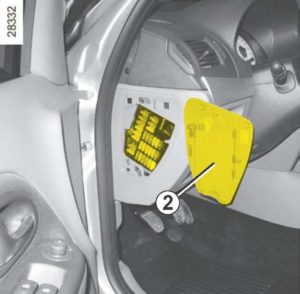

Habitaclu
Acest dispozitiv se află în spatele bordului.
Schema bloc siguranțe
| Nr | Descriere |
| 1 | 10A Far stânga (lumină de întâlnire) |
| 2 | 10A Far dreapta (lumină de întâlnire) |
| 3 | 10A Motor ștergător față |
| 4 | 15A Comutator lumină marșarier |
| 5 | Instalație injecție 15A |
| 6 | Unitate decodor 15A |
| 7 | Instalație injecție 5A |
| 8 | 20A Lumină interior;
Oglinzi exterioare; Sistem audio; Ceas. |
| 9 | 30A Instalație injecție |
| 10 | 10A Far stânga (lumină de drum) |
| 11 | 10A Far dreapta (lumină de drum) |
| 12 | 15A Claxon |
| 13 | 10A Sistem antifurt |
| 14 | 10A Lumini partea stângă, lumini de control |
| 15 | 10A Lumini partea dreaptă, iluminare spate indicatoare |
| 16 | 15A Sistem audio;
Siguranță brichetă; Ceas; Geam spate încălzit; Unitate centrală de comunicație. |
| 17 | 30A Climatizare |
| 18 | 7,5A Cutie automată |
| 19 | 15A Proiectoare de ceață |
| 20 | 30A Geam spate încălzit |
| 21 | 15A Ștergător și spălător parbriz (model Clio) geam spate |
| 22 | 15A Sistem airbag |
| 23 | 30A Geamuri electrice |
| 24 | 10A Sistem antiblocare roți (ABS) |
| 25 | 10A Priză diagnostic |
| 26 | 30A Ventilator încălzitor |
| 27 | 20A Închidere centralizată, bord, priză diagnostic |
| 28 | 20A Faruri de întâlnire |
| 29 | 15A Închidere centralizată, bord, priză diagnostic |
| 30 | 25A Închidere centralizată, bord, priză diagnostic |
Siguranța numărul 16 este responsabilă pentru brichetă.
Releu
În funcție de configurație în habitaclu sub bord pot fi prezente următoarele elemente .
Descriere
- A – Releu ștergător lunetă
- B – Releu proiectoare de ceață
- C – Releu claxon
- D – Releu dezghețare lunetă
