Renault Laguna 1 (1994-2001) – cutia de siguranțe

În acest articol, vei găsi diagramele cutiei de siguranțe a Renault Laguna I (1994–2001), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța alocarea fiecărei siguranțe (dispunerea siguranțelor).

Renault Laguna 1 – schema siguranței

Anul producției:1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001.

Siguranță brichetă (priză de alimentare) în Renault Laguna 1 este siguranța 30 în cutia de siguranțe din habitaclu.

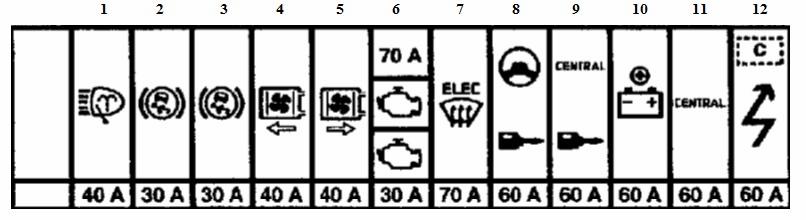

Compartiment motor

Siguranțele se află lângă baterie, pe partea stângă

Descriere

1. 40A – Motor ștergător faruri
2. 30A – Sistem antiblocare roți (ABS)
3. 30А – Sistem antiblocare roți (ABS)
4. 40A – Ventilator electric al sistemului de răcire al motorului stâng
5. 40A – Ventilator electric al sistemului de răcire al motorului, drept
6. 30A – Sistem de injecție sau încălzire al motorului diesel (70 A)
7. 70A – Releu pentru aprinderea încălzitorului electric al parbrizului față
8. 60A – “+” înainte de aprindere cu sistem antifurt
9. 60A – Releu după aprindere
10. 60A – baterie “+” internă
11. 60A – consolă centrală
12. 60A – Deblocare a consumatorilor de energie electrică

Elementele releu sunt plasate separat.

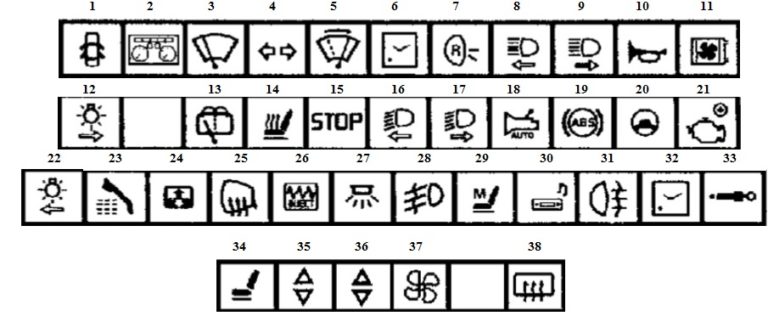

Habitaclu

Aceste cutii se află în partea inferioară stângă a bordului. Spatele carcasei va fi marcat cu descrierea actuală a circuitului și siguranțe de rezervă.

Nr	Descriere
1	25A Închidere centralizată
2	15A Set de semnalizatoare; Sistem airbag; Tensionatori centuri de siguranță; Decodor; Alarmă antifurt; Memorie scaun partea șoferului.
3	25A Motoare ale ștergătorului și spălătorului parbrizului
4	15A Semnalizatoare; Alarmă.
5	25A Frână electrică inversă motor ștergător parbriz
6	10A Ceas; Dispozitive de memorie ale unităților electronice și receptor radio; Acționare electrică oglinzi retrovizoare; Sirenă de alertă.
7	10A Lumini de marșarier (pentru modele cu cutie automată)
8	15A Proiector stânga faruri de întâlnire
9	15A Proiector dreapta faruri de întâlnire
10	25A Clopoțel
11	20A Ventilator electric sistem răcire motor
12	10A Lumină laterală dreapta; Semnalizator clopoțel cu lumini aprinse; Iluminare bord; Dimmer iluminare bord; Releu comutare zi-noapte; Unitate control stare becuri.
13	20A Motor ștergător spate; Dezghețare lunetă spate; Dezghețare electrică parbriz față; Lumini marșarier; Clopoțel – stingere lumină; Control încălzire.
14	20A Încălzitoare scaune
15	15A Lumini frână; Regulator de viteză; Releu-comutator semnalizatoare și alarmă; Unitate control stare becuri.
16	15A Proiector stânga faruri de întâlnire; Control de la distanță unghi faruri.
17	15A Lumină de întâlnire far dreapta
18	5A Cutie automată

19	5A Sistem antiblocare roți (ABS)
20	5A Servosterzo adattivo
21	30A “+” după aprindere
22	10A Lumină spate stânga; Iluminare; Martor stare bec.
23	5A Telefon mobil
24	30A Motor trapă
25	10A Oglinzi laterale încălzite
26	Sistem injecție 2A
27	15A Iluminare interior și portbagaj; Comutator siguranță copii; Alarmă antifurt.
28	25A Proiectoare de ceață
29	25A Memorie scaun șofer
30	20A Control radio; Încălzire; Siguranță brichetă.
31	10A Lumină spate proiectoare de ceață
32	10A Lumină ceas și display; Alarmă antifurt; Memorie poziție scaun șofer.
33	15A Amortizoare cu rigiditate variabilă
34	40A Scaun pasager cu alimentare
35	40A Geam electric ușă partea pasagerului
36	40A Geam electric ușă partea șoferului
37	50A Sistem climatizare
38	40A Lunetă spate încălzită
