Renault Kangoo (1997-2007) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Renault Kangoo (1997–2007), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța repartizarea fiecărei siguranțe (layout-ul siguranțelor).
Renault Kangoo (1997-2007) – schema bloc siguranțe
Anul producției: 1997, 1998, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007.
Siguranță Brichetă (priză de alimentare) în Renault Kangoo (1997-2007) este siguranța F25 în blocul siguranțe din habitaclu.
Bloc siguranțe în habitaclu
Acest dispozitiv se află în habitaclu pe partea șoferului.
| Nr | Amperi [A] | Descriere |
| F1 | – | – |
| F2 | 10 | Control electric al oglinzilor exterioare;
Ceas; Radio; Display central. |
| F3 | 15 | Iluminare compartiment bagaje;
Faruri suplimentare; Consolă iluminare interioară; Control uși laterale (exclus Mercosur). |
| F4 | 30 | Comutator pentru consumator
(protejează siguranțele 2 și 3). |
| F5 | 30 | Conector pentru remorcă;
Mercosur 1): Rezervat |
| F6 | 10 | Imobilizator;
Priză diagnostic OBD2; Tablou de bord. |
| F7 | 30 | Geam spate încălzit |
| F8 | 20 | Unitate decodificatoare |
| F9 | 15 | Faruri față proiectoare de ceață;
Mercosur 1): Rezervat |
| F10 | – | – |
| F11 | – | – |
| 20 | Mercosur 1):
Injecție. |
|
| F12 | – | – |
| F13 | – | – |
| F14 | 15 | Motor ștergător față;
Releu ștergător spate; Grup ștergător; Control încălzire geam spate; Lumini pe semnal acustic de avertizare; Modul cutie automată (exclus Mercosur). |
| F15 | 20 | Cutia comutatorului temporizat
ștergător față; Motor ștergător față; Grup spălător/ștergător parbriz. |
| F16 | 15 | Comutator frână;
Tablou de bord; Calculator climatizare; Sistem airbag și ECU pretensionatoare; Priză diagnostic OBD2; Comutator ECO/PERF (exclus Mercosur); Ceas; Modul avertizare centură de siguranță (exclus Mercosur). |
| F17 | 10 | Sistem antiblocare roți (ABS)
Mercosur 1): Rezervat. |
| F18 | 2 | Calculator decodor |
| F19 | 25 | Ridicător geam față stânga |
| F20 | 25 | Ridicător geam față dreapta |
| F21 | 20 | Scaun încălzit;
Mercosur 1): Rezervat |
| F22 | 20 | Trapă electrică
Mercosur 1): Rezervat. |
| F23 | 15 | Rezervat;
Mercosur 1): Injecție. |
| F24 | 15 | Calculator climatizare;
Mercosur 1): Rezervat. |
| F25 | 15 | Brichetă;
Radio; Afișaj central; Control releu după aprindere. |
| F26 | 25 | Panou control climatizare |
| F27 | 10 | Far stânga;
Martor control bord. |
| F28 | 10 | Far dreapta |
| F29 | 10 | Faruri de întâlnire stânga;
Reglaj de la distanță faruri. |
| F30 | 10 | Faruri de întâlnire dreapta;
Bord. |
| F31 | 10 | Faruri stânga;
Iluminare număr înmatriculare; Martor control bord; Comutatoare iluminare; Lumini la semnal acustic de avertizare. |
| F32 | 10 | Faruri dreapta;
Comutatoare iluminare. |
| F33 | 10 | Proiectoare de ceață spate;
Bord Mercosur 1): Rezervat |
| F34 | 15 | Claxon |
| F35 | 10 | Semnalizatoare și lumini de urgență |
| F36 | 10 | Oglinzi laterale încălzite;
Mercosur 1): Rezervat. |
| F37 | – | – |
| F38 | – | – |
| F39 | – | – |
Unitate releu a habitaclului
Această unitate se află în habitaclu sub bord, pe partea șoferului, deasupra bloc siguranțe.
Versiune cu volan pe stânga în Europa / exclus Suedia / exclus piețele Mercosur
Totuși, releul (Q) se află în spatele bordului.
Mercosur
Versiune cu volan pe dreapta
Versiune suedeză cu volan pe stânga
Totuși, placa releu (M, N, O, P, Q) se află în spatele bordului.
| Nr | Descriere |
| A | Semnal acustic: avertizare “Lumini aprinse” |
| B | Unitate: ceas față |
| C | Unitate: indicator central |
| D | – |
| Mercosur:
Releu: ștergător spate |
|
| E | Releu: geam spate încălzit |
| F | Mercosur:
Releu: + După aprindere / + Înainte de aprindere |
| H | Releu: + După aprindere / + Înainte de aprindere;
Mercosur: Releu: climatizare |
| I | Releu: faruri față proiectoare de ceață;
Mercosur: Receptor: control elemente de deschidere. |
| J | Releu: indicator combustibil (benzină/gaz) |
| K. | Releu: încuietori electrice |
| L | RHD:
Receptor: control elemente de deschidere |
| M | Suedia:
Releu: lumini de zi dezactivate |
| N | Suedia:
Releu: lumini de zi lumini de poziție |
| O | Suedia:
Releu: lumini principale de zi (cutie automată) |
| P. | Suedia:
Releu: lumini principale de zi (cutie manuală) |
| Q | Receptor: control elemente de deschidere (Suedia)
Receptor: control uși și geamuri (versiune cu volan pe stânga în Europa/ exclus Suedia/exclus piețe Mercosur) |

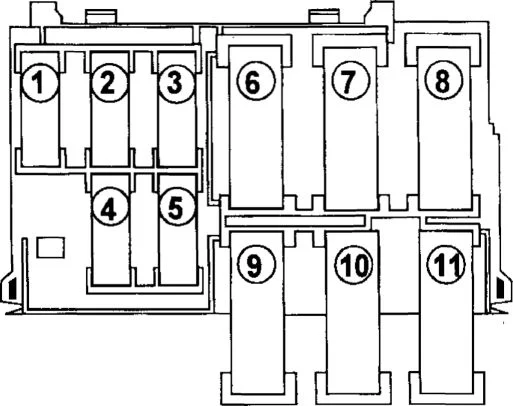

Bloc siguranțe în compartiment motor
| Nr | Amperaj [A] | Descriere |
| F1 | 30 | Injectie;
F8Q, F9Q790: Neutilizat. |
| 25 | F9Q, K9K:
Injectie. |
|
| F2 | 30 | K7J, F8Q, F9Q790:
Neutilizat; D4F712, D7F726, D7F744, F9Q, K4M, K9K: Unitate ventilator. |
| F3 | 5 | Injectie;
F9Q, K9K: Neutilizate |
| F4 | – | D4F712, D7F726, F9Q, K4M, K9K:
Neutilizat. |
| 7,5 | K7J:
Modul cutie automată |
|
| 10 | D7F744:
Releu electrovalvă gaz lichid. |
|
| 15 | F8Q:
Funcții motor. |
|
| F5 | 15 | K7J:
Injectie; D7F744: Injectie/gaz; D7F726, K4M: Ventilator; Aprindere; F8Q: Neutilizat; F9Q, K9K: Funcții motor. |
| F6 | – | – |
| 70 | F8Q , F9Q, K9K:
Unitate încălzire. |
|
| F7 | 50 | D4F712, D7F726, K4M, K7J:
Grup ventilator; D7F744: Neutilizat; F8Q , F9Q, K9K : Funcții motor |
| F8 | 60 | Bord |
| F9 | 60 | Sistem antifurt |
| 80 | K4M, F9Q790:
Sistem antiblocare. |
|
| F10 | 60 | Bord |
| F11 | 30 | D7F744, F9Q790, K7J:
Grup ventilator încălzitor; D4F712, D7F726, F8Q , F9Q, K9K : Grup ventilator climatizare. |
| 60 | F9Q790, K4M, K7J:
Climatizare. |
Siguranțe simple sau duble
| Amperi [A] | Descriere |
| 80 | F9Q, K9K:
Grup pompă servodirecție |
| 70 | F9Q, K9K:
Termoplastice. |
| 80 | F9Q790:
Injecție. |
| 80 | F9Q790:
Unitate ventilator. |

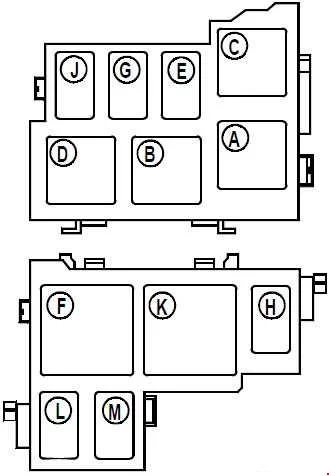

Bloc releu compartiment motor (F8Q, F9Q, D4F, D7F744, F9Q, K4M752, K7J, K9K)
| Nr | Descriere |
| A | D7F744, F8Q:
Neutilizat; F9Q, K9K: Încălzitor; F9Q790 (4 x 4): Încălzitor 2 și 3; K4M750: Grup ventilator. |
| B | D7F744:
Electrovalvă gaz lichid; F8Q, F9Q, K9K: Neutilizat; F9Q790 (4×4): Viteză grup ventilator 2; K4M750: Pompă combustibil. |
| C | D7F744, F8Q, F9Q790 (4 × 4):
Grup pompă servodirecție; F9Q, K4M750, K9K: Neutilizat. |
| D | D7F744, F8Q, K4M750:
Neutilizat; F9Q, K9K: Încălzitor; F9Q790 (4 x 4): Încălzitor 1. |
| E | D7F744, F8Q, F9Q, K9K:
Neutilizat F9Q790 (4×4): Viteză ventilator 1; K4M750: Ventilator viteză joasă (versiune climatizare). |
| F | D4F, D7F744:
Neutilizat; K7J: Aprindere; F8Q: Grup ventilator; F9Q, K9K: Grup pompă servodirecție; K4M752: Neutilizat. |
| G | D7F744:
Oprire pompă combustibil gaz lichid. F8Q, F9Q, K4M750, K9K: Neutilizate; F9Q790 (4×4): Pompă combustibil. |
| H | D4F, D7F744, F9Q, K7J, K4M752, K9K:
Bloc injecție; F8Q: Corecție altimetru. |
| J | D7F744, F8Q, F9Q, K9K:
Neutilizat F9Q790 (4×4): Alimentare calculator injecție motorină; K4M750: Bloc injecție. |
| K. | D7F744, F8Q, F9Q, K9K:
Ventilator viteză joasă (versiune climatizare); D4F, F9Q, K7J, K4M752, K9K: Grup ventilator (versiune climatizare). |
| L | D4F, D7F744, K4M752, K7J:
Pompă combustibil; F8Q: + După aprindere / + Înainte de aprindere; F9Q, K9K: Grup ventilator. |
| M | D4F, D7F744, K7J:
Grup ventilator; D4F, K7J: Ventilator viteză joasă (versiune climatizare); F8Q, F9Q: Încălzitor motorină; K4M752: Grup releu viteză joasă (versiune climatizare); K9K: Neutilizat. |
Bloc releu compartiment motor (D7D (piețe America Latină))
| Nr | Amperaj [A] | Descriere |
| F1 | 60 | Siguranță: baterie bord |
| F2 | 60 | Siguranță: baterie bord |
| F7 | 30 | Siguranță: protecție motor |
| Releu | ||
| 1 | Injecție | |
| 2 | Injecție | |
| 3 | – | |
| 4 | Control compresor climatizare | |
Bloc releu compartiment motor (D7F720 (piețele Americii Latine))
| Nr | Amperi [A] | Descriere |
| F1 | 30 | Unitate ventilator |
| Releu | ||
| A | Montaj ventilator | |
| B | Bloc injecție | |
Bloc releu compartiment motor (D7D, K7M (climatizare; piețe Mercosur))
| Nr | Amperi [A] | Descriere |
| F1 | 40 | Bord |
| F2 | 60 | Bord |
| F3 | 60 | Bord |
| F5 | 50 | Protecție motor |
| Releu | ||
| 1 | Injecție | |
| 2 | Injecție | |
| 3 | Grup ventilator viteză joasă | |
| 4 | Control compresor climatizare | |
| 5 | Ventilator cu 2 viteze | |
Bloc releu compartiment motor (K7M (piețele Americii Latine))
| Nr | Amperaj [A] | Descriere |
| F1 | 40 | Bord |
| F2 | 60 | Bord |
| F5 | 80 | Protecție motor |
| Releu | ||
| 1 | Injecție | |
| 2 | Injecție | |
| 5 | Viteză grup ventilator 2 | |
Cutia de relee compartiment motor (F8Q (piețele din America Latină))
| Nr | Amperaj [A] | Descriere |
| F1 | 40 | Baterie bord |
| F2 | 60 | Baterie bord |
| F3 | 60 | Baterie bord |
| F4 | 50 | Protecție motor |
| F5 | 80 | Protecție motor |
| F6 | 70 | Protecție motor |
| Releu | ||
| 1 | Injecție | |
| 2 | Injecție | |
| 3 | Încălzitor ulei motorină | |
| 4 | Montare ventilator | |
| 5 | Grup ventilator viteză mică | |
| 6 | Grup pompă servodirecție | |
| 7 | Control compresor climatizare | |
