Renault Clio II (1999-2005) – cutia de siguranțe

Andrei Popescu

În acest articol vei găsi diagramele cutiei de siguranțe a Renault Clio II (1999–2005), vei descoperi unde se află panourile de siguranțe în interiorul vehiculului și vei obține informații detaliate despre atribuirea și dispunerea fiecărei siguranțe.

Renault Clio II (1999-2005) – schema cutiei de siguranțe

Anul producției: 1999, 2000, 2001, 2002, 2003, 2004, 2005.

Cutia de siguranțe în habitaclu

Locația cutiei de siguranțe

Renault Clio II (1999-2005) – schema cutiei de siguranțe

Cutia se află în partea stângă a volanului.

Pentru identificarea siguranțelor, consultați eticheta cu dispunerea siguranțelor (4).

Atribuirea siguranțelor

Simbol Descriere
Simbol Descriere
Renault Clio II (1999-2005) – schema cutiei de siguranțe - 2 Airbag-uri;

Ceas central.
Renault Clio II (1999-2005) – schema cutiei de siguranțe - 3 Lumină de stop
Renault Clio II (1999-2005) – schema cutiei de siguranțe - 4 Geam spate încălzit
Renault Clio II (1999-2005) – schema cutiei de siguranțe - 5 Ștergător parbriz
Renault Clio II (1999-2005) – schema cutiei de siguranțe - 6 Sistem antiblocare roți (ABS)
  Renault Clio II (1999-2005) – schema cutiei de siguranțe - 7 Ventilator
Renault Clio II (1999-2005) – schema cutiei de siguranțe - 8 Radio;

Ceas;

Brichetă
Renault Clio II (1999-2005) – schema cutiei de siguranțe - 9 Claxon
Renault Clio II (1999-2005) – schema cutiei de siguranțe - 10 Semnalizator stânga
Renault Clio II (1999-2005) – schema cutiei de siguranțe - 11 Semnalizator dreapta
Renault Clio II (1999-2005) – schema cutiei de siguranțe - 12 Faruri de drum dreapta
Renault Clio II (1999-2005) – schema cutiei de siguranțe - 13 Faruri de drum stânga
Renault Clio II (1999-2005) – schema cutiei de siguranțe - 14 Far dublu (faruri de întâlnire și de drum)
Renault Clio II (1999-2005) – schema cutiei de siguranțe - 15 Încălzire oglinzi
Simbol Descriere
Renault Clio II (1999-2005) – schema cutiei de siguranțe - 16 Proiectoare de ceață față
Renault Clio II (1999-2005) – schema cutiei de siguranțe - 17 Gol
Renault Clio II (1999-2005) – schema cutiei de siguranțe - 18 Gol
Renault Clio II (1999-2005) – schema cutiei de siguranțe - 19 Ceas central
Renault Clio II (1999-2005) – schema cutiei de siguranțe - 20 Semnalizator;

Lumini de avarie.
Renault Clio II (1999-2005) – schema cutiei de siguranțe - 21 Proiectoare de ceață spate
Renault Clio II (1999-2005) – schema cutiei de siguranțe - 22 Lumini laterale stânga
Renault Clio II (1999-2005) – schema cutiei de siguranțe - 23 Lumini laterale dreapta
Renault Clio II (1999-2005) – schema cutiei de siguranțe - 24 Lumini interioare și portbagaj;

Radio.
Renault Clio II (1999-2005) – schema cutiei de siguranțe - 25 Închidere centralizată
  Renault Clio II (1999-2005) – schema cutiei de siguranțe - 26 Geamuri electrice
Renault Clio II (1999-2005) – schema cutiei de siguranțe - 27 Ștergător/Ștergătoare parbriz faruri
Renault Clio II (1999-2005) – schema cutiei de siguranțe - 28 Scaune încălzite
Renault Clio II (1999-2005) – schema cutiei de siguranțe - 29 Trapă electrică
  Renault Clio II (1999-2005) – schema cutiei de siguranțe - 30 Imobilizator

Relee în compartimentul pasagerului

Relee (înainte de 02.2001)

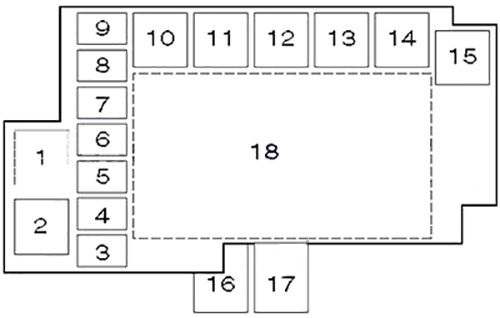

Relee în compartimentul pasagerului

Relee (înainte de 02.2001)

Nr Releu
1 Releu proiectoare de ceață
2 Releu lunetă încălzită
3 Releu semnalizator;

Releu indicatoare de avertizare.
4 Releu electric pentru închiderea geamului
5 Releu pentru deschiderea geamului electric
6 –
7 Releu lumini laterale/spate (cu lumini de zi)
8 Releu faruri de întâlnire (cu lumini de zi)
9 –
10 Releu motor ștergător față
11 Releu ștergător spate
12 Releu de feedback (1999^)
13 Releu închidere centralizată
14 Releu deblocare închidere centralizată
15 Releu circuite auxiliare de aprindere
16 Releu indicator nivel combustibil (GPL) (06/00^)
17 Releu pompă spălător faruri (06/00^)
18 Modul control multifuncțional

Releu (din 03.2001)

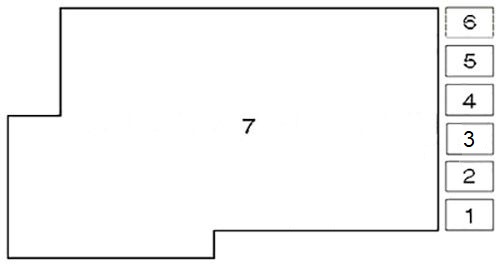

Relee în compartimentul pasagerului - 2

Releu (din 03.2001)

Nr Releu
1 Releu al luminilor laterale/spate (cu lumini de zi)
2 Releu al luminilor de zi
3 Releu al proiectoarelor de ceață, față
4 Releu al farurilor de întâlnire (cu lumini de zi)
5 Releu al pompei ștergătoarelor parbrizului farurilor 1
6 Releu al pompei ștergătoarelor parbrizului farurilor 2
7 Modul control multifuncțional
Cutii de siguranțe în compartiment motor

Poziția cutiei de siguranțe

Cutia de siguranțe se află în partea stângă în compartiment motor.

Cutia de siguranțe 1 (înainte de 02.2001)

Relee în compartimentul pasagerului - 3

Atribuirea siguranțelor în cutia de siguranțe 1 din compartiment motor (înainte de 02.2001)

Nr Descriere
1 –
2 Releu motor ventilator răcire (cu AC)
3 Releu control motor (EC)
4 Releu pompă combustibil
5 Releu ventilator răcire motor pentru prevenire pierderi/releu viteză joasă ventilator răcire motor (cu AC)

Cutia de siguranțe 1 (03.2001-10.2001)

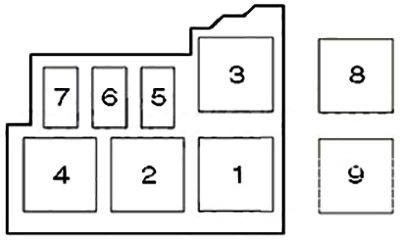

Relee în compartimentul pasagerului - 4

Atribuirea siguranțelor în cutia de siguranțe 1 din compartiment motor (03.2001-10.2001)

Nr Descriere
1 Releu ventilator răcire motor pentru prevenirea scurgerilor;

Releu ventilator răcire motor viteză joasă.
2 Releu pompă combustibil (FP)
3 Releu pompă principală lichid cutie de viteze

(D4F, cutie manuală secvențială)
4 Releu ambreiaj compresor climatizare
5 Releu motor ventilator răcire motor
6 Releu demaror
7 Releu control motor (EC)
8 Releu ventilator încălzitor
9 Releu lumini marșarier

(D4F, cutie manuală secvențială)

Cutia de siguranțe 1 (din 11.2001)

Relee în compartimentul pasagerului - 5

Alocarea siguranțelor în cutia de siguranțe 1 din compartiment motor (din 11.2001)

Nr Descriere
1 Releu motor ventilator răcire (cu AC)
2 Releu pompă combustibil (FP)
3 Releu pompă principală lichid cutie schimbător

(D4F, cutie manuală secvențială)
4 Releu ambreiaj compresor climatizare
5 Releu ventilator răcire motor pentru prevenire pierderi;

Releu ventilator răcire motor viteză mică.
6 Releu demaror
7 Releu control motor (EC)
8 Releu ventilator încălzitor
9 Releu lumini marșarier

(D4F, cutie manuală secvențială)

Cutia de siguranțe 2 (înainte de 02.2001)

Relee în compartimentul pasagerului - 6

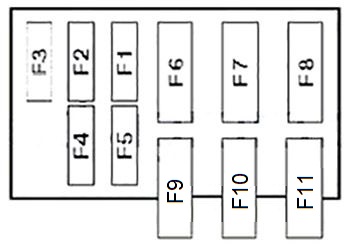

Atribuirea siguranțelor în cutia de siguranțe a compartimentului motor 2 (1999-2001)

Nr Amperaggi [A] Descriere
F1 30A Releu de control al motorului (EC) (2000);

Releu al pompei combustibil.
F2 30A Releu al motorului ventilatorului răcire (fără AC)
F3 5A Modul control motor (ECM);

Releu al pompei combustibil (2000).
F4 7,5A Releu motor demaror (cu AC);

Modul control cutie (TCM) (cu AC).
F5 15A Gestionare motor
F6 – –
F7 50A Releu ventilator răcire motor pentru prevenire pierderi/releu viteză mică ventilator răcire motor (cu AC)
F8 60A Comutator aprindere (2000);

Cutia de siguranțe a consolei/placa releelor (2000);

Comutator lumină.
F9 60A Sistem antiblocare roți (ABS)
F10 60A Releu circuite auxiliare aprindere;

Cutia de siguranțe în consola/placa releelor;

Comutator lumină.
F11 60A Motor ventilator încălzitor (cu AC)

Cutia de siguranțe 2 (03.2001-10.2001)

Relee în compartimentul pasagerului - 7

Alocarea siguranțelor în cutia de siguranțe din compartiment motor 2 (03.2001-10.2001)

Nr Amperaggi [A] Descriere
F1 30A Gestionarea motorului
F2 30A Releu motor ventilator răcire (fără AC)
F3 5A Gestionarea motorului (D7F726/K4J/K4M)
F4 5A Cutie automată (AT);

Cutie manuală secvențială (D4F).
F5 15A Gestionarea motorului
F6 40A Cutie manuală secvențială (D4F)
F7 50A Releu ventilator răcire motor pentru prevenirea scurgerilor/releu viteză redusă ventilator răcire motor (cu AC)
F8 60A Sistem alarmă;

Comutator lumină;

Modul control multifuncțional.
F9 60A Sistem antiblocare roți (ABS)
F10 60A Releu circuite auxiliare aprindere;

Comutator lumină;

Modul control multifuncțional.
F11 30A Motor ventilator încălzitor (cu AC)

Cutia de siguranțe 2 (din 11.2001)

Relee în compartimentul pasagerului - 8

Atribuirea siguranțelor în cutia de siguranțe 2 din compartiment motor (din 11.2001)

Nr Amperaggi [A] Descriere
F1 30A Gestionarea motorului
F2 30A Releu motor ventilator răcire (fără AC)
F3 5A Gestionarea motorului (K4J/K4M/F4R736)
F4 5A Cutie automată (AT);

Cutie manuală secvențială (D4F).
F5 15A Gestionarea motorului
F6 40A Cutie manuală secvențială (D4F)
F7 50A Releu ventilator răcire motor pentru prevenirea scurgerilor/releu viteză joasă ventilator răcire motor (cu AC)
F8 60A Sistem alarmă;

Comutator lumină;

Modul control multifuncțional.
F9 25A Sistem antiblocare roți (ABS) – Bosch 8.0
F10 50A Sistem antiblocare roți (ABS) – Bosch 8.0
F11 60A Releu circuite auxiliare aprindere;

Comutator lumină;

Modul control multifuncțional.
F12 30A Motor ventilator încălzitor (cu AC)
