Renault Premium DXI450 – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Renault Premium DXI 450, vei obține informații despre poziția panourilor de siguranțe în interiorul vehiculului și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Renault Premium DXI450 – schema bloc siguranțe
Anul producției: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.
Siguranță Brichetă (priză de alimentare) în Renault Premium DXI450 este siguranța F14 sau 30 (în funcție de versiune) în bloc siguranțe.

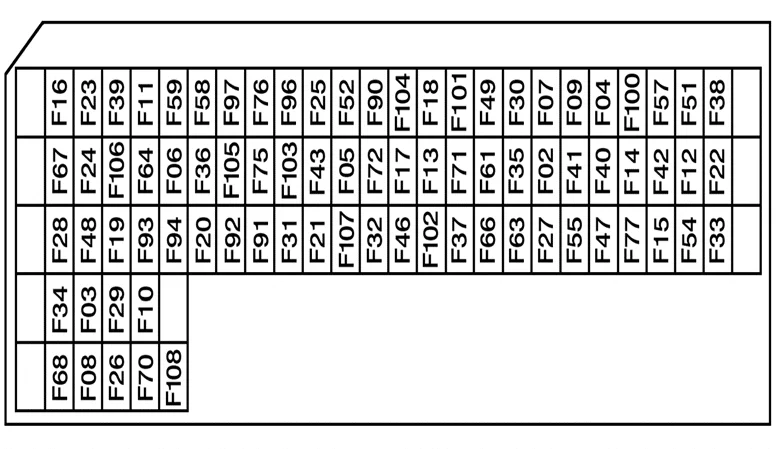

Bloc siguranțe
| Descriere | Nr | Amperaj [A] |
| Afișajul informațiilor principale;
Releu de siguranță și autorizare înclinarea cabinei; Releu de alimentare al motorului de înclinare a cabinei. |
F03 | 7,5 |
| Afișarea informațiilor principale | F04 | 5 |
| Motorul pompei de spălare a parbrizului farurilor | F05 | 30 |
| Afișarea informațiilor principale;
Tahograf. |
F06 | 5 |
| ECU de gestionare a vehiculului | F07 | 5 |
| Afișaj principal al informațiilor;
Imobilizator motor ECU; Alarmă ECU; ECU uși centralizate; ECU de gestionare a producției de aer. |
F08 | 5 |
| Modul ECU pentru gestionarea
setărilor producătorului caroseriei. |
F09 | 5 |
| ECU de climatizare | F10 | 30 |
| Controler frână hidraulică;
Controler frână electrică. |
F11 | 10 |
| Controler cutie de viteze;
Controler cutie automată. |
F12 | 15 |
| Gestionarea iluminării și semnalizării;
Motor ștergător parbriz; Releu de întârziere temporală; Motor pompa spălare parbriz; Motor ștergător parbriz. |
F13 | 20 |
| Brichetă | F14 | 15 |
| Priză diagnostic vehicul;
Priză de achiziție date vehicul. |
F15 | 5 |
| Control selecție;
Diferență între roți – martor de avertizare blocare; electrovalvă blocare mecanism diferential roți spate; Electrovalvă activare PTO nr. 1; Electrovalvă activare PTO nr. 2; Electrovalvă activare PTO nr. 3; Mecanism diferențial interax; Electrovalvă încuietoare. |
F 16 | 10 |
| Far de întâlnire drept | F17 | 10 |
| Claxon electric;
Semnal acustic. |
F18 | 10 |
| Controler climatizare | F19 | 5 |
| Set radio;
Controler alarmă; Încuietoare centralizată uși. |
F20 | 10 |
| Priză remorcă ABS/EBS | F21 | 20 |
| Far superior unic partea șoferului;
Far superior unic partea pasagerului; Iluminare superioară (uși); Iluminare în spațiul scărilor. |
F22 | 10 |
| Senzor unghi blocare controlat;
Senzor unghi blocare controlat; Controler suspensie pneumatică; Controler ax direcție. |
F23 | 5 |
| Rezistor încălzitor combustibil nr. 2 | F24 | 20 |
| Alimentare disponibilă
(dispozitiv în pictograma de avertizare poziția „drum”); Alimentare disponibilă (iluminare); Dispozitiv în poziție deblocată martor avertizare; Echipament martor avertizare iluminare; Priză remorcă cu 15 pini. |
F25 | 10 |
| Alimentare disponibilă (după aprindere) | F26 | 15 |
| Acționator geamuri | F27 | 20 |
| Controler gestionare frânare EBS | F28 | 20 |
| Comutator cutie automată;
Interfață gestionare integrată ECU. |
F29 | 10 |
| Controler gestionare iluminare și semnalizare | F30 | 30 |
| Reglare temperatură cabină ECU;
Alarmă ECU; Încălzitor suplimentar aer-apă; Încălzitor suplimentar aer-aer; ECU climatizare. |
F31 | 20 |
| Alimentare disponibilă (după comutatorul principal) | F32 | 10 |
| Motor înclinare cabină | F33 | 30 |
| Interfață gestionare integrată ECU | F34 | 3 |
| Controler gestionare iluminare și semnalizare | F36 | 10 |
| Convertor tensiune (24V/12V – 15A)
pentru sistemul de comunicare audio; Set radio. |
F37 | 10 |
| Lumini de semnalizare suplimentare;
Lumină de avertizare; Far de lucru. |
F38 | 10 |
| Gestionare vehicul ECU;
Dezghețare LH; Rezistor oglindă retrovizoare RH; Dezghețare; Rezistor oglindă retrovizoare; Releu alimentare încălzire și rotire pentru oglindă retrovizoare; Releu control dezghețare parbriz. |
F39 | 15 |
| Control funcționare motor;
Demaror; Releu pornire; Releu încălzire aer; Frână motor; Electrovalvă nr. 1; Electrovalvă frână evacuare; Electrovalvă schimbare gamă; Electrovalvă control distribuitor motor; Electrovalvă reglare viteză ventilator răcire motor. |
F40 | 30 |
| Demaror;
Releu de pornire; Frână motor 1 supapă electromagnetică; Frână motor 2 supapă electromagnetică; Electrovalvă frână de evacuare; Electrovalvă schimbător trepte; Electrovalvă control distribuitor. |
F41 | 15 |
| Releu încălzire aer;
Supapă electromagnetică reglare viteză ventilator răcire motor. |
F42 | 10 |
| Priză alimentare 24 V;
Priză diagnostic cutie automată. |
F43 | 15 |
| Lampă rotativă nr. 1;
Lampă rotativă nr. 2; Releu alimentare lampă rotativă. |
F46 | 15 |
| ECU gestionare producere aer | F47 | 7,5 |
| Întreținere frână pentru control;
ECU gestionare frânare EBS. |
F48 | 3 |
| ECU suspensie pneumatică;
ECU gestionare alimentare vehicul (ADR). |
F49 | 5 |
| Ax controlat de ECU | F51 | 5 |
| Comutator cutie automată;
Imobilizator motor ECU; Controler oprire de urgență cabină; Controler vehicul; Releu alimentare după aprindere nr. 1; Releu alimentare după aprindere nr. 2; Releu alimentare după aprindere nr. 3; Releu alimentare accesorii nr. 1; Releu alimentare accesorii nr. 2; Releu împământare circuit alternator (ADR); Rezistor descărcare circuit alternator; Priză diagnostic vehicul. |
F52 | 10 |
| Controler bord | F54 | 10 |
| Controler frână hidraulică | F57 | 10 |
| Controler oprire de urgență cabină;
Releu împământare circuit alternator (ADR). |
F58 | 3 |
| Pregătire pentru gestionare bord (ECU);
Întreținere frână pentru control; Releu alimentare lumini marșarier. |
F59 | 10 |
| Convertor tensiune (24 V/12 V)
pentru pachet informatic. |
F61 | 15 |
| Priză alimentare 24 V | F63 | 15 |
| Priză remorcă cu 15 pini | F64 | 10 |
| Iluminare compartiment scule;
Iluminare grilaj față; Motor electric supapă de aerisire trapă. |
F66 | 10 |
| Controler cutie;
Controler cutie automată. |
F67 | 20 |
| Convertor tensiune (24 V/12 V – 10 A)
pentru sistem comunicare audio; Convertor tensiune (24 V/12 V – 15 A) pentru sistem comunicare audio; Convertor tensiune (24 V/12 V) -12 și 24 V prize integrate; Cameră de refrigerare; Priză alimentare suplimentară 24 V. |
F68 | 20 |
| Priză remorcă ABS/EBS | F70 | 10 |
| Alimentare disponibilă (după aprindere) | F71 | 15 |
| Semnalizator faruri;
Lumină de întâlnire stânga. |
F72 | 10 |
| Alimentare disponibilă
(informații alternator, motor în funcțiune); Grup încălzire scaun stânga; Scaun stânga încălzit. |
F75 | 15 |
| Contor ore funcționare vehicul;
Încălzitor suplimentar aer; Releu împământare circuit alternator (ADR); Supapă electromagnetică încălzitor suplimentar aer/apă. |
F76 | 10 |
| Alimentare disponibilă (după comutator principal) | F77 | 15 |
| Gestionare iluminare și semnalizare ECU;
Releu alimentare lumini spate proiectoare ceață; Releu alimentare faruri; Releu alimentare lumini proiectoare ceață; Releu alimentare iluminare nocturnă; Releu dezactivare lumini proiectoare ceață cu farurile aprinse. |
F90 | 3 |
| Semnalizator contur dreapta nr. 1;
Semnalizator contur dreapta nr. 2; Lumini contur stânga față/spate; Semnalizator contur dreapta nr. 3; Semnalizator contur dreapta nr. 4; Lumini contur dreapta spate/spate; Lumini poziție superioare stângi; Lumini contur stângi montate pe banda reflectorizantă; Alimentare ECU gestionare vehicul (ADR). |
F91 | 10 |
| Lumini poziție față dreapta/spate;
Semnalizator contur stânga nr. 1; Semnalizator contur stânga nr. 2; Semnalizator contur stânga nr. 3; Semnalizator contur stânga nr. 4; Lumini poziție spate stânga; Lumini poziție superioare stângi; Semnalizator contur dreapta montat pe banda reflectorizantă. |
F92 | 10 |
| Alimentare disponibilă (lumină spate (a) contur dreapta;
Priză remorcă cu 15 pini. |
F93 | 10 |
| Alimentare disponibilă (lumină spate (a) contur stânga;
Priză remorcă cu 15 pini. |
F94 | 10 |
| Instrumente și control iluminare nocturnă | F96 | 3 |
| Alimentare disponibilă (iluminare nocturnă) | F97 | 5 |
| Faruri de avertizare;
Proiectoare de ceață; Lumini avertizare dreapta; Faruri de drum stânga; Faruri de întâlnire stânga; Proiectoare de ceață. |
F100 | 15 |
| Semnalizator avertizare proiectoare ceață;
Lumină spate proiectoare ceață dreapta; Lumină spate proiectoare ceață stânga; Priză remorcă cu 15 pini. |
F101 | 10 |
| Afișaj principal informații;
Far de drum dreapta; Far de drum stânga. |
F102 | 10 |
| Alimentare disponibilă (informații marșarier);
Control blocare semnal marșarier; Lumini marșarier; Claxon exterior; Priză remorcă cu 15 pini. |
F103 | 10 |
| Lumini de stop;
Priză remorcă cu 15 pini. |
F104 | |
| Senzor concentrație oxizi de azot în gaze;
Modul pompă control alimentare AdBlue; Electrovalvă bypass circuit apă motor. |
F107 | 10 |
| Încălzitor suplimentar aer | F108 | 20 |

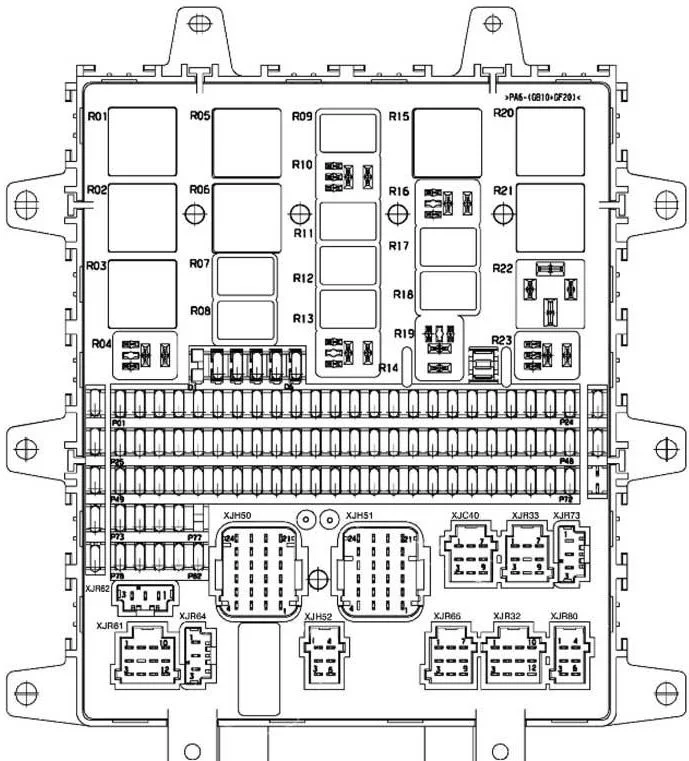

Releu
| Descriere | Amperaj [A] | Nr |
| După aprindere releu de alimentare nr. 1 | 50 | R01 |
| După aprindere releu de alimentare nr. 2 | 50 | R02 |
| După aprindere releu de alimentare nr. 3 | 50 | R03 |
| Releu de alimentare al oglinzii retrovizoare încălzite și
rotative |
10 | R04 |
| Releu de alimentare controlat de alternator (motor în funcțiune) | 20 | R05 |
| Releu de alimentare al luminilor laterale/spate și de contur. | 20 | R06 |
| Activează releul de alimentare al iluminării nocturne | 10 | R07 |
| Releu de alimentare al farurilor | 10 | R08 |
| Releu de împământare al circuitului alternatorului (ADR) | 10 | R09 |
| Releu de alimentare al încălzitorului suplimentar | 10 | R10 |
| Releu de siguranță și
autorizare a înclinării cabinei |
10 | R11 |
| Releu de alimentare a luminilor laterale/spate și de contur dreapta și stânga
(remorcă și producător caroserie) |
10 | R12 |
| Releu de alimentare a luminilor de stop | 10 | R13 |
| Releu de alimentare a farurilor de drum | 10 | R14 |
| Releu de întârziere a motorului ștergătorului parbrizului | 20 | R15 |
| Releu de alimentare ECU al cutiei automate | 10 | R16 |
| Activare releu | 10 | R17 |
| Releu de alimentare a luminilor spate proiectoare de ceață | 10 | R18 |
| Releu de alimentare a suspensiei pneumatice | 10 | R19 |
| Releu de alimentare ECU al vehiculului și motorului | 50 | R20 |
| Releu de alimentare accesorii nr. 1 | 50 | R21 |
| Releu de alimentare accesorii nr. 2 | 50 | R22 |
| Releu de alimentare a luminilor proiectoare de ceață | 10 | R23 |

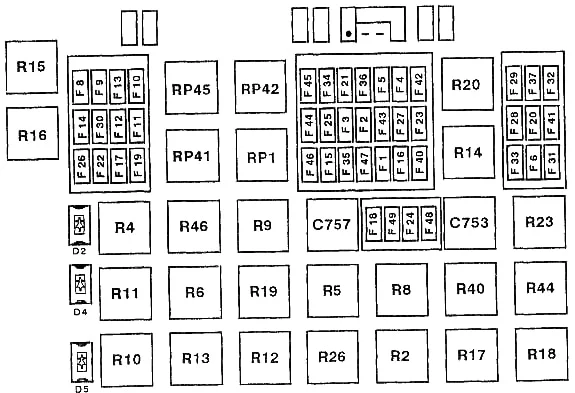

Tip 2
| Cronometru | F1 |
| Alimentare de rezervă (după contactul demarorului) | F1 |
| Priză remorcă cu șapte pini (ABS) | F1 |
| Alimentare martori de control „SERVICIU” și „PERICOL” | F1 |
| Releu electrovalvă „ABS / ASR” (față stânga / spate dreapta) | F1 |
| Releu supapă electromagnetică „ABS / ASR” (Față dreapta / Spate stânga) | F1 |
| Releu protecție de urgență ABS | F1 |
| Dispozitiv de calcul „ABS / ASR” | F1 |
| Releu electric de dezactivare a frânei | F1 |
| Calculator de bord | F1 |
| Releu viteză zero | F1 |
| Releu poziție neutră | F1 |
| Lumină de poziție, dreapta | F2 |
| Lumină laterală dreapta | F2 |
| Alimentare de urgență (pentru iluminare) | F3 |
| Lumină de poziție, stânga | F3 |
| Lumină stânga | F3 |
| Alimentare lumini de poziție remorcă | F4 |
| Alimentare de urgență (pentru iluminare) | F5 |
| Iluminare bord | F6 |
| Iluminare comutatoare | F6 |
| Rezervă | F7 |
| Lampă proiectoare ceață (sau faruri) | F8 |
| Proiectoare de ceață | F9 |
| Far de drum dreapta | F10 |
| Far de drum stânga | F11 |
| Faruri de întâlnire stânga | F12 |
| Faruri de întâlnire dreapta | F13 |
| Faruri de lungă rază | F14 |
| Motor ștergător parbriz | F15 |
| Tahigraf electronic | F15 |
| Comutator lumină frână | F 16 |
| Bloc protecție transmisie „DELTA 2” | F 16 |
| Lumini marșarier | F 16 |
| Releu lumini de zi | F 16 |
| Bloc nivel și temperatură ulei în sistemul de răcire motor | F 16 |
| Releu semnal uzură plăcuțe frână | F 16 |
| Alimentare martori de control bord | F 16 |
| Comutator dezghețare oglinzi retrovizoare și parbriz | F 16 |
| Radio auto | F17 |
| Transformator reducere tensiune (circuit telecomunicații) | F17 |
| Circuit climatizare | F18 |
| Comutator urgență „TBV” (versiune RTMDR) | F18 |
| Dispozitiv de calcul „TBV” | F18 |
| Dispozitiv de calcul cutie automată | F18 |
| Încălzitor (i) aer | F18 |
| Încălzitor filtru combustibil | F19 |
| Aprindere lumini | F20 |
| Motor trapă | F20 |
| Alimentare de rezervă (după comutatorul principal) | F21 |
| Încălzitor autonom „D1LC” | F22 |
| Încălzitor autonom „D1LCC” | F22 |
| Încălzitor autonom „Thermo 90” | F22 |
| Lumină partea șoferului | F23 |
| Lumină partea pasagerului | F23 |
| Tavan inferior canapea | F23 |
| Tavanul canapelei superioare | F23 |
| Iluminarea suportului pentru picioare | F23 |
| Iluminarea sertarului lateral | F23 |
| Controlerul motorului geamului | F24 |
| Motorul geamului părții pasagerului | F24 |
| Controlează cronometrul tahografului | F25 |
| Semnal acustic | F26 |
| Semnal de stop | F27 |
| Dispozitiv de calcul “ABS / ASR” | F28 |
| Oglindă retrovizoare rotativă, stânga | F29 |
| Oglindă retrovizoare rotativă, dreapta | F29 |
| Releu temporizat pentru dezghețarea parbrizului | F29 |
| Alimentare elemente suplimentare tahograf de control | F30 |
| Actuatori reglare faruri | F30 |
| Scaun șofer încălzit | F30 |
| Scaun pasager încălzit | F30 |
| Brichetă | F30 |
| Transformator reducere tensiune (pentru priză 12 V) | F30 |
| Rezervă | F31 |
| Motor ștergător | F32 |
| Pompă spălător parbriz | F32 |
| Pompă spălător faruri | F32 |
| Priză diagnostic | F33 |
| Dispozitiv de calcul suspensie (6×2 / 6×4) | F33 |
| Comutator, semnalizator direcție | F34 |
| Alimentare memorie receptor radio auto | F34 |
| Calculator de bord | F34 |
| Încălzitor autonom “D1LC” | F34 |
| Încălzitor autonom “D1LCC” | F34 |
| Comutator programabil încălzitor auxiliar | F34 |
| Alimentare rezervă (după contactul demarorului) | F35 |
| Priză remorcă cu șapte pini (ABS) | F36 |
| Bloc electric stânga | F37 |
| Bloc electric dreapta | F37 |
| Rezervă | F38 |
| Rezervă | F39 |
| Rezervă | F40 |
| Rezervă | F41 |
| Dispozitiv de calcul pentru cutie automată | F42 |
| Alimentare rezervă (pentru circuit zero) | F42 |
| Iluminare supapă | F43 |
| Far de lucru (tractor) | F43 |
| Iluminare grilă radiator | F43 |
| Alimentare remorcă + 24 V | F43 |
| Pompă înclinare cabină | F44 |
| Comutator electric general | F45 |
| Bloc central încuietoare | F45 |
| Comutator încălzitor motor | F46 |
| Comutator încălzitor filtru combustibil | F46 |
| Dispozitiv de calcul limitator viteză | F46 |
| Display matrice punctiformă | F46 |
| Încălzitor (i) aer | F46 |
| Dispozitiv de calcul suspensie (4×2) | F47 |
| Telecomandă suspensie | F47 |
| Senzor presiune pernă spate (6×2) | F47 |
| Rezervă | F48 |
| Dispozitiv de calcul “ITC” | F49 |
Releu
- Releu de putere după contact RP1
- Releu de putere după contact R2
- Presostat ulei R4
- Releu lumini de poziție R5
- Releu de alimentare confort suplimentar R6
- Releu lumină R8
- Releu lumini proiectoare de ceață R9
- Releu lumini proiectoare de ceață R10
- Releu faruri de întâlnire R11
- Releu faruri de drum R12
- Releu pentru proiectoare cu rază lungă R13
- Releu lumină de frână R14
- Releu electrovalve “ABS / ASR” (Față dreapta / Spate stânga) R15
- Releu electrovalve “ABS / ASR” (Față stânga / Spate dreapta) R16
- Releu protecție de urgență ABS R17
- Releu pentru dezactivarea frânei electrice R18
- Releu de rezervă R19
- Releu dezghețare oglinzi și parbriz R20
- Releu pentru faruri R23
- Releu plăcuțe frâne R26
- Releu de rezervă R40
- Releu încălzire combustibil R41
- Releu de rezervă R42
- Releu de rezervă R44
- Releu înclinare cabină RP45
- Releu auxiliar încălzitor R46
- Releu temporizare ștergător faruri C753
- Semnalizator acustic “EASY” С757
Elemente adiționale
În exteriorul dispozitivului pot fi prezente următoarele elemente releu și siguranțe:
- Releu auxiliar încălzitor
- Releu prevenire pornire
- Releu viteză zero
- Releu poziție neutră
- Releu viteză zero (cutie automată)
- Releu protecție de urgență “ITC”
- Releu hidraulic dezactivare frână
- Releu lumini de zi
- Releu dezghețare parbriz (întârziere temporală)
- Releu pornire
- Releu încălzitor motor
- 25A Comutator pentru semnalizatoare și alarmă
- 25A Încălzire independentă
- 25A Radio bord
- 25A Alarmă
- 25A Închidere centralizată
Cutia bateriei
Pe capacul cutiei bateriei poate fi de asemenea prezent un bloc siguranțe de înaltă putere.
| FM1 | 125A Alimentarea cabinei |
| FM2 | 200A Geam electric pentru camion |
| FM3 | 125A Încălzitor aer de admisie motor |
| FM4 | 40A Rezervă |
