Opel Meriva B (2010-2017) – cutia de siguranțe
Opel Meriva B (2010-2011) – schema cutiei de siguranțe
Anul producției: 2010, 2011.
Siguranță brichetă (priză de alimentare) în Opel Meriva B (2010-2011) este siguranța 29 în bloc siguranțe.

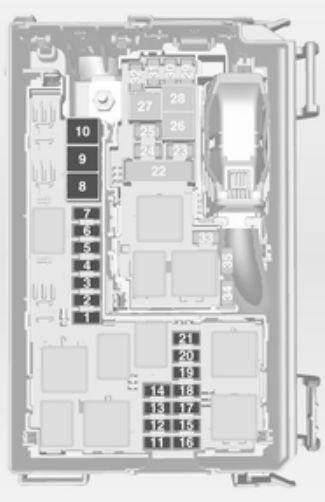

Bloc siguranțe în compartiment motor
Blocul siguranțe se află în partea față stânga a compartimentului motor.
| Nr | Descriere |
| 1 | Demaror |
| 2 | – |
| 3 | Filtru combustibil;
Răcire. |
| 4 | Claxon |
| 5 | Terminal 30 |
| 6 | Modul control motor;
Unitate control transmisie. |
| 7 | Proiectoare de ceață |
| 8 | Răcire motor |
| 9 | Răcire motor |
| 10 | Pompa gol |
| 11 | Aprindere, încălzire |
| 12 | Nivelare faruri |
| 13 | Climatizare, terminal 15 |
| 14 | Unitate control transmisie |
| 15 | Faruri de întâlnire partea dreaptă |
| 16 | Faruri de întâlnire partea stângă |
| 17 | Modul control motor |
| 18 | Modul control motor, bornă 15 |
| 19 | Sistem airbag |
| 20 | Modul control motor |
| 21 | Modul control motor, bornă 87 |
| 22 | Frână electrică de parcare |
| 23 | Kit reparare anvelope |
| 24 | Pompă combustibil |
| 25 | Sistem antiblocare roți (ABS) |
| 26 | Geam spate încălzit |
| 27 | Sistem antiblocare roți (ABS) |
| 28 | Ventilator interior |
| 29 | Brichetă |
| 30 | Sistem climatizare |
| 31 | Geam față, stânga |
| 32 | Geam față, dreapta |
| 33 | Încălzire oglindă |
| 34 | Sistem antiblocare roți (ABS) |
| 35 | Sistem airbag |
Bloc siguranțe al bordului de instrumente
Blocul siguranțe se află în spatele compartimentului portobiecte din bordul de instrumente. Deschide compartimentul, apasă clemele, îndoaie compartimentul și scoate-l.
La vehiculele cu volan pe partea șoferului, blocul siguranțe se află în spatele capacului din compartimentul portobiecte. Deschide compartimentul portobiecte, ridică capacul și scoate-l.
| Nr | Descriere |
| 1 | Blocare uși spate stânga |
| 2 | Display, instrument, telefon |
| 3 | Radio |
| 4 | Aprindere;
Imobilizator. |
| 5 | Pulverizator parbriz față;
Pulverizator parbriz spate. |
| 6 | Închidere centralizată, hayon |
| 7 | Închidere centralizată |
| 8 | Blocare uși spate dreapta |
| 9 | Lumina de bun venit |
| 10 | Volan încălzit |
| 11 | – |
| 12 | – |
| 13 | Senzor ploaie;
Oglindă interioară; Oglinzi exterioare. |
| 14 | – |

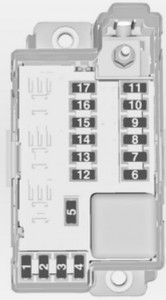

Bloc siguranțe în compartimentul de încărcare
Blocul siguranțe se află pe partea stângă a spațiului de încărcare în spatele capacului. Îndepărtează capacul.
Deconectează cele patru proeminențe de fixare și îndepărtează capacul.
| Nr | Descriere |
| 1 | Iluminare față adaptivă |
| 2 | – |
| 3 | – |
| 4 | – |
| 5 | – |
| 6 | Geam electric spate, dreapta |
| 7 | Iluminare față adaptivă |
| 8 | Modul remorcă,
priză remorcă. |
| 9 | Scaun, suport lombar, stânga |
| 10 | Geam electric spate, stânga |
| 11 | Asistent parcare |
| 12 | Perdea parasolar electrică |
| 13 | – |
| 14 | Scaune față încălzite |
| 15 | Modul remorcă |
| 16 | Scaun, suport lombar, dreapta |
| 17 | – |
Opel Meriva B (2012-2017) – schema cutiei de siguranțe
Anul producției: 2012, 2013, 2014, 2015, 2016, 2017
Siguranță brichetă (priză de alimentare) în Opel Meriva B este siguranța 29 în cutia de siguranțe din compartiment motor.

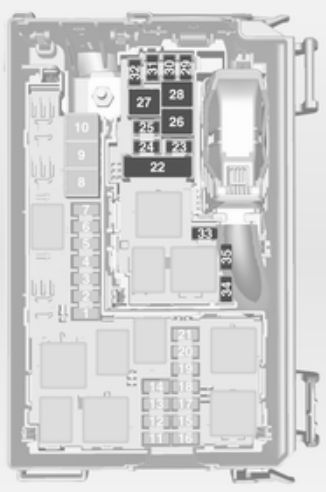

Cutia de siguranțe în compartiment motor
Cutia de siguranțe se află în partea față stângă a compartiment motor.
| Nr | Descriere |
| 1 | Demaror |
| 2 | – |
| 3 | Filtru combustibil, răcire |
| 4 | Claxon |
| 5 | Terminal 30 |
| 6 | Modul control motor; Unitate control cutie. |
| 7 | Proiectoare de ceață |
| 8 | Răcire motor |
| 9 | Răcire motor |
| 10 | Pompă vid |
| 11 | Aprindere, încălzire |
| 12 | Reglare faruri |
| 13 | Climatizare, terminal 15 |
| 14 | Unitate control transmisie |
| 15 | Faruri de întâlnire partea dreaptă |
| 16 | Faruri de întâlnire partea stângă |
| 17 | Modul control motor |
| 18 | Modul control motor, bornă 15 |
| 19 | Sistem airbag |
| 20 | Modul control motor |
| 21 | Modul control motor, bornă 87 |
| 22 | Frână electrică de parcare |
| 23 | Kit reparație anvelope |
| 24 | Pompă combustibil |
| 25 | Sistem antiblocare roți (ABS) |
| 26 | Geam spate încălzit |
| 27 | Sistem antiblocare roți (ABS) |
| 28 | Ventilator interior |
| 29 | Brichetă |
| 30 | Sistem climatizare |
| 31 | Geam față, stânga |
| 32 | Geam față, dreapta |
| 33 | Încălzire oglindă |
| 34 | Sistem antiblocare roți (ABS) |
| 35 | Sistem airbag |

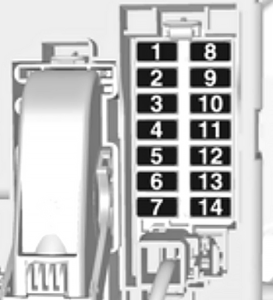

Cutia de siguranțe a bordului
Cutia de siguranțe se află în spatele compartimentului pentru obiecte din bord. Deschide compartimentul, apasă clemele, îndoaie compartimentul și scoate-l.
La vehiculele cu volan pe partea șoferului, cutia de siguranțe se află în spatele capacului din compartimentul pentru obiecte. Deschide compartimentul pentru obiecte, ridică capacul și scoate-l.
| Nr | Descriere |
| 1 | Radio |
| 2 | Display, instrument, telefon |
| 3 | Radio |
| 4 | Cheie aprindere, immobilizator |
| 5 | Spray parbriz; Spray lunetă spate. |
| 6 | Închidere centralizată, hayon spate |
| 7 | Închidere centralizată |
| 8 | Display, instrument, telefon |
| 9 | Volan încălzit |
| 10 | Deblocare uși spate stânga |
| 11 | Deblocare uși spate dreapta |
| 12 | Lumina de bun venit |
| 13 | Senzor ploaie; Oglindă retrovizoare interioară; Oglinzi exterioare. |
| 14 | – |

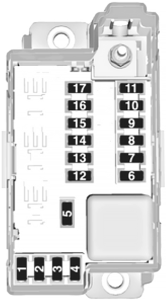

Cutia de siguranțe în compartimentul de încărcare
Cutia de siguranțe se află pe partea stângă a spațiului de încărcare în spatele căptușelii. Îndepărtează căptușeala.
Deconectează cele patru cârlige de fixare și îndepărtează capacul.
| Nr | Descriere |
| 1 | Iluminare față adaptivă |
| 2 | – |
| 3 | – |
| 4 | – |
| 5 | – |
| 6 | Geam electric spate, dreapta |
| 7 | Iluminare față adaptivă |
| 8 | Modul remorcă, priză remorcă |
| 9 | Scaun, suport lombar, stânga |
| 10 | Geam electric spate, stânga |
| 11 | Asistent parcare |
| 12 | Jaluzea parasolar electrică |
| 13 | – |
| 14 | Scaune față încălzite |
| 15 | Modul remorcă |
| 16 | Scaun, suport lombar, dreapta |
| 17 | – |
