Lada Vesta (2015-2021) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Lada Vesta (2015–2021), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (dispunerea siguranțelor).
Lada Vesta – schema cutiei de siguranțe
Anul producției: 2015, 2016, 2017, 2018, 2019, 2020, 2021.

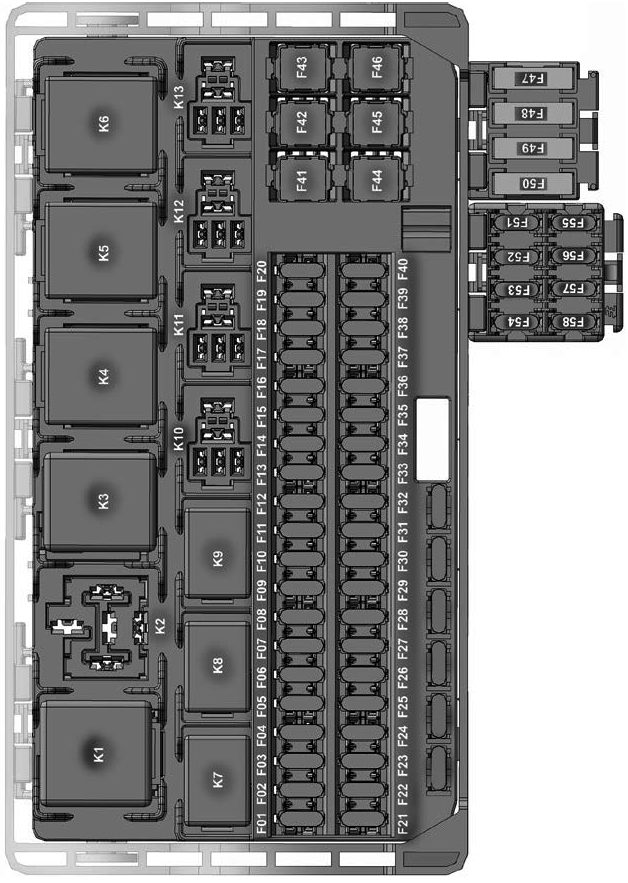

Habitaclu
Se află sub bord, în partea șoferului, în spatele panoului protector.
Tip 1
| F1 | 15A Spălător parbriz față |
| F2 | 5/30A Comutator coloana volan pentru iluminare exterioară și semnalizatoare |
| F3 | 10A Faruri de drum, far stânga |
| F4 | 5/30A Comutator coloana volan pentru iluminare exterioară și semnalizatoare |
| F5 | 15A Scaune încălzite |
| F6 | 5A Lumini laterale far dreapta și lumină spate dreapta |
| F7 | 5A Lumini laterale far stânga și lumină spate stânga |
| F8 | 5A Lumină spate ceață |
| F9 | 3A Semnalizator lateral dreapta |
| F10 | 5A Selector cutie automată |
| F11 | 10A Faruri de întâlnire, far stânga |
| F12 | 15A Semnalizatoare |
| F13 | 10A Controler caroserie |
| F14 | 10A Comutator lumină de stop |
| F15 | 5A Senzor ploaie;
Senzor lumină; Regulator electric faruri. |
| F 16 | 5A Comutator lumină de stop |
| F17 | 5A Iluminare compartiment portbagaj;
Iluminare portbagaj; Iluminare prag ușă. |
| F18 | 3A Semnalizator stânga |
| F19 | 10A Faruri de întâlnire, far dreapta |
| F20 | 5A Oglinzi exterioare încălzite |
| F21 | 15A Sistem airbag pasiv SRS |
| F22 | 5A Bord instrumente |
| F23 | 5A Bord instrumente |
| F24 | 5А “ERA GLONASS”;
Sistem audio. |
| F25 | 5A Sistem control stabilitate ESP |
| F26 | 15A pompă combustibil |
| F27 | 5A Asistență la parcare |
| F28 | 5A Servodirecție electrică |
| F29 | 5A Conector pentru iluminare remorcă |
| F30 | 5А “GLONAS ERA” |
| F31 | 5А “GLONAS ERA” |
| F32 | 10A Transmisie automatizată;
Comutator lumini marșarier; Parbriz încălzit. |
| F33 | 5A Geamuri electrice |
| F34 | 5A Comutatoare senzor unghi volan, pilot automat și sistem multimedia pe volan |
| F35 | 5A Bloc comutatoare pentru controlul geamurilor electrice și mecanism electric oglinzi retrovizoare |
| F36 | 15A Sistem audio;
Conector diagnostic. |
| F37 | 7,5A Lumină de stop far spate dreapta |
| F38 | 7,5A Lumină de stop, lumină spate stânga |
| F39 | 10A Lumini de zi |
| F40 | 10A Faruri de drum, proiector stânga |
| F41 | 20A Priză electrică, brichetă |
| F42 | 20A Controler caroserie |
| F43 | 20A Încuietori electrice uși |
| F44 | 30A Geamuri electrice |
| F45 | 30A Ventilator încălzitor electric |
| F46 | 30A Ștergător parbriz |
| F47 | 25A Faruri de drum proiector dreapta;
Faruri de întâlnire bloc stânga – proiectoare; Lumini de poziție bloc stânga – proiectoare; Lumină spate stânga. |
| F48 | 30A Ștergător parbriz |
| F49 | 25A Proiectoare de ceață;
Lumină spate ceață; Iluminare plăcuță înmatriculare. |
| F50 | 25A Faruri de drum proiector stânga;
Faruri de întâlnire bloc dreapta – proiectoare; Lumini de poziție bloc dreapta – proiectoare și lumină spate dreapta. |
| F51 | 5A Senzor poziție pedală ambreiaj |
Tip 2
| F1 | 5А Alimentare 1 dispozitiv terminal (TU) „Reacție în caz de urgență bazată pe Sistemul Global de Navigație prin Satelit” (ERA-GLONASS) |
| F2 | 5A Alimentare 1 bord instrumente (KP) |
| F | 10A Circuitul terminalului K15 pentru compartiment motor |
| F4 | 10A Circuitul farului faruri de întâlnire drept (FBS) |
| F5 | 10A Circuitul farului faruri de întâlnire stâng (FBS) |
| F6 | 5A Semnal K15 pentru servodirecție electrică (EURU) |
| F7 | 15A Alimentare unitate control sistem airbag (SNPB) |
| F8 | 5A Alimentare sistem asistență parcare (senzori parcare) |
| F9 | 5A Circuitul semnalizator dreapta (УП). oglindă |
| F10 | 3A Circuitul luminilor spate proiectoare ceață (ZPTO) |
| F11 | 3A Circuitul semnalizatoare stânga (UP). oglindă |
| F12 | 10A Lanțul luminilor de zi (DRL) |
| F13 | 10A Circuitul proiectoarelor faruri de drum drept (FDS) |
| F14 | 10A Circuitul farului faruri de drum stâng (FDS) |
| F15 | 5A Circuit încălzire oglinzi exterioare |
| F 16 | 5А Magistrală alimentare accesorii (poziția ACC a cheii de aprindere) Radio / multimedia, TU ERA-GLONASS |
| F17 | 5A Lanțul luminilor spate de poziție (ZDL) |
| F18 | Circuitul luminilor față 7,5 A (PRGO) |
| F19 | 7,5A Circuitul luminii de stop stânga |
| F20 | 7,5A Circuitul luminii de stop dreapta |
| F21 | 15A Alimentare modul control caroserie (BCM), circuitul semnalizatoarelor |
| F22 | 5А Alimentare 2 dispozitive terminale ERA-GLONASS |
| F23 | 5A Alimentare 2 borduri instrumente (KP) |
| F24 | 5A Alimentare selector transmisie cutie automată (AMT) |
| F25 | 5A Magistrală pentru activarea răspunsului de curent (VTR) pentru bloc siguranțe funcții suplimentare electronica caroserie (BDFKE) și mecanismul oglinzilor laterale |
| F26 | Magistrală 5A VTP pentru iluminare interior și portbagaj |
| F27 | Magistrală 5A BTP pentru circuitul întrerupătorului frână |
| F28 | 15A Alimentare conector radio și diagnostic |
| F29 | 10A Alimentare iluminare remorcă |
| F30 | 15A Alimentare pompă combustibil |
| F31 | Bus 5A VTP pentru control releu alzavetro și încălzitor interior |
| F32 | Rail 5А ВТР pentru întrerupător reglare debit faruri și pentru senzor ploaie și lumină (ДДиО) |
| F33 | Suspensie pneumatică 5A VTP pentru senzor unghi volan |
| F34 | 5А Bus VTP pentru controler AVZ / E8R |
| F35 | 5/25А Alimentare pentru 1 întrerupător stânga coloana volan pentru configurații lux / non lux (FDS, GO) |
| F36 | 10A Alimentare lumină de stop |
| F37 | 10A Alimentare modul control caroserie (BCM) |
| F38 | 5/25A Alimentare pentru 2 întrerupătoare coloana volan stânga pentru lux, normă, standard (FBS, DRL) |
| F39 | 20A Alimentare întrerupător coloana volan dreapta (ștergător, spălător parbriz) |
| F40 | 15 / 30A Alimentare funcții suplimentare electronica caroserie (BDFKE) / scaune față încălzite (standard, normă) |
| F41 | 20A Alimentare accesorii (poziția întrerupător aprindere ACC), brichetă. |
| F42 | 20А Electronica caroserie (ВСМ, alimentare bus ВТР) |
| F43 | 20A Electronica caroserie (ВСМ, alimentare încuietori uși) |
| F44 | Geamuri electrice 30A |
| F45 | 30A Alimentare motor ventilator încălzitor interior |
| F46 | 30A Alimentare ștergător parbriz față (standard, normă) |
| F47 | 25A Alimentare unitate electronică suplimentară caroserie (EMM) circuit: dreapta DS, stânga BS, față GO, dreapta DRL |
| F48 | 30A Alimentare circuit modul electronic suplimentar caroserie (EMM): ștergător parbriz față |
| F49 | 25A Alimentare unitate electronică suplimentară caroserie (EMM) circuit: proiectoare de ceață (PTF), lumini spate proiectoare de ceață (ZPTO), iluminare număr (ONZ) |
| F50 | 25A Alimentare circuite electronica suplimentară caroserie (EMM): stânga DO, dreapta EC, spate HE, stânga DRL |
| F51 | 15A Alimentare releu PTF (ZM, normă) |
| F52 | Alimentator încărcător baterie 5A |
| F53 | 5A Alimentare butoane cruise control pe volan |
| F54 | De rezervă |
| F55 | 15A Alimentare priză 12V în portbagaj |
Releu
| К1 | Alimentarea iluminării și încălzirii scaunelor |
| K2 | De rezervă |
| K3 | Geam spate încălzit |
| K4 | Geamuri față |
| K5 | Ventilator încălzitor interior |
| К6 | Ridicător geam spate |
| K7 | Modul pompa combustibil |
| К8 | ACC (priză 12V) |
| K9 | Alimentarea luminilor de ceață |

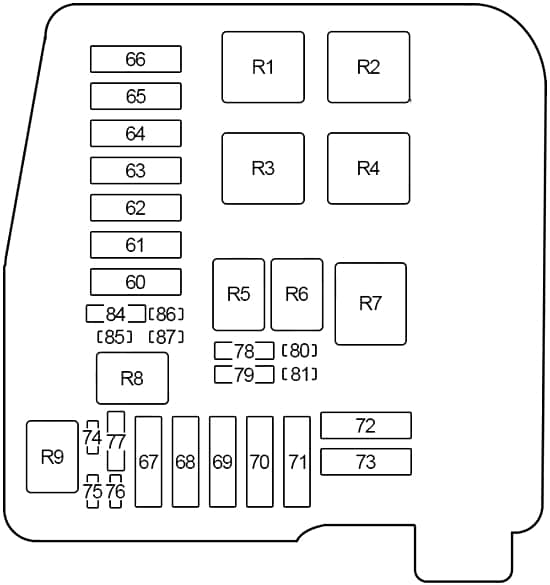

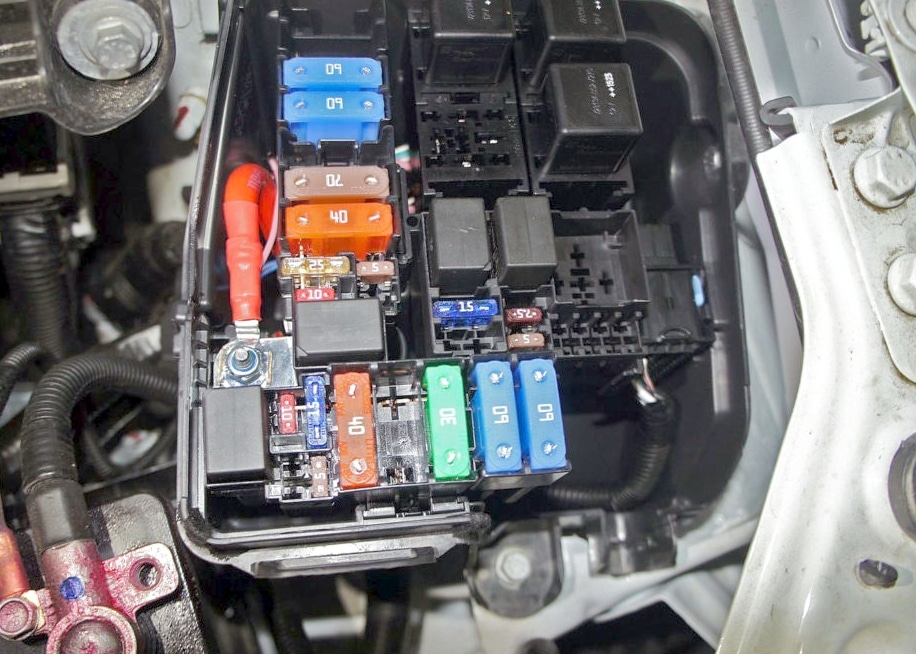

Compartiment motor
Se află lângă baterie.
Descriere
| 60 | 40A Unitate de control a sistemului de prevenire a blocării frânelor și stabilitatea traiectoriei (Sistem antiblocare roți (ABS)/ESP) |
| 61 | 70A Servodirecție electrică (EURU) |
| 62 | 60A ’15 -’17: Generator |
| 70A ’18 -’21: Unitate de control robotizată a transmisiei | |
| 63 | 60A ’15 -’17: Generator |
| 64 | 60A ’15 -’17: Etrier K30S |
| 65 | 60A ’15 -’17: Parbriz încălzit |
| 66 | 70A ’15 -’17: Unitate de control robotizată a transmisiei |
| 67 | 40A Releu ventilator răcire motor |
| 68 | 60A ’18 -’21: Etrier K30S |
| 69 | 30A ’15 -’17: Geam spate încălzit |
| 60A ’18 -’21: Geam față încălzit | |
| 71 | De rezervă |
| 72 | Controler motor 15A CNG – gaz natural comprimat (metan) |
| 70A ’18 -’21: Generator | |
| 73 | Controler motor 5A CNG – gaz natural comprimat (metan) |
| 70A ’18 -’21: Generator |
| 74 | 10A ’15 -’17: Releu claxon al alarmei antifurt (sirena) |
| 15A ’18 -’21: Ambreiaj compresor climatizare | |
| 75 | 5A Modul control robotizat transmisie |
| 76 | Gol |
| 77 | 15A ’15 -’17: Releu ambreiaj compresor climatizare |
| 30A ’18 -’21: Geam spate încălzit | |
| 78 | 15A Ambreiaj compresor climatizare, releu modul control ventilator radiator |
| 79 | Gol |
| 80 | 10A ’15 -’17: Senzor de oxigen, electrovalvă curățare rezervor, electrovalvă distribuție (distribuție) |
| 7,5А ’18 -’21: Senzori de oxigen (DK1, DK2), electrovalvă evacuare absorbție (KPA), electrovalvă clapetă modul admisie (ZVM), electrovalvă distribuție gaz (distribuție) | |
| 81 | 5A Comutator lumină marșarier |
| 82 | Gol |
| 83 | Gol |
| 84 | 25A Modul control sistem antiblocare roți (ABS) și stabilitate traiectorie (ESP) |
| 85 | 10A Claxon, claxon al alarmei antifurt (’18 –’20) |
| 86 | 5A Bobină releu încălzire parbriz față |
| 87 | Gol |
Releu
| R1 | Parbriz încălzit nr. 2 | |
| R2 | ’15 -’17: Parbriz încălzit nr. 1 | |
| 18 – 21: Ventilator răcire motor | ||
| R3 | 18-21: Parbriz încălzit nr. 1 | |
| R4 | Demaror | |
| R5 | Unitate control motor (KSUD) | |
| R6 | Ambreiaj compresor climatizare | |
| R7 | ’15 -’17: Ventilator răcire motor | |
| 18 – 21: Demaror | ||
| R8 | Semnal acustic | |
| R9 | Sunet alarmă antifurt | |
2015, 2016, 2017, 2018, 2019, 2020, 2021
Habitaclu

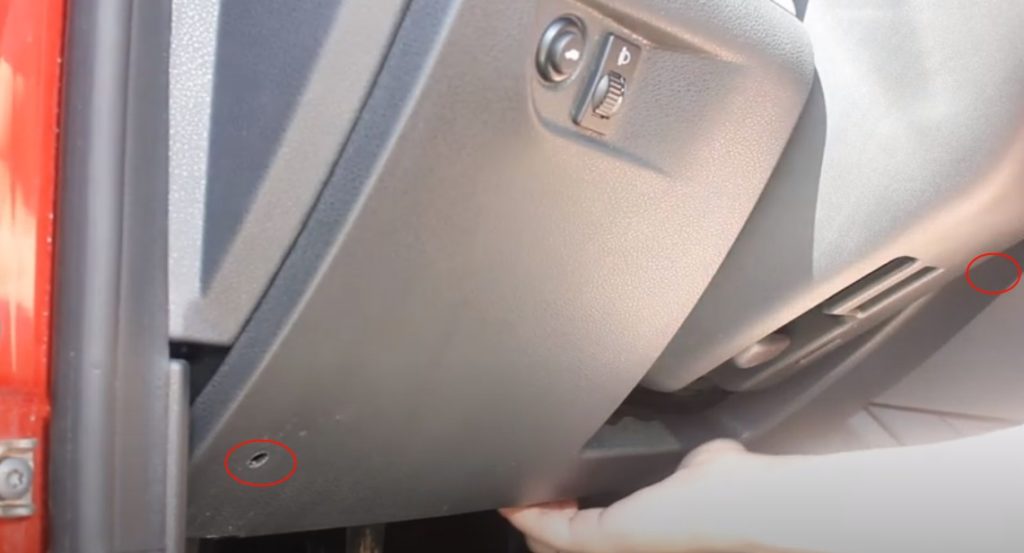

Se găsește sub bord, în partea șoferului, în spatele capacului protector.
Pentru a-l îndepărta, este necesar să scoateți pini de plastic ridicându-i cu o șurubelniță plată sau un instrument special. Nu este necesar să îi rotiți. Apoi, trageți capacul spre dvs.

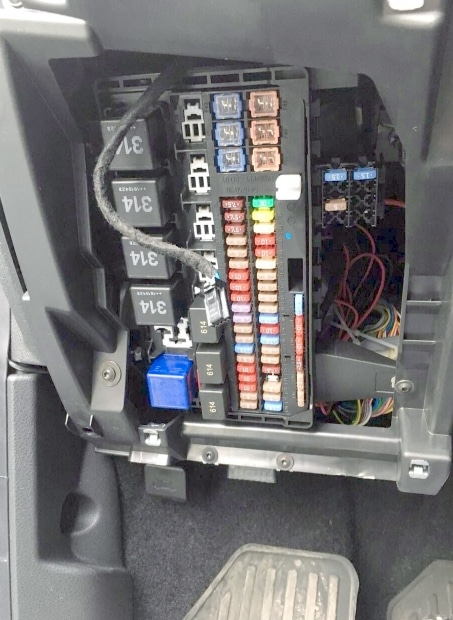

Fotografie exemplu
Schema
Sarcină
Tip 1
| F1 | 15A Spălător parbriz față |
| F2 | 5/30A Comutator coloana volan pentru iluminare exterioară și semnalizatoare |
| F3 | 10A Faruri de drum, far stânga |
| F4 | 5/30A Comutator coloana volan pentru iluminare exterioară și semnalizatoare |
| F5 | 15A Scaune încălzite |
| F6 | 5A Lumini laterale far dreapta și lumină spate dreapta |
| F7 | 5A Lumini laterale far stânga și lumină spate stânga |
| F8 | 5A Lumină spate ceață |
| F9 | 3A Semnalizator dreapta |
| F10 | 5A Selector cutie automată |
| F11 | 10A Faruri de întâlnire, far stânga |
| F12 | 15A Semnalizatoare |
| F13 | 10A Controler caroserie |
| F14 | 10A Comutator lumină frână |
| F15 | 5A Senzor ploaie, senzor lumină, corector electric faruri |
| F 16 | 5A Comutator lumină frână |
| F17 | 5A Iluminare compartiment portbagaj, iluminare portbagaj, iluminare prag ușă |
| F18 | 3A Semnalizator stânga |
| F19 | 10A Faruri de întâlnire, far dreapta |
| F20 | 5A Oglinzi exterioare încălzite |
| F21 | 15A Sistem airbag pasiv SRS |
| F22 | 5A Instrument de măsură |
| F23 | 5A Instrument de măsură |
| F24 | 5A „ERA GLONASS”, sistem audio |
| F25 | 5A Sistem control stabilitate ESP |
| F26 | 15A pompă combustibil |
| F27 | 5A Asistență la parcare |
| F28 | 5A Servodirecție electrică |
| F29 | Conector 5A pentru iluminarea remorcii |
| F30 | 5A „GLONAS ERA” |
| F31 | 5A „GLONAS ERA” |
| F32 | Cutie automată 10A, întrerupător lumini marșarier, parbriz încălzit |
| F33 | 5A Geamuri electrice |
| F34 | 5A Întrerupătoare senzor unghi volan, pilot automat și sistem multimedia pe volan |
| F35 | 5A Bloc întrerupătoare pentru controlul geamurilor electrice și acționarea electrică a oglinzilor retrovizoare |
| F36 | 15A sistem audio, conector diagnostic |
| F37 | 7,5A Lumină de stop a luminii spate dreapta |
| F38 | 7,5A Lumină de stop, lumină spate stânga |
| F39 | 10A Lumini de zi |
| F40 | 10A Faruri de drum, proiector stâng |
| F41 | 20A Priză electrică, Brichetă |
| F42 | 20A Controler caroserie |
| F43 | 20A Încuietori electrice ale ușilor |
| F44 | 30A Geamuri electrice |
| F45 | Ventilator încălzitor electric 30A |
| F46 | 30A Ștergător parbriz |
| F47 | 25A Faruri de drum proiector dreapta, faruri de întâlnire bloc stâng – faruri, lumini de poziție bloc stâng – faruri și lumină spate stânga |
| F48 | 30A Ștergător parbriz |
| F49 | 25A Proiectoare de ceață, lumină spate ceață, iluminare plăcuță |
| F50 | 25A Faruri de drum proiector stâng, faruri de întâlnire bloc drept – faruri, lumini laterale bloc drept – faruri și lumină spate dreapta |
| F51 | 5A Senzor poziție pedală ambreiaj |
Siguranța numărul 41 de 20A este responsabilă pentru brichetă.
Tip 2
| F1 | 5A Alimentare 1 dispozitiv terminal (TU) „Reacție în caz de urgență bazată pe Sistemul Global de Navigație prin Satelit” (ERA-GLONASS) |
| F2 | 5A Alimentare 1 instrument de măsură (KP) |
| F | 10A Circuitul terminalului K15 pentru compartiment motor |
| F4 | 10A Circuitul farului Faruri de întâlnire drept (FBS) |
| F5 | 10A Circuitul farului Faruri de întâlnire stâng (FBS) |
| F6 | 5A Semnal K15 pentru servodirecție electrică (EURU) |
| F7 | 15A Alimentare unitate control Sistem airbag (SNPB) |
| F8 | 5A Alimentare sistem asistență parcare (senzori parcare) |
| F9 | 5A Circuit semnalizator dreapta (УП). oglindă |
| F10 | 3A Circuit lumină spate proiectoare de ceață (ZPTO) |
| F11 | 3A Circuit semnalizatoare (UP) pe partea stângă. oglindă |
| F12 | 10A Lanț lumini de zi (DRL) |
| F13 | 10A Circuit proiector Faruri de drum drept (FDS) |
| F14 | 10A Circuit far Faruri de drum stâng (FDS) |
| F15 | 5A Circuit încălzire oglinzi exterioare |
| F 16 | 5A Magistrală alimentare accesorii (poziția ACC a cheii de aprindere) Radio/multimedia, TU ERA-GLONASS |
| F17 | 5A Lanț lumini poziție spate (ZDL) |
| F18 | 7,5A Circuit lumini laterale față (PRGO) |
| F19 | 7,5A Circuit lumină frână stângă |
| F20 | 7,5A Circuit lumină frână dreaptă |
| F21 | 15A Alimentare modul electronic caroserie (BCM), circuit semnalizatoare |
| F22 | 5A Alimentare 2 dispozitive terminale ERA-GLONASS |
| F23 | 5A Alimentare 2 instrument de măsură (KP) |
| F24 | 5A Alimentare selector cutie automată (AMT) |
| F25 | 5A Magistrală pentru activare răspuns curent (VTR) pentru bloc funcții suplimentare electronica caroserie (BDFKE) și pentru acționare oglinzi laterale |
| F26 | Magistrală 5A VTP pentru iluminare interior și portbagaj |
| F27 | Magistrală 5A BTP pentru circuit întrerupător frână |
| F28 | 15A Alimentare conector radio și diagnostic |
| F29 | 10A Alimentare iluminare remorcă |
| F30 | 15A Alimentare pompă combustibil |
| F31 | Bus 5A VTP pentru control releu ridicător geamuri și încălzitor habitaclu |
| F32 | Șină 5A ВТР pentru întrerupător reglare debit faruri și pentru senzor ploaie și lumină (ДДиО) |
| F33 | Gumă 5A VTP pentru senzor unghi volan |
| F34 | 5A Bus VTP pentru controler AVZ / E8R |
| F35 | 5/25A Alimentare pentru 1 întrerupător stânga coloana volan pentru configurații lux / non lux (FDS, GO) |
| F36 | 10A Alimentare lumină frână |
| F37 | 10A Alimentare modul electronic caroserie (BCM) |
| F38 | 5/25A Alimentare 2 întrerupătoare coloana stânga volan pentru lux, normă, standard (FBS, DRL) |
| F39 | 20A Alimentare întrerupător coloana dreapta volan (ștergător, spălător parbriz) |
| F40 | 15 / 30A Alimentare funcții suplimentare electronica caroserie (BDFKE) / scaune față încălzite (standard, normă) |
| F41 | 20A Alimentare accesorii (poziția întrerupător aprindere ACC), brichetă; |
| F42 | 20A Electronică caroserie (ВСМ, alimentare bus ВТР) |
| F43 | 20A Electronică caroserie (ВСМ, alimentare încuietori uși) |
| F44 | Geamuri electrice 30A |
| F45 | 30A Alimentare ventilator încălzitor interior |
| F46 | 30A Alimentare ștergător față (standard, normă) |
| F47 | 25A Alimentare unitate electronică suplimentară caroserie (EMM) circuit: DS dreapta, BS stânga, GO față, DRL dreapta |
| F48 | 30A Alimentare circuit modul electronic suplimentar caroserie (EMM): ștergător față |
| F49 | 25A Alimentare unitate electronică suplimentară caroserie (EMM) circuit: proiectoare ceață (PTF), lumini spate ceață (ZPTO), iluminare plăcuță (ONZ) |
| F50 | 25A Alimentare circuite electronica suplimentară caroserie (EMM): DO stânga, EC dreapta, HE spate, DRL stânga |
| F51 | 15A Alimentare releu PTF (ZM, normă) |
| F52 | Alimentator încărcător 5A |
| F53 | 5A Alimentare butoane cruise control pe volan |
| F54 | rezervat |
| F55 | 15A Alimentare priză 12V în portbagaj |
Siguranța pentru funcționarea brichetei față este numărul 41 de 20A, iar siguranța din portbagaj este 55 de 15A.
Releu
| К1 | Alimentare iluminare și încălzire scaune |
| K2 | Gol |
| K3 | Geam spate încălzit |
| K4 | Geamuri față |
| K5 | Ventilator încălzitor interior |
| К6 | Ridicător geam spate |
| K7 | Modul pompă combustibil |
| К8 | ACC (priză 12V) |
| K9 | Alimentare lumini proiectoare de ceață |
Compartiment motor
Această unitate se află pe partea stângă a spațiului de sub capotă, lângă baterie și este închisă cu un capac protector.
Foto
Schema
Destinație
| 60 | 40A Unitate control sistem antiblocare roți și stabilitate traiectorie (ABS/ESP) |
| 61 | 70A Servodirecție electrică (EURU) |
| 62 | 60A ’15 -’17: Generator |
| 70A ’18 -’21: Unitate control robotizată cutie de viteze | |
| 63 | 60A ’15 -’17: Generator |
| 64 | 60A ’15 -’17: Etrier K30S |
| 65 | 60A ’15 -’17: Parbriz încălzit |
| 66 | 70A ’15 -’17: Unitate control robotizată cutie de viteze |
| 67 | 40A Releu ventilator răcire motor |
| 68 | 60A ’18 -’21: Etrier K30S |
| 69 | 30A ’15 -’17: Parbriz încălzit |
| 60A ’18 -’21: Parbriz încălzit | |
| 71 | rezervat |
| 72 | Controler motor 15A CNG – gaz natural comprimat (metan) |
| 70A ’18 -’21: Generator | |
| 73 | Controler motor 5A CNG – gaz natural comprimat (metan) |
| 70A ’18 -’21: Generator |
| 74 | 10A ’15 -’17: Releu claxon al alarmei antifurt (sirenă) |
| 15A ’18 -’21: Ambreiaj compresor climatizare | |
| 75 | 5A Unitate control robotizată cutie de viteze |
| 76 | rezervat |
| 77 | 15A ’15 -’17: Releu ambreiaj compresor climatizare |
| 30A ’18 -’21: Parbriz încălzit | |
| 78 | 15A Ambreiaj compresor climatizare, releu unitate control ventilator radiator |
| 79 | rezervat |
| 80 | 10A ’15 -’17: Senzor de oxigen, supapă curățare rezervor, supapă distribuție (distribuție) |
| 7,5A ’18 -’21: Senzori de oxigen (DK1, DK2), supapă degazare absorbție (KPA), supapă clapetă modul admisie (ZVM), supapă distribuție gaz (distribuție) | |
| 81 | 5A Comutator lumină marșarier |
| 82 | rezervat |
| 83 | rezervat |
| 84 | 25A Unitate control sistem antiblocare roți (ABS) și stabilitate traiectorie (ABS/ESP) |
| 85 | 10A Claxon, claxon al alarmei antifurt (’18 –’20) |
| 86 | 5A Bobină releu încălzire parbriz |
| 87 | rezervat |
Releu
| R1 | Parbriz încălzit nr. 2 | |
| R2 | ’15 -’17: Parbriz încălzit nr. 1 | |
| 18 – 21: Ventilator răcire motor | ||
| R3 | 18-21: Parbriz încălzit nr. 1 | |
| R4 | Demaror | |
| R5 | Unitate control motor (KSUD) | |
| R6 | Ambreiaj compresor climatizare | |
| R7 | ’15 -’17: Ventilator răcire motor | |
| 18 – 21: Demaror | ||
| R8 | Semnal acustic | |
| R9 | Sunet alarmă antifurt | |
