Isuzu Ascender (2002-2008) – cutia de siguranțe
Schema cutiei de siguranțe și relee – Isuzu Ascender
Se referă la vehiculele noi din anii:
2002, 2003, 2004, 2005, 2006, 2007, 2008.

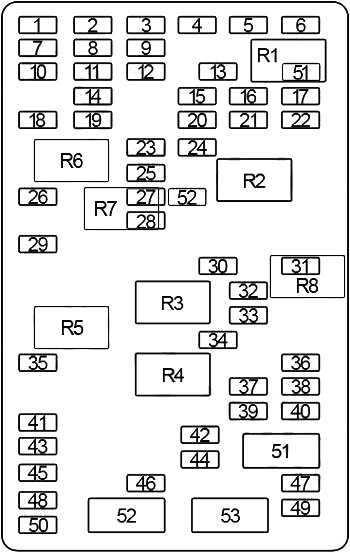

Schema cutiei de siguranțe din habitaclu
Blocul siguranțelor de sub scaunul spate se află pe partea șoferului a vehiculului, sub scaunul din rândul al doilea. Trageți perna scaunului înainte pentru a accesa blocul siguranțelor.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | – | – |
| 2 | – | – |
| 3 | – | – |
| 4 | – | – |
| 5 | – | – |
| 6 | – | – |
| 7 | 3 | exclus Saab: Modul control caroserie (BCM) |
| 10 | Saab: Modul control caroserie (BCM) | |
| 8 | 10 | Modul control electronic frâne (EBCM) |
| 9 | 3 | exclus Saab: Modul control caroserie (BCM) |
| 10 | Saab: Lumină de poziție/semnalizator – stânga | |
| 10 | 3 | Saab: Modul control caroserie (BCM) |
| 11 | 15 | Comutator cutie transmisie, compresor control automat nivel (ALC), actuator axă față |
| 12 | 10 | Transmisie, actuator blocare cutie automată, modul control motor (ECM), modul control sistem transmisie (PCM), modul control antifurt, electrovalvă cutie 1-2 (1-2 SS), electrovalvă cutie 2-3 (2-3 SS), electrovalvă, electrovalvă cutie 3-2 (3-2 SS), electrovalvă convertor cuplu (TCC) |
| 13 | 20 | exclus Saab: Priză alimentare auxiliară (față), priză alimentare auxiliară (consolă), priză alimentare auxiliară (spate (2005-2009)) |
| 14 | 30 | exclus Saab: Modul control HVAC |
| 15 | 10 | Cluster bord, modul ușă față partea pasagerului (FPDM), grup lumină spate (dreapta), lumină contur (dreapta), lumină semnalizare parcare/frână |
| 16 | 10 | Conector remorcă (lumini poziție) |
| 17 | 15 | Radio, receptor radio digital |
| 18 | 10 | exclus Saab: Modul control caroserie (BCM) |
| 10 | Saab: Lumină de poziție/semnalizator – dreapta | |
| 19 | 10 | Modul control HVAC, indicator/comutator multifuncțional, actuatori temperatură aer, actuator dezghețare, actuator recirculare, actuator mod, actuator mod consolă, comutator control tracțiune, modul control electronic frâne (EBCM), modul control HVAC (auxiliar), senzor viteză/poziție volan |
| 20 | 10 | Cluster bord, modul ușă partea șoferului (DDM), grup lumină spate (stânga), lumină contur (stânga), lumină semnalizare oprire/tuning |
| 21 | 10 | Indicator/comutator multifuncțional, lumini contur, indicator față și indicator |
| 22 | 10 | Modul control HVAC, modul control HVAC (auxiliar) |
| 23 | 10 | Modul control transmisie (TCM) |
| 24 | 15 | Lumini spate, modul control sistem transmisie (PCM), control actuator clapetă accelerație (TAC), modul control motor (ECM), cablaj frână remorcă, modul control transmisie (TCM) |
| 25 | 25 | Motor ștergător parbriz |
| 26 | 10 | 2003-2006 (exclus Saab): Modul control caroserie (BCM) |
| 20 | 2006-2009 (exclus Saab): Motor trapă | |
| 10 | Saab: Modul control caroserie (BCM) | |
| 27 | 3 | exclus Saab: Modul control caroserie (BCM) |
| 28 | 10 | 2003-2006 (exclus Saab): Senzor umiditate exterior, player DVD digital |
| 29 | 20 | Saab: Motor trapă |
| 30 | 10 | Deschidere uși garaj, recorder, player DVD digital, modul interfață comunicație vehicul (CIM) |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 31 | 20 | EXT (2003-2006): Modul trapă |
| 32 | – | – |
| 33 | – | – |
| 34 | 10 | Alimentare încuietoare ușă (releu “BLOCCATO” și “SBLOCCATO”) |
| 35 | 20 | 2003-2006 (exclus Saab): Modul trapă |
| 20 | EXT (2003-2006): comutatoare și actuatoare geam lateral, modul trapă | |
| 36 | 10 | 2005-2009: Modul senzor intruziune Cobra, senzor înclinare, modul hayon spate (LGM), modul memorie – șofer |
| 37 | 10 | Grup lumină spate dreapta, lumini contur |
| 38 | 10 | Lumină stop centrală montată sus (CHMSL) |
| 39 | 10 | Lumini număr și lumină spate stânga |
| 40 | 30 | 2003-2006 (exclus Saab): Motor ventilator (auxiliar), procesor control motor ventilator (auxiliar) |
| 41 | 20 | 2003-2004 (exclus Saab): Priză alimentare auxiliară (spate) |
| 42 | 20 | Amplificator audio |
| 43 | 10 | Modul ușă față partea pasagerului (FPDM) |
| 44 | 15 | Motor ștergător spate |
| 45 | 10 | Modul ușă partea șoferului (DDM) |
| 46 | 10 | 2003-2004 (exclus Saab): Modul memorie scaun (șofer), modul memorie scaun (pasager față), senzor intruziune Cobra și senzor înclinare |
| 47 | 10 | Lumină spate proiectoare ceață |
| 48 | 10 | Modul control caroserie (BCM) |
| 49 | 30 | Modul hayon spate |
| 50 | 10 | Modul control caroserie (BCM) |
| 51 | 20 | Saab: Priză alimentare auxiliară – față/spate |
| 52 | 2 | Saab: Modul control caroserie (BCM) |
| 51 | 30 | Scaun reglabil electric, Modul memorie (șofer), Modul memorie (pasager față) |
| 52 | 25 | Geam electric (modul ușă partea șoferului (DDM), comutator geam spate stânga) |
| 53 | 25 | Geam electric (modul ușă față partea pasagerului (FPDM), comutator geam spate dreapta) |
| R1 | exclus Saab: Lumină spate proiectoare ceață | |
| R2 | Lumini de poziție, lumini spate (Siguranțe: “16”, “21”, “37”, “39”) | |
| R3 | Deblocare electrică uși (actuatoare încuietori uși spate) | |
| R4 | Încuietoare alimentată (actuatoare încuietori uși spate) | |
| R5 | EXT (2003-2006): comutatoare și actuatoare geam lateral, modul trapă | |
| R6 | Saab: Aprindere (Siguranțe: “8”, “11”, “19”) | |
| R7 | Saab: Accesoriu (Siguranțe: “25”, “23”) | |
| R8 | Saab: Aprindere (Siguranță: “12”) | |

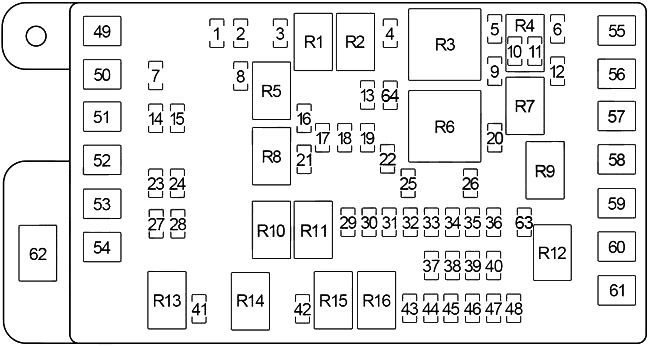

Schema cutiei de siguranțe în compartiment motor
Blocul siguranțe în compartiment motor se află în compartiment motor pe partea pasagerului a vehiculului.
| № | A | Componentă protejată |
|---|---|---|
| № | A | Componentă protejată |
| 1 | 10 | Emisie vapori (EVAP) Electromagnet supapă de ventilare rezervor, modul control transmisie (TCM) |
| 2 | 10 | 2005-2009 (5,3 l, 6,0 l): Modul control caroserie (BCM), alarmă antifurt, modul control antifurt |
| 3 | 15 | Pompă lichid spalare parbriz |
| 4 | 10 | Faruri de drum, releu faruri de drum |
| 5 | 10 | 2005-2009 (5,3L, 6,0L): Senzor de oxigen încălzit |
| 6 | 10 | 4.2L: Releu climatizare |
| 10 | 2005-2009 (5,3L, 6,0L): Senzor de oxigen încălzit | |
| 7 | – | – |
| 8 | 25 | 2003: Modul control deplasare transmisie, motor encoder transmisie |
| 30 | 2004-2009: Motor encoder transmisie, modul control deplasare transmisie | |
| 9 | 20 | 2005-2009 (5,3 l, 6,0 l): Injectoare combustibil, bobine de aprindere (partea dreaptă) |
| 15 | 2003-2004 (5,3 l): Injectoare combustibil, bobine de aprindere (partea dreaptă) | |
| 10 | 2006-2009 (4.2L): Senzor de oxigen încălzit | |
| 10 | 15 | 2003-2004 (5,3 l): Injectoare combustibil, bobine de aprindere (partea stângă) |
| 15 | Electrovalvă purjare rezervor vapori combustibil (EVAP), senzor masă aer (MAF)/temperatură aer admisie (IAT), grup colector ulei actuator supapă (VLOM) | |
| 11 | 15 | 5,3 l, 6,0 l: Modul control actuator supapă fluture (TAC) — modul control sistem transmisie (PCM) / modul control motor (ECM) |
| 12 | 10 | 2003-2004: Modul control caroserie (BCM), alarmă antifurt, modul control antifurt |
| 20 | 2005-2009 (5,3 l, 6,0 l): Injectoare combustibil, bobine de aprindere (partea stângă) | |
| 10 | 2005-2009 (4.2L): Modul control caroserie (BCM), alarmă antifurt, modul control antifurt | |
| 13 | 10 | Conector remorcă (semnalizator dreapta) |
| 14 | 30 | Compresor cu control automat al nivelului |
| 15 | 10 | Conector remorcă (lumini mers înapoi) |
| 16 | 10 | Conector remorcă (semnalizator stânga) |
| 17 | 5 | Saab: Comutator aprindere |
| 18 | 25 | Comutator lumină de stop |
| 19 | 20 | Brichetă, conector interfață date (DLC) |
| 20 | 10 | 5,3 l, 6,0 l: releu climatizare |
| 21 | 20 | Releu pompă combustibil, modul control sistem transmisie (PCM) |
| 22 | 15 | Buton control electronic pedale (EAP) Releu |
| 23 | 10 | Far dreapta faruri de drum |
| 24 | 10 | Far stânga faruri de drum |
| 25 | 10 | Modul control sistem transmisie (PCM) / Modul control motor (ECM) |
| 26 | 10 | Comutator lumină de stop, actuator blocare cutie automată |
| 27 | 10 | Far dreapta lumini de poziție |
| 28 | 10 | Far stânga lumini de poziție |
| 29 | 15 | Releu modul control far (HDM) |
| 30 | 25 | Semnalizator/modul intermitent avarie |
| 31 | 10 | Modul control caroserie (BCM) |
| 32 | 10 | Modul presiune sistem pneumatic siguranță pasager (PPS), modul senzor și diagnostic sistem siguranță pneumatic (SDM), senzor răsturnare |
| 33 | 10 | 2003-2008: Ventilator răcire motor (modul control ventilator) |
| 34 | 10 | Releu aprindere nr. 1, releu climatizare, comutator poziție parcare/neutru (PNP), actuatori reglare poziție faruri, modul control mers înapoi, comutator lumină de stop, comutator control tracțiune, comutator nivelare faruri, grup indicatoare bord, indicator/comutator multifuncțional, oglindă retrovizoare interioară |
| 35 | 10 | 2003: Electrovalvă purjare rezervor EVAP, electrovalvă ventilare rezervor EVAP |
| 15 | 2004-2009: Releu pedale electronice reglabile (EAP), lumini rezervă (comutator poziție parcare/neutru (PNP)) | |
| 36 | 15 | 4.2L: Modul control sistem transmisie (PCM) / Modul control motor (ECM), injectoare combustibil, bobine de aprindere |
| 15 | 5,3 l, 6,0 l: Modul control motor (ECM) | |
| 37 | 15 | 2004-2008 (4.2 l): Releu pompă injecție secundară aer (AIR), pompă injecție secundară aer (AIR), electromagnet injecție secundară aer (AIR) |
| 38 | 10 | 4.2L: Modul control sistem transmisie (PCM), modul control actuator supapă fluture (TAC) |
| 15 | 2003-2004 (5,3 l): Senzori de oxigen încălziți |
| № | A | Component protejat |
|---|---|---|
| 15 | 2009: Releu al pompei de injecție secundare a aerului (AIR) | |
| 39 | 15 | 2003: Lumini de marșarier (comutator poziție parcare/neutru (PNP)) |
| 10 | 2004-2005: Electrovalvă de purjare a rezervorului EVAP, electrovalvă de ventilare a rezervorului EVAP | |
| 40 | 10 | 2003-2005 (4,2 l): Senzori de oxigen încălziți |
| 15 | 2003-2004 (5,3 l): Senzori de oxigen încălziți | |
| 15 | 2005-2009 (5,3 l, 6,0 l): supapă electromagnetică cutie automată 1-2 (1-2 SS), supapă electromagnetică cutie automată 2-3 (2-3 SS), supapă electromagnetică cutie automată 3-2 (2-3 SS), supapă electromagnetică convertizor cuplu (TCC), supapă electromagnetică modulare impuls convertizor cuplu (TCC PWM), modul control transmisie (TCM) | |
| 41 | 20 | Releu ștergător faruri, releu motor ștergător spate |
| 42 | 15 | Releu faruri față proiectoare de ceață |
| 43 | 30 | Încărcare frână remorcă |
| 44 | 15 | Releu claxon |
| 45 | 10 | Cluster bord (IPC) |
| 46 | 10 | 2005-2009 (5,3 l, 6,0 l): Modul control motor (ECM) |
| 47 | 15 | 2005-2009: Control tensiune reglabil |
| 48 | 15 | 2009: Modul control motor (ECM) |
| 49 | 30 | Conector remorcă |
| 50 | 60 | Sistem antiblocare roți (ABS) – modul control electronic frâne (EBCM) |
| 51 | 60 | 4.2L: Releu pompa de injecție secundare a aerului (AIR) |
| 52 | 60 | 2006-2009: Sistem îmbunătățire stabilitate vehicul (VSES) – modul control frâne electronice (EBCM) |
| 53 | – | – |
| 54 | – | – |
| 55 | 40 | 2006-2009: Modul control motor ventilator, grup rezistor motor ventilator |
| 56 | 40 | Releu demaror, comutator aprindere |
| 57 | – | – |
| 58 | 40 | 2003-2005: Grup rezistor motor ventilator (instrucțiuni HVAC), procesor control motor ventilator (HVAC Auto) |
| 59 | 40 | Bloc aprindere |
| 60 | – | – |
| 61 | – | – |
| 62 | 125 | Bloc siguranțe (habitaclu) |
| 63 | 15 | 2009: Electrovalvă de purjare a rezervorului vapori combustibil (EVAP), senzor masă aer (MAF)/temperatură aer admisie (IAT), grup colector ulei actuator supapă (VLOM) |
| 64 | 15 | 2009 (Saab): Electrovalvă de purjare a rezervorului vapori combustibil (EVAP), senzor masă aer (MAF)/temperatură aer admisie (IAT) |
| R1 | Pompă lichid spălător parbriz | |
| R2 | Faruri de drum | |
| R3 | 2003-2004 (5,3L): Aprindere (Siguranțe: “5”, “10”, “11”) | |
| 2005-2009: Modul control sistem transmisie (PCM) / Modul control motor (ECM) | ||
| R4 | 4.2L: Climatizare | |
| 2009: Pompă de injecție secundare a aerului (AIR) | ||
| R5 | – | |
| R6 | Demaror | |
| R7 | 5,3 l, 6,0 l: climatizare | |
| R8 | Pompă combustibil | |
| R9 | Buton control electronic pedale (EAP) | |
| R10 | Ventilator răcire motor | |
| R11 | Modul control far (lumini poziție) | |
| R12 | – | |
| R13 | Sistem spălare faruri | |
| R14 | Pompă lichid spălător spate | |
| R15 | Far față proiectoare de ceață | |
| R16 | Claxon | |
