Mercedes Benz Classe E W211 (2002-2009) – schema cutiei de siguranțe

Anul producției: 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.

Siguranță brichetă (priză de alimentare) în Mercedes Benz Classe E W211 (2002-2009) este siguranța 54 a și b în cutia de siguranțe spate în compartiment motor.

Cutia de siguranțe în portbagaj

Cutia de siguranțe în portbagaj
Siguranțe Mercedes W211 – portbagaj
Număr Descriere Amperaj [A]
1 Comutator reglare parțial electrică a scaunului pasagerului față;

Unitate de control a reglării scaunului față partea șoferului cu memorie.

 30
2 Comutator reglare parțial electrică a scaunului șoferului;

Unitate de control a reglării scaunului față partea pasagerului cu memorie.

 30
3 Unitate de control a monitorizării presiunii în pneuri;

Unitate de control PARKTRONIC;

Unitate de control;

Tuner TV (analogic/digital);

Procesor navigație.

 7,5
4 Cu excepția motorului 113.990 (E55 AMG),

156.983 (E 63 AMG):

Pompă combustibil.

 15
20 1)
Motor 113.990 (E55 AMG):

Pompă de circulație a radiatorului aerului comprimat.

 15
5 – –
6 Unitate de control gateway audio 40
7 Controler uși spate 15
8 Modul amplificator antenă stânga;

ATA [EDW];

Senzor de înclinare;

Semnal de alertă.

 7,5
9 Unitate de control a panoului de control suspendat. 25
10 Geam spate încălzit 40
11 Controler uși spate 20
12 Cutia de conexiune a compartimentului de încărcare 15
13 Presiune internă 15
14 – –
15 Motorul valvei de alimentare CL [ZV] 10
16 Controler încălzire și ventilare scaun. 20
17 Unitate control unitate control remorcă. 20
18 Unitate control unitate control remorcă. 20
19 Pompa pneumatică multicanal cu scaun. 20
20 Releu perdea geam spate 7,5
Releu
A Releu pompă combustibil

(cu excepția motor 113.990 (E55 AMG),

156.983 (E 63 AMG)).

Motor 113.990 (E55 AMG):

Releu pompă circulație radiator aer comprimat.
B Releu 2, bornă 15R
C Releu rezervă 2
D Releu ștergător spate
E Releu încălzire geam spate
F Releu 1, bornă 15R
G Releu schimbare polaritate capac alimentare 1.
H Releu schimbare polaritate capac alimentare 2.
1) din 2007

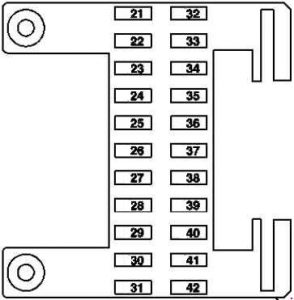

Cutia de siguranțe a bordului

Cutia de siguranțe a bordului
Mercedes W211 siguranțe  – bord
Număr Descriere Amperaj [A]
Alimentare:

Cutia de siguranțe spate preliminară.

 150
21 Controler uși spate dreapta 25
30 1)
22 Controler uși față dreapta 25
30 1)
23 Unitate control reglaj scaun față

partea pasagerului cu memorie.

 30
24 Etanșare circuit 30, Keyless Go 25
25 Încălzitor staționar 25
De asemenea protejat de siguranță poliswitch pentru încălzitorul staționar;

Receptor radio staționar pentru încălzitor la distanță.

 5
26 Schimbătoare CD 7,5
27 Releu terminal 15 (stare în 2007) 5
28 Unitate de serviciu, afișaj și control radio COMAND. 5
Panou control radio și unitate navigație;

Unitate de serviciu, afișare și control COMAND.

 15
29 Modul coloana volan;

Unitate control EIS [EZS].

 7,5
până în 2006:

Unitate control convertor DC/DC.

 15
30 Conector de legătură date 7,5
31 Unitate de control superioară a panoului de control;

Releu de dezactivare pentru sarcini intermitente

(2006-2007).

 5
până în 2006:

Unitate de control SAM partea șoferului cu siguranță și modul releu.

 7,5
32 Controler uși spate stânga 30
33 Controler uși față stânga 30
34 Unitate de control reglaj scaun față partea șoferului, cu memorie. 30
35 Unitate de control WSS

(Weight Sensing System).

 5
36 Scaune încălzite și controler ventilare scaun. 25
37 AIRmatic cu unitate de control ADS 15
38 Releu tetieră NECK-PRO 7,5
39 Panou de control inferior 5
40 Scaune încălzite și controler ventilare scaun. 10
până în 2006:

Panou de control superior.

 5
41 Unitate centrală de control ușă 5
42 Releu de dezactivare pentru sarcini intermitente (până în 2006)

Unitate de control ME-SFI [ME]

Se referă la motoarele 629, 642, 646 EVO:

Releu 87, motor;

Unitate de control SAM partea șoferului cu siguranță și modul releu

(motor 271, 272, 628, 629, 642, 646, 647, 648);

Controler CNG (motor 271).

 7,5
1) din 2007

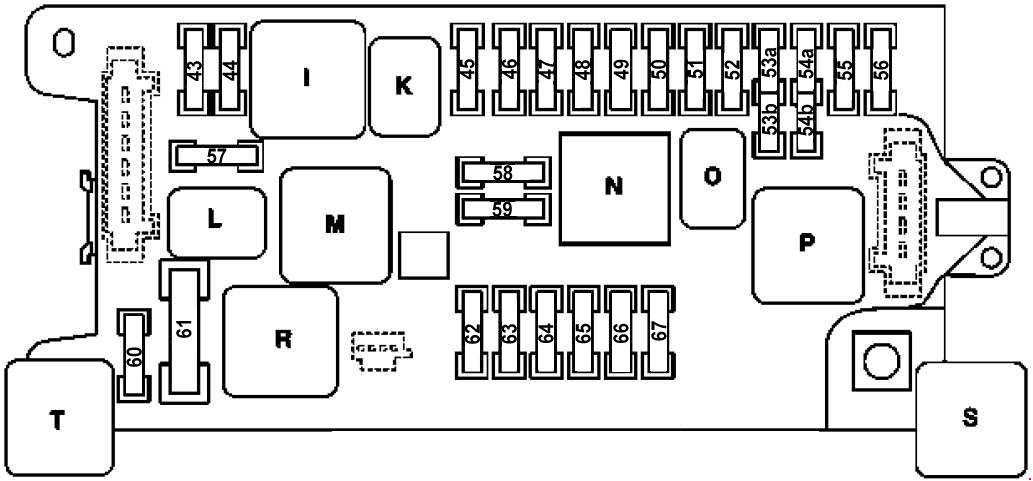

Cutia de siguranțe în compartiment motor

Cutia de siguranțe în compartiment motor
Mercedes-Benz Classe E w211 – schema cutiei de siguranțe – compartiment motor
Număr Descriere Amperaj [A]
43 Valabil pentru motorul  112, 113, 156, 271, 272, 273:

Unitate de control ME-SFI [ME];

Valabil pentru motorul 271, 272, 273:

Unitate de control ME;

Valabil pentru motoarele 628, 629, 642, 646, 647, 648:

Unitate de control CDI;

Unitate de control SAM partea șoferului cu modul bloc siguranțe și releu;

Unitate de control SAM spate cu modul bloc siguranțe și releu;

Se referă la motoarele  629, 642, 646, 647, 648:

Unitate de control CDI;

Unitate de control SAM spate cu siguranță și modul releu.

 15
44 Valabil pentru motorul  646, 647, 648:

Unitate de control CDI;

Valabil pentru motorul  271, 272, 273:

Unitate de control ME-SFI [ME];

Valabil pentru motorul 271:

(Propulsie bivalentă cu gaz natural):

Cil. 1 supapă injecție gaz;

Cil. 2 supapă injecție gaz;

Cil. 3 supapă injecție gaz;

Cil. 4 supapă injecție gaz.

 15
45 AIRmatic cu unitate de control ADS

Unitate de control electronică a modulului manetă cutie de viteze

(cutie automată cu cinci trepte (NAG));

Unitate de control a sistemului de control al nivelului axei spate;

Comutator de recunoaștere a treptelor;

(cutie automată manuală Sequentronic (SEQ))

 7,5
46 Unitate de control ETC [EGS]

(cutie automată cu 5 trepte (NAG));

Unitate de control electrică VGS

(cutie automată cu 7 trepte);

Unitate de control manuală automată a cutiei de viteze

(cutie automată manuală Sequentronic (SEQ)).

 7,5
47 Unitate de control ESP, SPS [PML] și BAS 5
48 Unitate de control a sistemelor de reținere;

Retractor reversibil față stânga (stare la 2007);

Retractor reversibil față dreapta (stare la 2007).

 7,5
49 Unitate de control a sistemelor de siguranță;

Scaun față partea pasagerului ocupat și senzor de recunoaștere a scaunului pentru copii;

Releu tetieră NECK-PRO.

 7,5
50 Punct de separare portabil CTEL;

Punct de separare alimentare VICS;

Unitate de control a sistemului de apel de urgență.

 5
51 Rezervă 5
52 Comutator lumini exterioare;

Set de semnalizatoare;

Iluminare compartiment port-objete cu comutator;

AAC cu control integrat;

Motor ventilator suplimentar (stare la 2007);

Far bi-xenon:

Controler reglare intensitate faruri.

 7,5
53a Rezervă 15
53b Releu claxon 15
54a Brichetă iluminată pentru trabucuri 15
54b Brichetă iluminată pentru trabucuri 15
55 Telefon (până în 2007);

Conector modul Bluetooth (până în 2007);

Punct de separare portabil CTEL;

Unitate de control a sistemului de apeluri de urgență (stare la 2007).

 7,5
56 Motor ștergător parbriz 40
57 Valabil pentru motoarele 628, 646, 647, 648:

Unitate de control CDI;

Se referă la motoarele 271, 272, 273:

Unitate de control ME-SFI [ME];

Supapă de control a suflării Versiunea PremAir Sensor.

 25
58 Valabil pentru motoarele 112, 113, 156:

Bobine de aprindere (1-8).

 15
59 Releu demaror 15
20 1)
60 Ventilator radiator compartiment motor ulei

(E55 AMG, E63 AMG)

 10
61 Pompă aer electrică 40
62 Releu control pompă SEQ

(cutie manuală automatizată Sequentronic (SEQ))

 30
63 Unitate control cutie manuală automată

(cutie manuală automatizată Sequentronic (SEQ))

Se referă la motoarele 112, 113:

Releu circuit 87:

Unitate control motor ME-SFI [ME].

 15
64 Comutator lumini exterioare;

Set semnalizatoare;

AAC [KLA] panou control și service;

Comfort AAC [KLA] panou control și service;

Modul coloana volan (până în 2007).

 7,5
65 Controler IS [EZS];

Controler încuietoare electrică volan.

 20
66 Grup far față dreapta;

Grup far față stânga;

Buton selecție HRA [LWR] (stare la 2007);

Grup far bi-xenon:

Modul putere HRA.

 7,5
67 Comutator lumină de stop 5
Releu
J Releu 87, motor
K. Releu terminal 87, șasiu
L Releu demaror
M Releu control pompă SEQ
N Releu bornă 15
O Releu claxon
P. Releu bornă 15R
R Releu pompă aer

(cu excepția motorului 113.990 (E55 AMG), 156.983 (E63 AMG));

Ventilator radiator compartiment motor ulei

(doar motor 113.990 (E55 AMG), 156.983 (E63 AMG)).
S Releu Airmatic
1) din 2007

Cutia de siguranțe față

Față

Cutia de siguranțe față
Mercedes-Benz Classe E W211 – schema della cutia de siguranțe – cutia de siguranțe față (vedere față)

Spate

Cutia de siguranțe față - 2
Mercedes-Benz Classe E W211 – schema della cutia de siguranțe – cutia de siguranțe față (vedere spate)
Număr Descriere Amperaj [A]
Alimentare:

baterie (G1).
68 Valabil pentru motoarele 629, 642, 646, 647, 648:

Amplificator încălzitor.

 200
69 Valabil pentru motoarele 629, 642, 646 EVO:

Etaj de ieșire al timpului de aprindere

 150
70 Punct de pornire extern –
71 Valabil pentru motoarele 112, 113, 156, 271,

272, 273, 629, 642, 646, 647, 648:

AAC cu control integrat

motor ventilator suplimentar.

 150
Se referă la motoarele 629, 642, 646 EVO:

Motor și ventilator electric aspirant;

Climatizare cu control integrat.

 100
72 Unitate hidraulică a sistemului de direcție 50
73 Unitate hidraulică a sistemului de direcție;

din 2007:

Unitate de control ESP.

 50
74 Releu AIRmatic 40
75 Unitate de control SAM dreapta 40
76 Răsucitor reversibil față dreapta;

Motor 113.990 (E 55 AMG):

Releu injecție aer.

 40
77 Motor ventilator;

Sistem de recirculare a sistemelor de încălzire;

Unitate de control a generatorului solar.

 40

Cutia de siguranțe spate

Față

Cutia de siguranțe spate
Mercedes-Benz Classe E W211 – schema della cutia de siguranțe – cutia de siguranțe spate (vista față)

Spate

Cutia de siguranțe spate - 2
Mercedes-Benz Classe E W211 – schema della cutia de siguranțe – cutia de siguranțe spate (vista față)
Număr Descriere Amperaj [A]
Alimentare:

baterie.
78 Unitate control SAM partea șoferului cu siguranță și modul releu. 200
79 Unitate control SAM spate cu siguranță și modul releu. 200
80 Unitate control SAM partea șoferului cu siguranță și modul releu. 150
81 Cutia de siguranțe internă 150
82 Valabil pentru motor  113.990 (E55 AMG),

156.983 (E63 AMG):

Siguranță prin garnitura de conexiune bornă 30:

Siguranță F82A și F82B.

 150
F82A Siguranță unitate control pompă combustibil stânga

(156.983 (E63 AMG)).

Siguranță unitate control pompă combustibil dreapta

(156.983 (E63 AMG)).

 40
Releu pompă combustibil (113.990 (E55 AMG),

156.983 (E63 AMG)).

 30
F82B Siguranță releu injecție aer 40
83 Versiune taxi:

unitate control multifuncțională vehicul special (SVMCU [MSS]).

 30
84 Senzor baterie 5
85 Interfață telefonică;

Interfață portabilă universală CTEL (UPCI [UHI]);

Unitate de control a sistemului hands-free;

Unitate de control a sistemului de recunoaștere vocală.

 5
86 Presiune internă

(5A – până în 2003; 30A – 2004-2006; 5A – din 2007).
Versiune USA: unitate de control SDAR 5
Se referă la vehicule guvernamentale:

unitate de control multifuncțională a vehiculului special (SVMCU [MSS]);

Versiune taxi:

unitate de control multifuncțională a vehiculului special (SVMCU [MSS]).

 30
87 Pompă pneumatică pentru controlul dinamic  al scaunului. 30
88 Controler TLC [HDS];

Controler închidere uși spate.

 30
89 Controler plan încărcare  40
90 Retractor reversibil față stânga de tensiune de urgență;

Unitate de control a vehiculului special (SVMCU [MSS]).

 40
Până în 02/03 pentru motorul 113.990 (E55 AMG):

Releu pompă combustibil.

 30
91 Unitate de control multifuncțională a vehiculului special (SVMCU [MSS]). 40

Post correlati:

  1. Mercedes-Benz Classe S w140 (1992-1997) – cutia de siguranțe
  2. Mercedes-Benz Citan W415 (2012-2018) – cutia de siguranțe
  3. Mercedes-Benz CLS x218 (2010-2017) – cutia de siguranțe
  4. Mercedes-Benz SLK R171 (2004-2010) – cutia de siguranțe
  5. Mercedes-Benz Classe E W124 (1985-1996) – cutia de siguranțe
  6. Mercedes Classe C W204 (2007-2014) – baterii
  7. Mercedes Viano (W639) (2003-2010) – baterii
  8. Mercedes-Benz E-Class W123 (1976-1985) – cutia de siguranțe
Leggere  Mercedes-Benz Vaneo w414 (2001-2005) – cutia de siguranțe
Andrei Popescu

Andrei Popescu

Mă numesc Andrei Popescu și sunt fondatorul site-ului sigurante-auto.com. De mulți ani mă ocup de electronica auto, cu o pasiune specială pentru diagnosticarea și întreținerea sistemelor electrice ale vehiculelor. Am creat acest site pentru a oferi un instrument simplu și complet tuturor celor care caută scheme clare și de încredere ale cutiilor de siguranțe pentru mașina lor. Obiectivul meu este să te ajut să economisești timp, să eviți greșelile și să rezolvi problemele electrice rapid și eficient.
