Schema cutiei de siguranțe și relee – Lancia Thesis

Se referă la vehiculele produse în anii:

2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.

SIGURANȚE GENERALE (SIGURANȚĂ MIDI și SIGURANȚĂ MEGA)

Siguranțele generale se află pe partea stângă a portbagajului în cutia de siguranțe direct conectată la terminalul pozitiv al bateriei.

SIGURANȚĂ MIDI și MEGA SIGURANȚĂ	Număr	Amperaj [A]
Cutia de siguranțe a bordului 1	1	70
Cutia de siguranțe a bordului 2	2	50
Cutia de siguranțe a portbagajului	3	60
Cutia de siguranțe în compartiment motor	4	150

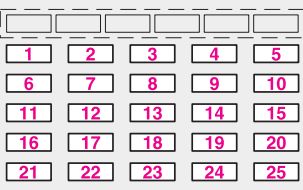

SIGURANȚE ÎN BORD

Cutia de siguranțe se află sub bord, pe partea stângă a coloanei volanului, în spatele compartimentului pentru obiecte.

SIGURANȚE ÎN COMPARTIMENT MOTOR

Cutia de siguranțe se află pe partea stângă a compartimentului motor.

SIGURANȚE ÎN PORTBAGAJ

Cutia de siguranțe se află pe partea dreaptă a portbagajului, în interiorul compartimentului de serviciu.

Lumini exterioare	Siguranță	Amperaj [A]	Poziție
Control iluminare exterioară (reglare senzor crepuscular)	23	7,5	Planșă bord
Semnalizatoare	16	10	Planșă bord
Faruri de întâlnire dreapta	8	10	75
Faruri de întâlnire stânga	10	10	75
Faruri de drum dreapta	24	15	Planșă bord
Faruri de drum stânga	25	15	Planșă bord
Lumina de marșarier	21	7,5	Planșă bord
Lumină de stop a treia	14	10	Planșă bord
Lumini de urgență	16	10	Planșă bord
Proiectoare de ceață față	14	15	75



Lumini interioare	Siguranță	Amperaj [A]	Poziție
Iluminare plafon compartiment portbagaj	19(*)	10	78
	13(*)	10	Planșă bord
Lampă plafon spate compartiment pasageri	19(*)	10	78
	13(*)	10	73
Lumini cuva uși	19(*)	10	78
	13(*)	10	Planșă bord

(*) Ca alternativă pentru unele versiuni/piețe

Dispozitive și instrumente	Siguranță	Amperaj [A]	Poziție
Disponibil	1-6-8-12-17-18-21-23	—	Pornire
Brichetă	22	20	Planșă
Sistem airbag	18	7,5	Planșă
Pornire punct de alimentare 1	9	20	Planșă
Pornire punct de alimentare 2	5	20	Planșă
Amplificator pentru sistem audio HI-FI	7	25	Pornire
Tetieră spate (reglabile)	3	25	Planșă
Portbagaj (actuator electric al încuietorii)	11	20	Pornire
Bujiu (versiuni pe benzină)	19	15	Compartiment motor
Bobine relee compartiment motor	21	7,5	Planșă
Unitate de control a reglării fasciculului de faruri	14	10	Planșă
	25	15	Planșă
Unitate de control remorcă (setare implicită)	1	10	Planșă
Unitate de control asistență la direcție	15	7,5	Planșă
Claxon	11	15	Compartiment motor
Control ștergător parbriz	23	7,5	Planșă
Control lumină de stop (NC)	20	7,5	Planșă
Control lumină de stop (NA)	14	10	Planșă
Aprindere	7	20	Compartiment motor
Compresor aer condiționat	12	7,5	Compartiment motor
Tempomat (controlere satelit)	20	7,5	Planșă
Tempomat (punct de adaptare)	20	7,5	Planșă
Ventilator sistem climatizare	5	40	Compartiment motor
Ventilator electric răcire motor (primul)	3	60	Compartiment motor
Ventilator electric răcire motor (al doilea)	4	20	Pornire
Far dreapta (unitate de control)	10	7,5	Pornire
Far stânga (unitate de control)	10	7,5	Pornire
Filtru motorină (PTC)	16	20	Compartiment motor
Sistem injecție electronică	13	7,5	Compartiment motor
Injectoare (versiuni diesel)	19	20	Pornire
Interfață punct poziție conducător	14	20	Pornire
Interfață punct transmisie automată	15	10	Pornire
	23	7,5	Planșă
Interfață punct sistem climatizare	6	10	Planșă
	15	7,5	Planșă
Interfață sistem control motor;	22	7,5	Compartiment motor
Interfață punct sistem frânare	29	7,5	Planșă
Duza spălător faruri	15	20	Compartiment motor
Geam spate încălzit	17	30	Planșă
Pornire cutie automată	17	30	Compartiment motor
NIM	6	10	Planșă
Punct poziție pasager	14	10	Pornire
Punct blocare volan	22	10	Pornire
Punct asistență frânare (*) Ca alternativă pentru unele versiuni/ piețe	19 (*)	10	Pornire
	13 (*)	10	Planșă
	19	7,5	Planșă
Punct sistem frânare (NFR 1)	1	40	Compartiment motor
Punct sistem frânare (NFR 2)	6	60	Compartiment motor

Punct infotelematic	6	10	Plansa
Deviere Punct lateral (*) Ca alternativă pentru unele versiuni/piețe	19 (*)	10	Pornire
	13 (*)	10	Plansa
	19	7,5	Plansa
Punct sistem keyless	22	10	Pornire
Punct ușă partea șoferului	11	20	Pornire
Punct ușă partea șoferului (alimentare)	8	20	Plansa
Punct ușă partea pasagerului	11	20	Pornire
	23	7,5	Plansa
Punct ușă partea pasagerului (alimentare)	10	20	Plansa
Punct plansa instrumente	14	10	Plansa
	16	10	Plansa
Punct senzor unghi de viraj (*) Ca alternativă pentru unele versiuni/piețe	19 (*)	10	Pornire
	13 (*)	10	Plansa
	19	7,5	Plansa
Punct senzor parcare	15	7,5	Plansa
Punct tuner TV	14	10	Pornire
	15	7,5	Plansa
Punct pornire	11	20	Pornire
Punct direcție	15	7,5	Plansa
Panouri de control pe consola centrală	15	7,5	Plansa
Pompă combustibil	21	15	Compartiment motor
Uși (actuatori electrici ai încuietorilor)	11	20	Pornire
Încălzire bujii	2	60	Compartiment motor
La conectorul diagnostic EOBD	6	10	Plansa
La conectorul de pornire	22	20	Plansa
La conectorul de alimentare în cotiera scaun spate	13	20	Pornire
	2	15	Plansa
Încălzire la staționare (unitate control)	3	20	Pornire
Încălzitor suplimentar	4	50	Compartiment motor
	9	20	Compartiment motor
Încălzitor parbriz față	7	15	Plansa
Încălzire duză ștergător față	7	15	Plansa
SCS	15	7,5	Plansa
Scaun confort partea șoferului	5	30	Pornire
Scaun confort partea pasagerului față	9	30	Pornire
Scaun partea șoferului electric (mișcare)	5	30	Pornire
Scaun partea pasagerului față electric (mișcare)	9	30	Pornire
Scaune față (încălzire)	16	20	Pornire
Scaune spate (încălzire)	20	20	Pornire
Servicii de bază pentru injecția electronică	20	15	Compartiment motor
Servicii secundare pentru injecția electronică	18	15	Compartiment motor
Sirena de avertizare (unitate control)	6	10	Plansa
Ușă combustibil (motor blocare/deblocare)	11	10	Plansa
Parasolar geam spate	4	15	Plansa
Perie și pulverizator geam față	12	30	Plansa
Trapă (unitate control)	4	15	Plansa
	2	20	Pornire
Volan (reglare coloana direcție)	15	75	Plansa
