Citroën C-Elysée (2012-2018) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Citroën C‑Elysée 2012‑2018, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Schema siguranțelor și releelor – Citroën C-Elysée
Se referă la vehiculele produse în anii:
2012, 2013, 2014.
Siguranța F16 din cutia de siguranțe a bordului este responsabilă pentru brichetă (prize de alimentare) în Citroen C-Elysée.

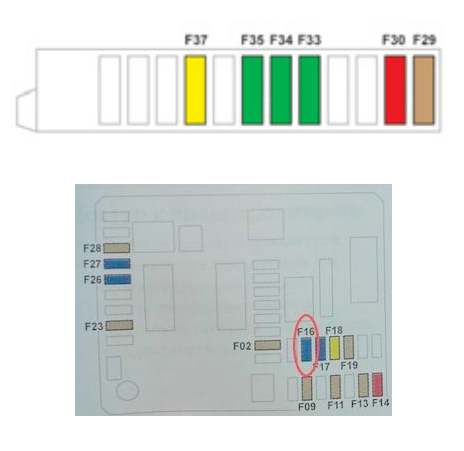

Cutia de siguranțe a bordului
Se află în bordul inferior (pe partea stângă).
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| F02 | 5 A | Regulatori faruri;
Stație diagnosticare; Panou climatizare. |
| F09 | 5 A | Alarmă (accesoriu). |
| F11 | 5 A | Încălzire suplimentară. |
| F13 | 5 A | Senzori parcare (accesoriu). |
| F14 | 10 A | Panou climatizare. |
| F 16 | 15 A | Brichetă;
Tensiune 12 V. |
| F17 | 15 A | Sistem audio (accesoriu). |
| F18 | 20 A | Bluetooth;
Sistem audio (accesoriu). |
| F19 | 5 A | Ecran monocrom C. |
| F23 | 5 A | Lumini de citire;
Lumini de citire hartă. |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| F26 | 15 A | Claxon. |
| F27 | 15 A | Pompă pentru spălător parbriz. |
| F28 | 5 A | Alarmă. |
| F29 | 25 A | Geam spate încălzit. |
| F30 | 10 A | Oglinzi încălzite. |
| F31 | – | Neutilizat. |
| F32 | – | Neutilizat. |
| F33 | 30 A | Geamuri electrice față. |
| F34 | 30 A | Geamuri electrice spate. |
| F35 | 30 A | Scaune față încălzite. |
| F36 | – | Neutilizat. |
| F37 | 20 A | Interfață remorcă. |

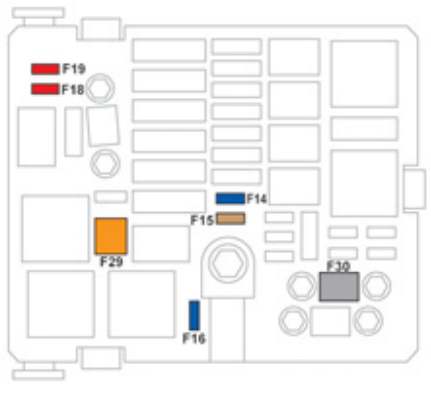

Compartiment motor
Cutia de siguranțe se află în compartimentul motor lângă baterie (pe partea stângă).
| Număr | Amperi [A] | Descriere |
|---|---|---|
| F14 | 15 A | Geam față încălzit. |
| F15 | 5 A | Compresor aer condiționat. |
| F 16 | 15 A | Proiectoare de ceață față. |
| F18 | 10 A | Far de întâlnire dreapta. |
| F19 | 10 A | Far de întâlnire stânga. |
| F29 | 40 A | Motor ștergător față. |
| F30 | 80 A | Ștuțuri încălzitor (Diesel). |
Schema cutiei de siguranțe și relee – Citroën C-Elysée
Se referă la vehiculele produse în anii:
2015, 2016, 2017, 2018.
Siguranța F16 în cutia de siguranțe a bordului este responsabilă pentru brichetă (prize de alimentare) în Citroen C-Elysée.
Cutia de siguranțe a bordului
Se află în bordul inferior (în partea stângă).
Trageți capacul din colțul superior drept și apoi spre stânga, detașați complet capacul și întoarceți-l.
| Număr | Ampere [A] | Descriere |
|---|---|---|
| Număr | Ampere [A] | Descriere |
| F02 | 5 A | Regulatori faruri; Priză diagnosticare; Panou climatizare. |
| F09 | 5 A | Alarmă (accesoriu). |
| F11 | 5 A | Încălzire suplimentară. |
| F13 | 5 A | Senzori parcare. |
| F14 | 10 A | Panou climatizare. |
| F 16 | 15 A | Brichetă; Priză 12 V. |
| F17 | 15 A | Sistem audio; Sistem audio (accesoriu). |
| F18 | 20 A | Sistem audio; Bluetooth. |
| F19 | 5 A | Ecran monocrom C. |
| F23 | 5 A | Lumini de curtoazie; Lumini de citire hartă. |
| Număr | Ampere [A] | Descriere |
|---|---|---|
| F26 | 15 A | Claxon. |
| F27 | 15 A | Pompă pentru spălarea geamurilor. |
| F28 | 5 A | Alarmă. |
| F29 | – | Neutilizat. |
| F30 | 10 A | Oglinzi laterale încălzite. |
| F31 | 25 A | Lunetă încălzită |
| F32 | – | Neutilizat. |
| F33 | 30 A | Geamuri electrice față. |
| F34 | 30 A | Geamuri electrice spate. |
| F35 | 30 A | Scaune față încălzite. |
| F36 | – | Neutilizat. |
| F37 | 20 A | Interfață remorcă. |
Compartiment motor
Cutia de siguranțe se află în compartimentul motor lângă baterie (în partea șoferului).
| Număr | Amperi [A] | Descriere |
|---|---|---|
| F14 | 15 A | Geam față încălzit. |
| F15 | 5 A | Compresor climatizare. |
| F 16 | 15 A | Proiectoare de ceață față. |
| F18 | 10 A | Far faruri de drum dreapta. |
| F19 | 10 A | Far faruri de drum stânga. |
| F29 | 40 A | Motor ștergător față. |
| F30 | 80 A | Conectori încălzitor (Diesel). |
