Lancia Musa (2007-2012) – cutia de siguranțe
Lancia Musa (2007-2012) – schema cutiei de siguranțe
Anul producției: 2007, 2008, 2009, 2010, 2011, 2012.
Siguranță brichetă (priză de alimentare) în Lancia Y (1996-2003) este siguranța F44 în blocul siguranțe de pe bord.
Bloc siguranțe pe bord
| Descriere | Siguranță | Amperi [A] |
| Faruri de întâlnire dreapta | F12 | 15 |
| Far de întâlnire stânga,
dispozitiv de reglare a farurilor față |
F13 | 15 |
| Faruri de marșarier,
bobină releu a modulului control motor, controler caroserie |
F31 | 7,5 |
| +30 Controlere ușă partea șoferului / partea pasagerului (*) | F32 | 15 |
| Geam electric spate stânga | F33 | 20 |
| Geam electric spate dreapta | F34 | 20 |
| +15 Pilot automat, semnal de la comutatorul pedalei de frână către modulele centrale (*) | F35 | 7,5 |
| +30 Setare preliminară pentru modul control remorcă,
încuietori spate, încuietori față cu controler ușă (*) |
F36 | 20 |
| +15 A treia lumină de stop, bord, lumini de stop (*) | F37 | 10 |
| Dezactivare pornire | F38 | 15 |
| +30 priză diagnostic EOBD,
instalație audio, navigator, modul control presiune pneuri (*) |
F39 | 10 |
| Geam spate încălzit | F40 | 30 |
| Oglinzi laterale încălzite | F41 | 7,5 |
| +15 modul ABS / ESP (*) | F42 | 7,5 |
| Ștergător / spălător parbriz față | F43 | 30 |
| Brichetă / priză curent în tunel | F44 | 20 |
| Scaune încălzite | F45 | 15 |
| Priză curent pornire | F46 | 20 |
| Alimentare controler ușă partea șoferului
(geam electric, încuietoare) |
F47 | 20 |
| Alimentare controler ușă partea pasagerului
(geam electric, încuietoare) |
F48 | 20 |
| +15 mediu (măsurători bord stânga și central,
oglinzi electrice, iluminare control încălzire scaun, setare radiotelefon, navigație senzori ploaie / lumini de zi, modul senzori parcare, iluminare control trapă) (*) |
F49 | 7,5 |
| Unitate control sistem airbag | F50 | 7,5 |
| +15 Unitate control presiune pneuri,
control ECO / Sport (*) |
F51 | 7,5 |
| Ștergător / spălător parbriz spate | F52 | 15 |
| +30 Semnalizatoare, lumini de avarie,
bord (*) |
F5 | 10 |
(*) +30 = bornă pozitivă a bateriei (nu sub cheie)
(*) +15 = bornă pozitivă sub cheie

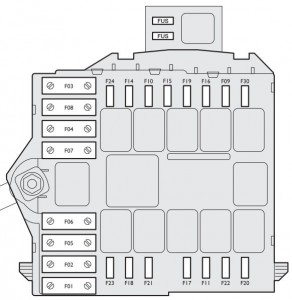

Bloc siguranțe lângă baterie
| Descriere | Siguranță | Amperi [A] |
| Unitate control bord 1 | F1 | 70 |
| Unitate control servodirecție | F2 | 70 |
| Cheie aprindere | F3 | 20 |
| Unitate control bord 2 | F4 | 50 |
| Unitate control Sistem antiblocare roți (ABS) / ESP | F5 | 50 |
| Ventilator electric radiator
(viteză mică) (toate versiunile) |
F6 | 30 |
| Ventilator electric radiator
(viteză mare) (toate versiunile cu excepția 1.4 16V încălzită) |
F7 | 40 |
| Ventilator electric climatizare | F8 | 30 |
| Spălător faruri | F9 | 20 |
| Claxon | F10 | 15 |
| Servicii secundare injecție electronică | F11 | 15 |
| Far de drum drept | F14 | 10 |
| Far de drum stâng | F15 | 10 |
| Servicii de bază injecție electronică | F17 | 10 |
| +30 Controler motor /
comutator la distanță ventilator radiator (1.9 Multijet) (*) |
F18 | 7,5 |
| Compresor | F19 | 7,5 |
| Filtru motorină încălzit (Multijet) | F20 | 30 |
| Pompă combustibil | F21 | 15 |
| Servicii de bază injecție electronică (1.4 16V) | F22 | 15 |
| Servicii de bază injecție electronică (Multijet) | F22 | 20 |
| Pompă ulei cutie cu sistem dublu de alimentare | F23 | 15 |
| Alimentator dublu bloc siguranțe gearbox (+ cheie) | F 16 | 7,5 |
| +15 Servodirecție electrică (*) | F24 | 7,5 |
| Proiectoare de ceață față | F30 | 15 |
(*) +30 = bornă pozitivă a bateriei (nu sub cheie)
(*) +15 = bornă pozitivă sub cheie
Bloc siguranțe opțional (pe suport auxiliar)
| Descriere | Siguranță | Amperaj [A] |
| +30 Amplificator extern radio (*) | F34 | 15 |
| +30 Trapă (*) | F58 | 20 |
(*) +30 = bornă pozitivă a bateriei (nu sub cheie)
(*) +15 = bornă pozitivă sub cheie
Siguranțe externe la bloc siguranțe din compartiment motor
| Descriere | Siguranță | Amperaj [A] |
| Pompă cu cutie automată cu sistem dublu de alimentare | F01 | 30 |
| Încălzire bujii incandescente (Multijet) | F04 | 50 |
(*) +30 = bornă pozitivă a bateriei (nu sub cheie)
(*) +15 = bornă pozitivă sub cheie
