Kubota M8540 – cutia de siguranțe
Kubota M8540 – schema cutiei de siguranțe

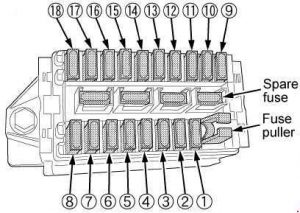

Cutia de siguranțe
| Număr | Amperi [A] | Descriere |
| 1 | 5 | Releu demaror |
| 2 | 15 | Scaun auxiliar cu amortizare pneumatică/suspensie pneumatică (dacă este prezentă) |
| 3 | 15 | Lumină de lucru (față, parte) |
| 4 | 10 | Climatizare (compresor) |
| 5 | 30 | Climatizare (motor ventilator) |
| 6 | 15 | Brichetă |
| 7 | 15 | Lumină de lucru (față) |
| 8 | 15 | Lumină de lucru (spate) |
| 9 | 20 | Siguranță de rezervă |
| 10 | 20 | Semnalizatoare (pericol) |
| 11 | 20 | Lumină principală, lampă spate |
| 12 | 10 | Indicator;
Radio (copie de rezervă); Claxon. |
| 13 | 10 | Semnalizatoare;
Lumină de stop. |
| 14 | 5 | Panou indicator;
OPC. |
| 15 | 5 | Alternator;
Motor; Încălzitor. |
| 16 | 15 | Ștergător parbriz |
| 17 | 5 | Climatizare (control) |
| 18 | 5 | Radio |

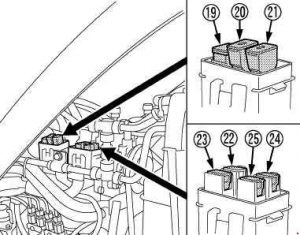

| Număr | Amperi [A] | Descriere |
| 19 | 100 | Încărcare |
| 20 | 50 | Încălzitor aer |
| 21 | 50 | Lumina față, pericol |
| 22 | 30 | Lumină de lucru, electro-magnet întrerupere combustibil |
| 23 | 30 | Comutator cu cheie |
| 24 | 30 | Prize electrice |
| 25 | 40 | Climatizare |

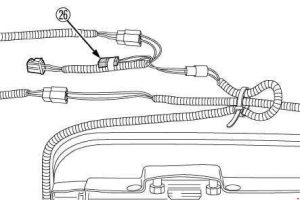

| Număr | Amperi [A] | Descriere |
| 26 | 15 | Scaun cu suspensie pneumatică (dacă este prezentă) |

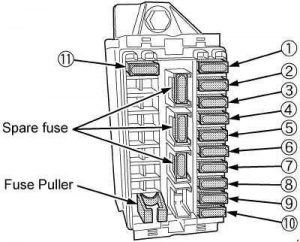

| Număr | Amperi [A] | Descriere |
| 1 | 15 | Lumină de lucru (dreapta) |
| 2 | 15 | Lumină de lucru (stânga) |
| 3 | 5 | Alternator, motor, bujie aprindere |
| 4 | 5 | Panou indicator, OPC |
| 5 | 10 | Semnal activ |
| 6 | 15 | Alimentare auxiliară |
| 7 | 5 | Indicator (copie de rezervă) |
| 8 | 20 | Lumină principală, lampă spate |
| 9 | 15 | Semnalizator/Semnalizatoare (pericol) |
| 10 | 5 | Releu demaror |
| 11 | 10 | Claxon |

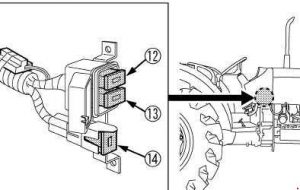

| Număr | Amperi [A] | Descriere |
| 12 | 40 | Întrerupător cu cheie, lumină față, pericol |
| 13 | 30 | Electromagnet de întrerupere combustibil, lumină de lucru |
| 14 | 50 | Încărcare, bujie aprindere |
