Kubota M7040 – cutia de siguranțe
Kubota M7040 – schema cutiei de siguranțe
Cutia de siguranțe
| Număr | Amperaj [A] | Descriere |
| 1 | 5 | Releu demaror |
| 2 | 15 | Scaun auxiliar cu suspensie pneumatică (dacă este prezent) |
| 3 | 15 | Lumină de lucru (față, parte) |
| 4 | 10 | Climatizare (compresor) |
| 5 | 30 | Climatizare (motor ventilator) |
| 6 | 15 | Brichetă |
| 7 | 15 | Lumină de lucru (față) |
| 8 | 15 | Lumină de lucru (spate) |
| 9 | 20 | Siguranță de rezervă |
| 10 | 20 | Semnalizatoare (urgență) |
| 11 | 20 | Lumină principală, lampă spate |
| 12 | 10 | Indicator, radio (copie de rezervă), claxon |
| 13 | 10 | Semnalizatoare, lumină de stop |
| 14 | 5 | Panou indicator, OPC |
| 15 | 5 | Alternator, motor, încălzitor |
| 16 | 15 | Ștergător parbriz |
| 17 | 5 | Climatizare (control) |
| 18 | 5 | Radio |

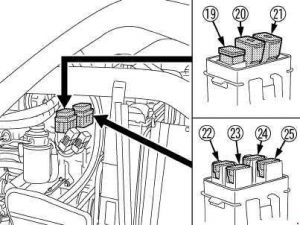

| Număr | Amperaj [A] | Descriere |
| 19 | 100 | Încărcare |
| 20 | 50 | Încălzitor aer |
| 21 | 50 | Lumină față, urgență |
| 22 | 30 | Lumină de lucru, electro-magnet întrerupere combustibil |
| 23 | 30 | Comutator cu cheie |
| 24 | 30 | Siguranță electrică |
| 25 | 40 | Climatizare |
| Număr | Amperi [A] | Descriere |
| 26 | 15 | Scaun cu suspensie pneumatică (dacă este prezent) |

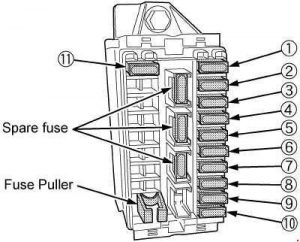

| Număr | Amperaj [A] | Descriere |
| 1 | 15 | Lucciola de lucru (dreapta) |
| 2 | 15 | Lucciola de lucru (stânga) |
| 3 | 5 | Alternator, motor, bujie aprindere |
| 4 | 5 | Panou de instrumente, OPC |
| 5 | 10 | Semnal activ |
| 6 | 15 | Alimentare auxiliară |
| 7 | 5 | Instrument (copie de rezervă) |
| 8 | 20 | Lumină principală, lampă spate |
| 9 | 15 | Semnalizatoare direcție (urgență) |
| 10 | 5 | Releu demaror |
| 11 | 10 | Claxon |

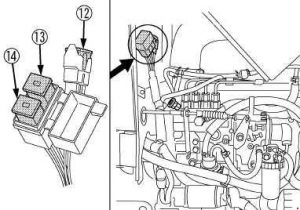

| Număr | Amperaj [A] | Descriere |
| 12 | 40 | Întrerupător cu cheie, lumină față, lumini de urgență |
| 13 | 30 | Electromagnet de întrerupere combustibil, lumină de lucru |
| 14 | 50 | Încărcare, bujie aprindere |
| Număr | Amperaj [A] | Descriere |
| 12 | 50 | Încărcare, bujie de aprindere |
| 13 | 30 | Electromagnet întrerupere combustibil, lumină de lucru |
| 14 | 40 | Comutator cu cheie, lumină față, lumini de urgență |
