Citroen Jumper 230/244 (1994-2006) – cutia de siguranțe

iunie 9, 2025 Andrei Popescu

În acest articol, vei găsi diagramele cutiei de siguranțe a Citroën Jumper 230/244 1994‑2006, vei obține informații despre poziția panourilor de siguranțe din interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (dispunerea siguranțelor).

Cuprins

Citroen Jumper – schema bloc siguranțe

Anul producției: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.

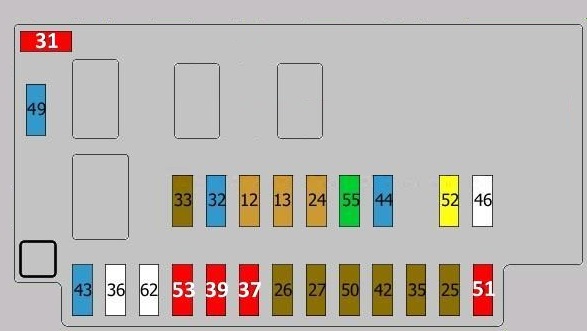

În cabină

Blocul siguranțe principal se află pe partea șoferului în spatele capacului bordului.

În cabină

Număr	Descriere	Amperaj [A]
12	Lumină pe partea dreaptă	5
12	Lumină spate dreapta	5
13	Lumină pe partea stângă	5
13	Lumină spate stânga	5
24	Lumină număr înmatriculare	5
	Bec semnalizare, lumini de poziție
	Iluminare, borduri
25	Sistem audio	7,5
26	Lumini de stop	7,5
27	Oglindă retrovizoare electrică	7,5
	Control de croazieră
	Telefon
	Tahograf
	Control la distanță
	Alarmă
31	Comutator control iluminare	10
32	Sistem audio	15
33	Proiectoare de ceață	7,5
35	Control geam electric	7,5
37	Iluminare bord	10
39	Iluminare interioară	10
39	Conector diagnostic	10
42	Unitate control Sistem antiblocare roți (ABS)	7,5
43	Spălător parbriz față	15
44	Brichetă	15
49	Spălător faruri	15
50	Unitate control Sistem airbag	7,5
51	NU	10
52	La 12V	20
53	Semnalizatoare	10
	Alarmă
	Iluminare bord
55	Ventilator, încălzire staționară	30
55	Încălzitor suplimentar	30

Număr	Descriere	Amperaj [A]
12	Lumină pe partea dreaptă	5
12	Lumină spate dreapta	5
13	Lumină pe partea stângă	5
13	Lumină spate stânga	5
24	Lumină număr înmatriculare	5
	Bec semnalizare, lumini de poziție
	Iluminare, borduri
25	Sistem audio	7,5
26	Lumini de stop	7,5
27	Oglindă retrovizoare electrică	7,5
	Control de croazieră
	Telefon
	Tahigraf
	Control la distanță
	Alarmă
31	Comutator control iluminare	10
32	Sistem audio	15
33	Proiectoare de ceață	7,5
35	Control geam electric	7,5
37	Iluminare bord	10
39	Iluminare interioară	10
39	Conector diagnostic	10
42	Unitate control Sistem antiblocare roți (ABS)	7,5
43	Spălător parbriz față	15
44	Brichetă	15
49	Spălător faruri	15
50	Unitate control Sistem airbag	7,5
51	NOT	10
52	La 12V	20
53	Semnalizatoare	10
	Alarmă
	Iluminare bord
55	Ventilator, încălzire staționară	30
55	Încălzitor suplimentar	30

Leggere Citroen Berlingo II (din 2008) – baterie

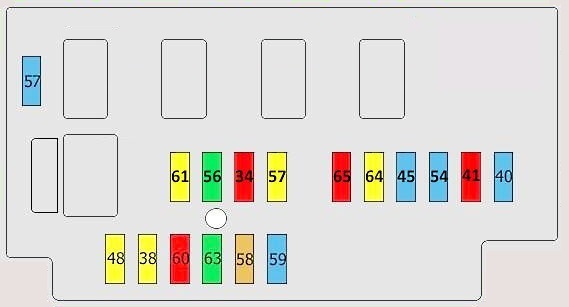

Modulul suplimentar se află pe partea pasagerului sub bord.

În cabină - 2

Număr	Descriere	Amperaj [A]
34	Tahograf	10
	Telefon
	Alarmă
	Control la distanță
38	Închidere centralizată	20
40	Geam spate încălzit, partea dreaptă	15
41	Oglindă retrovizoare încălzită	10
45	Scaune încălzite	15
47	Geam față stânga electric	20
48	Geam față dreapta electric	20
54	Geam spate încălzit, partea stângă	15
56	Climatizare suplimentară	30
57	Ventilator, încălzire staționară	15
58	Programator încălzitor suplimentar	5
59	Poliță (furnizare)	15
60	Alarmă	10
61	Încălzitor suplimentar	20
63	Echipament special	30
64	Echipament special	20
65	Conector accesoriu	10

Număr	Descriere	Amperaj [A]
34	Tahograf	10
	Telefon
	Alarmă
	Control la distanță
38	Închidere centralizată	20
40	Geam spate încălzit, partea dreaptă	15
41	Oglindă retrovizoare încălzită	10
45	Scaune încălzite	15
47	Geam față stânga electric	20
48	Geam față dreapta electric	20
54	Geam spate încălzit, partea stângă	15
56	Climatizare suplimentară	30
57	Ventilator, încălzire staționară	15
58	Programator încălzitor suplimentar	5
59	Poliță (furnizare)	15
60	Alarmă	10
61	Încălzitor suplimentar	20
63	Echipament special	30
64	Echipament special	20
65	Conector accesorii	10

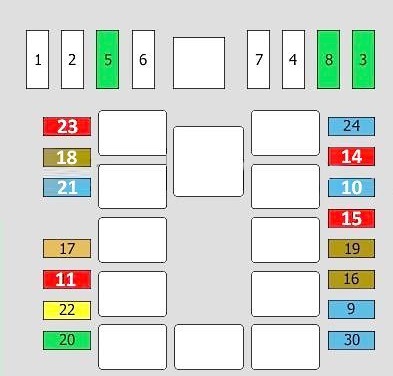

Compartiment motor

Număr	Descriere	Amperaj [A]
1	Necunoscut	60
2	Necunoscut	50
3	Necunoscut	30
4	Necunoscut	50
5	Necunoscut	30
6	Necunoscut	70
7	Necunoscut	70
8	Necunoscut	30
9	Proiectoare de ceață față	15
10	Sistem de alertă	15
10	Control pe volan	15
11	Unitate de control motor	10
11	Electronică motor	10
14	Lumină de întâlnire dreapta	10
15	Lumină de întâlnire stânga	10
16	Neutilizat	7,5
17	Unitate de control motor	7,5
17	Electronică motor	7,5
18	Unitate de control motor	7,5
18	Electronică motor	7,5
19	Compresor	7,5
20	PTC	30
21	Siguranță a pompei de combustibil	15
22	Neutilizat	20
23	Unitate de încărcare automată	10
24	Unitate de control automată a cutiei de viteze	15
30	Faruri de drum	15

Leggere Citroen C4 II (B7) (din 2009) – baterie

Număr	Descriere	Amperaj [A]
1	Necunoscut	60
2	Necunoscut	50
3	Necunoscut	30
4	Necunoscut	50
5	Necunoscut	30
6	Necunoscut	70
7	Necunoscut	70
8	Necunoscut	30
9	Proiectoare de ceață față	15
10	Sistem de alertă	15
10	Control volan	15
11	Unitate control motor	10
11	Electronică motor	10
14	Lumină de întâlnire dreapta	10
15	Lumină de întâlnire stânga	10
16	Neutilizat	7,5
17	Unitate control motor	7,5
17	Electronică motor	7,5
18	Unitate control motor	7,5
18	Electronică motor	7,5
19	Compresor	7,5
20	PTC	30
21	Siguranță pompa combustibil	15
22	Neutilizat	20
23	Unitate încărcare automată	10
24	Unitate control cutie automată	15
30	Faruri de drum	15

Acest bloc siguranțe conține de asemenea module releu:
1 – faruri de drum;
2 – semnal acustic;
3 – ambreiaj electromagnetic al compresorului climatizării;
4 – motor electric al ventilatorului încălzitorului;
5 – sisteme de control al motorului;
6 – pompă combustibil;
7 – proiectoare de ceață;
8 – pompă spălător parbriz față;
9 – ștergător / spălător faruri.

Citroen Jumper – schema bloc siguranțe

În cabină

Compartiment motor
