JCB 2CX – cutia de siguranțe
JCB 2CX – schema cutiei de siguranțe
Anul producției:
Siguranță brichetă (priză de alimentare) în JCB 2CX este o siguranță – în bloc siguranțe

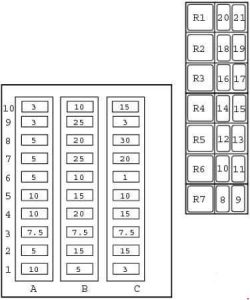

Schema blocului de siguranțe
| Nr | Amperaj [A] | Descriere |
| A1 | 10 | Tablou de conexiuni;
Echipamente hidraulice. |
| A2 | 5 | Sistem de oprire motor |
| A3 | 7,5 | Semnalizator |
| A4 | 10 | Transmisie cu viteză de târâre |
| A5 | 10 | Transmisie manuală |
| A6 | 5 | Airmaster (dacă este instalat) |
| A7 | 5 | Restabilire lopată, sistem de conducere fluidă |
| A8 | 5 | Lumini de frână (secundare) |
| A9 | 3 | Lumini laterale dreapta |
| A10 | 3 | Lumini laterale stânga |
| B1 | 5 | Contor turații, indicatori |
| B2 | 15 | Claxon față;
Spălător faruri; Ștergător parbriz față. |
| B3 | 7,5 | Claxon spate |
| B4 | 20 | Priză de alimentare suplimentară |
| B5 | 15 | Spălător faruri și ștergător parbriz spate |
| B6 | 10 | Lumini de frână (principale) |
| B7 | 25 | Lumini de lucru spate |
| B8 | 20 | Iluminare, faruri |
| B9 | 25 | Lumini de lucru față |
| B10 | 10 | Far |
| C1 | 3 | Lumină spate ceață |
| C2 | 15 | Faruri de întâlnire |
| C3 | 7,5 | Lumini laterale |
| C4 | 15 | Lumini de avarie |
| C5 | 10 | Ștergător parbriz;
Motor ventilator nivel facial; Iluminare interioară. |
| C6 | 1 | Radio;
Contor ore. |
| C7 | 20 | Termostart |
| C8 | 30 | Încălzitor;
Climatizare. |
| C9 | 3 | Releu demaror |
| C10 | 15 | Faruri de drum |
| Releu | ||
| R1 | Semnalizator | |
| R2 | Lumini de lucru față | |
| R3 | Lumini de lucru spate | |
| R4 | Demaror 1 | |
| R5 | Demaror 2 | |
| R6 | Buzzer | |
| R7 | Pornire în liber | |
| R8 | – | |
| R9 | Blocare compresor (doar Airmaster) | |
| R10 | Dezactivare compresor (doar Airmaster) | |
| R11 | Activare compresor (doar Airmaster) | |
| R12 | Frână de parcare | |
| R13 | Eșapament transmisie | |
| R14 | Transmisie înainte | |
| R16 | Claxon spate | |
| R17 | Lumini | |
| R18 | Lumină de stop | |
| R19 | – | |
| R20 | – | |
| R21 | – | |
Siguranțe ale panoului de conexiuni
Pentru a proteja în continuare cablajele mașinii și circuitele electrice, este conectat la baterie un bloc siguranțe, așa cum este arătat în B.
| Nr | Amperaj [A] | Descriere |
| 1 | 40 | Indicatoare de avertizare;
Lumini laterale; Ventilator nivel față. |
| 2 | 50 | Ștergător;
Spălător parbriz; Transmisie; Semnalizatoare, |
| 3 | 60 | Lumini de lucru;
Proiectoare de ceață; Faruri de drum. |
| 4 | 50 | Aprindere;
Încălzitor; Termostart. |
