JCB 3CX – cutia de siguranțe
JCB 3CX – schema cutiei de siguranțe
Anul producției:
Siguranță brichetă (priză de alimentare) în JCB 3CX este siguranța 4 în cutia de siguranțe.

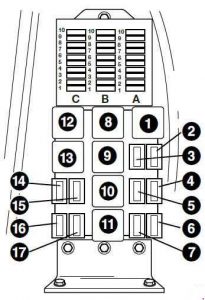

Cutia de siguranțe

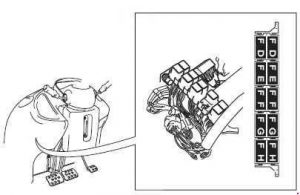

Releele și siguranțele se află în consola laterală sub capac.
| Nr |
Amperi [A] |
Descriere |
| Coloana “A” | ||
| 1 | 10 | Sistem hidraulic auxiliar |
| 2 | 5 | Electrovalvă pompă combustibil
(oprire motor) |
| 3 | 7.5 | Semnalizatoare |
| 4 | 7.5 | Comutator proximitate mod condus |
| 5 | 10 | Control cutie;
Cutie. |
| 6 | 3 | Selectare trepte – înainte și înapoi
(mașini de la numărul de serie 933757) |
| 7 | 5 | Lumină de stop
(mașini până la numărul de serie 933756) |
| 7 | 10 | Cutie
(mașini de la numărul de serie 933757) |
| 8 | 3 | Tracțiune integrală (frâne automate)
(mașini până la numărul de serie 933756) |
| 8 | 7.5 | Lumină de stop
(mașini de la numărul de serie 933757) |
| 9 | 5 | Lumini laterale stânga |
| 10 | 5 | Lumini laterale dreapta |
| Coloana “B” | ||
| 1 | 5 | Instrumente, clopoțel |
| 2 | 15 | Claxon;
Spălător lunetă față Ștergător parbriz față. |
| 3 | 7.5 | Claxon spate |
| 4 | 15 | Scaun încălzit;
Brichetă; Ventilator față. |
| 5 | 10 | Ștergător spate și spălător parbriz |
| 6 | 10 | Comutator frână |
| 7 | 5 | Revenire la activarea excavatorului |
| 8 | 25 | Lumini de lucru spate |
| 9 | 20 | Faruri |
| 10 | 25 | Lumini de lucru față |
| Coloana “C” | ||
| 1 | 7.5 | Lumini |
| 2 | 15 | Lumină de avertizare |
| 3 | 10 | Bec de avertizare, iluminare interioară |
| 4 | 5 | Radio |
| 5 | 20 | Thermostart |
| 6 | 30 | Încălzitor |
| 7 | 3 | Bobine releu de aprindere |
| 8 | 15 | Fascicul principal |
| 9 | 3 | Proiectoare de ceață |
| 10 | 15 | Faruri de întâlnire |
| Releu | ||
| 1 | Aprindere 1 | |
| 2 | Ciocan | |
| 3 | Auxiliar (cupă cu fălci) | |
| 4 | Faruri principale | |
| 5 | Motor în funcțiune | |
| 6 | Reglare viteză hidraulică (HSC) | |
| 7 | Buzzer | |
| 8 | Buzzer | |
| 9 | Aprindere 2 | |
| 10 | Lumini de lucru față | |
| 11 | Lumini de lucru spate | |
| 12 | Semnalizator | |
| 13 | Pornire neutru | |
| 14 | Claxon spate | |
| 15 | Martor avertizare frână de parcare | |
| 16 | Compresor aer condiționat | |
| 17 | Frână de parcare | |
| Nr |
Releu |
| FD1 | Înainte HI / LO |
| FD2 | Înainte |
| FE1 | Inversare HI / LO |
| FE2 | Inversare |
| FF1 | Împletire |
| FF2 | Tragere |
| FG1 | Gol |
| FG2 | Descărcare transmisie |
| FH1 | Auto 2WD |
| FH2 | 4WB |
| Nr | Releu |
| FG1 | Alarm marșarier |
| FG2 | Descărcare transmisie |
| FH1 | 2WB |
| FH2 | Lumină de stop |

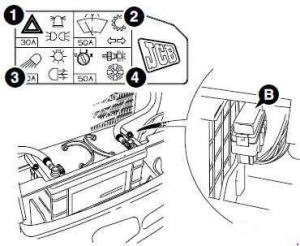

| Nr | Amperi [A] | Descriere |
| 1 | 30 | Lumini de urgență;
Lumini de avertizare; Lumini |
| 2 | 50 | Ștergător parbriz;
Duza spălător; Transmisie; Semnalizatoare, |
| 3 | 50 | Lumini de lucru;
Proiectoare de ceață; Lumină de stop. |
| 4 | 50 | Aprindere;
Încălzitor; Thermostart. |
