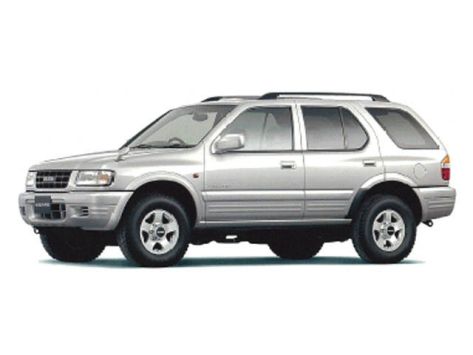

Schema cutiei de siguranțe și relee – Isuzu Wizard

Se referă la vehiculele noi din anii:

1998, 1999, 2000, 2001, 2002, 2003, 2004.

Poziție

1. Cutia de siguranțe și relee (compartiment motor)
2. Cutia de siguranțe și relee (bord)
3. Cutia relee (compartiment motor)

Schema cutiei de siguranțe a bordului

Cutia de siguranțe se află în spatele capacului partea șoferului al bordului.

Număr	Amperi [A]	Descriere
C1	20	Releu priză accesoriu, priză accesoriu
C2	10	Audio
C3	15	Brichetă
C4	15	Releu spate, Lumini de poziție și lumină de contur laterală, Lumină spate, Lumină număr înmatriculare, Controler iluminare, Lumină iluminare, Unitate control toate semnalizatoarele de schimbare treaptă
C5	10	Lumină stop, iluminare plafonieră, iluminare plafonieră stânga, iluminare plafonieră dreapta, iluminare plafonieră spate stânga, iluminare plafonieră spate dreapta, iluminare portbagaj, unitate control alarmă și releu, ceas digital, sunet
C6	15	Comutator lumină stop, lumină spate combinată – stânga, lumină spate combinată – dreapta, lumină stop montată sus
C7	20	Închidere uși față și geam electric, actuator închidere ușă, indicator antifurt;
C8	10	Dezghețare oglindă
C9	15	Dezghețare spate
C10	15	Dezghețare spate
C11	15	Indicatori și semnale de avertizare (contor), contor contor, senzor viteză vehicul
C12	15	Generator, releu principal ECM, supapă comutare gol (VSV); electrovalvă curățare, acționare bobină, modul sistem propulsie (PCM), supapă EGR
C13	15	Bobină de aprindere
C14	15	Mod SW, PCM, indicator direcție, lumină marsarier, cruise control, unitate control indicator schimbare treaptă A/T
C15	15	Unitate control alarmă și releu, Releu spate dezghețare, Dezghețare oglindă stânga, Dezghețare oglindă dreapta, Dezghețare spate geam, Releu geam alimentare, Unitate control cruise control, Releu blocare cutie, Unitate control 4WD, Supapă comutare gol (VSV); Ax FRT (c), supapă comutare gol (VSV); Ax FRT (d)

C16	20	Motor ștergător parbriz față, motor spălător parbriz față, unitate de control a alarmelor și releu
C17	10	Motor ștergător parbriz spate, motor spălător parbriz spate, alarmă și releu și unitate de control
C19	15	Audio
C20	10	Demaror, Releu demaror, Controler antifurt
C21	30	Releu ridicare geam, Comutator geam, Motor geam, Motor trapă, Unitate de control trapă, Comutator trapă, Comutator siguranță, Comutator limitator, Comutator scaun, Motor înclinare față și SW, Motor înclinare spate și SW, Motor glisant, Motor rabatabil & SW
C22	10	Martor avertizare Sistem airbag, SDM
Releu
I34	Lumini spate
I35	Alimentare geam
I36	–
I37	–
I38	Priză accesoriu
I39	Dezghețător spate
Diodă
5	Comutator SW portbagaj, comutator SW uși, lumină interior
6	Unitate de control a alarmelor și releu



Schema cutiei de siguranțe în compartiment motor

Număr	Amperi [A]	Descriere
F1	15	Martor avertizare pericol
F2	10	Unitate control alarmă și releu, claxon, claxon antifurt
F4	20	Motor ventilator, rezistor ventilator
F5	10	Releu termostat climatizare, termostat electronic, releu compresor climatizare, ambreiaj magnetic
F8	10	Far – stânga, martor faruri de drum, releu lumini proiectoare de ceață
F9	10	Far – dreapta
F10	15	Lumini proiectoare de ceață
F11	20	Senzor de oxigen
F12	20	Pompă combustibil
F13	15	Modul control motor
F14	–	–
FL1	60	EHCU
FL2	30	6VD1: Ventilator condensator
FL4	100	Comutator aprindere, releu demaror, climatizare, generator, releu încălzitor, Siguranță: F10, FL1, FL2, FL5, FL6
FL5	60	Comutator aprindere, releu pompă combustibil, releu modul control motor, modul sistem propulsor
FL6	30	X22SE: Releu ventilator electric, ventilator electric
Releu

X1	Far
X2	Lumini de ceață
X3	Demaror
X4	Compresor aer condiționat
X5	Termo
X6	Încălzitor
X7	Pompă combustibil
X8	Modul control motor
X9	6VD1: Ventilator răcire condensator
X10	–
Diodă
1	Frână
2	–
3	–
4	–
Cutia relee
X15	X22SE: Ventilator răcire (viteză mare)
X16	X22SE: Ventilator răcire (viteză mică)
