În acest articol, vei găsi diagramele cutiei de siguranțe a Citroën Berlingo III 2018‑2022, vei obține informații despre poziția panourilor de siguranțe din interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).

Citroen Berlingo III – schema cutiei de siguranțe

Anul producției: 2018, 2019, 2020, 2021.

Siguranțe brichetă (prize de alimentare) în Citroen Berlingo III sunt siguranțele F32(față) și F7(spate) din cutia de siguranțe de pe bord.

Siguranțe pe bord

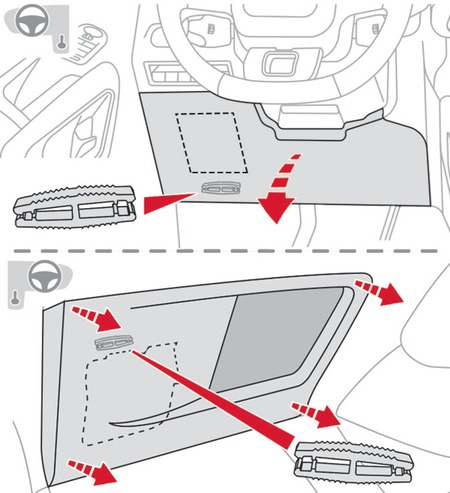

Cutia de siguranțe se află în partea inferioară a bordului (pe partea stângă).

Număr	Amperi [A]	Descriere
F1	10	Încărcător wireless pentru smartphone; Oglindă retrovizoare electrocromatică.
F4	15	Claxon.
F6	20	Pompă ștergător parbriz.
F7	10	La 12 V (spate).
F10	30	Modul de siguranță electrică pentru deschiderea ușilor din interior.
F13	10	Elemente de control ale sistemelor telematice și ale radioului.
F14	5	Alarmă; Indicator de suprasarcină; Modul telematic avansat.
F19	3	Modul cârlig remorcă.
F22	3	Ecranul sistemului Surround Rear Vision.
F23	5	Modul de bază al cârligului remorcă.
F27	5	Încălzire suplimentară.
F29	20	Radio; Ecran tactil.
F32	15	La 12 V (față).
F34	5	Elemente de control ale oglinzilor.
F36	5	La USB.

Siguranțe în compartiment motor

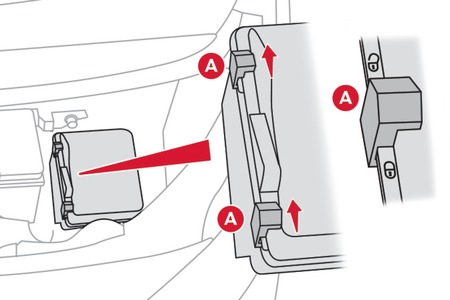

Cutia de siguranțe se află în compartiment motor, lângă baterie.

Număr	Amperaj [A]	Descriere
F16	15	Far față proiectoare de ceață.
F18	10	Faruri de întâlnire dreapta.
F19	10	Faruri de întâlnire stânga.
F29	40	Ștergător parbriz.

Scheme siguranțe și relee – Citroën Berlingo III

Se referă la vehiculele produse în anii:

2022.

Pentru Brichetă (prize de alimentare) în Citroën Berlingo III răspund siguranțele F32(față) și F7(spate) în cutia de siguranțe de pe bord.

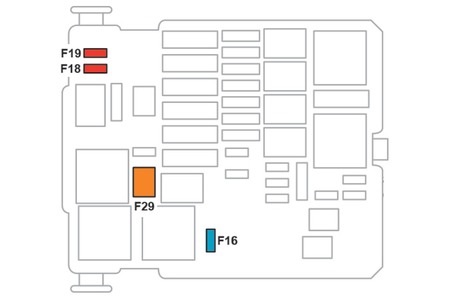

Siguranțe în compartiment motor

Cutia de siguranțe se află în compartiment motor, lângă baterie.

Număr	Amperaj [A]	Descriere
F16	15	Far față proiectoare de ceață.
F18	10	Far față dreapta.
F19	10	Far față stânga.
F29	40	Ștergător parbriz.

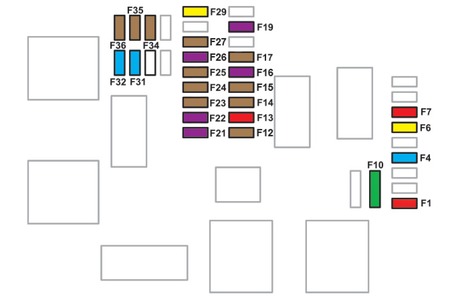

Siguranțe în bord

Cutia de siguranțe se află în partea inferioară a bordului (pe partea stângă).

Număr	Amperaj [A]	Descriere
F1	10	Încărcător wireless pentru smartphone; Oglindă retrovizoare electrocromatică.
F4	15	Claxon.
F6	20	Pompă ștergător parbriz.
F7	10	Priză 12 V (spate).
F10	30	Modul siguranță electrică pentru deschiderea ușilor din interior.
F13	10	Elemente de control ale sistemelor telematice și ale radioului.
F14	5	Alarmă; Indicator suprasarcină; Modul telematic avansat.
F19	3	Modul cârlig remorcă.
F22	3	Ecran sistem Surround Rear Vision.
F23	5	Modul de bază cârlig remorcă.
F27	5	Încălzire suplimentară.
F29	20	Radio; Ecran tactil.
F32	15	Priză 12 V (față).
F34	5	Elemente de control ale oglinzilor.
F36	5	Priză USB.
