Citroen Saxo (1996-2003) – cutia de siguranțe

În acest articol, vei găsi diagramele cutiei de siguranțe a Citroën Saxo 1996‑2003, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).

Citroen Saxo – schema cutiei de siguranțe

Anul producției: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.

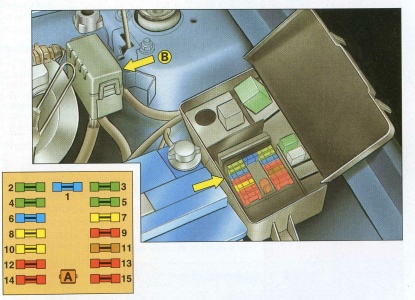

Compartiment motor

Descriere

1. 15A – EBU
2. 30A – Sistem antiblocare roți (ABS)
3. 30A – Sistem de ventilare cu ventilator electric
4. 30A – Sistem antiblocare roți (ABS)
5. 30A – Ventilator suplimentar
6. 15A – Faruri față proiectoare de ceață
7. 20A – Lumini de zi
8. 20A – Spălător faruri
9. 10A – TNVD
10. 20A – Indicator ABS
11. 5A – Senzor de oxigen
12. 10A – Far stânga faruri de întâlnire
13. 10A – Far dreapta faruri de întâlnire
14. 10A – Far stânga faruri de drum
15. 10A – Far dreapta faruri de drum.

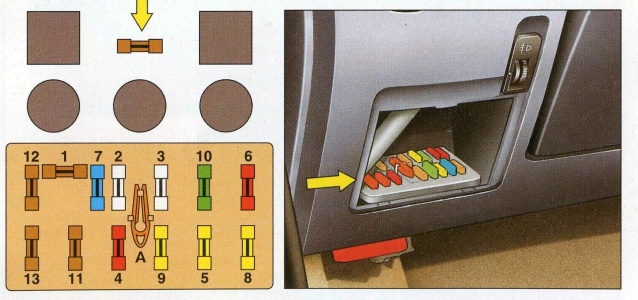

Habitaclu

Cutia de siguranțe se află sub bord în partea stângă, sub capacul protector, deasupra manetei de deblocare a capotei.

Descriere

1. 5A – Bord
2. 25A – Climatizare – Lunetă încălzită – Oglinzi încălzite
3. 25A –
4. 10A sau 30A – Lumină navigație – Ceas – Geam electric – Oglinzi electrice – Radio – Acționare electrică portbagaj
5. 20A – Claxon – Lumină brichetă – Indicator temperatură motor
6. 10A – Alarmă
7. 15A – Lumină de stop – Semnal de mers înapoi – Conector diagnostic
8. 20A – Iluminare interioară – Memorie casetofon – Priză diagnostic – Memorie ceas – Telecomandă
9. 20A – Motor ștergător parbriz – Pompă spalator parbriz
10. 30A –
11. 5A – Proiectoare de ceață spate
12. 5A – Lumini de staționare – Semnal dreapta
13. 5A – Semnal stânga
14. 5A – Releu dezactivare compresor
