Citroen Jumper (2006-2022) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Citroën Jumper 2006‑2022, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Citroen Jumper (2006-2018) – schema cutiei de siguranțe
Anul producției: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Siguranțe brichetă (prize de alimentare) sunt siguranțele nr. 33 (priză 12 V pe partea spate), F44 (priză brichetă – 12 V față) în cutia de siguranțe a bordului și siguranța nr. 56 (priză 12 V pe partea spate a pasagerului) în cutia de siguranțe din montantul ușii. În versiunea britanică – siguranța nr. 56 (priză 12 V pe partea spate a pasagerului) în cutia de siguranțe din montantul ușii și siguranțele nr. 9 (priză 12 V pe partea spate), nr. 14 (priză 12 V față) și nr. 15 (brichetă) în compartimentul motor al cutiei de siguranțe.
Cutia de siguranțe a bordului
Se află în bordul inferior (pe partea stângă).
Compartiment pasageri
Vehicule cu volan pe partea stângă: Cutia de siguranțe se află în montantul ușii pasagerului (pe partea dreaptă).
Vehicule cu volan pe partea dreaptă: Cutia de siguranțe se află în montantul ușii șoferului (pe partea dreaptă).
Compartiment motor
Slăbiți piulițele și înclinați cutia pentru a accesa siguranțele.
Schemele cutiilor de siguranțe
Siguranțe brichetă (prize de alimentare) sunt siguranțele nr. 33 (priză 12 V pe partea spate), F44 (priză brichetă – 12 V față) în cutia de siguranțe a bordului și siguranța nr. 56 (priză 12 V pe partea spate a pasagerului) în cutia de siguranțe din montantul ușii. În versiunea britanică – siguranța nr. 56 (priză 12 V pe partea spate a pasagerului) în cutia de siguranțe din montantul ușii și siguranțele nr. 9 (priză 12 V pe partea spate), nr. 14 (priză 12 V față) și nr. 15 (brichetă) în compartimentul motor al cutiei de siguranțe.
Cutia de siguranțe a bordului
Se află în bordul inferior (pe partea stângă).
Compartiment pasageri
Vehicule cu volan pe partea stângă: Cutia de siguranțe se află în montantul ușii pasagerului (pe partea dreaptă).
Vehicule cu volan pe partea dreaptă: Cutia de siguranțe se află în montantul ușii șoferului (pe partea dreaptă).
Compartiment motor
Slăbiți piulițele și înclinați cutia pentru a accesa siguranțele.
2008
Bord
Citroen Jumper – siguranțe – descriere

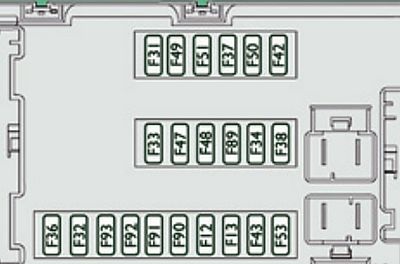

| Nr | Ampere [A] | Atribuire |
|---|---|---|
| Nr | Ampere [A] | Atribuire |
| 12 | 7,5 | Far de întâlnire dreapta |
| 13 | 7,5 | Far de întâlnire stânga;
Reglarea înălțimii farurilor. |
| 31 | 7,5 | Alimentarea releului |
| 32 | 10 | Iluminare interioară minibus;
Lumini de avarie. |
| 33 | 15 | Priză 12 V spate |
| 34 | – | Neutilizat |
| 35 | 7,5 | Lumini marșarier;
Senzor apă în motorină. |
| 36 | 20 | Blocare/deblocare uși |
| 37 | 10 | Comutator lumini frână;
A treia lumină de stop; Bord. |
| 38 | 10 | Releu interior |
| 39 | 10 | Sistem audio;
Priză diagnosticare; Sirena de avertizare; Control programabil al încălzirii auxiliare. |
| 40 | 15 | Dezghețare: geam spate (partea stângă), oglindă (partea pasagerului) |
| Nr | Ampere [A] | Atribuire |
|---|---|---|
| 41 | 15 | Dezghețare: geam spate (partea dreaptă), oglindă (partea șoferului) |
| 42 | 7,5 | Unitate control și senzor Sistem antiblocare roți (ABS);
Senzor ESP; Comutator lumini frână. |
| 43 | 30 | Motor ștergător față |
| 44 | 20 | Brichetă – priză 12 V față |
| 45 | 7,5 | Comutatoare electrice pentru ridicare geamuri și oglinzi (partea șoferului);
Ridicare geamuri electrice partea pasagerului. |
| 46 | – | Neutilizat |
| 47 | 20 | Motor electric ridicare geam șofer |
| 48 | 20 | Motor electric ridicare geam pasager |
| 49 | 7,5 | Senzor ploaie/luminozitate;
Sistem audio; Motor electric ridicare geam șofer; Alarmă; Elemente de control pe bord. |
| 50 | 7,5 | Sistem airbag și pretensionatoare |
| 51 | 7,5 | Cronotahigraf;
Regulator viteză; Control climatizare. |
| 52 | 7,5 | Releu alimentare opțional |
| 53 | 7,5 | Bord;
Lumini spate proiectoare ceață. |
Cutia de siguranțe a montantului ușii
Alocarea siguranțelor în cutia de siguranțe a montantului ușii (2008)
Citroen Jumper – siguranțe – descriere
| Nr | Amperi [A] | Descriere |
|---|---|---|
| 54 | – | Neutilizat |
| 55 | 15 | Scaune încălzite |
| 56 | 15 | Priză 12 V spate;
Brichetă. |
| 57 | 10 | Motor ventilator/încălzire sub scaunul șoferului |
| 58 | 10 | Semnalizatoare |
| 59 | – | Neutilizat |
| 60 | – | Neutilizat |
| 61 | – | Neutilizat |
| 62 | – | Neutilizat |
| 63 | 10 | Comutator programabil pentru încălzire auxiliară |
| 64 | – | Neutilizat |
| 65 | 30 | Ventilator încălzire auxiliară programabil |
Compartiment motor
Atribuirea siguranțelor în compartiment motor (2008)

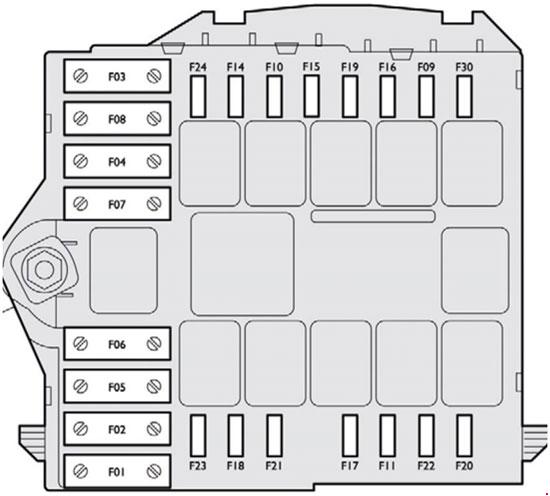

| Nr | Ampere [A] | Descriere |
|---|---|---|
| Nr | Ampere [A] | Descriere |
| 1 | 40 | Alimentare pompă Sistem antiblocare roți (ABS)/ESP |
| 2 | 50 | Unitate de preîncălzire a motorinei |
| 3 | 30 | Aprindere |
| 4 | 20 | Arzător programabil pentru încălzire auxiliară |
| 5 | 20 | Releu programabil pentru controlul încălzirii auxiliare |
| 6 | 40/60 | Grup ventilator (viteză mare) |
| 7 | 40/50 | Grup ventilator (viteză mică) |
| 8 | 40 | Climatizare |
| 9 | 20 | Pompă ștergător parbriz față |
| 10 | 15 | Claxon |
| 11 | 7,5 | Unitate și releu de preîncălzire a motorinei |
| Nr | Ampere [A] | Descriere |
|---|---|---|
| 14 | 7,5 | Far de întâlnire dreapta |
| 15 | 7,5 | Far de întâlnire stânga |
| 16 | 7,5 | Modul control motor |
| 17 | 10 | Modul control motor |
| 18 | 7,5 | Modul control motor |
| 19 | 7,5 | Compresor aer condiționat |
| 20 | 30 | Pompă spălător faruri |
| 21 | 15 | Alimentare pompă combustibil |
| 22 | 20 | Modul control motor |
| 23 | 30 | Alimentare electrovalve ABS/ESP |
| 24 | – | Neutilizat |
| 30 | 15 | Proiectoare de ceață față |
2011, 2012
Tablou de bord
Atribuirea siguranțelor în cutia de siguranțe a tabloului de bord (2011-2012 (Regatul Unit))
| Nr | Ampere [A] | Descriere |
|---|---|---|
| Nr | Ampere [A] | Descriere |
| 12 | 7,5 | Far de întâlnire dreapta |
| 13 | 7,5 | Far de întâlnire stânga |
| 31 | 5 | Alimentare releu |
| 32 | 7,5 | Iluminare interioară |
| 33 | 20 | Senzor baterie |
| 34 | 20 | Iluminare interioară minibus;
Avertizare pericol. |
| 36 | 10 | Sistem audio;
Priză diagnosticare; Sirena de avertizare; Control programabil încălzire auxiliară; Control climatizare; Tahograf; Baterie. |
| 37 | 7,5 | Comutator lumină frână;
A treia lumină de stop; Bord. |
| 38 | 20 | Închidere centralizată |
| 42 | 5 | Controler și senzor Sistem antiblocare roți (ABS);
Senzor ASR; Senzor ESP; Comutator lumină frână. |
| Nr | Amperi [A] | Descriere |
|---|---|---|
| 43 | 20 | Motor ștergător față |
| 47 | 20 | Motor electric ridicare geam partea șoferului |
| 48 | 20 | Motor electric ridicare geam partea pasagerului |
| 49 | 5 | Sistem audio – elemente de control pe bord |
| 50 | 7,5 | Sistem airbag și pretensionatori |
| 51 | 5 | Tahograf;
Pilot automat; Control climatizare; Lumini de mers înapoi; Senzor apă în motorină. |
| 53 | 7,5 | Panou instrumente |
| 89 | – | Neutilizat |
| 90 | 7,5 | Faruri de întâlnire stânga |
| 91 | 7,5 | Faruri de întâlnire dreapta |
| 92 | 7,5 | Faruri de întâlnire stânga |
| 93 | 7,5 | Faruri de întâlnire dreapta |
Cutia de siguranțe a montanților ușii
Alocarea siguranțelor în cutia de siguranțe a montanților ușii (2011, 2012)
| Nr | Ampere [A] | Descriere |
|---|---|---|
| 54 | – | Neutilizat |
| 55 | 15 | Scaune încălzite |
| 56 | 15 | Priză 12 V |
| 57 | 10 | Încălzire auxiliară programabilă |
| 58 | 15 | Dezghețare: panou spate stânga |
| 59 | 15 | Dezghețare: panou spate dreapta |
| 60 | – | Neutilizat |
| 61 | – | Neutilizat |
| 62 | – | Neutilizat |
| 63 | 10 | Control suplimentar partea pasagerului scaun spate |
| 64 | – | Neutilizat |
| 65 | 30 | Ventilator încălzitor auxiliar pentru partea pasagerului scaun spate |
Compartiment motor
Atribuirea siguranțelor în compartiment motor (2016)
| Nr | Ampere [A] | Descriere |
|---|---|---|
| Nr | Ampere [A] | Descriere |
| 1 | 40 | Alimentare pompă Sistem antiblocare roți (ABS) |
| 2 | 50 | Unitate de preîncălzire a motorinei |
| 3 | 30 | Aprindere |
| 4 | 40 | Încălzitor combustibil |
| 5 | 20/50 | Ventilație cabina cu încălzire auxiliară programabilă (+baterie) |
| 6 | 40/60 | Viteză maximă ventilator cabina (+baterie) |
| 7 | 40/50/60 | Viteză minimă ventilator cabina (+baterie) |
| 8 | 40 | Grup ventilator cabina (aprindere +) |
| 9 | 15 | Priză 12 V spate (+baterie) |
| 10 | 15 | Claxon |
| 11 | – | Neutilizat |
| Nr | Ampere [A] | Descriere |
|---|---|---|
| 14 | 15 | Priză 12 V față (+baterie) |
| 15 | 15 | Brichetă (+baterie) |
| 16 | – | Neutilizat |
| 17 | – | Neutilizat |
| 18 | 7,5 | Unitate control motor (+baterie) |
| 19 | 7,5 | Compresor climatizare |
| 20 | 30 | Pompă spălător parbriz/faruri |
| 21 | 15 | Alimentare pompă combustibil |
| 22 | – | Neutilizat |
| 23 | 30 | Electrovalve ABS |
| 24 | 7,5 | Panou comutatoare auxiliare;
Control și pliere oglinzi exterioare (comutator aprindere +). |
| 30 | 15 | Încălzire oglinzi exterioare |
Citroen Jumper – schema cutiei de siguranțe
Anul producției: 2019, 2020, 2021.
Siguranțe brichetă (prize de alimentare) în Citroen Jumper sunt siguranțe 15 în cutia de siguranțe din compartiment motor.
În vehicul există trei cutii de siguranțe: pe bord în partea stângă, pe montant în partea dreaptă și în compartiment motor.
Siguranțe în partea stângă a bordului

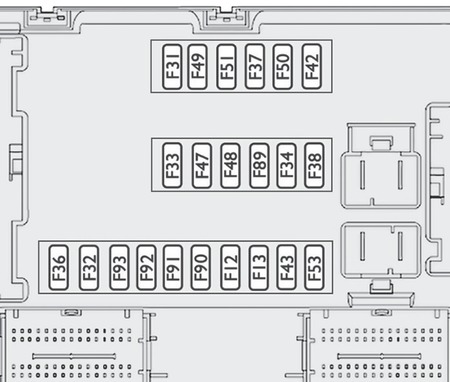

| Număr | Amperaj [A] | Descriere |
|---|---|---|
| 12 | 7,5 | Far de întâlnire dreapta |
| 13 | 7,5 | Far de întâlnire stânga |
| 32 | 7,5 | Iluminare habitaclu (+ baterie) |
| 34 | 7,5 | Iluminare habitaclu Minibus; Faruri de urgență. |
| 36 | 10 | Sistem audio; Controale climatizare; Alarmă; Tahograf; Calculator de deconectare a bateriei; Programator de încălzire suplimentară (+ baterie). |
| 37 | 7,5 | Comutator lumini de stop; A treia lumină de stop; Bord (+ cheie). |
| 38 | 20 | Închidere centralizată (+ baterie) |
| 42 | 5 | Senzor și calculator sistem ABS; Senzor sistem ASR; Senzor sistem DSC; Comutator lumini de stop. |
| 43 | 20 | Motor ștergător față (+ cheie) |
| 47 | 20 | Motor geam electric partea șoferului |
| 48 | 20 | Motor geam electric partea pasagerului |
| 49 | 5 | Calculator asistent parcare; Sistem audio; Comutatoare pe volan; Panouri de control centrale și laterale; Panou de control suplimentar; Calculator de deconectare a bateriei (+ cheie). |
| 50 | 7,5 | Calculator sistem airbag și pretensionatoare centuri de siguranță |
| 51 | 5 | Tahograf; Calculator asistență la direcție; Climatizare; Lumini marsarier; Senzor apă în filtrul de motorină; Debitmetru (+ cheie). |
| 53 | 7,5 | Bord (+ baterie) |
| 90 | 7,5 | Far de drum stânga |
| 91 | 7,5 | Far de drum dreapta |
| 92 | 7,5 | Proiector de ceață stânga |
| 93 | 7,5 | Proiector de ceață dreapta |
Siguranțe în montanții din dreapta

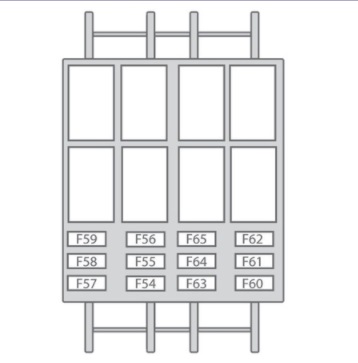

| Număr | Amperaj [A] | Descriere |
| 55 | 15 | Încălzire scaune |
| 56 | 15 | La 12 V lângă scaunul partea pasagerului spate |
| 57 | 10 | Încălzire suplimentară sub scaun |
| 58 | 15 | Dezghețarea lunetei partea stângă spate |
| 59 | 15 | Dezghețarea lunetei partea dreaptă spate |
| 63 | 10 | Controlul încălzirii suplimentare pentru partea pasagerului spate |
| 65 | 30 | Ventilator încălzire suplimentară pentru partea pasagerului spate |
Siguranțe în compartiment motor

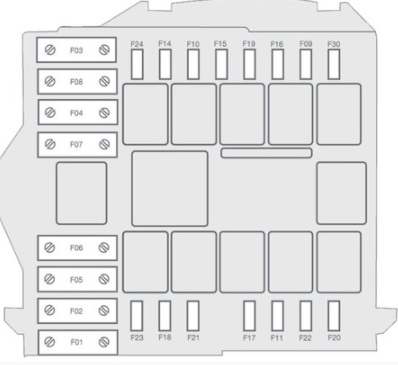

| Număr | Amperaj [A] | Descriere |
| 1 | 40 | Alimentare pompă sistem Sistem antiblocare roți (ABS) |
| 2 | 50 | Modul sistemul bujiilor incandescente |
| 3 | 30 | Cheie aprindere; Demaror. |
| 4 | 40 | Încălzitor motorină |
| 5 | 20/50 | Ventilație habitaclu cu încălzire suplimentară programabilă (+ baterie) |
| 6 | 40/60 | Modul ventilator răcire habitaclu – viteză maximă (+ baterie) |
| 7 | 40/50/60 | Modul ventilator răcire habitaclu – viteză minimă (+ baterie) |
| 8 | 40 | Modul ventilator răcire habitaclu (+ cheie) |
| 9 | 15 | La 12 V în spate (+ baterie) |
| 10 | 15 | Claxon |
| 14 | 15 | La 12 V în față (+ baterie) |
| 15 | 15 | Brichetă (+ baterie) |
| 19 | 7,5 | Compresor sistem climatizare |
| 20 | 30 | Pompă lichid ștergător și pulverizatoare faruri |
| 21 | 15 | Alimentare pompă combustibil |
| 23 | 30 | Electrovalve sistem Sistem antiblocare roți (ABS) |
| 24 | 7,5 | Panou control suplimentar – control și pliere oglinzi exterioare (+ cheie) |
| 30 | 15 | Dezghețare oglinzi retrovizoare |
Schema cutiilor de siguranțe și releelor – Citroen Jumper
2022.
Pentru brichetă (prize de alimentare) în Citroen Jumper este responsabilă siguranța 15 din cutia de siguranțe din compartimentul motor.
În vehicul există trei cutii de siguranțe: în bord pe partea stângă, în montant pe partea dreaptă și în compartimentul motor.
Siguranțe pe partea stângă a bordului
| Număr | Amperaj [A] | Descriere |
|---|---|---|
| 12 | 7,5 | Far de întâlnire dreapta |
| 13 | 7,5 | Far de întâlnire stânga |
| 32 | 7,5 | Iluminare cabina (+ baterie) |
| 34 | 7,5 | Iluminare cabina Minibus; Faruri de urgență. |
| 36 | 10 | Sistem audio; Elemente control climatizare; Alarmă; Tahograf; Calculator de deblocare baterie; Programator încălzire auxiliară (+ baterie). |
| 37 | 7,5 | Comutator lumini de stop; A treia lumină de stop; Bord (+ cheie). |
| 38 | 20 | Închidere centralizată (+ baterie) |
| 42 | 5 | Senzor și calculator sistem Sistem antiblocare roți (ABS); Senzor sistem ASR; Senzor sistem DSC; Comutator lumini de stop. |
| 43 | 20 | Motor ștergător față (+ cheie) |
| 47 | 20 | Motor geam electric partea șoferului |
| 48 | 20 | Motor geam electric partea pasagerului |
| 49 | 5 | Calculator asistent parcare; Sistem audio; Comutatoare volan; Panouri control central și lateral; Panou control suplimentar; Calculator de deblocare baterie (+ cheie). |
| 50 | 7,5 | Calculator sistem airbag și pretensionatoare centuri de siguranță |
| 51 | 5 | Tahograf; Calculator asistență direcție; Climatizare; Lumini mers înapoi; Senzor apă filtru motorină; Debitmetru (+ cheie). |
| 53 | 7,5 | Bord (+ baterie) |
| 90 | 7,5 | Far de drum stânga |
| 91 | 7,5 | Far de drum dreapta |
| 92 | 7,5 | Proiector de ceață stânga |
| 93 | 7,5 | Proiector de ceață dreapta |
Uită-te: Citroën Xsara Picasso (1998-2012) – cutia de siguranțe
Siguranțe în montanții din dreapta
| Număr | Amperaj [A] | Descriere |
| 55 | 15 | Încălzirea scaunelor |
| 56 | 15 | Priză 12 V pentru scaunul spate partea pasagerului |
| 57 | 10 | Încălzire auxiliară sub scaun |
| 58 | 15 | Dezghețarea lunetei spate partea stângă |
| 59 | 15 | Dezghețarea lunetei spate partea dreaptă |
| 63 | 10 | Controlul încălzirii auxiliare pentru scaunul spate |
| 65 | 30 | Ventilator încălzire auxiliară pentru scaunul spate partea pasagerului |
Siguranțe în compartiment motor
| Număr | Amperaj [A] | Descriere |
| 1 | 40 | Alimentarea pompei sistemului Sistem antiblocare roți (ABS) |
| 2 | 50 | Modul sistemului bujiilor incandescente |
| 3 | 30 | Cheie de aprindere; Demaror. |
| 4 | 40 | Încălzitor motorină |
| 5 | 20/50 | Ventilația cabinei cu încălzire auxiliară programabilă (+ baterie) |
| 6 | 40/60 | Modul ventilator răcire cabină – viteză maximă (+ baterie) |
| 7 | 40/50/60 | Modul ventilator răcire cabină – viteză minimă (+ baterie) |
| 8 | 40 | Modul ventilator răcire cabină (+ cheie) |
| 9 | 15 | La 12 V în spate (+ baterie) |
| 10 | 15 | Semnal acustic (Claxon) |
| 14 | 15 | La 12 V în față (+ baterie) |
| 15 | 15 | Brichetă (+ baterie) |
| 19 | 7,5 | Compresor sistem Climatizare |
| 20 | 30 | Pompă lichid spălare parbriz și faruri |
| 21 | 15 | Alimentarea pompei combustibil |
| 23 | 30 | Electrovalve sistem Sistem antiblocare roți (ABS) |
| 24 | 7,5 | Panou control suplimentar – control și pliere oglinzi exterioare (+ cheie) |
| 30 | 15 | Dezghețare oglinzi retrovizoare |
