În acest articol, vei găsi diagramele cutiei de siguranțe a Citroën C3 2002‑2022, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).

Citroen C3 mk1 (2002-2009) – schema cutiei de siguranțe

Anul producției: 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.

Siguranță brichetă (priză de alimentare) în Citroen C3 mk1 (2002-2009) este siguranța 9 în cutia de siguranțe de sub bord.

Cutia de siguranțe de sub bord

Nr	Amperaggi [A]	Descriere
3	5	Sistem airbag
4	10	Priză diagnostic; Aditiv pentru filtru de particule; Comutator ambreiaj; Senzor unghi de direcție.
5	30	Geam spate; Trapă.
6	30	Lichid ștergător parbriz
8	20	Ceas digital; Control volan; Radio; Display.
9	30	Brichetă; Ceas digital; Lumini interioare; Oglindă cosmetică.
10	15	Alarmă
11	15	Cheie aprindere; Priză diagnostică.
12	15	Controler airbag; Senzor ploaie și luminozitate.
14	15	Asistență parcare; Bord; Climatizare; Telefon Bluetooth®.
15	30	Închidere centralizată, super închidere
17	40	Geam spate încălzit
18	BOCCHETTA	SHUNT PARCARE CLIENT

Cutia de siguranțe sub capotă

Nr	Amperaggi [A]	Descriere
1	20	Senzor prezență apă în motorină
2	15	Claxon
3	10	Lichid parbriz
4	20	Spray faruri
5	15	Pompă combustibil
6	10	Servodirecție
7	10	Senzor nivel lichid răcire
8	25	Demaror
9	10	Controler Sistem antiblocare roți (ABS), ESP
10	30	Actuatori motor (bobine de aprindere, electrovalvă aer, senzor de oxigen, injecție); Golire rezervor.
11	40	Ventilator răcire
12	30	Ștergător/Ștergătoare parbriz
14	30	Electrovalvă aer (versiune benzină) – încălzitor motorină

Citroen C3 (2009-2016) – schema cutiei de siguranțe

Anul producției: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.

Siguranță brichetă (priză de alimentare) în Citroen C3 mk3 (2009-2016) este siguranța F9 în blocul siguranțe de sub bord.

Bloc siguranțe de sub bord

Nr	Amperi [A]	Descriere
FH36	5	Unitate releu remorcă
F37	–	Neutilizat
F38	20	Amplificator HiFi
FH39	–	Neutilizat
F40	30	Unitate releu remorcă

Citroen C3 – siguranțe – descriere

Nr	Amperaj [A]	Descriere
F1	15	Far ștergător spate
F2	–	Neutilizat
F3	5	Unitate control sistem airbag și pretensionatori.
F4	10	Climatizare; Comutator compresor; Oglindă electrocromatică; Pompă filtru particule (Diesel); Priză diagnostic; Senzor debit aer (Diesel).
F5	30	Geamuri electrice; Geam pasager; Motor geam față.
F6	30	Motoare geamuri spate și motor geam șofer.
F7	5	Lampă plafonieră; Lumini laterale de citit.
F8	20	Display multifuncțional; Sistem audio; Radio navigație; Bord cu ceas; Centrală alarmă; Sirenă avertizare.
F9	30	Sistem audio (piață secundară); Priză 12 V; Alimentare navigație portabilă.
F10	15	Control volan.
F11	15	Aprindere; Priză diagnostic; Controler cutie automată.
F12	15	Senzor ploaie/lumină; Releu remorcă; Modul școală șoferi.
F13	5	Comutator principal, releu motor.
F14	15	Unitate control asistență parcare, Unitate control sistem airbag; Bord; Climatizare automată; USB Box; Amplificator HiFi.
F15	30	Frâne
F 16	–	Neutilizat
F17	40	Dezghețare / dezaburire lunetă și oglinzi exterioare.
SH	–	Bypass PARC.

Bloc siguranțe în compartiment motor

Nr	Amperi [A]	Descriere
F1	20	Alimentarea unității de control motor; Releu control grup ventilator răcire; Releu multifuncțional principal control motor; Pompă injecție (Diesel).
F2	15	Claxon
F3	10	Spray parbriz față și spate
F4	20	Lumini de zi
F5	15	Încălzitor ulei diesel (Diesel); Pompă aditiv filtru particule (Diesel); Senzor debit aer (Diesel); Electrovalvă EGR (Diesel); Pompă combustibil (1.1i și 1.4i); Încălzitor cu suflare și electrovalve (VTi).
F6	10	Unitate control Sistem antiblocare roți (ABS)/ESP; Comutator stop suplimentar.
F7	10	Servodirecție electrică; Cutie automată.
F8	25	Control demaror.
F9	10	Unitate comutare și protecție (Diesel)
F10	30	Încălzitor combustibil (Diesel); Încălzitor cu suflare (1.1i, 1.4i și Diesel); Pompă combustibil (VTi); Injectoare și bobine de aprindere (benzină); Termostat electronic și electrovalvă de aerisire rezervor (1.1i și 1.4i).
F11	40	Ventilator încălzitor
F12	30	Perie ștergător parbriz față lent/rapid
F13	40	Alimentare interfață sisteme integrate (aprindere pozitivă).
F14	30	Alimentare Valvetronic (VTi)

F15	10	Faruri de drum dreapta
F 16	10	Faruri de drum stânga
F17	15	Faruri de întâlnire stânga
F18	15	Faruri de întâlnire dreapta
F19	15	Senzori de oxigen și electrovalve (VTi); Electrovalve (Diesel); Electrovalvă EGR (Diesel).
F20	10	Pompe; Termostat electronic (VTi); Senzor de apă în combustibil (Diesel).
F21	5	Alimentare control grup ventilator; Sistem antiblocare roți (ABS)/ESP.
MF1	60	Montaj ventilator
MF2	30	Pompă ABS/ESP
MF3	30	Electrovalve ABS/ESP
MF4	60	Alimentare interfață integrată sistem (BSI).
MF5	60	Alimentare interfață integrată sistem (BSI).
MF6	–	Neutilizat
MF7	–	Bloc siguranțe în compartiment pasager
MF8	–	Neutilizat

Citroen C3 (2017-2019) – schema cutiei de siguranțe

Anul producției: 2017, 2018, 2019.

Siguranță brichetă (priză de alimentare) în Citroen C3 este siguranța F32 (priză față 12 V) în bloc siguranțe 2 de pe bord (bloc siguranțe inferior).

Poziția blocului siguranțe

Blocuri siguranțe pe bord

Vehicule cu volan pe partea șoferului:

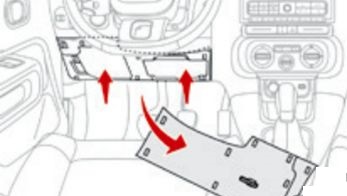

2 blocuri siguranțe sunt amplasate pe bordul inferior, sub volan.

Dezlipiți capacul trăgându-l din colțul superior stâng și apoi spre dreapta.

Vehicule cu volan pe partea pasagerului:
2 blocuri siguranțe sunt amplasate pe bordul inferior, în compartimentul torpedoului.

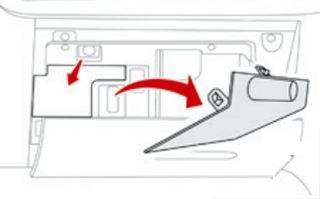

Deschideți capacul compartimentului torpedou, dezlipiți capacul protector, scoateți complet capacul și răsturnați-l.

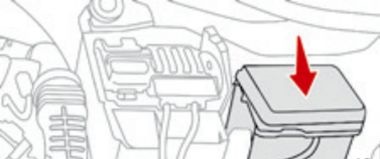

Compartiment motor

Se află în compartimentul motor lângă baterie.

Schemele blocului siguranțe

2017

Bloc siguranțe bord 1 (bloc siguranțe superior)

Atribuirea siguranțelor în blocul siguranțe bord 1

Nr	Amp [A]	Descriere
F29	–	Neutilizat.
F30	30	Geam spate încălzit.
F31	10	Oglinzi încălzite.
F32	–	Neutilizat.
F33	40	Geamuri electrice față.
F34	40	Geamuri electrice spate.
F35	30	Scaune față încălzite (cu excepția Regatului Unit).
F36	–	Neutilizat.
F37	–	Neutilizat.
F38	–	Neutilizat.
F39	–	Neutilizat.
F40	–	Neutilizat.

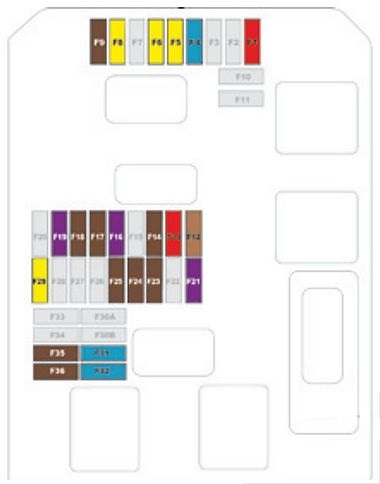

Cutia de siguranțe bord 2 (cutia de siguranțe inferioară)

Atribuirea siguranțelor în cutia de siguranțe bord 2

Nr	Amp [A]	Descriere
Nr	Amp [A]	Descriere
F1	10	Oglindă retrovizoare electrocromatică; Lunetă încălzită; Pompă filtru particule (Diesel); Senzori de parcare; Servodirecție; Sistem GPL; Comutator pedala ambreiaj; Reglare oglindă exterioară.
F10 (+) – F11 (masă)	30	Blocare/deblocare uși și clapetă rezervor (în funcție de motor).
F13	10	Senzor ploaie și iluminare; Climatizare; Cameră față.
F14	5	Alarmă; Unitate telematică.
F 16	3	Cutie automată; Comutator pedala frână; Sistem Stop & Start.
F17	5	Tablou de bord; Modul învățare condus.
F18	5	Climatizare; Indicator poziție levier cutie (cutie automată).
F19	3	Comenzi pe volan.
F21	3	Comutator sau buton START / STOP.
F23	5	Indicatoare de avertizare centuri de siguranță neînchise.

Nr	Amp [A]	Descriere
F24	5	Senzori parcare; Cameră marșarier; Ecran telematic.
F25	5	Unitate control sistem airbag.
F29	20	Sistem audio-telematic.
F31	15	Sistem audio (accesoriu).
F32	15	Priză față 12 V.
F35	5	Reglaj înălțime faruri; Priză diagnosticare; Încălzire suplimentară (în funcție de echipare).
F36	5	Lumină citire față.
F4	15	Claxon
F6 (+) – F5 (masă)	20	Pompă ștergător față și spate.
F8	20	Ștergător spate.
F9	5	Lumină citire față.

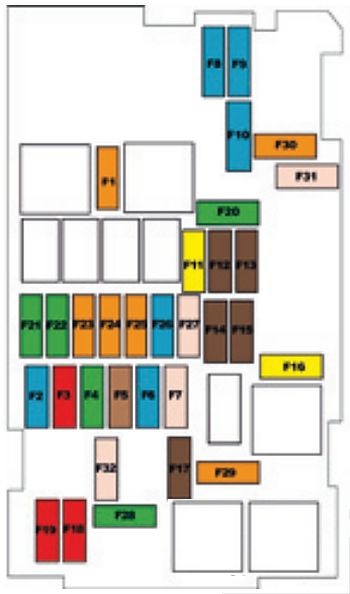

Compartiment motor

Atribuirea siguranțelor în compartiment motor

Nr	Amp [A]	Descriere
Nr	Amp [A]	Descriere
F1	40	Climatizare.
F10	15	Gestionarea motorului.
F11	20	Gestionarea motorului.
F12	5	Gestionarea motorului.
F13	5	Gestionarea motorului.
F14	5	Unitate stare încărcare baterie (în funcție de motor).
F15	5	Neutilizat.
F 16	20	Far față proiectoare de ceață.
F17	5	Gestionarea motorului.
F18	10	Faruri de întâlnire dreapta.
F19	10	Faruri de întâlnire stânga.
F2	60	Sistem antiblocare roți (ABS) / ESP.
F20	30	Gestionarea motorului.
F21	30	Demaror (în funcție de motor).
F22	30	Neutilizat.

Nr	Amp [A]	Descriere
F23	40	Unitate de pornire (cu Stop & Start și în funcție de motor).
F24	40	Bloc siguranțe al compartimentului pasagerilor.
F25	40	Pregătire pentru cârlig de remorcă.
F26	15	Cutie automată sau instalație GPL.
F27	25	Interfață sistem integrată (BSI).
F28	30	Sistem de control al emisiilor (AdBlue).
F29	40	Ștergător/Ștergătoare parbriz.
F3	50	Bloc siguranțe al compartimentului pasagerilor.
F30	40	Dispozitiv de încălzire a motorinei.
F31	80	Încălzire suplimentară (în funcție de echipare).
F32	80	Servodirecție.
F4	30	Sistem antiblocare roți (ABS) / ESP.
F5	70	Interfață sistem integrată (BSI).
F6	60	Grup ventilator răcire.
F7	80	Interfață sistem integrată (BSI).
F8	15	Gestionare motor.
F9	15	Gestionare motor.

Citroen C3 – schema cutiei de siguranțe

Anul producției: 2020, 2021.

Siguranță brichetă (priză de alimentare) în Citroen C3 este siguranța F32 (priză față 12 V) în cutia de siguranțe 2 pe bord (cutia de siguranțe inferioară).

Poziția cutiei de siguranțe

Cutii de siguranțe pe bord

Vehicule cu volan pe partea șoferului:

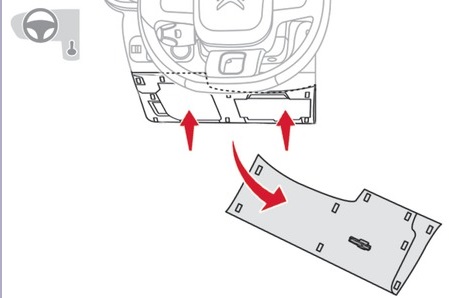

2 cutii de siguranțe sunt poziționate pe bordul inferior, sub volan.

Dezlipiți capacul trăgându-l din colțul superior stâng și apoi spre dreapta.

Vehicule cu volan pe partea pasagerului:
2 cutii de siguranțe sunt poziționate pe bordul inferior, în compartimentul torpedoului.

Deschideți capacul compartimentului torpedoului, dezlipiți capacul protector, îndepărtați complet capacul și întoarceți-l.

Compartiment motor

Se află în compartiment motor lângă baterie.

Vehicule produse din 23.10.2019 până la 31.05.2020 și din 01.06.2020

Schemele cutiei de siguranțe

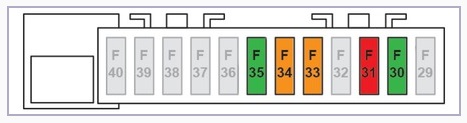

Cutie de siguranțe bord 1 (cutie de siguranțe superioară)

Atribuirea siguranțelor în cutia de siguranțe bord 1

Număr	Ampere [A]	Descriere
F29	–	Neutilizat.
F30	–	Neutilizat.
F31	10	Oglinzi încălzite
F32	–	Neutilizat.
F33	40	Geamuri electrice față.
F34	40	Geamuri electrice spate.
F35	30	Scaune față încălzite.
F36	–	Neutilizat.
F37	–	Neutilizat.
F38	–	Neutilizat.
F39	–	Neutilizat.
F40	–	Neutilizat.

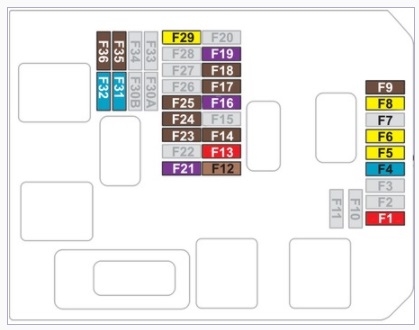

Cutia de siguranțe bord 2 (cutia de siguranțe inferioară)

Atribuirea siguranțelor în cutia de siguranțe bord 2

Nr	Amp [A]	Descriere
Nr	Amp [A]	Descriere
F1	10	Oglindă retrovizoare electrocromatică; Geam spate încălzit; Pompă filtru particule (Diesel); Senzori parcare; Servodirecție; Instalare GPL; Comutator pedala ambreiaj; Reglaj oglindă exterioară.
F10 (+) – F11 (masă)	30	Blocare/deblocare ușă alimentare (în funcție de motor).
F13	10	Senzor ploaie și luminozitate; Climatizare; Cameră față.
F14	5	Alarmă; Unitate telematică.
F 16	3	Cutie automată; Comutator pedala frână; Sistem Stop & Start.
F17	5	Tablou de bord; Modul învățare condus.
F18	5	Climatizare; Indicator poziție levier cutie (cutie automată).
F19	3	Comenzi pe volan.
F21	3	Comutator sau buton START / STOP.
F23	5	Indicatoare de avertizare centuri de siguranță nefixate.

Nr	Amp [A]	Descriere
F24	5	Senzori parcare; Cameră marșarier; Ecran telematic.
F25	5	Unitate control sistem airbag.
F29	20	Sistem audio-telematic.
F31	15	Sistem audio (accesoriu).
F32	15	Priză față 12 V.
F35	5	Reglare înălțime faruri; Priză diagnosticare; Încălzire suplimentară (în funcție de echipare).
F36	5	Lumină de citire față.
F4	15	Claxon
F6 (+) – F5 (masă)	20	Pompă ștergătoare parbriz față și spate.
F8	20	Ștergător spate.
F9	5	Lumină de citire față.

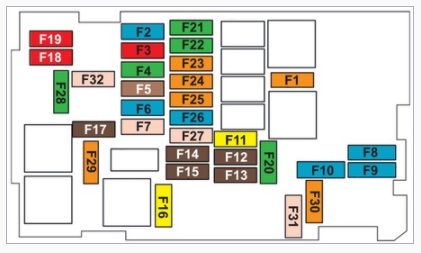

Compartiment motor

Atribuirea siguranțelor în compartiment motor

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
F1	40	Climatizare.
F10	15	Gestionare motor.
F11	20	Gestionare motor.
F12	5	Gestionare motor.
F13	5	Gestionare motor.
F14	5	Unitate stare încărcare baterie (în funcție de motor).
F15	5	Neutilizat.
F16	20	Proiectoare de ceață față.
F17	5	Gestionare motor.
F18	10	Far faruri de întâlnire dreapta.
F19	10	Far faruri de întâlnire stânga.
F2	60	Sistem antiblocare roți (ABS) / ESP.
F20	30	Gestionare motor.
F21	30	Demaror (în funcție de motor).
F22	30	Neutilizat.

Număr	Ampere [A]	Descriere
F23	40	Unitate demaror (cu Stop & Start și în funcție de motor).
F24	40	Bloc siguranțe habitaclu.
F25	40	Pregătire pentru cârlig remorcă.
F26	15	Cutie automată sau instalație GPL.
F27	25	Interfață sistem integrată (BSI).
F28	30	Sistem control emisii (AdBlue).
F29	40	Ștergătoare parbriz față.
F3	50	Bloc siguranțe habitaclu.
F30	40	Dispozitiv încălzire motorină.
F31	80	Încălzire suplimentară (în funcție de echipare).
F32	80	Servodirecție.
F4	30	Sistem antiblocare roți (ABS) / ESP.
F5	70	Interfață sistem integrată (BSI).
F6	60	Grup ventilator răcire.
F7	80	Interfață sistem integrată (BSI).
F8	15	Gestionare motor.
F9	15	Gestionare motor.

Schema cutiei de siguranțe și relee – Citroën C3

Se referă la vehiculele produse în anii:

2022.

Siguranța pentru brichetă (priză de alimentare) în Citroën C3 este siguranța F32 (priză față 12 V) în bloc siguranțe 2 pe bord (bloc siguranțe inferior).

Blocuri siguranțe pe bord

Vehicule cu volan pe partea șoferului:

2 blocuri siguranțe sunt poziționate pe bordul inferior, sub volan.

Dezlipiți capacul trăgându-l din colțul superior stâng și apoi spre dreapta.

Vehicule cu volan pe partea pasagerului:
2 blocuri siguranțe sunt poziționate pe bordul inferior, în compartimentul portbagajului.

Deschideți capacul compartimentului portbagajului, dezlipiți capacul protector, îndepărtați complet capacul și răsturnați-l.

Bloc siguranțe bord 1 (bloc siguranțe superior)

Număr	Ampere [A]	Descriere
F29	–	Neutilizat.
F30	–	Neutilizat.
F31	10	Oglinzi încălzite
F32	–	Neutilizat.
F33	40	Geamuri electrice față.
F34	40	Geamuri electrice spate.
F35	30	Scaune față încălzite.
F36	–	Neutilizat.
F37	–	Neutilizat.
F38	–	Neutilizat.
F39	–	Neutilizat.
F40	–	Neutilizat.

Cutia de siguranțe bord 2 (cutia de siguranțe inferioară)

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
F1	10	Oglindă retrovizoare electrocromatică; Geam spate încălzit; Pompă filtru particule (Diesel); Senzori parcare; Servodirecție; Instalație GPL; Comutator pedala ambreiaj; Reglaj oglindă exterioară.
F10 (+) –F11 (masă)	30	Blocare/deblocare capac rezervor (în funcție de motor).
F13	10	Senzor ploaie și lumină; Climatizare; Cameră față.
F14	5	Alarmă; Unitate telematică.
F 16	3	Cutie automată; Comutator pedala frână; Sistem Start & Stop.
F17	5	Tablou de bord; Modul învățare condus.
F18	5	Climatizare; Indicator poziție levier cutie (cutie automată).
F19	3	Elemente control pe volan.
F21	3	Comutator sau buton START / STOP.
F23	5	Lumini avertizare centuri de siguranță neînchise.

Număr	Ampere [A]	Descriere
F24	5	Senzori parcare; Cameră marșarier; Ecran telematic.
F25	5	Unitate control sistem airbag.
F29	20	Sistem audio-telematic.
F31	15	Sistem audio (accesoriu).
F32	15	Priză față 12 V.
F35	5	Reglare înălțime faruri; Priză diagnostic; Încălzire suplimentară (în funcție de echipare).
F36	5	Lumină citire față.
F4	15	Claxon
F6 (+) –F5 (masă)	20	Pompă ștergător față și spate.
F8	20	Ștergător spate.
F9	5	Lumină citire față.

Motor

Se află în compartiment motor lângă baterie.

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
F1	40	Climatizare.
F10	15	Gestionarea motorului.
F11	20	Gestionarea motorului.
F12	5	Gestionarea motorului.
F13	5	Gestionarea motorului.
F14	5	Unitate stare încărcare baterie (în funcție de motor).
F15	5	Neutilizat.
F16	20	Proiectoare de ceață față.
F17	5	Gestionarea motorului.
F18	10	Far faruri de întâlnire dreapta.
F19	10	Far faruri de întâlnire stânga.
F2	60	Sistem antiblocare roți (ABS) / ESP.
F20	30	Gestionarea motorului.
F21	30	Demaror (în funcție de motor).
F22	30	Neutilizat.

Număr	Amperi [A]	Descriere
F23	40	Unitate demaror (cu Stop & Start și în funcție de motor).
F24	40	Bloc siguranțe al compartimentului pasagerilor.
F25	40	Pregătire pentru cârlig remorcă.
F26	15	Cutie automată sau instalație GPL.
F27	25	Interfață sistem integrat (BSI).
F28	30	Sistem control emisii (AdBlue).
F29	40	Ștergător parbriz față.
F3	50	Bloc siguranțe al compartimentului pasagerilor.
F30	40	Dispozitiv încălzire motorină.
F31	80	Încălzire suplimentară (în funcție de echipare).
F32	80	Servodirecție.
F4	30	Sistem antiblocare roți (ABS) / ESP.
F5	70	Interfață sistem integrat (BSI).
F6	60	Grup ventilator răcire.
F7	80	Interfață sistem integrat (BSI).
F8	15	Gestionare motor.
F9	15	Gestionare motor.
