Citroen C4 (2004-2018) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Citroën C4 2004‑2018, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Citroen C4 (2004-2010) – schema siguranței
Anul producției: 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Siguranță brichetă (priză de alimentare) în Citroen C4 mk1 (2004-2010) este siguranța F9 în bloc siguranțe sub bord.
Bloc siguranțe sub bord – Citroen c4 Picasso siguranțe – descriere
| Nr | Amperaj [A] | Descriere |
| F1 | 15 | Închidere centralizată |
| F2 | 30 | Închidere centralizată |
| F3 | 5 | Sistem airbag și pretensionatori |
| F4 | 10 | Priză diagnostic;
Comutator frână; Oglindă retrovizoare fotochromatică; ESP; Senzor nivel lichid răcire; Sistem aditivi pentru motorină; Servodirecție; Comutator pedală ambreiaj (ESP, pilot automat și limitator de viteză). |
| F5 | 30 | Geamuri electrice față;
Oglinzi exterioare încălzite. |
| F6 | 30 | Geamuri electrice spate |
| F7 | 5 | Iluminare interioară |
| F8 | 20 | Sistem audio;
NaviDrive; Display; Alarmă; Priză 12V față; Releu remorcă; Modul de învățare a condusului. |
| F9 | 30 | Brichetă, priză 12V spate |
| F10 | 15 | Senzor presiune pneuri – Auto;
Comutator Lumină de stop; |
| F11 | 15 | Aprindere;
Priză diagnostic; Filtru particule. |
| F12 | 15 | Scaun electric;
Avertizare părăsire bandă; Asistență parcare. |
| F13 | 5 | Senzor ploaie;
Senzor lumină; Cutie electronică (6 trepte); Modul releu motor. |
| F14 | 15 | Climatizare;
Bord; Vitezometru; Sistem airbag și pretensionatori; Releu remorcă; Telefon Bluetooth. |
| F15 | 30 | Închidere centralizată, |
| F 16 | BOCCHETTA | |
| F17 | 40 | Geam spate încălzit |
| Nr | Amperaj [A] | Descriere |
| F36 | 20 | Amplificator Hi Fi |
| F37 | 30 | Scaun electric față stânga |
| F39 | 20 | Scaune încălzite |
Bloc siguranțe în compartiment motor
| Nr | Amperaggi [A] | Descriere |
| F1 | 20 | Control motor;
Ventilator răcire. |
| F2 | 15 | Lumini de avarie |
| F3 | 10 | Spălător parbriz față și spate |
| F4 | 20 | Spălător faruri |
| F5 | 15 | Pompă combustibil |
| F6 | 10 | Becuri xenon;
Faruri direcționale; Electrovalvă aer rezervor (motor 2.0 16 V) |
| F7 | 10 | Controler Sistem antiblocare roți (ABS);
Controler ESP; Servodirecție. |
| F8 | 20 | Demaror |
| F9 | 10 | Unitate control suplimentară
încălzire (Diesel), comutator nivel lichid răcire motor. |
| F10 | 30 | Electrovalvă motor;
Senzor prezență apă în motorină; Control motor; Injectoare; Bobine de aprindere; Senzor de oxigen; Electrovalvă aer rezervor (motoare 1,4 16 V și 1,6 16 V). |
| F11 | 40 | Ventilator aer;
Climatizare. |
| F12 | 30 | Ștergător/Ștergătoare parbriz |
| F13 | 40 | Interfață integrată a sistemelor |
Citroen C4 (2011-2017) – schema cutiei de siguranțe
Anul producției: 2011, 2012, 2013, 2014, 2015, 2016, 2017
Siguranță brichetă (priză de alimentare) în Citroen C4 (2011-2017) este siguranța F13 în cutia de siguranțe de sub bord.

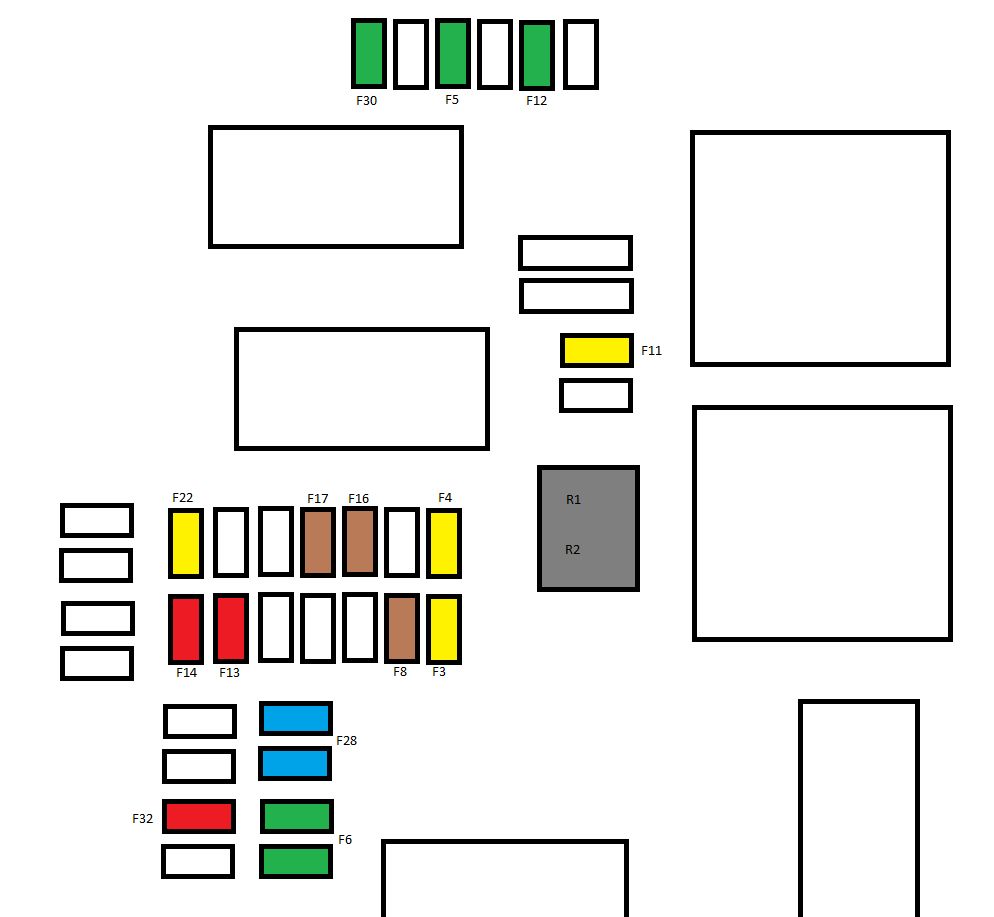

Cutia de siguranțe de sub bord
Cutia de siguranțe se află în panoul inferior al bordului (partea stângă).
| Nr | Amperi [A] | Descriere |
| F8 | 3 | Sirena alarmă |
| F13 | 10 | Priză 12V |
| F14 | 10 | Priză 12V în portbagaj |
| F16 | 3 | Iluminare compartiment mare pentru depozitare; Lumini spate pentru citirea hărții; Iluminare compartiment pentru depozitare. |
| F17 | 3 | Iluminare parasolar; Lumini față pentru citirea hărții. |
| F28 | 15 | Sistem audio; Radio (piață secundară). |
| F30 | 20 | Ștergător parbriz spate |
| F32 | 10 | Amplificator Hi-Fi |
| Nr | Amperi [A] | Descriere |
| F36 | 15 | Priză 12 V spate. |
| F37 | – | Neutilizat |
| F38 | – | Neutilizat |
| F39 | – | Neutilizat |
| F40 | – | Neutilizat |

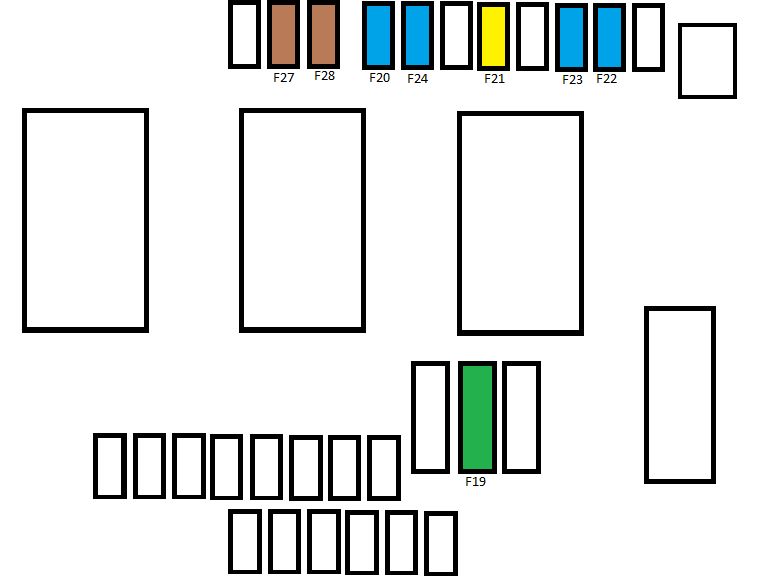

Bloc siguranțe în compartiment motor
Blocul siguranțe se află în compartiment motor lângă bateria (partea stângă).
| Nr | Amperi [A] | Descriere |
| F19 | 30 | Ștergător față și rapid |
| F20 | 15 | Pompă spalare parbriz față și spate |
| F21 | 20 | Pompă spalare faruri |
| F22 | 15 | Claxon |
| F23 | 15 | Far faruri de întâlnire dreapta |
| F24 | 15 | Far faruri de întâlnire stânga |
| F27 | 5 | Far faruri de drum stânga |
| F28 | 5 | Far faruri de drum dreapta |
Citroen C4 (2010-2018) – schema cutiei de siguranțe
Anul producției: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Siguranță brichetă (priză de alimentare) în Citroën C4 (2010-2018) este siguranța F13 în bloc siguranțe pe bord.

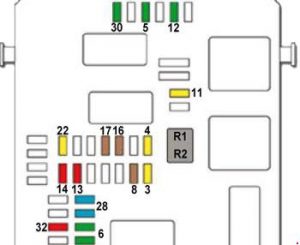

Panou cutie de siguranțe bord
| Nr |
[A] |
Descriere |
| R1 | – | Neutilizat |
| R2 | – | Priză 12 V în portbagaj |
| F3 | 20 | Lumini de poziție, lumini de urgență remorcă |
| F4 | 20 | Iluminare interioară, interfață remorcă |
| F5 | 30 | Geamuri față controlate electric |
| F6 | 30 | Geamuri spate electrice acționate cu un buton |
| F11 | 20 | Priză remorcă 12 V. |
| F12 | 30 | Perdea panoramică pentru geamurile trapă |
| F13 | 30 | Amplificator Hi-Fi |
| F22 | 20 | Semnalizare remorcă |
| F8 | 3 | Sirena de avertizare, calculator de avertizare |
| F13 | 10 | Brichetă |
| F14 | 10 | Priză 12V în portbagaj |
| F 16 | 3 | Iluminare compartiment mare portobiecte multifuncțional, lumini de lectură spate, iluminare compartiment portobiecte |
| F17 | 3 | Iluminare parasolar, lumini de lectură față |
| F28 | 15 | Sistem audio, radio (piață secundară) |
| F30 | 20 | Ștergător parbriz spate |
| F32 | 10 | Amplificator Hi-Fi |
| F36 | 15 | Priză spate 12 V. |
| F37 | – | Neutilizat |
| F38 | – | Neutilizat |
| F39 | – | Neutilizat |
| F40 | – | Neutilizat |
Schema cutiei de siguranțe în compartiment motor
| Nr |
[A] |
Descriere |
| F19 | 30 | Perie ștergător parbriz față / rapidă |
| F20 | 15 | Pompă lichid parbriz față și spate |
| F21 | 20 | Pompă lichid spălător faruri |
| F22 | 15 | Claxon |
| F23 | 15 | Lumină faruri de drum dreapta |
| F24 | 15 | Far faruri de drum stânga |
| F27 | 5 | Far faruri de întâlnire stânga |
| F28 | 5 | Lumină faruri de întâlnire dreapta |
