Citroën Jumpy/SpaceTourer (2020-2022) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe ale Citroën Jumpy/SpaceTourer 2020‑2022, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Schema siguranțelor și releelor – Citroën Jumpy/SpaceTourer
Se referă la vehiculele produse în anii:
2020, 2021, 2022.
Siguranțe bord
Vehicule cu volan pe partea șoferului: Siguranța se află în bordul inferior (pe partea șoferului).
Dezlipește capacul trăgând în colțul superior stâng și apoi în cel drept.
Vehicule cu volan pe partea pasagerului: Siguranța se află în partea stângă a compartimentului torpedou.
Dezlipește capacul trăgând în colțul superior stâng și apoi în cel drept.

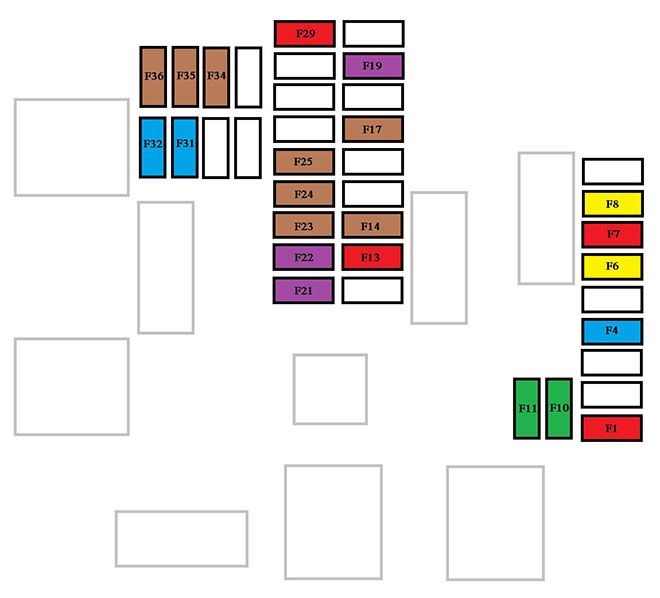

Siguranțe bord Versiunea 1 (Eco)
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| F1 | 10 | Servodirecție electrică; Comutator ambreiaj. |
| F4 | 15 | Claxon. |
| F5 | 20 | Pompă ștergător parbriz față și spate. |
| F6 | 20 | Pompă ștergător parbriz față și spate. |
| F7 | 10 | Priză accesorii 12 V spate. |
| F8 | 20 | Spălător lunetă spate simplu sau dublu. |
| F10/F11 | 30 | Încuietori față și spate – exterioare, interioare. |
| F13 | 10 | Control climatizare față; Control autoradio;
Manetă cutie de viteze; Afișaj head-up. |
| F14 | 5 | Apeluri de urgență |
| F17 | 5 | Bord. |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| F19 | 3 | Elemente de control pe volan. |
| F21 | 3 | Sistem „Keyless Entry and Start” sau întrerupător de aprindere. |
| F22 | 3 | Senzor de ploaie și de luminozitate; Cameră multifuncțională de detectare. |
| F23 | 5 | Centură de siguranță descuiată sau neînchisă (ecran de afișare). |
| F24 | 5 | Ecran tactil; Cameră pentru marșarier;
Senzori de parcare. |
| F25 | 5 | Sistem airbag. |
| F29 | 20 | Sistem audio; Ecran tactil;
Player CD; Navigație. |
| F31 | 15 | Sistem audio (baterie +). |
| F32 | 15 | Priză accesorii 12 V față. |
| F34 | 5 | Sistem de monitorizare unghi mort; Control electric al oglinzilor laterale. |
| F35 | 5 | Duza spălător parbriz încălzită; Reglaj înălțime fascicul faruri. |
| F36 | 5 | Încărcător pentru lanternă; Lampă de lectură spate. |

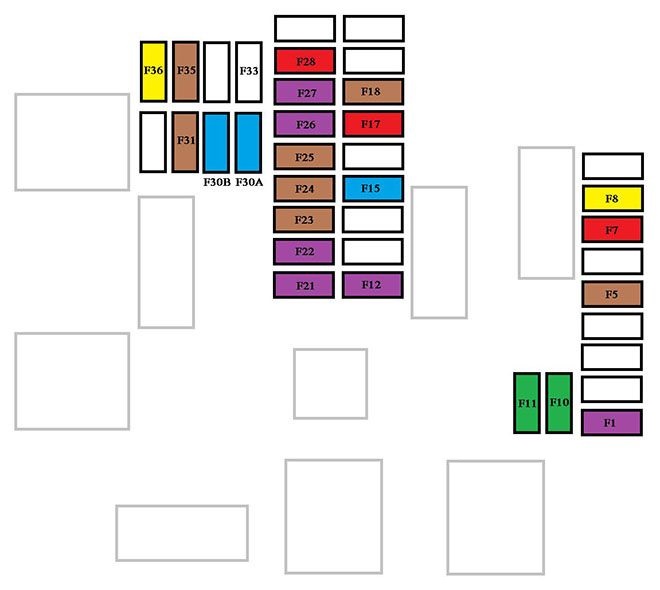

Siguranțe bord, versiunea 2 (completă)
| Număr | Amperi [A] | Funcții |
|---|---|---|
| Număr | Amperi [A] | Funcții |
| F1 | 3 | Sistem „Keyless Entry and Start” sau întrerupător aprindere. |
| F5 | 5 | Ecran tactil; Cameră marșarier;
Senzori parcare. |
| F7 | 10 | Control climatizare spate; Amplificator Hi-Fi. |
| F8 | 20 | Lunetă spate simplă sau dublă. |
| F10/F11 | 30 | Încuietori față și spate – exterioare, interioare. |
| F12 | 3 | Alarmă. |
| F17 | 10 | Priză accesorii 12 V spate. |
| F18 | 5 | Apeluri de urgență și asistență. |
| F21 | 3 | Încărcător lanternă; Lampă lectură spate. |
| F22 | 3 | Lampă în compartiment port-objete; Lămpi lectură spate. |
| Număr | Amperi [A] | Funcții |
|---|---|---|
| F23 | 5 | Sistem de monitorizare a unghiului mort;Control electric al oglinzilor laterale. |
| F24 | 5 | Elemente de control pe volan. |
| F25 | 5 | Reglarea înălțimii farurilor față. |
| F26 | 3 | Centură de siguranță descuplat sau neînchis (ecran de afișare). |
| F27 | 3 | Senzor de ploaie și de luminozitate;Cameră multifuncțională de detectare. |
| F28 | 10 | Control climatizare față;Control autoradio;
Manetă cutie de viteze; Afișaj head-up. |
| F30A o B | 15 | Sistem audio (baterie +). |
| F31 | 5 | Airbag. |
| F33 | 15 | Cutie accesorii 12 V față. |
| F35 | 5 | Bord. |
| F36 | 20 | Sistem audio;Ecran tactil;
Cititor CD; Navigație. |
Siguranțe în compartiment motor
Poziția siguranței
Se află în compartiment motor lângă baterie.
Pentru acces, eliberează două cârlige A și îndepărtează capacul.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| F12 | 5 | Duza spălător parbriz încălzită. |
| F14 | 25 | Pompă spălător parbriz față și spate. |
| F15 | 5 | Radar față și frână de urgență; Servodirecție electrică. |
| F17 | 10 | Interfață sistem integrată. |
| F19 | 30 | Motor ștergător parbriz față. |
| F20 | 15 | Pompă spălător parbriz față și spate. |
| F21 | 20 | Pompă spălător faruri. |
| F22 | 15 | Claxon. |
| F23 | 15 | Far faruri de întâlnire dreapta. |
| F24 | 15 | Far faruri de întâlnire stânga. |
