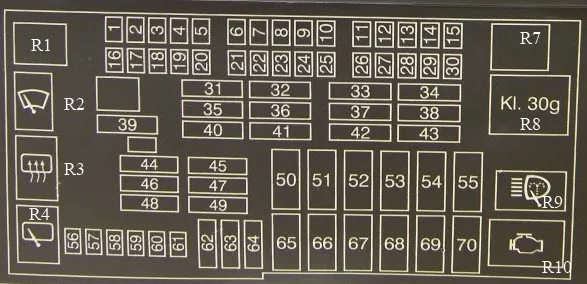

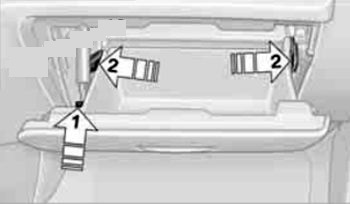

| Nr |
Ampere [A] |
Descriere |
| F1 |
15 |
până la 09.2005:Control transmisie |
| F1 |
10 |
din 09.2006:Controler de siguranță împotriva răsturnării |
| F2 |
5 |
până la 03.2007: Oglindă retrovizoare interioară electrocromatică
stare la 03.2007:
Priză OBDII a unității de control a bordului |
| F3 |
– |
– |
| F4 |
5 |
Sistem acces vehicul |
| F5 |
7.5 |
până la 03.2007: Centru de control funcții, plafon |
| F5 |
20 |
stare la 03.2007: Pompă electrică combustibil |
| F6 |
15 |
până la 09.2007:Modul control transmisie |
| F6 |
5 |
din 09.2007: Senzor AUC;
Convertor DC / DC |
| F7 |
20 |
până la 03.2007: Unitate control, încălzire independentă și suplimentară. |
| F8 |
5 |
până la 03.2007: Schimbător cartele CD |
| F8 |
20 |
stare la 03.2007: Amplificator |
| F9 |
10 |
până la 03.2007: Regulator de viteză activ |
| F10 |
– |
– |
| F11 |
10 |
până la 09.2007: Radio |
| F11 |
30 |
stare la 09.2007: N52 (125i, 130i):
Senzor nivel ulei;
Actuator DISA 1;
Actuator DISA 2;
Supapă de ventilare rezervor combustibil;
Senzor arbore cotit;
Senzor debit aer. |
| F11 |
20 |
din 09.2007:N46 / TU2 (118i, 120i), N45 / TU2 (116i):
Injector combustibil, cilindru 1;
Injector combustibil, cilindru 2;
Injector combustibil, cilindru 3;
Injector combustibil, cilindru 4;
N43 (116i, 118i, 120i):
Senzor de oxigen înainte de catalizator;
Senzor de oxigen 2 înainte de catalizator;
Senzor de oxigen după catalizator. |
| F12 |
20 |
până la 09.2007: Centru de control funcții, plafon |
| F12 |
15 |
din 09.2007: Releu, pompă electrică gol |
| F13 |
5 |
Controler |
| F14 |
– |
– |
| F15 |
5 |
Senzor AUC |
| F 16 |
15 |
până la 03.2007: Claxon dreapta;
03.2007-09.2007:
Claxon stânga;
Claxon dreapta. |
| F 16 |
10 |
din 09.2007:N46 / TU2 (118i, 120i), N45 / TU2 (116i):
Ventilator E-box;
Senzor arbore cotit;
Supapă de ventilare rezervor combustibil;
Măsurător debit aer cald;
N43 (116i, 118i, 120i):
Ventilator E-box;
Arbore cotit – senzor;
Sistem admisie variabilă:
Senzor poziție și actuator;
Măsurător debit aer masic;
Grup acționare lamele radiator;
N52 (125i, 130i):
Senzor EAC;
Releu pompă aer secundară;
Ventilator E-box. |
| F17 |
5 |
până la 03.2007: Sistem navigație |
| F17 |
10 |
din 09.2007:N52 (125i, 130i):
Supapă evacuare;
SUA:
Modul diagnostic scurgeri combustibil;
N43 (116i, 118i, 120i):
Senzor oxid azot. |
| F18 |
5 |
până la 03.2007: Schimbător cartele CD;
din 03.2007:
Oglindă retrovizoare interioară electrocromatică. |
| F19 |
7.5 |
până la 03.2007:Modul control acces Comfort;
Modul electronic mâner exterior,
partea șoferului
Modul electronic mâner exterior;
Sirena partea pasagerului și senzor alertă răsturnare;
din 03.2007:
Sirena și senzor alertă răsturnare. |
| F20 |
5 |
Control dinamic stabilitate (DSC) |
| F21 |
7.5 |
Set comutatoare în ușa șoferului;Oglinzi retrovizoare exterioare. |
| F22 |
– |
– |
| F23 |
10 |
În afara SUA:Tuner digital;
Modul video;
SUA:
Receptor satelit;
Tuner digital SUA. |
| F24 |
5 |
Control presiune pneuri (RDC) |
| F25 |
– |
– |
| F26 |
10 |
Controler telematic (TCU);Dispozitiv universal încărcare și gestionare fără mâini (ULF);
Transmițător-receptor telefonic (fără TCU sau ULF);
Divizor antenă;
Compensator;
Cutie extragere. |
| F27 |
5 |
Set comutatoare în ușa șoferului;Dispozitiv transmițător-receptor telefonic. |
| F28 |
5 |
Centru de control funcții, plafon;Control distanță parcare (PDC). |
| F29 |
5 |
Senzor AUC (până la 03.2007);Modul încălzire scaun șofer;
Modul încălzire scaun pasager; |
| F30 |
20 |
Brichetă față;Priză încărcare, consolă centrală, spate;
Priză în portbagaj. |
| F31 |
30 |
până la 09.2005: Control dinamic stabilitate (DSC) |
| F31 |
20 |
din 09.2005:Radio (cu radio RAD sau interfață utilizator RAD2-BO)
CCC / M-ASK (cu interfață utilizator M-ASK-BO
sau interfață utilizator CCC-BO). |
| F32 |
30 |
până la 03.2007:Modul scaun față stânga (cu memorie);
Modul încălzire scaun șofer (fără memorie);
din 03.2007:
Modul scaun față stânga. |
| F33 |
30 |
până la 03.2007:Comutator reglare scaun pasager;
Comutator reglare lățime spătar scaun pasager;
Comutator suport lombar pasager;
Bloc supapă reglare lățime spătar scaun pasager;
Bloc supapă suport lombar față dreapta. |
| F33 |
5 |
stare la 03.2007: Unitate control acces Comfort;
Modul electronic mâner exterior partea șoferului;
Modul electronic mâner exterior partea pasagerului. |
| F34 |
30 |
până la 03.2007: Amplificator |
| F34 |
5 |
stare la 03.2007: Schimbător cartele CD |
| F35 |
20 |
până la 09.2005:N46 (118i, 120i), N45 (116i):
Pompă electrică combustibil;
N52 (
| Nr |
Ampere [A] |
Descriere |
| F46 |
30 |
Circuit blocare dezumidificator lunetă spate (pozitiv) |
| F47 |
20 |
stare la 09.2005 r: Priză remorcă |
| F48 |
20 |
Controler funcționare intermitentă ștergător/ștergătoare parbriz și spălător parbriz spate |
| F49 |
30 |
până la 03.2007 r: Modul încălzire scaun partea pasagerului
03.2007-09.2007:
Modul scaun, față dreapta |
| F49 |
40 |
din 09.2007 r:Control activ |
| F50 |
40 |
până la 09.2005:Control activ |
| F50 |
10 |
stare la 03.2007 r:Unitate control DME |
| F51 |
50 |
Sistem acces vehicul |
| F52 |
50 |
până la 03.2007 r: Modul Footwell |
| F52 |
20 |
stare la 03.2007 r: Modul încălzire scaun partea șoferului |
| F53 |
50 |
până la 03.2007 r: Modul Footwell |
| F53 |
20 |
stare la 03.2007 r: Modul încălzire scaun partea pasagerului |
| F54 |
60 |
până la 03.2007: B + distribuitor potențial |
| F54 |
30 |
stare la 03.2007 r: Modul remorcă |
| F55 |
– |
– |
| F56 |
15 |
Închidere centralizată |
| F57 |
15 |
Închidere centralizată |
| F58 |
5 |
Priză OBD II bord |
| F59 |
5 |
Grup comutatoare coloana volan |
| F60 |
7.5 |
Încălzire;Climatizare, |
| F61 |
10 |
Display central informativ;Iluminare compartiment torpedou;
Iluminare portbagaj pe partea dreaptă. |
| F62 |
30 |
Control geam |
| F63 |
30 |
Control geam |
| F64 |
30 |
Control geam |
| F65 |
40 |
Control dinamic stabilitate (DSC) |
| F66 |
50 |
Încălzitor combustibil |
| F67 |
50 |
până la 03.2007 r: Fază ieșire ventilator |
| F67 |
30 |
stare la 03.2007 r: Fază ieșire ventilator |
| F68 |
50 |
până la 03.2007 r: Releu, pompă electrică gol |
| F68 |
40 |
stare la 03.2007 r: Modul Footwell |
| F69 |
50 |
Ventilator electric |
| F70 |
50 |
Pompă injecție aer secundar;N45 (116i):
Pompă electrică gol. |
| F71 |
20 |
Priză remorcă |
| F72 |
15 |
N45, N45 / TU2 (116i):Releu, pompă electrică gol |
| F73 |
10 |
N46 / TU2 (118i, 120i), N45 / TU2 (116i):Senzor arbore cotit;
Ventilator E-box;
Supapă ventilare rezervor combustibil;
Debitmetru aer cald;
03.2007-09.2007:
N52 (125i, 130i):
Senzor EAC;
Releu pompă aer secundar;
Ventilator E-box;
Debitmetru aer cu peliculă caldă. |
| F74 |
10 |
03.2007-09.2007:N52 (125i, 130i):
Supapă evacuare;
SUA:
Modul diagnostic pierderi combustibil;
din 09.2007:
N43 (116i, 118i, 120i):
Senzor oxid azot. |
| F75 |
– |
– |
| F76 |
20 |
03.2007-09.2007:
N43 (116i, 118i, 120i):Senzor oxigen înainte catalizator;Senzor oxigen 2 înainte catalizator;Senzor oxigen după catalizator;N46 / TU2 (118i, 120i), N45 / TU2 (116i):
Injector combustibil, cilindru 1;
Injector combustibil, cilindru 2;
Injector combustibil, cilindru 3;
Injector combustibil, cilindru 4. |
| F76 |
30 |
03.2007-09.2007:
N52 (125i, 130i):Senzor stare ulei;Actuator DISA 1;Actuator DISA 2;Supapă ventilare rezervor combustibil;
Senzor arbore cotit;
Senzor debit masic aer. |
| F77 |
30 |
N43 (116i, 118i, 120i):Unitate control DME;
Supapă reglare presiune ulei;
Senzor arbore cu came supape evacuare;
Electrovalvă sistem VANOS;
Electrovalvă sistem admisie VANOS, evacuare;
N45 / TU2 (116i):
Unitate control DME;
Supapă pompă debit;
Senzor arbore cu came evacuare senzor arbore cu came;
Electrovalvă sistem VANOS, admisie;
Electrovalvă sistem VANOS, evacuare;
Încălzire, supapă ventilare cutie motor;
N46 / TU2 (118i, 120i):
Controler DME;
Hartă caracteristici termostat admisie;
Senzor arbore cu came;
Senzor arbore cu came evacuare;
Electrovalvă sistem evacuare VANOS;
Electrovalvă sistem VANOS, admisie;
Încălzire, supapă ventilare cutie motor;
03.2007-09.2007:
N52 (125i, 130i):
Injector combustibil, cilindru 1;
Injector combustibil, cilindru 2;
Injector combustibil, cilindru 3;
Injector combustibil, cilindru 4;
Injector combustibil, cilindru 5;
Injector combustibil, cilindru 6;
Bobină de aprindere, cilindru 1;
Bobină de aprindere, cilindru 2;
Bobină de aprindere, cilindru 3;
Bobină de aprindere, cilindru 4;
Bobină de aprindere, cilindru 5;
Bobină de aprindere, cilindru 6;
Condensator de suprimare interferențe pentru bobinele de aprindere. |
| F78 |
30 |
N43 (116i, 118i, 120i):Bobină de aprindere, cilindru 2;
Bobină de aprindere, cilindru 3;
Bobină de aprindere, cilindru 4;
Condensator de suprimare interferențe pentru bobinele de aprindere;
N46 / TU2 (118i, 120i), N45 / TU2 (116i):
Senzor oxigen înainte convertor catalitic;
Senzor oxigen 2 înainte catalizator;
Senzor oxigen după catalizator;
03.2007-09.2007:
N52 (125i, 130i):
Controler DME;
Pompă electrică lichid răcire;
Termostat, hartă răcire;
Senzor arbore cu came supape evacuare;
Senzor arbore cu came evacuare;
Electrovalvă sistem VANOS, admisie;
Electrovalvă sistem VANOS, evacuare. |
| F79 |
30 |
03.2007-09.2007:
N43 (116i, 118i, 120i):Senzor stare uleiÎncălzire, supapă ventilare cutie motorSupapă electromagnetică, suport motorSupapă ventilare rezervor combustibil
Supapă reglare volum
Termostat mapat caracteristică
N46 / TU2 (118i, 120i), N45 / TU2 (116i):
Bobină de aprindere, cilindru 1;
Bobină de aprindere, cilindru 2;
Bobină de aprindere, cilindru 3;
Bobină de aprindere, cilindru 4;
N52 (125i, 130i):
Senzor oxigen înainte catalizator;
Senzor oxigen 2 înainte catalizator;

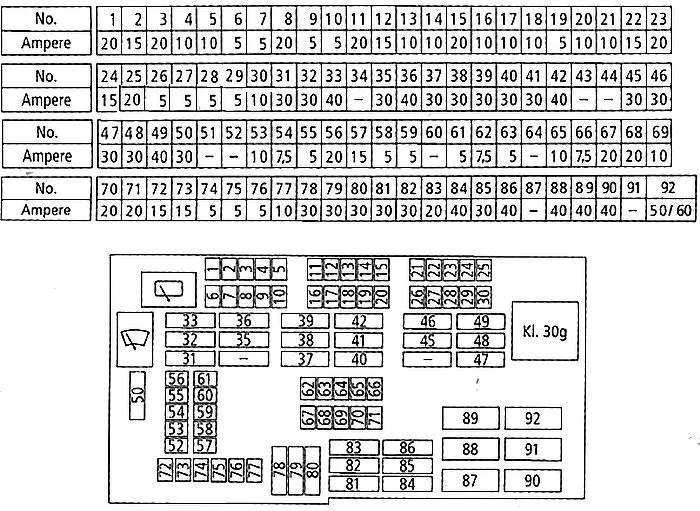

Schema cutiei de siguranțe (tip 2)

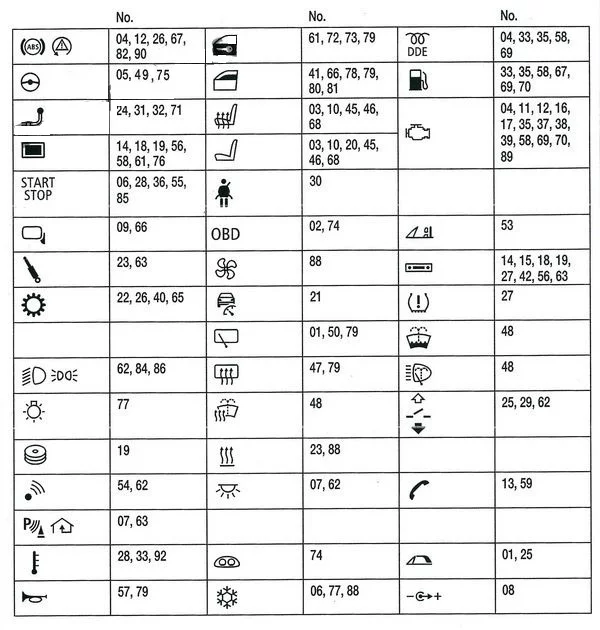

Siguranțe BMW 1 – descriere

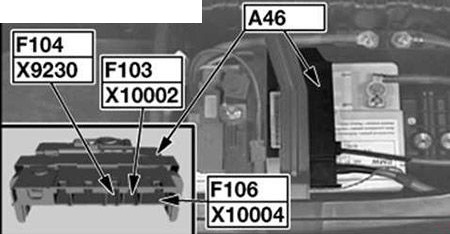

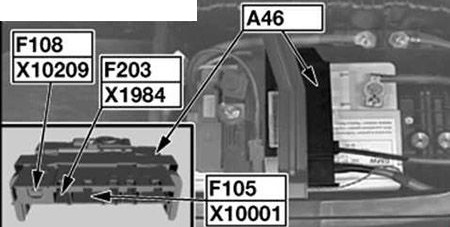

Siguranțe și relee ale motorului
| Nr |
Ampere [A] |
Descriere |
| F103 |
– |
– |
| F104 |
– |
Senzor baterie |
| F105 |
100 |
Asistență electronică la direcție (EPS) |
| F106 |
100 |
Încălzitor electric auxiliar |
| F108 |
250 |
Cutia de legătură |
| F203 |
100 |
Punct de pornire – releu principal DDE |

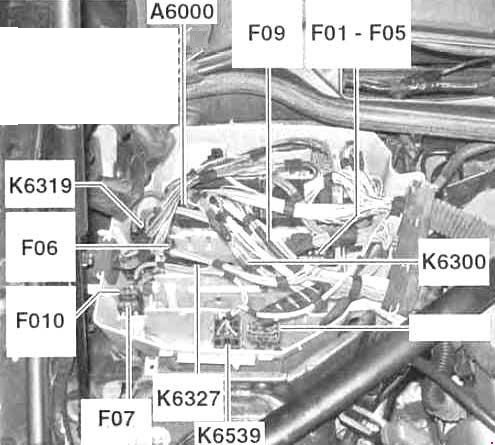

N54 (135i)
N54 (135i)
| Nr |
Amperi [A] |
Descriere |
| F01 |
30 |
Bobine de aprindere, cilindru 1;
Bobine de aprindere, cilindru 2;
Bobine de aprindere, cilindru 3;
Bobine de aprindere, cilindru 4;
Bobine de aprindere, cilindru 5;
Bobine de aprindere, cilindru 6;Condensator de suprimare a interferențelor pentru bobinele de aprindere. |
| F02 |
30 |
Unitate de control DME;Termostat lichid răcire;
Pompă electrică lichid răcire;
Hartă caracteristici termostat;
Senzor arbore cu came evacuare;
Electrovalvă sistem VANOS;
Senzor arbore cu came supape admisie;
Senzor VANOS;
Supape de ventilare. |
| F03 |
20 |
Senzor arbore motor;Supapă ventilare rezervor combustibil;
Senzor stare ulei;
Supapă reglare volum. |
| F04 |
30 |
Încălzitoare supapă ventilare cutie motor;Încălzitoare senzor de oxigen. |
| F05 |
– |
– |
| F06 |
10 |
Ventilator E-box;Supapă ieșire;
USA:
Modul diagnostic pentru scurgeri combustibil. |
| F07 |
40 |
Pompă electrică lichid răcire |
| K6400 |
|
Releu principal DME |

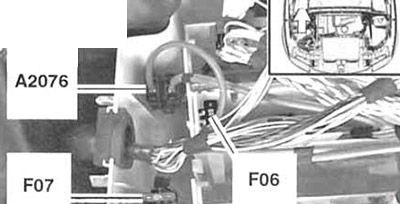

| A2076 |
|
Putere B + |
N52 (125i, 130i)
N52 (125i, 130i)
| Nr |
Ampere [A] |
Descriere |
| F01 |
30 |
Bobine de aprindere, cilindru 1;
Bobine de aprindere, cilindru 2;
Bobine de aprindere, cilindru 3;
Bobine de aprindere, cilindru 4;
Bobine de aprindere, cilindru 5;
Bobine de aprindere, cilindru 6;Condensator de suprimare a interferențelor pentru bobinele de aprindere. |
| F02 |
30 |
Termostat lichid răcire;Pompă electrică lichid răcire;
Senzor arbore cu came evacuare;
Electrovalvă sistem evacuare VANOS;
Senzor arbore cu came admisie;
Electrovalvă sistem admisie VANOS. |
| F03 |
20 |
Senzor arbore motor;Modul control motor (ECM);
Supapă ventilare rezervor combustibil;
Senzor debit masic aer;
Senzor stare ulei;
Controlere colector admisie variabil. |
| F04 |
30 |
Încălzitoare supapă ventilare cutia motor;Încălzitoare senzor de oxigen. |
| F05 |
30 |
Releu injector combustibil |
| F06 |
10 |
Senzor EAC;Ventilator E-box;
Supapă evacuare;
Modul diagnostic pierderi combustibil;
Cutie conexiuni;
Senzor debit masic aer pentru injecție secundară. |
| F07 |
40 |
Releu Valvetronic (WT) |
| F09 |
30 |
Pompă electrică lichid răcire |
| F010 |
5 |
Releu încălzire supapă ventilare cutia motor;Bobine de aprindere, cilindru 1;
Bobine de aprindere, cilindru 2;
Bobine de aprindere, cilindru 3;
Bobine de aprindere, cilindru 4. |
| A6000 |
|
Modul control motor (ECM) |

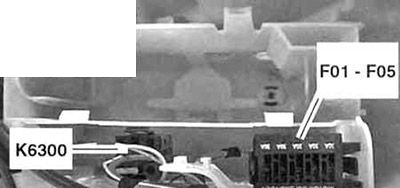

| K6300 |
|
Releu principal DME |
| K6319 |
|
Releu Valvetronic (WT) |
| K6327 |
|
Releu injector combustibil |
| K6539 |
|
Releu încălzire supapă ventilare cutia motor |

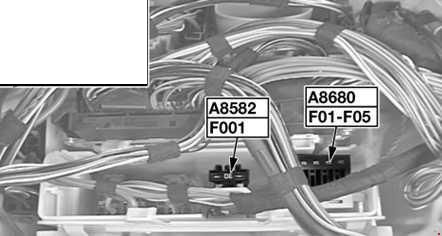

N46 (118i, 120i)

N46 (118i, 120i)
| Nr |
Amperi [A] |
Descriere |
| F01 |
20 |
Injector combustibil, cilindru 1;
Injector combustibil, cilindru 2;
Injector combustibil, cilindru 3;
Injector combustibil, cilindru 4. |
| F02 |
20 |
Electrovalvă sistem VANOS, admisie;Electrovalvă sistem VANOS, evacuare;
Senzor arbore cu came II;
Senzor arbore cu came I;
Termostat, hartă răcire. |
| F03 |
30 |
Unitate control DME;Debitmetru masic aer cu peliculă caldă;
Senzor nivel ulei;
Senzor arbore cotit;
Supapă ventilare rezervor combustibil;
Încălzire, supapă ventilare cutie compartiment motor. |
| F04 |
10 |
Ventilator E-box;Cutie de legătură. |
| F05 |
30 |
Senzor de oxigen înainte de catalizator;Senzor de oxigen după catalizator;
Senzor de oxigen 2 înainte de catalizator (cu 4 senzori de oxigen);
Senzor de oxigen 2 după catalizator (cu 4 senzori de oxigen). |

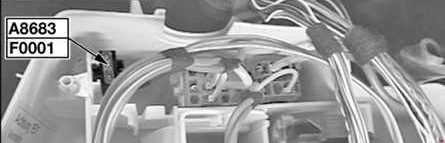

| F001 |
10 |
Releu economisire energie, bornă 15 |
| F0001 |
40 |
Releu, distribuție variabilă supape |

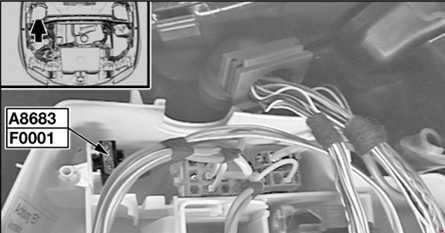

N45 (116i)
N45 (116i)
| Nr |
Ampere [A] |
Descriere |
| F01 |
30 |
Măsurător debit aer cald; Electrovalvă de aerisire a rezervorului de combustibil;
Senzor nivel ulei;
Electrovalvă pompă debit. |
| F02 |
30 |
Senzor de oxigen înainte de catalizator; Senzor de oxigen după catalizator. |
| F03 |
20 |
Injector combustibil, cilindru 1;
Injector combustibil, cilindru 2;
Injector combustibil, cilindru 3;
Injector combustibil, cilindru 4; Senzor arbore cotit; Senzor arbore cu came I; Senzor arbore cu came II; Ventilator E-box;
Cutia de legătură (releu pompă combustibil); |
| F04 |
30 |
Electrovalvă VANOS; Electrovalvă admisie VANOS;
Unitate control DME evacuare. |
| F05 |
30 |
Releu economisire energie, bornă 15 |

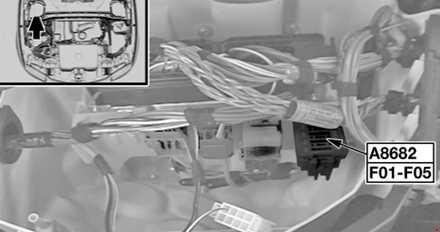

M47 / TU2 (118d, 120d)
M47 / TU2 (118d, 120d)
<table id=”tablepress
Andrei Popescu
Mă numesc Andrei Popescu și sunt fondatorul site-ului sigurante-auto.com. De mulți ani mă ocup de electronica auto, cu o pasiune specială pentru diagnosticarea și întreținerea sistemelor electrice ale vehiculelor.
Am creat acest site pentru a oferi un instrument simplu și complet tuturor celor care caută scheme clare și de încredere ale cutiilor de siguranțe pentru mașina lor.
Obiectivul meu este să te ajut să economisești timp, să eviți greșelile și să rezolvi problemele electrice rapid și eficient.
| |
