Volvo V50 (2004-2012) – cutia de siguranțe

Volvo V50 – schema cutiei de siguranțe

Anul producției: 2004, 2005, 2006, 2007, 2008.

Siguranțele brichetei (prize de alimentare) în Volvo V50 sunt siguranțele 45 (priză electrică) și 77 (priză electrică în compartimentul de încărcare) în cutia de siguranțe din compartimentul pasagerilor.

Compartiment motor

Cutia de siguranțe se află pe partea dreaptă a compartimentului motor.

Compartiment pasageri

Cutia de siguranțe din compartimentul pasagerilor se află sub compartimentul torpedoului.

2006-2008

Compartiment motor

Alocarea siguranțelor în compartiment motor (2008)

Număr	Descriere	Amperaj [A]
Număr	Descriere	Amperaj [A]
1.	Ventilator radiator	50 A
2.	Servodirecție (nu motor 1,6 l)	80 A
3.	Alimentare la cutia de siguranțe în compartiment pasageri	60 A
4.	Alimentare la cutia de siguranțe în compartiment pasageri	60 A
5.	Element de climatizare; Încălzitor PTC suplimentar (opțiune).	80 A
6.	Bujii incandescente (diesel 4 cilindri).	60 A
6.	Bujii incandescente (diesel 5 cilindri).	70 A
7.	Pompă Sistem antiblocare roți (ABS).	30 A
8.	Supape Sistem antiblocare roți (ABS)	20 A
9.	Funcții motor	30 A
10.	Ventilator.	40 A
11.	Spălător faruri	20 A
12.	Alimentare pentru geamul spate încălzit.	30 A
13.	Releu demaror.	30 A
14.	Cablu remorcă	40 A
15.	Gol	–
16.	Alimentare pentru sistemul informativ și de divertisment.	30 A
17.	Ștergător/Ștergătoare parbriz.	30 A

Număr	Descriere	Amperaj [A]
18.	Alimentare la cutia de siguranțe în compartiment pasageri	40 A
19.	Rezervă	–
20.	Claxon	15 A
21.	Încălzitor suplimentar combustibil; Încălzitor compartiment pasageri.	20 A
22 .	Rezervă	–
23.	Modul control motor ECM (benzină 5 cilindri); Transmisie (TCM)	10 A
24.	Filtru combustibil încălzit; Decantor element PTC (diesel 5 cilindri).	20 A
25.	Rezervă	–
26.	Cheie aprindere	15 A
27.	Compresor aer condiționat	10 A
28.	Rezervă	–
29.	Faruri de întâlnire față	15 A
30.	Modul control motor ECM (1.6 I benzină, 2.0 I diesel)	3 A
31.	Regulator tensiune, alternator 4 cilindri.	10 A
32.	Injectoare (benzină 5 cilindri); Senzor de oxigen (benzină 4 cilindri); Radiator aer comprimat (diesel 4 cilindri); Senzor debit aer și control turbocompresor (diesel 5 cilindri).	10 A
33.	Pompă senzor de oxigen și gol (benzină 5 cilindri); Modul control motor (diesel 5 cilindri); Încălzitor filtru combustibil (diesel 4 cilindri).	20 A
34.	Bobine de aprindere (benzină); Injectoare (benzină 1,6 l); Pompă combustibil (diesel 4 cilindri); Presostat, aer condiționat (5 cilindri); Bujiile incandescente și control emisii EGR (diesel 5 cilindri).	10 A
35.	Senzori motor pentru supape; Bobine releu; Element PTC aer condiționat; Captare ulei (benzină 5 cilindri); Modul control motor ECM (diesel 5 cilindri); Rezervor (benzină); Injectoare (benzină 1,8/2,0 l); Senzor debit aer MAF (benzină 5 cilindri, diesel 4 cilindri); Control turbocompresor (diesel 4 cilindri); Presostat servodirecție (benzină 1,6 l); Control emisii EGR (diesel 4 cilindri).	15 A
36.	Modul control motor ECM (non diesel 5 cilindri); Senzor poziție pedală accelerație; Senzor de oxigen (diesel 5 cilindri).	10 A

Compartiment pasageri

Număr Descriere Amperaj [A] Număr Descriere Amperaj [A] 37. Rezervă – 38. Rezervă – 39. Rezervă – 40. Rezervă – 41. Rezervă – 42. Rezervă – 43. Telefon;

Sistem audio;

RTI (opțiune). 15A 44. Sistem SRS;

Modul control motor ECM (5 cilindri). 10 A 45. Priză electrică 15A 46. Compartiment pasageri;

Compartiment portbagaj și iluminare bălții. 5A 47. Iluminare interioară 5A 48. Ștergător și spălător portbagaj spate 15A 49. Sistem SRS 10 A 50. Rezervă – 51. Încălzitor suplimentar compartiment pasageri;

AWD;

Releu filtru combustibil;

Încălzire. 10 A 52. Modul control transmisie (TCM);

Sistem ABS. 5A 53. Servodirecție 10 A 54. Asistență parcare;

Bi-Xenon (opțiune). 10 A 55. Modul control fără cheie 20A 56. Modul control la distanță;

Modul control sirenă. 10 A 57. Conector interfață date (DLC);

Comutator lumină frână. 15A 58. Far de întâlnire (dreapta);

Bobină releu lumini auxiliare. 7,5A 59. Faruri de întâlnire, stânga 7,5A 60. Încălzire scaun (partea șoferului) 15A

Număr	Descriere	Amperaj [A]
61.	Încălzirea scaunului (partea pasagerului)	15A
62.	Trapă	20A
63.	Alimentare pentru ușa spate dreapta	20A
64.	RTI (opțiune)	5A
65.	Sistem informativ și de divertisment	5A
66.	Modul control al sistemului informativ și de divertisment (ICM); Climatizare.	10 A
67.	Gol	–
68.	Pilot automat	5A
69.	Climatizare; Senzor ploaie; Buton BLIS.	5A
70.	Gol	–
71.	Gol	–
72.	Gol	–
73.	Trapă; Consolă superioară a iluminatului interior (OHC); Memento pentru centurile de siguranță spate; Oglindă cu întunecare automată.	5A
74.	Releu pompa combustibil	15A
75.	Gol	–
76.	Gol	–
77.	Priză electrică în compartimentul de încărcare; Modul electronic suplimentar (AEM).	15A
78.	Gol	–
79.	Lumină marșarier	5A
80.	Gol	–
81.	Alimentare pentru ușa spate stânga	20A
82.	Alimentare pentru ușa față dreapta	25A
83.	Alimentare pentru ușa față stânga	25A
84.	Scaun pasager electric	25A
85.	Scaun șofer electric	25A
86.	Iluminat interior; Iluminat compartiment încărcare; Scaune electrice; Indicator nivel combustibil (1.8F).	5A

Volvo V50 – schema cutiei de siguranțe

Anul producției: 2009, 2010.

Siguranțe brichetă (prize de alimentare) în Volvo V50 sunt siguranțele 45 (priză electrică) și 77 (priză electrică în spațiul de încărcare) în cutia de siguranțe din compartimentul pasagerilor.

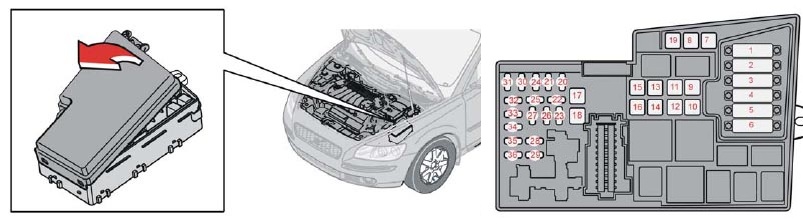

Poziția cutiei de siguranțe

Compartiment motor

Cutia de siguranțe se află pe partea dreaptă a compartimentului motor.

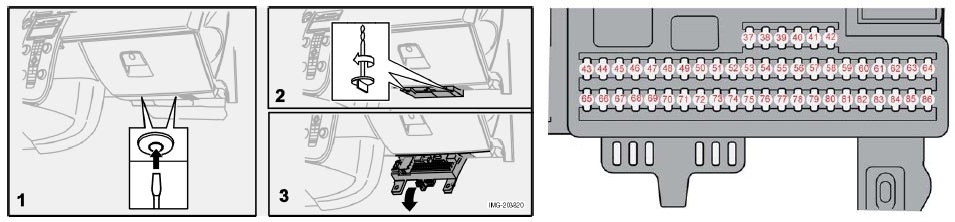

Compartiment pasageri

Cutia de siguranțe din compartimentul pasagerilor se află sub sertarul torpedoului.

Compartiment motor

Atribuirea siguranțelor în compartimentul motor (2009, 2010)

Număr	Descriere	Ampere [A]
Număr	Descriere	Ampere [A]
1.	Ventilator (radiator)	50A
2.	Servodirecție	80A
3.	Alimentare la cutia de siguranțe în compartimentul pasagerilor	60A
4.	Alimentare la cutia de siguranțe în compartimentul pasagerilor	60A
5.	Element, unitate de climatizare	80A
6.	Nu este utilizat
7.	Pompă Sistem antiblocare roți (ABS)	30A
8.	Electrovalve Sistem antiblocare roți (ABS)	20A
9.	Funcții motor	30A
10.	Ventilator sistem de climatizare	40A
11.	Spălător faruri	20A
12.	Alimentare lunetă încălzită	30A
13.	Releu demaror	30A
14.	Conector remorcă (accesoriu)	40A
15.	Nu este utilizat
16.	Canal pentru sistem audio	30A
17 .	Ștergător/Ștergătoare parbriz	30A

Număr	Descriere	Ampere [A]
18 .	Alimentare la cutia de siguranțe în compartimentul pasagerilor	40A
19 .	Neutilizat
20.	Claxon	15A
21.	Neutilizat
22.	Neutilizat
23.	Modul control motor (ECM); Modul control transmisie (TCM).	10 A
24.	Neutilizat
25.	Neutilizat
26.	Cheie aprindere	15A
27.	Compresor climatizare	10 A
28.	Neutilizat
29.	Proiectoare de ceață față (opțiune)	15A
30.	Neutilizat
31.	Neutilizat
32.	Injectoare combustibil	10 A
33.	Senzor de oxigen încălzit; Pompă gol.	20A
34.	Bobine de aprindere; Senzor presiune climatizare.	10 A
35.	Supape senzori motor; Releu climatizare; Bobină releu; Separator ulei element PTC; Canister; Măsurător masă aer.	15A
36.	Modul control motor (ECM); Senzor clapetă.	10 A

• Siguranțele 1–18 sunt relee/intrerupătoare automate și trebuie scoase sau înlocuite doar de un tehnician autorizat Volvo.
• Siguranțele 19–36 pot fi înlocuite în orice moment, dacă este necesar.

Compartiment pasageri

Atribuirea siguranțelor în compartiment pasageri (2009, 2010)

Număr	Descriere	Ampere [A]
Număr	Descriere	Ampere [A]
–	Siguranță 37-42, neutilizată	–
43.	Sistem audio; Bluetooth; Sistem de navigație Volvo (opțiune).	15A
44.	Sistem de reținere suplimentar (SRS); Modul control motor.	10 A
45.	Priză 12 V pe scaun spate	15A
46.	Iluminare – torpedou, bord și spațiu pentru picioare	5A
47.	Iluminare interior	5A
48.	Ștergător și spălător lunetă spate	15A
49.	Sistem de reținere suplimentar (SRS); Senzor masă pasager (OWS),	10 A
50.	Neutilizat
51.	AWD; Releu filtru combustibil.	10 A
52.	Modul control transmisie (TCM); Sistem antiblocare roți (ABS).	5A
53.	Servodirecție	10 A
54.	Asistență parcare (opțiune); Faruri active în curbă (opțiune).	10 A
55.	Neutilizat
56.	Modul cheie la distanță Sistem de navigație Volvo; Modul control sirenă alarmă.	10 A
57.	Priză diagnosticare la bord; Comutator lumini stop.	15A
58.	Far de întâlnire dreapta; Releu faruri auxiliare.	7,5A
59.	Far de întâlnire stânga	7,5A
60.	Scaun șofer încălzit (opțiune)	15A
61.	Scaun pasager încălzit (opțiune)	15A
62.	Trapă (opțiune)	20A
63.	Geam electric și încuietoare ușă – ușă spate partea pasagerului	20A

Număr	Descriere	Ampere [A]
64.	Sistem audio; Sistem de navigație Volvo (opțiune).	5A
65.	Sistem de amplificare	5A
66.	Modul control sistem audio (ICM); Sistem climatizare.	10 A
67.	Gol
68.	Regulator de viteză	5A
69.	Climatizare; Senzor de ploaie (opțiune); Buton BUS (opțiune).	5A
70.	Gol
71.	Gol
72.	Gol
73.	Trapă; Iluminare interioară față; Oglindă retrovizoare cu auto-întunecare (opțiune); Memento pentru centurile de siguranță.	5A
74.	Releu pompă combustibil	15A
75.	Gol
76.	Gol
77.	Modul control dispozitive auxiliare (AEM)	15A
78.	Gol
79.	Lumini de rezervă	5A
80.	Gol
81.	Geam electric și încuietoare ușă – ușă spate partea șoferului	20A
82.	Geam electric – ușă partea pasagerului față	25A
83.	Geam electric și încuietoare ușă – ușă față partea șoferului	25A
84.	Scaun pasager cu acționare electrică	25A
85.	Scaun șofer cu acționare electrică	25A
86.	Releu iluminare interioară; Iluminare portbagaj; Scaune electrice.	5A

Volvo V50 – schema cutiei de siguranțe

Anul producției: 2011, 2012.

Siguranțe brichetă (prize de alimentare) în Volvo V50 sunt siguranțele 45 (priză electrică) și 77 (priză electrică în compartimentul de încărcare) în blocul siguranțe din habitaclu.

Poziția blocului siguranțe

Compartiment motor

Blocul siguranțe se află pe partea dreaptă a compartimentului motor.

Habitaclu

Blocul siguranțe din habitaclu se află sub compartimentul portbagajului.

2011

Compartiment motor

Atribuirea siguranțelor în compartimentul motor (2011)

Număr	Descriere	Amperi [A]
Număr	Descriere	Amperi [A]
1.	Ventilator (radiator)	50A
2.	Servodirecție	80A
3.	Alimentare la bloc siguranțe în compartiment motor	60A
4.	Alimentare la bloc siguranțe în compartiment motor	60A
5.	Element, unitate de climatizare	80A
6.	Neutilizat
7.	Pompă Sistem antiblocare roți (ABS)	30A
8.	Electrovalve Sistem antiblocare roți (ABS)	20A
9.	Funcții motor	30A
10.	Ventilator sistem de climatizare	40A
11.	Spălător faruri	20A
12.	Alimentare lunetă încălzită	30A
13.	Releu demaror	30A
14.	Priză remorcă (accesorii)	40A
15.	Neutilizat
16.	Canal pentru sistem audio	30A
17.	Ștergător parbriz	30A

Număr	Descriere	Ampere [A]
18.	Alimentare la bloc siguranțe în compartiment motor	40A
19.	Nu este utilizat
20.	Claxon	15A
21.	Nu este utilizat
22.	Nu este utilizat
23.	Modul control motor (ECM); Modul control transmisie (TCM).	10 A
24.	Nu este utilizat
25.	Nu este utilizat
26.	Aprindere	15A
27.	Compresor aer condiționat	10 A
28.	Nu este utilizat
29.	Proiectoare de ceață față (opțiune)	15A
30.	Nu este utilizat
31.	Nu este utilizat
32.	Injectoare combustibil	10 A
33.	Senzor de oxigen încălzit, pompă gol	20A
34.	Bobine de aprindere; Senzor presiune climatizare.	10 A
35.	Supape senzori motor; Releu climatizare; Bobină releu; Separator ulei element PTC; Rezervor; Măsurător masă aer.	15A
36.	Modul control motor (ECM); Senzor clapetă accelerație.	10 A

• Siguranțele 1–18 sunt relee/intrerupătoare automate și trebuie îndepărtate sau înlocuite numai de un tehnician autorizat al serviciului Volvo.
• Siguranțele 19–36 pot fi înlocuite oricând dacă este necesar.

Habitaclu

Atribuirea siguranțelor în habitaclu (2011)

Număr	Descriere	Amperi [A]
Număr	Descriere	Amperi [A]
–	Siguranță 37-42, neutilizată	–
43.	Sistem audio; Bluetooth; Sistem de navigație Volvo (opțiune).	15A
44.	Sistem de reținere suplimentar (SRS); Modul control motor.	10 A
45.	Priză 12 V pe scaun spate	15A
46.	Iluminare – compartiment port-objete, bord și spațiu pentru picioare	5A
47.	Iluminare interioară	5A
48.	Ștergător și spălător lunetă	15A
49.	Sistem de reținere suplimentar (SRS); Senzor masă partea pasagerului (OWS).	10 A
50.	Neutilizat
51.	AWD; Releu filtru combustibil.	10 A
52.	Modul control transmisie (TCM); Sistem antiblocare roți (ABS).	5A
53.	Servodirecție	10 A
54.	Asistență parcare (opțiune); Faruri active (opțiune).	10 A
55.	Neutilizat
56.	Modul cheie fără cheie Volvo Navigation System; Modul control sirenă de alertă.	10 A
57.	Priză diagnosticare la bord; Comutator lumini de stop.	15A
58.	Far de întâlnire dreapta; Releu faruri auxiliare.	7,5A
59.	Far de întâlnire stânga	7,5A
60.	Scaun șofer încălzit (opțiune)	15A
61.	Scaun pasager încălzit (opțiune)	15A
62.	Trapă (opțiune)	20A
63.	Geam electric și închidere ușă – ușă spate dreapta	20A

Număr	Descriere	Ampere [A]
64.	Radio satelitar Sirius (opțiune)	5A
65.	Sistem audio	5A
66.	Modul control sistem audio (ICM); Sistem climatizare.	10 A
67.	Gol
68.	Cruise control	5A
69.	Climatizare, senzor ploaie (opțiune); Buton BUS (opțiune).	5A
70.	Gol
71.	Gol
72.	Gol
73.	Trapă; Iluminare plafon față; Oglindă retrovizoare auto-întunecată (opțiune); Memento pentru centurile de siguranță.	5A
74.	Releu pompă combustibil	15A
75.	Gol
76.	Gol
77.	Modul control accesorii (AEM)	15A
78.	Gol
79.	Lumini marșarier	5A
80.	Gol
81.	Geam electric și închidere ușă – ușă spate partea șoferului	20A
82.	Geam electric – ușă față partea pasagerului	25A
83.	Geam electric și închidere ușă – ușă față partea șoferului	25A
84.	Scaun pasager electric	25A
85.	Scaun șofer electric	25A
86.	Releu iluminare interior; Iluminare portbagaj; Scaune electrice.	5A

2012

Compartiment motor

Atribuirea siguranțelor în compartiment motor (2012)

Număr	Descriere	Ampere [A]
Număr	Descriere	Ampere [A]
1.	Ventilator răcire	50 A
2.	Servodirecție	80 A
3.	Alimentare la bloc siguranțe în compartiment habitaclu	60 A
4.	Alimentare la bloc siguranțe în compartiment habitaclu	60 A
5.	Element PTC; Încălzitor aer (opțiune).	80 A
6.	Buji incandescente (DRIVe)	60 A
6.	Buji incandescente (diesel 5 cilindri)	70 A
7.	Pompă Sistem antiblocare roți (ABS)	40 A
8.	Electrovalve Sistem antiblocare roți (ABS)	20 A
9.	Funcții motor	30 A
10.	Ventilator	40 A
11.	Spălător faruri	20 A
12.	Geam spate încălzit	30 A
13.	Electromagnet cilindru; Demaror.	30 A
14.	Cablu remorcă (opțiune)	40 A
15.	Gol	–
16.	Sistem infotainment	30 A
17.	Ștergător parbriz	30 A

Număr	Descriere	Ampere [A]
18.	Alimentare la cutia de siguranțe din compartimentul habitaclului	40 A
19.	Rezervă	–
20.	Claxon	15 A
21.	Încălzitor suplimentar pe combustibil; Încălzitor habitaclu (opțiune).	20 A
22.	Rezervă	–
23.	Modul control motor (benzină 5 cilindri); Modul control transmisie (5 cilindri).	10 A
23.	Modul control transmisie (4 cilindri)	15 A
24.	Filtru combustibil încălzit (diesel 5 cilindri); Element PTC; Separator ulei (diesel 5 cilindri).	20 A
25.	Modul central electronic (CEM) (Start/Stop)	10 A
26.	Aprindere	15 A
27.	Compresor climatizare	10 A
28.	Rezervă	–
29.	Faruri față proiectoare de ceață; Lumini de zi (DRL) (opțiune).	15 A
30.	Pompă lichid răcire (Start/Stop)	10 A
31.	Regulator tensiune; Alternator (benzină 4 cilindri).	10 A
32.	Injectoare (benzină 5 cilindri); Supapă control turbocompresor (diesel 5 cilindri); Senzor nivel ulei (diesel 5 cilindri); Supapă control; Flux combustibil (DRIVe); Senzor flux masic aer (DRIVe); Motor control turbocompresor (DRIVe).	10 A
33.	Pompă gol (benzină 5 cilindri); Bobină releu, releu; Pompă gol (benzină 5 cilindri); Modul control motor (diesel 5 cilindri); Filtru combustibil încălzit (DRIVe).	20 A
34.	Bobine de aprindere (benzină); Presostat, climatizare (5 cilindri); Modul control, bujii incandescente (diesel 5 cilindri); Control emisii EGR (diesel 5 cilindri); Pompă combustibil (DRIVe), Senzor de oxigen (DRIVe); Modul control motor (Start/Stop); Bobine relee; Releu Start/Stop.	10 A
35.	Bobină releu; Sistem climatizare, element PTC; Colector ulei (benzină 5 cilindri); Flux masic aer (benzină 5 cilindri); Supapă control turbo (benzină 5 cilindri); Electro-magneți, faze variabile distribuție (benzină 5 cilindri); Injectoare (benzină 2,0 l); Supapă EVAP (benzină 2,0 l); Supapă, amestec combustibil-aer (benzină 2,0 l); Supapă control, presiune combustibil (diesel 5 cilindri); Control motor modul (diesel 5 cilindri); Motor EGR (DRIVe).	15 A
36.	Modul control motor (benzină, DRIVe); Senzor poziție pedală accelerație (diesel 5 cilindri); Senzor de oxigen (diesel 5 cilindri).	10 A

• Siguranțele 1–18 sunt relee/intrerupătoare automate și trebuie scoase sau înlocuite numai de un tehnician autorizat al serviciului Volvo.
• Siguranțele 19–36 pot fi înlocuite în orice moment dacă este necesar.

Habitaclu

Atribuirea siguranțelor în habitaclu (2012)

Număr	Descriere	Ampere [A]
Număr	Descriere	Ampere [A]
43.	Telematică (opțiune); Sistem audio; RTI (opțiune); Bluetooth (opțiune).	15 A
44.	Sistem SRS; Modul control motor (5 cilindri, DRIVe).	10 A
45.	Priză electrică, habitaclu	15 A
46.	Habitaclu, compartiment motor și iluminare băltoacă	5 A
47.	Iluminare interioară; Mecanism deschidere uși de la distanță (opțiune).	5 A
48.	Ștergător și spălător lunetă	15 A
49.	Sistem SRS	10 A
50.	Gol	–
51.	Element PTC, încălzitor aer (opțiune); Bobină releu; Filtru combustibil încălzit (diesel 5 cilindri); AWD.	10 A
52.	Modul control transmisie; Sistem antiblocare roți (ABS).	5 A
53.	Servodirecție	10 A
54.	Asistență parcare (opțiune); Faruri xenon (opțiune).	10 A
55.	Modul control Keyless (opțiune)	20 A
56.	Receptor telecomandă; Sirenă (opțiune).	10 A
57.	Conector legătură date (DLC); Comutator lumini stop.	15 A
58.	Far faruri de întâlnire dreapta; Bobină releu, releu, lumini auxiliare (opțiune).	7,5 A
59.	Far faruri de întâlnire stânga	7,5 A
60.	Încălzire scaun (partea șoferului)	15 A
61.	Încălzire scaun (partea pasagerului)	15 A
62.	Trapă (opțiune)	20 A
63.	Alimentare pentru ușa spate dreapta	20 A

Număr	Descriere	Ampere [A]
64.	Rezervă	–
65.	Audio; Infotainment.	5 A
66.	Audio; Infotainment; Sistem de climatizare.	10 A
67.	Rezervă	–
68.	Cruise control	5 A
69.	Climatizare; Senzor ploaie; Butoane BUS (opțiune); Asistență parcare (opțiune), DRIVe.	5 A
70.	Rezervă	–
71.	Rezervă	–
72.	Rezervă	–
73.	Trapă (opțiune); Consolă plafon iluminare interior; Dispozitiv de reamintire pentru cuplarea centurilor de siguranță spate; Oglindă retrovizoare interioară cu auto-întunecare (opțiune).	5 A
74.	Pompă combustibil	15 A
75.	Rezervă	–
76.	Rezervă	–
77.	Spațiu încărcare priză electrică, modul control, accesorii (opțiune)	15 A
78.	Rezervă	–
79.	Lumină marșarier; Oglindă retrovizoare interioară cu auto-întunecare (semnal).	5 A
80.	Rezervă	–
81.	Alimentare pentru ușa spate stânga	20 A
82.	Alimentare pentru ușa față dreapta	25 A
83.	Alimentare pentru ușa față stânga	25 A
84.	Scaun electric, pasager	25 A
85.	Scaun electric, șofer	25 A
86.	Iluminare interior; Iluminare spațiu încărcare; Scaune electrice; Indicator nivel combustibil (2.0F).	5 A

Siguranțe pentru funcția Start/Stop

Se află pe partea dreaptă a compartimentului motor.

Număr	Descriere	Ampere [A]
11M/1	Compartiment motor, distribuitor electric	125
11M/2	Senzor, monitorizare baterie	15
25	Modul control central electronic (CEM) (baterie de rezervă tensiune de referință), motor diesel	10
