Renault Vel Satis (2001-2009) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Renault Vel Satis (2001–2009), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța repartizarea fiecărei siguranțe (layout-ul siguranțelor).
Renault Vel Satis (2001-2009) – schema siguranței
Anul producției: 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009
Siguranță brichetă (priză de alimentare) în Renault Vel Satis este siguranța F24 în cutia de siguranțe de pe bord.

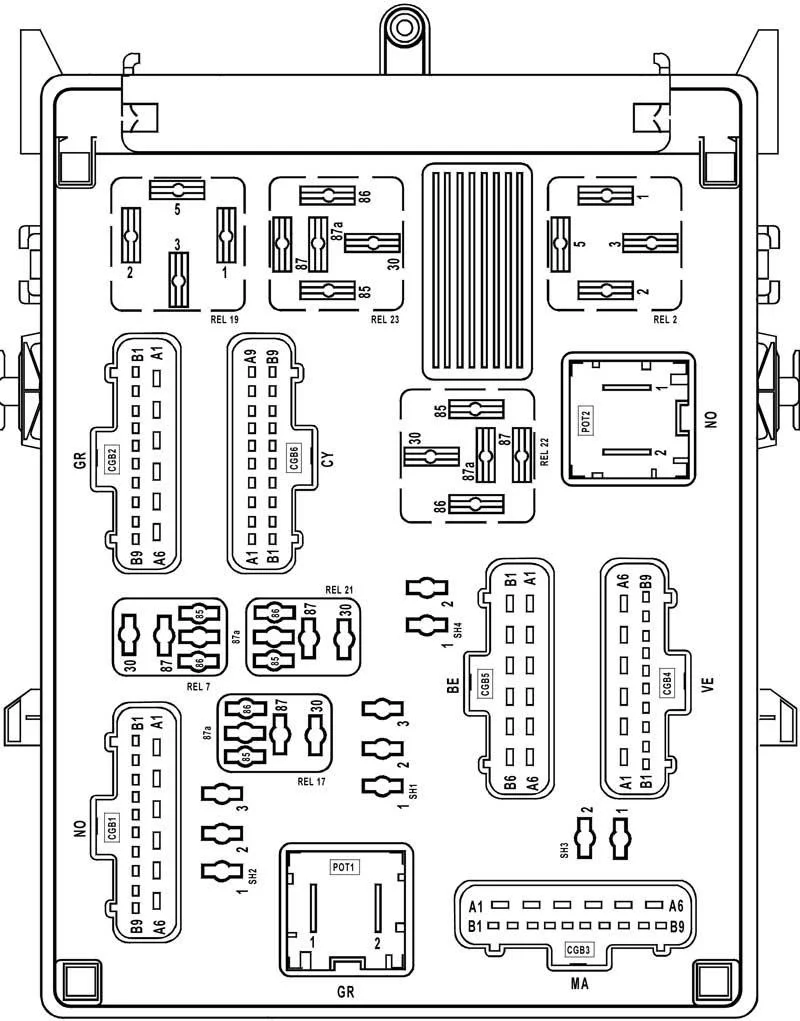

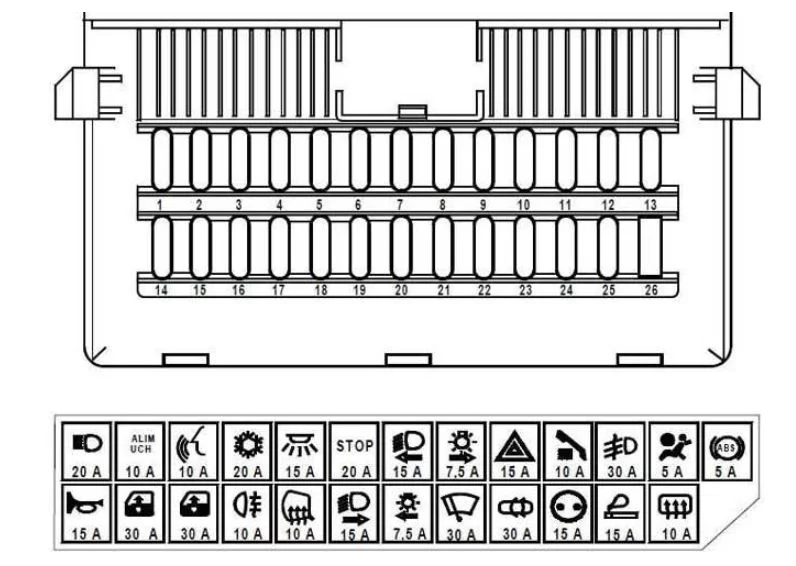

Cutia de siguranțe pe bord
Renault Vel Satis – schema siguranței – bord
| Nr | Amp [A] | Descriere |
| F1 | 20 | Faruri de întâlnire |
| F2 | 10 | Alimentare modul combinat în cabină;
Cititor de carduri; Frână electrică de parcare. |
| F3 | 10 | Sintetizator vocal;
Calculator cu bec cu descărcare; Tablou de bord; Duze încălzite; Roată reglare faruri; Control automat limitator de viteză. |
| F4 | 20 | Faruri de marșarier;
Încălzire și ventilare; Asistență la parcare; Alarmă + semnal de alimentare după aprindere; Comutator iluminare; Senzor ploaie; Releu geam față încălzit; Compresor aer condiționat; Semnal motor ștergătoare parbriz; Oglindă retrovizoare automată. |
| F5 | 15 | Iluminare temporizată habitaclu;
Calculator centuri de siguranță, |
| F6 | 20 | Lumină de stop;
Manetă ștergătoare parbriz; Priză diagnosticare; Display senzor presiune pneuri; Indicator blocare copii; Indicator blocare electrică spate; Iluminare comutator geam electric; Comutator pilot automat. |
| F7 | 15 | Far de întâlnire stânga;
Calculator bec cu descărcare; Motor reglare fascicul lumină. |
| F8 | 15 | Faruri dreapta |
| F9 | 15 | Faruri și indicatoare de avertizare |
| F10 | 10 | Sistem de comunicare;
Radio; Releu scaune; Calculator memorie scaun. |
| F11 | 30 | Sintetizator vocal;
Tablou de bord; Proiectoare de ceață față; Închidere electrică hayon spate; Aer condiționat. |
| F12 | 5 | Sistem airbag și pretensionatoare |
| F13 | 5 | Computer ABS;
Distribuție electronică a frânării. |
| F14 | 15 | Claxon |
| F15 | 30 | Geam față electric
partea șoferului; Oglinzi laterale electrice; Modul multiplexare pentru geamurile electrice. |
| F 16 | 30 | Geam față electric
partea pasagerului; Unitate multiplexare pentru geamurile electrice. |
| F17 | 10 | Proiectoare de ceață spate |
| F18 | 10 | Oglinzi laterale încălzite |
| F19 | 15 | Far de întâlnire drept |
| F20 | 7,5 | Faruri laterale stângi;
Iluminare redusă și compartiment port-objete; Iluminare număr înmatriculare; Iluminare Brichetă spate și scrumieră; Iluminare comutator cu excepția ușilor și luminilor de urgență; Iluminare martor frână de parcare. |
| F21 | 30 | Ștergător lunetă |
| F22 | 30 | Închidere centralizată |
| F23 | 15 | Brichetă spate;
Telefon; |
| F24 | 15 | Brichetă |
| F25 | 10 | Blocare volan;
Releu încălzire lunetă. |
| Nr | Descriere |
| RELEU | |
| REL 2 | Lunetă încălzită |
| REL 7 | Proiectoare de ceață față |
| REL 9 | Ștergător parbriz |
| REL 10 | Ștergător parbriz |
| REL 11 | Ștergător spate cu faruri de mers înapoi |
| REL 12 | Închidere centralizată |
| REL 13 | Închidere centralizată |
| REL 18 | Iluminare temporizată habitaclu |
| REL 19 | Alimentare accesorii |
| REL 21 | Blocare demaror |
| REL 22 | Calculator/ + după aprindere |
| REL 23 | Accesorii, radio.
Geamuri electrice spate |
| Ramificație | |
| SH 1 | Geamuri electrice spate |
| SH 2 | Geamuri electrice față |
| SH 3 | Faruri de zi (faruri de întâlnire) |
| SH 4 | Faruri de zi (lumini de poziție) |
Consola centrală
Siguranța de deconectare pentru consumator se află în consola centrală, sub capacul cotierii.
| Nr | Amp [A] | Descriere |
| F50 | 20 | Siguranță de deconectare a consumatorului:
Priză diagnostic; Radio; Controler climatizare; Calculator cu memorie scaun; Afișaj ceas/temperatură exterioară/radio; Calculator navigație; Calculator presiune în pneuri; Unitate centrală de comunicație; Conexiune la alarmă; Memorie scaun. |
Deasupra UCH
Această cutia de siguranțe se află în habitaclu deasupra grupului combinat în habitaclu partea șoferului.
| Nr | Amp [A] | Descriere |
| F26 | 30 | Prenză pentru remorcă |
| F27 | 30 | Panoramic |
| F28 | 30 | Geam spate stânga electric |
| F29 | 30 | Geam spate dreapta electric |
| F30 | 5 | Senzor unghi volan |
| F31 | – | – |
| Releu | ||
| R19 | Geam electric | |
Compartiment portbagaj
Această cutia de siguranțe se află în compartimentul pasagerilor, în spatele compartimentului portbagaj.
| Nr | Amp [A] | Descriere |
| F32 | – | – |
| F33 | – | – |
| F34 | 15 | Alimentare electrică a scaunului partea șoferului |
| F35 | 20 | Scaune încălzite pentru șofer și pasager |
| F36 | 20 | Scaun electric partea șoferului |
| F37 | 20 | Scaun electric partea pasagerului |
| Releu | ||
| R3 | Alimentare scaun | |
| R4 | Monitorizare faruri de zi | |
| R5 | Cod faruri de zi | |
| R6 | Pompă spălător faruri | |
| R7 | Faruri lumină de stop oprite | |

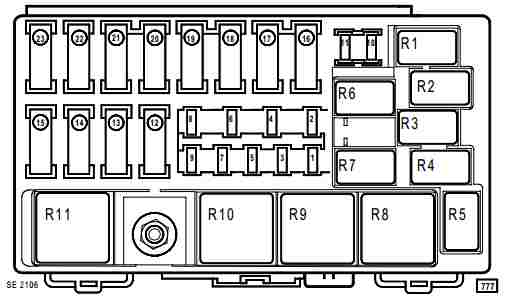

Cutia de siguranțe în compartiment motor
| Nr | Amp [A] | Descriere |
| FM1 | 7,5 | Cutie automată |
| FM2 | 10 | Încălzitor suplimentar;
Releu control încălzitor motorină. |
| FM3 | 30 | Releu injecție |
| FM4 | 5 | DPO:
cutie automată |
| 15 | SU1:
cutie automată |
|
| FM5 | 30 | Încălzitor suplimentar;
Releu încălzitor motorină. |
| FM6 | 10 | Calculator injecție;
Electrovalvă motorină; Încălzitor motorină. |
| FM7 | – | – |
| FM8 | – | – |
| FM9 | 20 | Ventilator viteză joasă;
Ambreiaj aer condiționat și actuator cu debit variabil. |
| FM 10 | 30 | Calculator Sistem antiblocare roți (ABS)/ESP |
| FM11 | 30 | Claxon multifuncțional |
| FM12 | 70 | Încălzire motorină |
| FM13 | 70 | Încălzitor prin releu R11 |
| FM14 | 70 | Încălzitor prin releu R1 și încălzitor prin releu R5 |
| FM15 | 60 | Ventilator viteză înaltă și joasă cu aer condiționat |
| FM16 | 40 | Spălători faruri;
Releu dezghețare. |
| FM17 | 40 | Calculator Sistem antiblocare roți (ABS)/ESP și vid Sistem antiblocare roți (ABS) |
| FM18 | 70 | Compartiment pasager partea pasagerului nr. 1 |
| FM19 | 70 | Compartiment pasager partea pasagerului |
| FM20 | 60 | Compartiment pasager partea pasagerului nr. 3 |
| FM21 | 60 | Deconectare receptor cutia de siguranțe de alimentare
din compartiment pasager partea pasagerului nr. 2 |
| FM22 | 80 | Dezghețare geam față |
| FM23 | 60 | Ștergător geam față și frână
de parcare electrică. |
| Releu | ||
| R1 | F4R – G9T – P9X:
Încălzitor suplimentar 1 |
|
| R2 | F4R – G9T:
Ventilator viteză mică cu încălzire V4Y – P9X: Grup ventilator cu climatizare |
|
| R3 | – | |
| R4 | – | |
| R5 | F4R – G9T – P9X:
Încălzitor suplimentar 3 |
|
| R6 | F4R – G9T:
Pompă combustibil V4Y: Injecție |
|
| R7 | F4R – G9T – P9X:
Încălzitor Diesel V4Y: Securitate motor pas cu pas. |
|
| R8 | Blocare injecție | |
| R9 | F4R – G9T:
grup ventilator viteză mică cu climatizare V4Y – P9X: grup ventilator cu climatizare |
|
| R10 | Ventilator cu climatizare | |
| R11 | F4R – G9T – P9X:
Încălzitor suplimentar 2. |
|
