Renault Grand Scenic (2004-2009) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Renault Grand Scénic (2004–2009), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța repartizarea fiecărei siguranțe (layout-ul siguranțelor).
Renault Grand Scenic (2004-2009) – schema siguranțelor
Anul producției: 2004, 2005, 2006, 2007, 2008, 2009.
Siguranță brichetă (priză de alimentare) în Renault Grand Scenic (2004-2009) este siguranța F3 în panoul siguranțe din habitaclu.

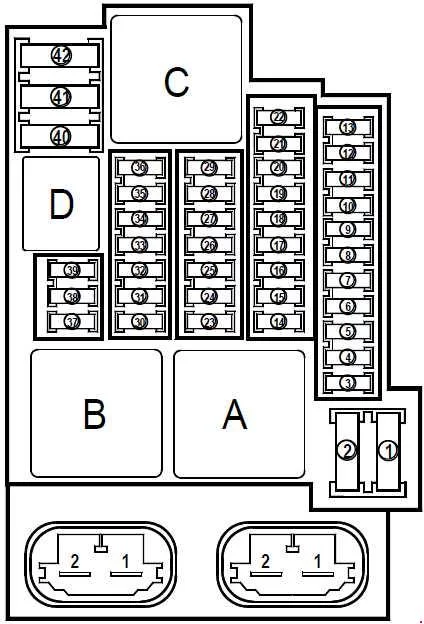

Panou siguranțe în habitaclu
Acest modul se află în habitaclu, în partea inferioară stângă a bordului.
| Nr | Amp [A] | Descriere |
| F1 | – | – |
| F2 | – | – |
| F3 | 10 | Brichetă |
| F4 | 10 | Priză accesoriu în a doua linie
(în versiunea vehiculului fără cheie). |
| F5 | – | – |
| F6 | – | – |
| F7 | 5 | Oglindă laterală electrică partea pasagerului |
| F8 | 10 | În versiunea vehiculului fără cheie:
Pompă spalator parbriz; Alarmă sonoră a elementului de deschidere. În vehiculele cu versiune cu cheie: Pompă spalator parbriz; Modul urmărire antifurt. |
| F9 | – | – |
| F10 | 10 | Tablou de bord
(în versiunea vehiculului fără cheie). |
| F11 | – | – |
| F12 | – | – |
| F13 | – | – |
| F14 | 25 | Motor ridicător geam partea pasagerului |
| F15 | 5 | Comutator lumină de stop;
Sistem antiblocare roți (ABS) cu unitate de control electrică ESP; Unitate de control electrică a vitezei roților. |
| F16 | 25 | Motor ridicător electric geam spate dreapta |
| F17 | 25 | Motor ridicător electric geam spate stânga |
| F18 | 10 | Iluminare habitaclu;
Iluminare portbagaj stânga; Iluminare interioară față; Iluminare interioară spate; Lumină oglindă exterioară față dreapta; Lumină oglindă exterioară față stânga; Senzor ploaie; Iluminare ușă partea pasagerului față. |
| F19 | 10 | Afișaj combinat ceas/temperatură
exterioară; Modul avertizare centură de siguranță; Modul interfață rețea CAN; Priză audio multimedia; Modul urmărire furt (în versiunea vehiculului fără cheie). |
| F20 | 5 | Panou control climatizator automat |
| F21 | 10 | Motor blocare capac rezervor |
| F22 | – | – |
| F23 | 20 | Modul comutare priză remorcă |
| F24 | 15 | Închidere portbagaj spate;
Iluminare capac portbagaj. |
| F25 | – | – |
| F26 | 10 | Unitate de control electric
pentru asistență la navigație. |
| F27 | 10 | Radio |
| F28 | – | – |
| F29 | – | – |
| F30 | 15 | Semnalizatoare stânga:
lumină spate stânga; lumină principală stânga; oglindă exterioară electrică partea șoferului. Semnalizatoare dreapta: lumină spate dreapta; lumină principală dreapta; oglindă exterioară electrică partea pasagerului. |
| F31 | 10 | Alimentare unitate de control electrică
habitaclu. |
| F32 | 30 | Controler electric multiplexat
ușă partea șoferului. |
| F33 | 25 | Închidere centralizată uși spate dreapta;
Închidere centralizată uși spate stânga; Închidere centralizată ușă partea pasagerului; Control capac rezervor; Motor blocare capac rezervor. |
| F34 | – | – |
| F35 | 15 | Afișaj combinat ceas/temperatură
exterioară; Modul interfață rețea CAN – bord; În vehiculul cu versiune cu cheie: modul urmărire furt. |
| F36 | 15 | Priză diagnostic;
Alertă alarmă; Centrală alarmă electrică; Alimentare principală claxon. |
| F37 | 10 | Lumini de stop:
lumină spate stânga; lumină spate dreapta; lumină de stop înaltă. |
| F38 | – | – |
| F39 | – | – |
| F40 | 40 | În versiunea vehiculului fără cheie:
Modul alimentare grup ventilator; Grup ventilator habitaclu 1 (de la motor în funcțiune + releu). În vehiculul cu versiune cu cheie: modul alimentare grup ventilator; grup ventilator habitaclu 1. |
| F41 | 25 | Trapă |
| F42 | 40 | Geam spate încălzit;
Alimentare prin siguranța F7 în panoul cutie de siguranțe și relee. |
| Releu | ||
| A | 70 | Absență temporară de sarcină + baterie
(absență funcție de deblocare alimentare în timpul fazei de pornire). |
| B | 70 | În versiunea vehiculului fără cheie:
Reducere temporară a sarcinii + baterie 1 (funcție de deblocare alimentare în timpul fazei de pornire); + Alimentare accesorii. |
| C | 40 | Geam spate încălzit |
| D | 20 | Claxon |
Acest modul se află în habitaclu, în partea inferioară stângă a bordului, partea coloanei volanului.
| Nr | Amp [A] | Descriere |
| C | 70 | Motor în funcțiune 2 + releu pentru alimentarea
grupului ventilatorului habitaclului, în versiunea vehiculului fără cheie cu climatizare manuală. |

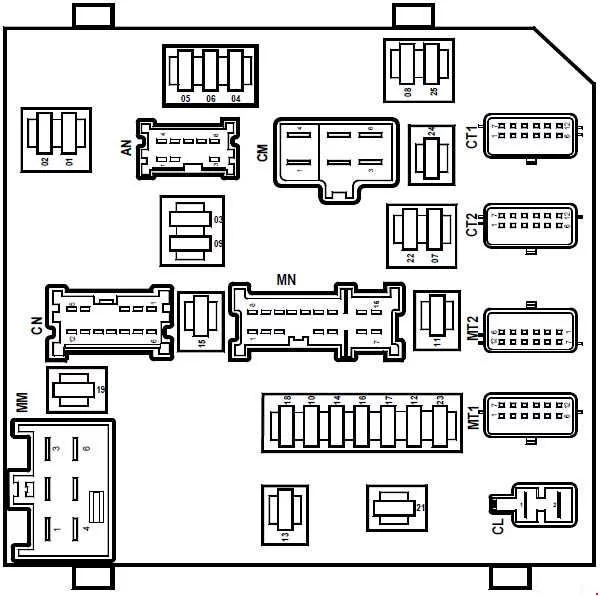

Panou siguranțe în compartiment motor
| Nr | Amp [A] | Descriere |
| 1 | 10 | Lumină laterală dreapta;
Brichetă în primul rând; Control geam electric spate dreapta; Control geam spate stânga; Control ridicător geam partea pasagerului; Iluminare plăcuță înmatriculare dreapta; Iluminare plăcuță înmatriculare stânga; Control geam spate lumină de poziție dreapta; Radio; Comutator/activator limitator viteză și cruise control; Buton pornire/oprire ESP; Comutator reglaj faruri; Comutator închidere centralizată uși/lumini de avarie; Comutator distanță parcare; Iluminare cutie automată; Panou control climatizare; Lumină de poziție dreapta; Lumină de poziție stânga. |
| 2 | 10 | Lumină de poziție stânga;
Lumină de poziție spate stânga. |
| 3 | 15 | Pompă spălător faruri |
| 4 | 20 | Lumină proiectoare de ceață față stânga;
lumină proiectoare de ceață față dreapta. |
| 5 | 10 | Far stânga |
| 6 | 10 | Far dreapta |
| 7 | 15 | Priză diagnostic;
Control model schimbare treaptă; Control distanță parcare; Control releu încălzire geam spate; Panou control climatizare manuală; Oglindă retrovizoare; Control pornire/oprire cruise control și limitator viteză; Motor reglaj far dreapta; Controler electric bec descărcare; Modul urmărire furt. |
| 8 | 30 | Sistem antiblocare roți (ABS)/program electronic stabilitate; |
| 9 | 30 | Motor ștergător parbriz |
| 10 | 10 | Controler electric airbag/tensionator;
Blocare electrică coloana volan (la vehicule fără cheie). |
| 11 | – | – |
| 12 | 7,5 | Controler electric cutie;
Senzor viteză ieșire cutie; Senzor viteză intrare cutie; Comutator multifuncțional. |
| 13 | 25 | Motor K4M:
controler electric al injecției; absorbitor de vapori de benzină; injectoare. Motor K4M838: controler electric al injecției; arbore cu came variabil; controlul releului pompei de combustibil suplimentare; corp clapetă cu motor; absorbitor de vapori de benzină; Motor M4R: arbore cu came variabil; injectoare; controler electric al injecției; absorbitor de vapori de benzină; M4R752 și M4R753: arbore cu came variabil al supapelor de admisie; injectoare; controler electric al injecției – absorbitor de vapori de benzină – controlul releului pompei de combustibil suplimentare; Motor F4R: controler electric al injecției; injectoare; pompă lichid răcire rulment turbocompresor; absorbitor de vapori de benzină; supapă electromagnetică de evacuare; încălzitor tub recirculare vapori ulei. |
| 14 | 15 | Motor K4M:
senzor de oxigen secundar – înaintea senzorului de oxigen – senzor admisie motor Motor M4R: senzor de oxigen secundar; înaintea senzorului de oxigen. Motor F4R: senzor arbore admisie; arbore admisie variabil; senzor de oxigen secundar; înaintea senzorului de oxigen. |
| 15 | 20 | Unitate de control electrică a cutiei de viteze |
| 16 | 5 | Comutator lumină de stop;
Controler electric habitaclu; Sistem de direcție cu asistență electrică. |
| 17 | 10 | Senzor TDC cutie manuală;
Lumină marșarier în versiunea cu cutie automată. |
| 18 | 15 | Blocare coloana volan prin unitate electrică
a compartimentului pasagerilor (în versiunea vehiculului fără cheie). |
| 19 | 25 | Demaror |
| 20 | – | – |
| 21 | 20 | Motor M4R:
siguranță combustibil și pompă; bobină stil pix cilindru 1; bobină stil pix cilindru 2; bobină stil pix cilindru 3; bobină stil pix cilindru 4; La motorizările K4M și F4R: siguranță combustibil indicator și pompă; bobină stil pix cilindru 3; bobină stil pix cilindru 4. |
| 22 | 10 | Ambreiaj aer condiționat |
| 23 | 5 | Siguranță ECU injecție |
| 24 | 20 | Far stânga |
| 25 | 20 | Far dreapta |

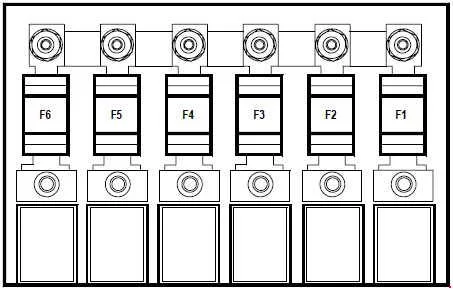

Poziție: acest dispozitiv se află în spatele bateriei.
| Nr | Amp [A] | Descriere |
| F1 | – | – |
| F2 | 80 | Alimentarea siguranțelor F37 și F38 în panoul cutiei de siguranțe și
releu în compartimentul motor; Alimentarea siguranțelor F3, F4, F5, F6, F8, F11 și F40 în siguranțe în compartimentul motor și în panoul releelor prin releu în panoul cutiei de siguranțe și releu. |
| F3 | 80 | Alimentarea siguranțelor F9, F12, F41 și F42 în panoul
cutiei de siguranțe în compartimentul motor și în panoul releelor. |
| F4 | 80 | Unitate de protecție și comutare;
Alimentarea siguranțelor F23 și F24 în panoul cutiei de siguranțe și releu în compartimentul motor; alimentarea siguranțelor F1, F2, F14, F15, F16, F17, F18, F19, F20, F21 și F22 în panoul cutiei de siguranțe și releu în compartimentul motor prin releu în siguranța din compartimentul motor și în panoul releelor. |
| F5 | – | – |
| F6 | 50 | Calculator Sistem antiblocare roți (ABS) cu ESP |
Acest modul se află în grupul de conexiune al motorului, sub grupul de protecție și comutare.
| Nr | Amp [A] | Descriere |
| F1 | – | – |
| F2 | – | – |
| F3 | – | – |
| F4 | – | – |
| F5 | 60 | Grup ventilator prin releu
al grupului ventilator la viteză mare. |
| F6 | 20 | Pompă combustibil suplimentară prin releu suplimentar
al pompei combustibil în cutia de siguranțe a compartimentului motor și în panoul releelor pentru motoarele K4M864, M4R752 și M4R753. |
| F7 | – | – |
| F8 | 30 | Grup ventilator prin rezistorul grupului ventilator
la viteză mică prin grupul de protecție și comutare; Control releu grup ventilator. |
| F9 | – | – |
| Releu | ||
| ZA | – | – |
| b | 20 | Pompă combustibil suplimentară pentru motoarele
K4M864, M4R752 și M4R753. |
| do | 20 | Lumină de marșarier în versiunea cu cutie
automată. |
| re | – | – |
Poziție: acest dispozitiv se află în spatele bateriei.
| Nr | Amp [A] | Descriere |
| F1 | 300 | M4R714, M4R751, M4R752, M4R753:
protecție la aprindere + baterie. |
| 190 | K4M838, K4M864, F4R872:
protecție la aprindere + baterie. |
|
| F2 | 50 | Alimentarea siguranțelor F30, F31, F32, F33, F34, F35 și
F36 în panoul cutiei de siguranțe și relee în habitaclu. |
| F3 | 80 | Alimentarea siguranțelor F10, F26 și F27 în panoul
cutiei de siguranțe și relee din habitaclu unitate de protecție și comutare. |
| F4 | 300 | M4R714, M4R751, M4R752, M4R753:
Alimentarea siguranțelor F1, F2, F3, F4, F5, F6, F8 și F9 în panoul cutiei de siguranțe din compartiment motor și relee; Alimentarea siguranțelor în panoul cutiei de siguranțe; Alternator |
| K4M838, K4M864, F4R872:
Alimentarea siguranțelor F1, F2, F3, F4, F5, F6, F8 și F9 în panoul cutiei de siguranțe din compartiment motor și relee; Alimentarea siguranțelor în panoul cutiei de siguranțe; Alternator. |
||
| F5 | 80 | Servodirecție electrică |
| F6 | 35 | Unitate de protecție și comutare |
| F7 | 5 | Unitate de protecție și comutare |
| 1 | 5 | Protejat + baterie – protecție și
unitate de comutare. |
| 2 | – | – |
| 3 | – | – |
Acest dispozitiv se află lângă grupul ventilator
| Nr | Amp [A] | Descriere |
| 234 | 70 | Grup ventilator răcire motor |
