Renault Magnum (2001-2014) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Renault Magnum (2001–2014), vei obține informații despre poziția panourilor de siguranțe în interiorul vehiculului și vei învăța atribuirea fiecărei siguranțe (dispunerea siguranțelor).
Renault Magnum (2001-2014) – schema cutiei de siguranțe
Anul producției: 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Siguranță brichetă (priză de alimentare) în Renault Magnum este siguranța F51 în cutia de siguranțe

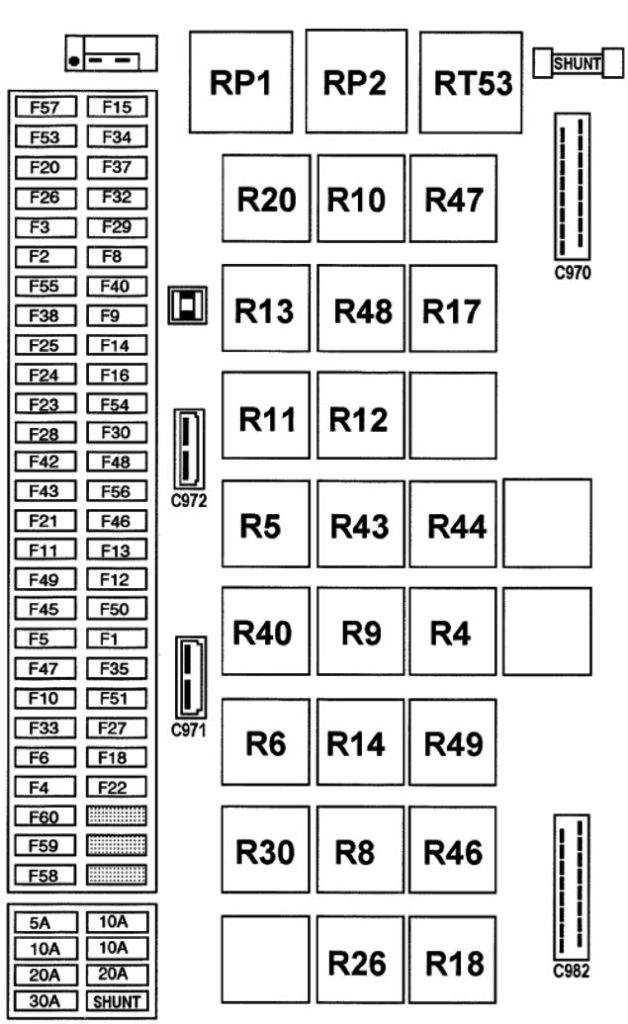

Cutia de siguranțe
| Descriere | Nr | Amperaj [A] |
| Priză remorcă, 7 poli tip “EBS”;
Priză remorcă, 7 poli tip 24 S; Control încălzire motor; Control frână electrică sau hidraulică. |
F1 | 10 |
| Faruri laterale dreapta – de parcare;
Lumini de contur dreapta; Lumini de contur central dreapta. |
F2 | 10 |
| Faruri de poziție – de poziție;
Lumini de contur stânga; Lumini de contur central stânga. |
F3 | 10 |
| Faruri laterale remorcă / de parcare | F4 | 10 |
| Alimentare disponibilă (iluminare);
Alimentare disponibilă (grup iluminare plafon). |
F5 | 10 |
| Iluminare instrumente pe bord;
Iluminare întrerupătoare; Releu de întârziere pentru pulverizare faruri. |
F6 | 10 |
| Proiectoare de ceață (s);
Proiectoare de ceață lumină de avertizare. |
F8 | 10 |
| Proiectoare de ceață;
Faruri pentru condus în condiții de ceață; Lumină de avertizare a farurilor de întâlnire proiectoare de ceață. |
F9 | 10 |
| Far de întâlnire dreapta | F10 | 10 |
| Far de întâlnire stânga;
Lumină de avertizare a farurilor de întâlnire. |
F11 | 10 |
| Faruri de întâlnire stânga;
Lumină de avertizare a farurilor de întâlnire. |
F12 | 10 |
| Faruri de întâlnire dreapta | F13 | 10 |
| Releu ștergător parbriz față;
ECU alarmă antifurt. |
F15 | 10 |
| Cutia electronică antifurt;
ECU “Sistem airbag”; Dezghețare oglindă retrovizoare; Indicator presiune aer; Buzzer marșarier. |
F 16 | 10 |
| Climatizare | F18 | 20 |
| ECU “EBS” | F20 | 20 |
| Alimentare (după întrerupătorul principal) | F21 | 15 |
| Încălzitor independent;
Cutie control ventilație; Control independent programare încălzitor; Electrovalvă circuit principal apă; Regulator presiune climatizare în 3 trepte; Releu climatizare. |
F22 | 30 |
| Lumină prag;
Lumină (a) superioară; Reductor tensiune (telecomunicații); Cititor hărți. |
F23 | 20 |
| ECU cutie “ASTRONIC” | F24 | 20 |
| Ceas tahigraf | F25 | 5 |
| Priză remorcă, 7 poli tip “EBS” | F26 | 20 |
| Lumini de stop;
Lumini de stop remorcă. |
F27 | 10 |
| Controler frână hidraulică | F28 | 10 |
| Dezghețare oglindă retrovizoare stânga;
Dezghețare oglindă retrovizoare dreapta. |
F29 | 10 |
| Motoare pentru reglarea farurilor;
Radio. |
F30 | 10 |
| Motor ștergător față;
Pompă pulverizator față; Pompă pulverizator faruri. |
F32 | 20 |
| Priză diagnosticare;
ECU suspensie. |
F33 | 10 |
| Tuner radio + alimentare 24 V;
Programare independentă încălzitor; Semnalizator antifurt. |
F34 | 10 |
| Alimentare disponibilă (după cheia de aprindere) | F35 | 10 |
| Semnal acustic;
Electrovalvă claxon 2 tonuri; Electrovalvă autoghidare punte; Motor aerisire trapă. |
F37 | 20 |
| Afișaj principal | F38 | 5 |
| Relee disponibile | F40 | 10 |
| ECU cutie “ASTRONIC” | F42 | 10 |
| Remorcă + alimentare 24 V;
Pregătire pentru gestionare la bord; Far de lucru (tractor). |
F43 | 15 |
| Pompă înclinare cabină | F44 | 30 |
| Închidere electrică ușă partea pasagerului;
Închidere electrică ușă partea șoferului; Modul semnalizatoare; Control lumini de avarie; Închidere centralizată ușă; Blocare antifurt ECU. |
F45 | 20 |
| Încălzitor uscător aer;
Ceas ungere centrală; Releu siguranță autoghidare punte. |
F46 | 20 |
| Controler suspensie;
Modul control la distanță suspensie; Senzor presiune arcuri pneumatice punte spate motor. |
F47 | 10 |
| Releu lumini marșarier | F49 | 10 |
| Frigider | F50 | 20 |
| Scaun încălzit șofer;
Scaun încălzit pasager; Limitator tensiune (priză 12 V); Priză SAE; Brichetă; Suport butelie agent frigorific. |
F51 | 20 |
| Video alimentare disponibilă | F53 | 10 |
| Motor stor de soare față;
Motoare acoperire stor lateral. |
F54 | 10 |
| Alimentare disponibilă (după cheia de aprindere)
Relee disponibile. |
F55 | 10 |
| Motor ridicare geam | F56 | 20 |
| Tahograf principal;
ECU vehicul. |
F57 | 10 |
| ECU “EUP”;
Electrovalvă frână de evacuare. |
F58 | 20 |
| ECU “EBS” | F60 | 5 |
| Controler frână hidraulică;
Controler frână electrică. |
F86 | 10 |
Tabel relee pe unitatea de conexiune
| Descriere | Nr | Amperaj [A] |
| Releu alimentare după aprindere nr 1 | RP1 | 50 |
| Releu alimentare după aprindere nr 2 | RP2 | 50 |
| Releu lumini laterale / de staționare | R5 | 20 |
| Releu echipamente suplimentare | R6 | 20 |
| Releu iluminare | R8 | 20 |
| Releu proiectoare de ceață | R9 | 20 |
| Releu proiectoare de ceață | R10 | 20 |
| Releu faruri de întâlnire | R11 | 20 |
| Releu faruri de drum | R12 | 20 |
| Releu lumină de stop | R14 | 20 |
| Releu încălzire nr 2 | R16 | 20 |
| Releu disponibil nr 1 | R17 | 20 |
| Releu dezghețare oglinzi retrovizoare | R20 | 20 |
| Releu ștergător față | R40 | 20 |
| Releu lumini marșarier | R40 | 20 |
| Releu alimentare ECU “VECU / EECU” | R43 | 20 |
| Releu compresor climatizare | R46 | 20 |
| Releu disponibil nr 2 | R47 | 20 |
| Releu disponibil nr 3 | R48 | 20 |
| Releu aer climatizat | R49 | 20 |
| Releu întârziere pulverizatoare faruri | R53 | – |
| Releu siguranță punte autoghidantă | R55 | 20 |
Tabel relee departe de unitatea de conexiune
| Descriere | Nr | Amperaj [A] |
| Releu încălzire | R15 | 100 |
| Releu mecanism înclinare cabină | RP10 | 50 |
Tabel diode pe unitatea de conexiune
| Descriere | Număr |
| Diodă alarmă | D5 |
| Diodă lumini de zi | D6 |
| Diodă lumini de zi | D7 |
| Diodă alarmă | D72 |
| Diodă climatizare | D86 |
Notă: Diodurile unității de conexiune nu sunt disponibile
Siguranțe amplasate în compartimentul bateriei
| Descriere | Nr | Amperaj [A] |
| Unitate semnalizatoare;
Încălzire independentă; Radio bord; Alarmă; Închidere centralizată. |
F1 | 25 |
| Tahograf (fără ADR) | F89 | 5 |
| Tahograf (ADR) | F89 | 1 |

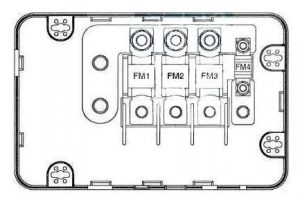

Siguranțe în cutia de siguranțe (1) situată în compartimentul bateriei
| Descriere | Nr | Amperaj [A] |
| Alimentare cabină | FM1 | 125 |
| Ascensor electric încărcare | FM2 | 200 |
| Încălzire aer admisie motor | FM3 | 125 |
| – | FM4 | 40 |
